Штекерный соединитель, тип подключения: Подключение IDC, полюсов: 3+PE, 1 мм2 ... 2,5 мм2, 690 В, 20 A, PA, черный, с гайкой QUICKON, кодирование: Кодированный профиль, наружный диаметр проводника: 6 мм ... 10 мм
| Тип изделия | Монтажные штекерные соединители |
| Серия изделий | QPD |
| Конструкция | QPD 4x2,5 |
| Полюсов | 4 |
| Вид при установке | 3+PE |
| Обозначение полюсов | 1, 2, 3, PE |
| Количество точек подключения | 4 |
| Количество точек подключения на полюс | 1 |
| Механические ключи | Кодированный профиль |
| Изоляционные характеристики | |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
| Расчетное импульсное напряжение (II/2) | 6 кВ |
| Расчетное импульсное напряжение (III/2) | 6 кВ |
| Расчетное импульсное напряжение (III/3) | 6 кВ |
| Расчетный ток | 20 A |
| Проходное сопротивление | < 4 мΩ |
| расчетное напряжение (II/2) | 1000 В |
| расчетное напряжение (III/2) | 690 В |
| Расчетное напряжение (III/3) | 690 В |
| Номинальное напряжение UN | 690 В AC |
| 690 В DC | |
| Номинальный ток IN | 20 A |
| Технология подключения | |
| Тип подключения сторона поля | Подключение IDC |
| Частота подключения проводников одинакового сечения | макс. 10 |
| Соединение провода | |
| Сечение проводников гибкий | 1 мм² ... 2,5 мм² |
| Сечение проводников жесткий | 1 мм² ... 2,5 мм² |
| Сечение AWG | 16 ... 14 |
| Момент затяжки Накидная гайка | 10 Нм |
| Чертеж |
|

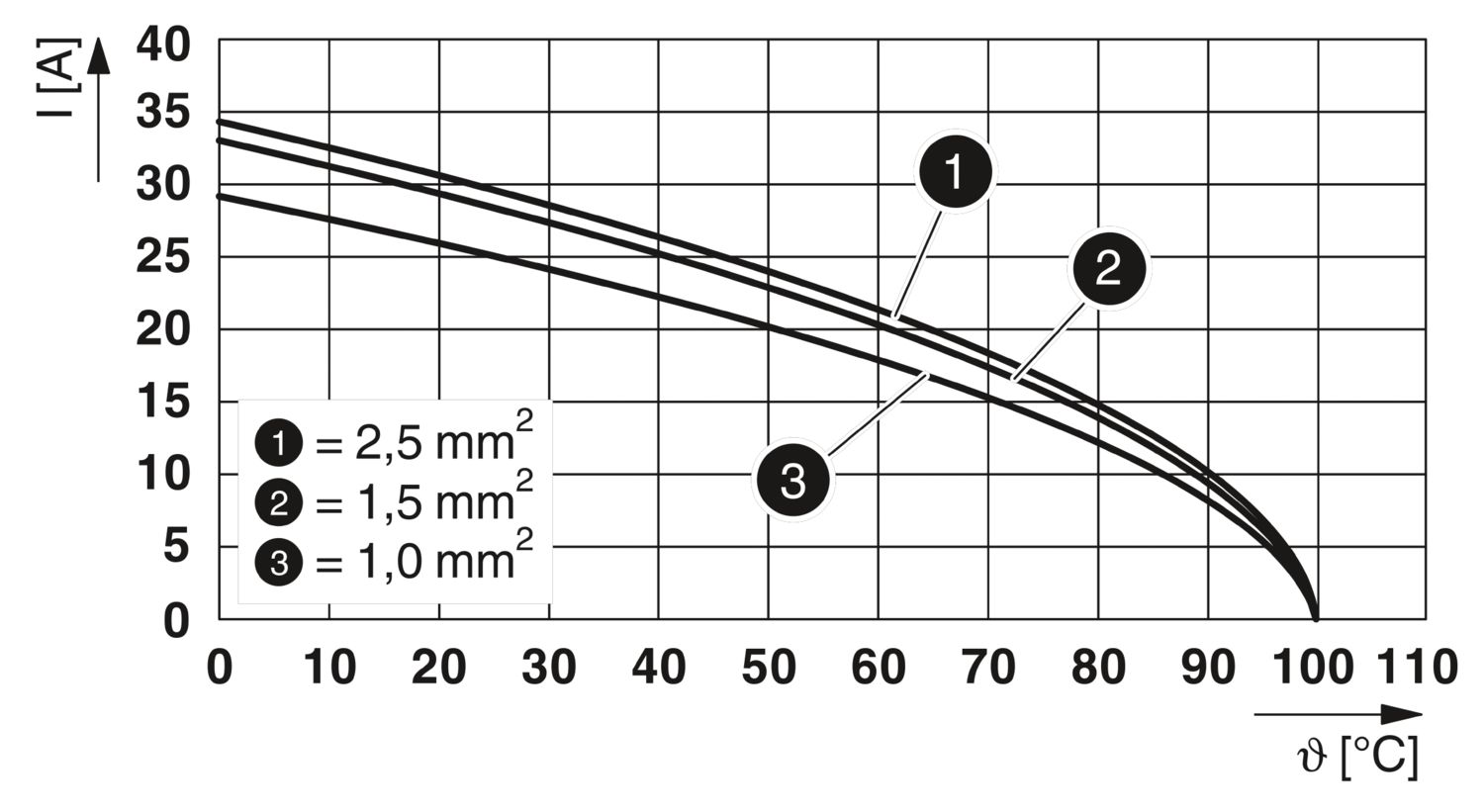

| Ширина | 30 мм |
| Высота | 30 мм |
| Длина | 71 мм |
| Диаметр | 30 мм |
| Цвет | черный (RAL 9005) |
| Материал Корпус | PA |
| Материал Контакт | Cu |
| Материал Поверхность контакта | посеребренная |
| Материал Уплотнение | NBR |
| Класс воспламеняемости согласно UL 94 | V0 |
| Материал, изоляция проводника | ПВХ/ПЭ/термоизоляция/резина |
| Конструкция гибкого проводника согласно VDE 0295 / минимальный диаметр проволоки | VDE 0295, классы 1 - 6 / мин. 0,15 мм |
| Наружный диаметр кабеля | 6 мм ... 10 мм |
| Диаметр проводника вкл. изоляцию | 2 мм ... 3,6 мм |
| Обозначение полюсов | 1, 2, 3, PE |
| Материал, изоляция проводника | ПВХ/ПЭ/термоизоляция/резина |
| Без галогенов | да |
| Механические данные | |
| Циклы установки | макс. 50 |
| Условия окружающей среды | |
| Степень защиты | IP66 |
| IP68 (2 м / 24 ч) | |
| IP69K | |
| С защитой от прикосновения пальцами при отключении от сети (IP2X) | |
| Ударная прочность | IK07 |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 100 °C |
| Температура при подключении кабеля | -5 °C ... 50 °C |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 100 °C |
| Номинальное напряжение UN | Номинальный ток IN | Сечение AWG | Сечение мм2 | |
|---|---|---|---|---|
| Только гибкие провода | 400 В | 20 A | 1,5 - 2,5 | |
| Только жесткие провода | 690 В | 20 A | 1,5 - 2,5 |
| Номинальное напряжение UN | Номинальный ток IN | Сечение AWG | Сечение мм2 | |
|---|---|---|---|---|
| 600 В | 10 A | - 16 |
| Номинальное напряжение UN | Номинальный ток IN | Сечение AWG | Сечение мм2 | |
|---|---|---|---|---|
| 600 В | 10 A | - 16 |
