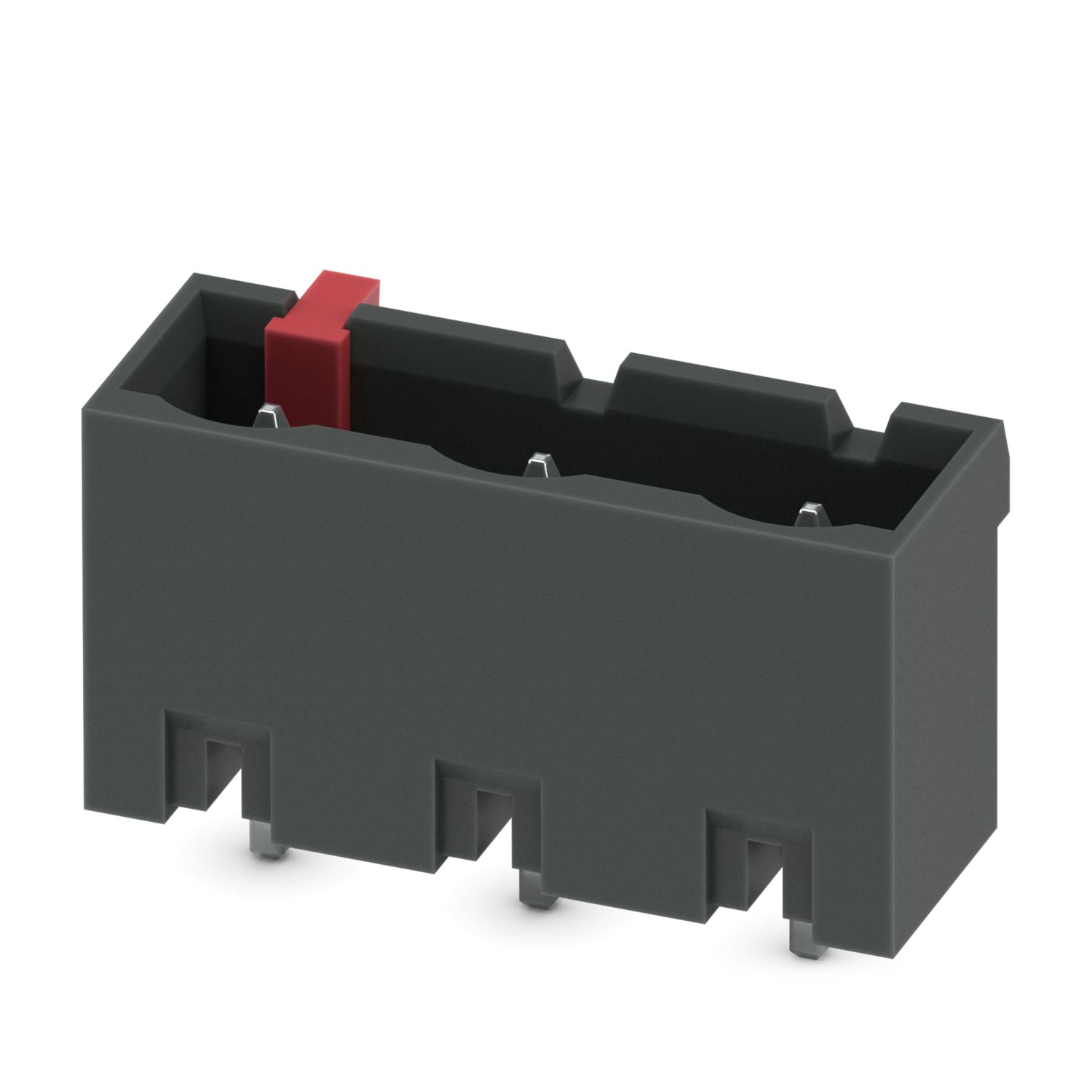

GMSTBVA 2,5/ 3-G-7,62BKC1PIN26
-
Pазъем на плату
1082898
Pазъем на плату, номинальное сечение: 2,5 мм2, цвет: черный, номинальный ток: 12 A, расчетное напряжение (III/2): 630 В, поверхность контакта: Sn, тип контакта: Штифт, количество рядов: 1, полюсов: 3, cемейство изделий: GMSTBVA 2,5/..-G, размер шага: 7,62 мм, монтаж: Пайка волной, расположение выводов: Линейное расположение выводов, длина выводов [P]: 2,6 мм, количество паечных выводов на потенциал: 1, штекерная система: COMBICON MSTB 2,5, Направление стыковочной части: Стандарт, блокировка: без, тип крепления: без, Форма упаковки: в картонной коробке
Подробная информация о продукте
| Тип изделия | Pазъем на плату |
| Серия изделий | GMSTBVA 2,5/..-G |
| Линейка изделий | COMBICON Connectors M |
| Полюсов | 3 |
| Размер шага | 7,62 мм |
| Количество рядов | 1 |
| Расположение выводов | Линейное расположение выводов |
| Количество паечных выводов на потенциал | 1 |
| Свойства | |
| Номинальный ток IN | 12 A |
| Номинальное напряжение UN | 630 В |
| Контактное сопротивление | 3,7 мΩ |
| Расчетное напряжение (III/3) | 500 В |
| Расчетное импульсное напряжение (III/3) | 6 кВ |
| Расчетное напряжение (III/2) | 630 В |
| Расчетное импульсное напряжение (III/2) | 6 кВ |
| Расчетное напряжение (II/2) | 1000 В |
| Расчетное импульсное напряжение (II/2) | 6 кВ |
| Тип монтажа | Пайка волной |
| Расположение выводов | Линейное расположение выводов |
| Данные о материале - контакт | |
| Указание | Соответствие WEEE/RoHS, без контакта согласно МЭК 60068-2-82/JEDEC JESD 201 |
| Материал, контакт | Сплав меди |
| Качество поверхности | гальваническое лужение |
| Металлическая поверхность зоны контакта (покрытие) | Олово (3 - 5 мкм Sn) |
| Металлическая поверхность зоны контакта (промежуточное покрытие) | Никель (1,3 - 3 мкм Ni) |
| Металлическая поверхность зоны пайки (покрытие) | Олово (3 - 5 мкм Sn) |
| Металлическая поверхность зоны пайки (промежуточное покрытие) | Никель (1,3 - 3 мкм Ni) |
| Данные о материале - корпус | |
| Цвет (Корпус) | черный (9005) |
| Изоляционный материал | PA |
| Группа изоляционного материала | I |
| CTI согласно МЭК 60112 | 600 |
| Класс воспламеняемости согласно UL 94 | V0 |
| Число воспламеняемости от тела накала GWFI согласно EN 60695-2-12 | 850 |
| Температура воспламеняемости от тела накала GWIT согласно EN 60695-2-13 | 775 |
| Температура при испытании твердости вдавливанием шарика согласно EN 60695-10-2 | 125 °C |
| Указания по эксплуатации | Соединители COMBICON соответствуют DIN EN 61984 для разъемов без коммутационной способности (COC). При надлежащем использовании они не должны вставляться или извлекаться под напряжением или под нагрузкой. |
| Чертеж |
|
| Размер шага | 7,62 мм |
| Ширина [w] | 22,86 мм |
| Высота [h] | 15,9 мм |
| Длина [l] | 8,6 мм |
| Высота | 14,6 мм |
| Длина вывода под пайку [P] | 2,6 мм |
| Размеры штыря | 1 x 1 мм |
| Дизайн печатных плат | |
| Диаметр отверстий | 1,4 мм |
| Визуальный осмотр | |
| Спецификации по испытанию | DIN EN 60512-1-1:2003-01 |
| Результат | Испытание пройдено |
| Проверка размеров | |
| Спецификации по испытанию | DIN EN 60512-1-2:2003-01 |
| Результат | Испытание пройдено |
| Стойкость маркировки | |
| Спецификации по испытанию | DIN EN 60068-2-70:1996-07 |
| Результат | Испытание пройдено |
| Поляризация и кодирование | |
| Спецификации по испытанию | DIN EN 60512-13-5:2006-11 |
| Результат | Испытание пройдено |
| Использование крепления контакта | |
| Спецификации по испытанию | DIN EN 60512-15-1:2009-03 |
| Крепление контакта Требования >20 N |
Испытание пройдено |
| Усилие подключения и извлечения | |
| Результат | Испытание пройдено |
| Количество циклов | 25 |
| Усилие установки на 1 полюс, прибл. | 8 Н |
| Усилие съема на 1 полюс, прибл. | 6 Н |
| Термическое испытание | Группа испытания C | |
| Спецификации по испытанию | DIN EN 60512-5-1:2003-01 |
| Испытанное число контактов | 12 |
| Сопротивление изоляции | |
| Спецификации по испытанию | DIN EN 60512-3-1:2003-01 |
| Сопротивлением изоляции между соседними полюсами | > 5 МОм |
| Воздушные зазоры и пути утечки | | |
| Спецификации по испытанию | DIN EN 60664-1 (VDE 0110-1):2008-01 |
| Группа изоляционного материала | I |
| Стойкость к токам утечки (DIN EN 60112 (VDE 0303-11)) | CTI 600 |
| Расчетное напряжение изоляции (III/3) | 500 В |
| Расчетное импульсное напряжение (III/3) | 6 кВ |
| минимальное значение воздушного зазора - негомогенное поле (III/3) | 5,5 мм |
| минимальное значение пути утечки (III/3) | 6,3 мм |
| Расчетное напряжение изоляции (III/2) | 630 В |
| Расчетное импульсное напряжение (III/2) | 6 кВ |
| минимальное значение воздушного зазора - негомогенное поле (III/2) | 5,5 мм |
| минимальное значение пути утечки (III/2) | 5,5 мм |
| Расчетное напряжение изоляции (II/2) | 1000 В |
| Расчетное импульсное напряжение (II/2) | 6 кВ |
| минимальное значение воздушного зазора - негомогенное поле (II/2) | 5,5 мм |
| минимальное значение пути утечки (II/2) | 5,5 мм |
| Испытание на вибростойкость | |
| Спецификации по испытанию | DIN EN 60068-2-6 (VDE 0468-2-6):2008-10 |
| Частота | 10 - 150 - 10 Гц |
| Скорость развертки | 1 октава/мин. |
| Амплитуда | 0,35 мм (10 Гц ... 60,1 Гц) |
| Ускорение | 5г (60,1 Гц ... 150 Гц) |
| Продолжительность испытания на 1 ось | 2,5 ч |
| Направление испытания | X-, Y- и Z-ось |
| Испытания на долговечность | |
| Спецификации по испытанию | DIN EN 60512-9-1 (VDE 0687-512-9-1):2010-12 |
| Импульсное напряжение на уровне моря | 7,3 кВ |
| Проходное сопротивление R1 | 3,7 мΩ |
| Проходное сопротивление R2 | 3,8 мΩ |
| Циклы установки | 25 |
| Сопротивлением изоляции между соседними полюсами | > 5 МОм |
| Климатические испытания | |
| Спецификации по испытанию | DIN EN ISO 6988:1997-03 |
| Коррозионное воздействие | 0,2 дм3 SO2 на 300 дм3/40 °C/1 цикл |
| Тепловая нагрузка | 100 °C/168 ч |
| Испытательное переменное напряжение | 3,31 кВ |
| Условия окружающей среды | |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 100 °C (В зависимости от кривой изменения параметров от температуры.) |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 70 °C |
| Относительная влажность воздуха (хранение/транспорт) | 30 % ... 70 % |
| Температура окружающей среды (при монтаже) | -5 °C ... 100 °C |
| Форма упаковки | в картонной коробке |
Совместимые изделия
Преимущества для вас
Наивысшая гибкость в процессе проектирования устройств — разъем на плату для штекерных разъемов с различными технологиями подключения
Известный принцип монтажа обеспечивает возможность применения во всем мире
Больший шаг для повышенных требований к напряжению
Замкнутая форма для оптимальной стабильности штекерного соединения
Вертикальное подключение обеспечивает многорядное расположение на печатной плате
