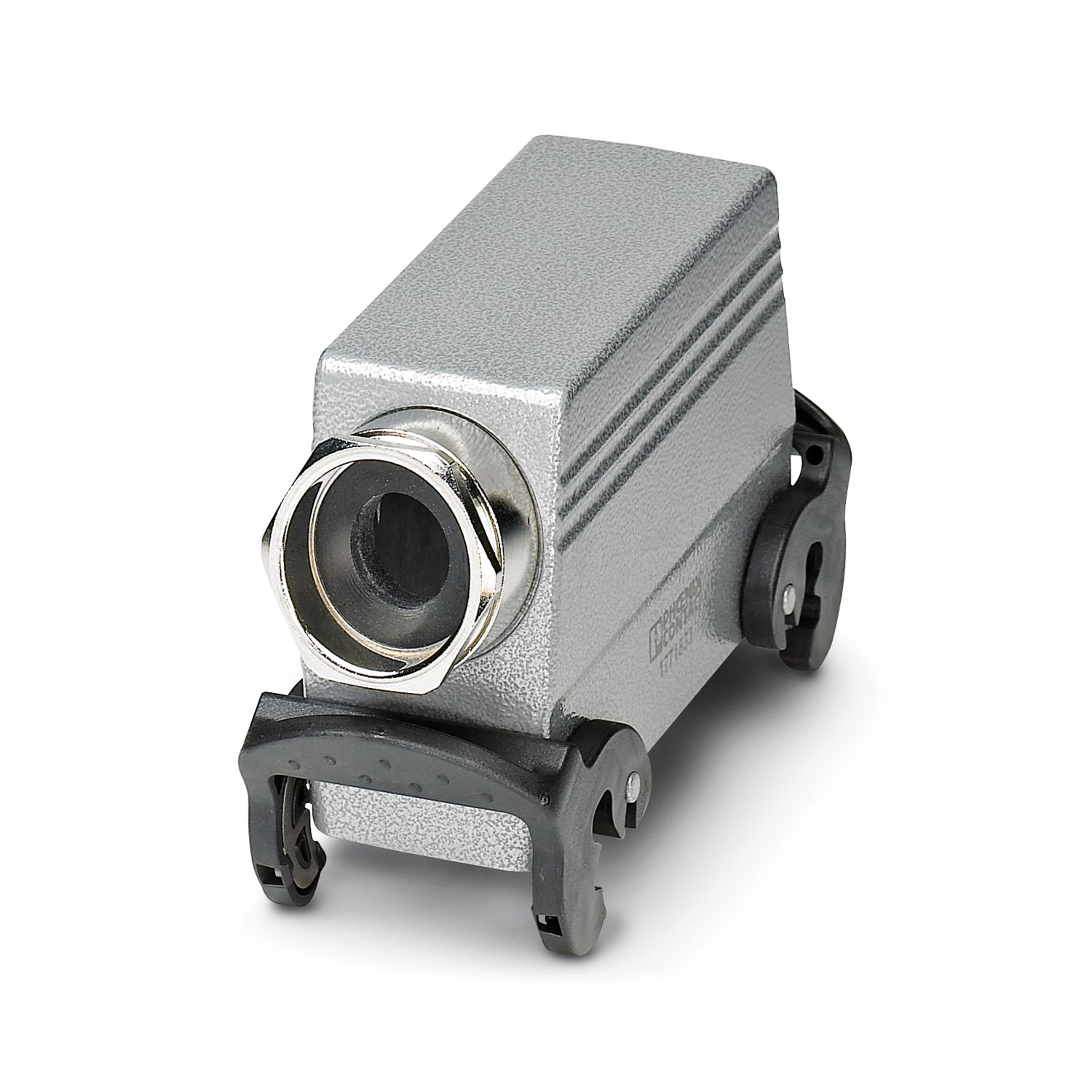

HC-B 24-TMQ-76/M1PG29S
-
Корпус
1771833
Корпус с кабельным сальником, с двумя защелками, высота 76 мм, с резьбовым соединением, 1x Pg29, боковое подключение кабеля
Подробная информация о продукте
| Общая информация | для контактных вставок HC-B24, BB46, BBB64, D64, DD108, M |
| Тип изделия | Корпуса со скобами-фиксаторами |
| Тип корпуса | Сальниковый корпус |
| Применение | Стандартн. |
| Конструкция | B24 |
| Количество подключаемых кабелей | 1 |
| Тип резьбового соединения | 1x Pg29 |
| Экранирован. | нет |
| Кабельный отвод | боковое |
| Pезьба Pg | с |
| Чертеж |
|
| Ширина | 43 мм |
| Высота | 76 мм |
| Длина | 120 мм |
| Раствор ключа - накидная гайка | 37 мм |
| Материал Резьбовые элементы | Латунь, никелированная |
| Материал, уплотнение Уплотнение кабеля | NBR |
| Материал корпуса | Алюминиевый сплав |
| Материал поверхность корпуса | Порошковое покрытие, серый |
| Материал, защелка | Нержавеющая сталь, крепление: РА |
| Механические данные | |
| Тип резьбового соединения | 1x Pg29 |
| Тип соединения | Скоба |
| Наружный диаметр кабеля Провод 1 | 18 мм ... 27 мм |
| Наружный диаметр кабеля | 18 мм ... 27 мм |
| Условия окружающей среды | |
| Степень защиты | IP65 |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 125 °C |
