HC-KA-B 16-BU/PER
-
Контактная вставка
1772942
Гнездовая вставка клеммного переходника HEAVYCON, серия B16, 16-полюсная, подключение защитного проводника справа для левой стороны шкафа управления, винтовые зажимы; в качестве ответной части разъема используются контактные вставки с винтовыми зажимами, выводами под обжим и QUICKON
Подробная информация о продукте
| Общая информация | Для монтажных фланцев HEAVYCON-ADVANCE и монтажных корпусов HEAVYCON типа B16. В качестве ответной части разъема используются контактные вставки с винтовыми зажимами, зажимами под обжим и QUICKON. |
| Тип изделия | Клеммные адаптеры |
| Конструкция | B16 |
| Полюсов | 16 |
| Вид при установке | 16+PE |
| Исполнение | для левой стороны шкафа управления |
| Изоляционные характеристики | |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
| Расчетное напряжение (III/3) | 400 В |
| Расчетное импульсное напряжение | 6 кВ |
| Расчетный ток | 16 A |
| Технология подключения | |
| Способ подключения | Винтовые зажимы |
| Подключение согласно стандарту | МЭК / EN |
| Соединение провода | |
| Сечение проводников | 0,2 мм² ... 2,5 мм² |
| Сечение AWG | 22 ... 12 |
| Момент затяжки | 0,5 Нм ... 0,8 Нм |
| Длина зачищенной части одной жилы | 14 мм |

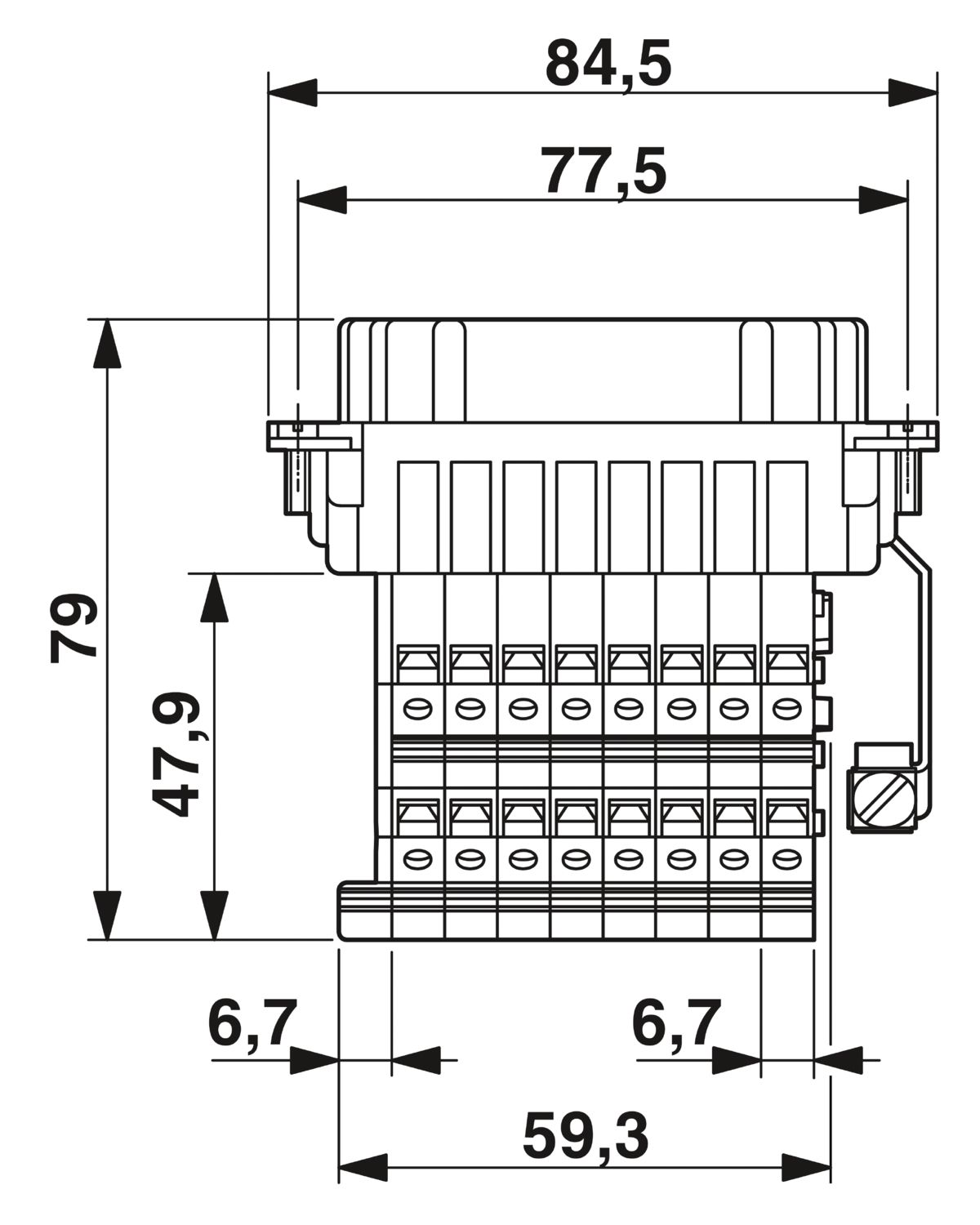

| Чертеж |
|
| Ширина | 84,5 мм |
| Ширина, адаптер клеммного модуля | 59,3 мм |
| Длина | 79 мм |
| Класс воспламеняемости согласно UL 94 | V0 |
| Материал, контакт | Медный сплав |
| Материал, контактная поверхность | Ag |
| Материал, держатель контакта | PA/PC |
| Длина снятия изоляции c одножильного кабеля | 14 мм |
| Механические данные | |
| Циклы установки | ≥ 500 |
| Условия окружающей среды | |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 125 °C |
| Указания по монтажу | Обслуживание разъемных соединений можно выполнять только после отключения нагрузки и питания. |
