AI-GB 0,5-10 WH
-

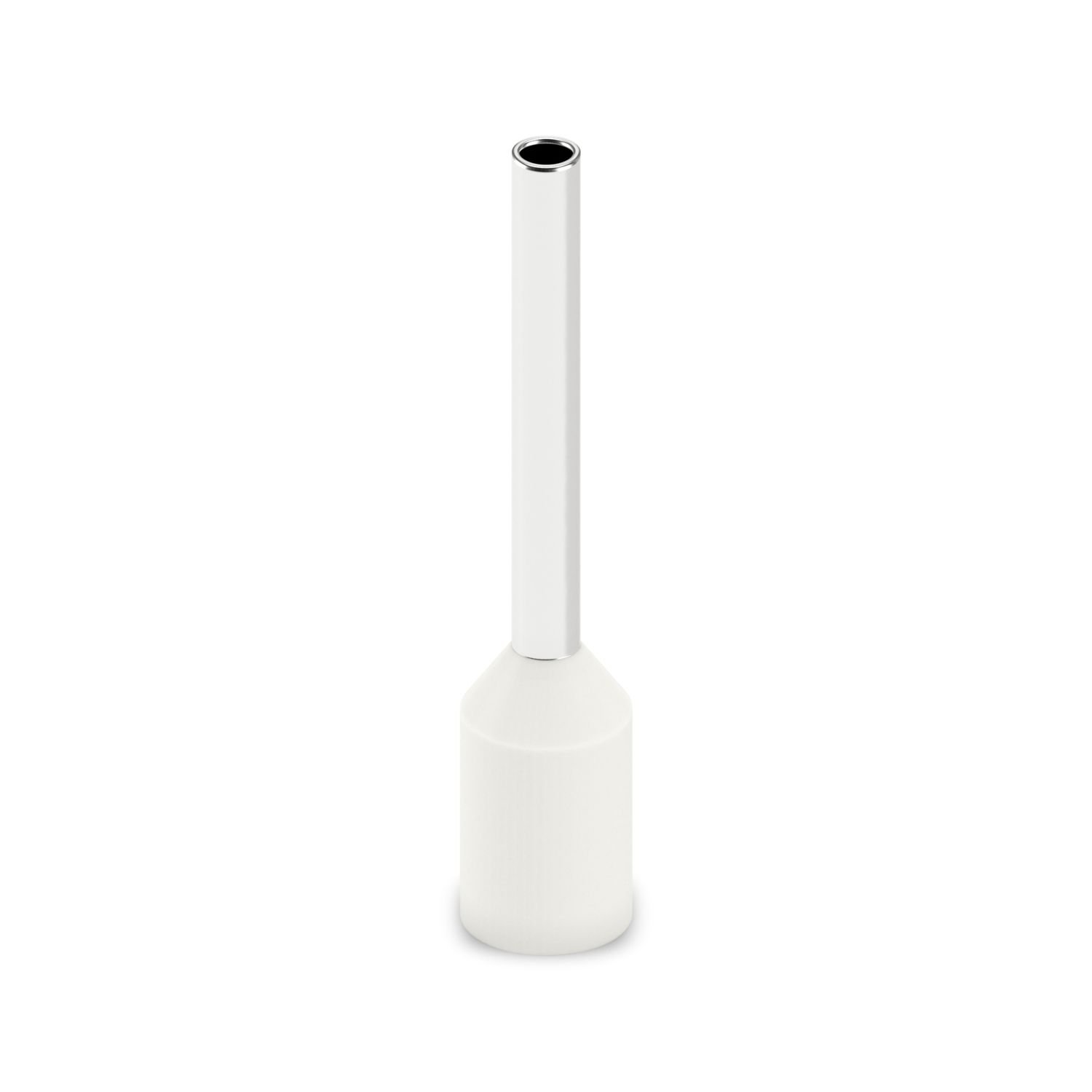

Кабельный наконечник
2100132
Кабельный наконечник, Длина контактной зоны: 10 мм, длина наконечника: 16 мм, цвет: белый
Подробная информация о продукте
| Тип изделия | Кабельный наконечник |
| Класс проводника | гибкие проводники, класс 2, 5, 6 / B, C, K, M |
| Свойство изделия | Подходит для кабелей AWG/многостандартных благодаря увеличенному диаметру изолирующего хомута |
| Сертификат UL | |
| Cостоит из мягкой электролитической меди с гальваническим лужением | |
| Cоответствуют требованиям стандарта UL 486F | |
| Пластмассовый бортик из полипропилена | |
| Не содержат галогенов | |
| Температура при продолжительном/кратковременном воздействии: +105 °C/+120 °C |
| Соединение провода | |
| Сечение гибкого проводника макс. | 0,5 мм² |
| Сечение провода AWG макс. | 20 |
| Длина снятия изоляции | 13 мм |
| Чертеж |
|
| Длина наконечника | 16 мм |
| Длина контактной зоны | 10 мм |
| Длина зачищаемой части, макс. | 13 мм |
| Диаметр наконечника | 1,1 мм |
| Толщина стенки гильзы | 0,15 мм |
| Толщина изолирующей втулки | 0,25 мм |
| Внутренний размер Изолирующие втулки | 3 мм |
| Цвет | белый (RAL 9010) |
| Материал | CU-DHP |
| Класс воспламеняемости согласно UL 94 | HB |
| Покрытие | оцинкованы гальваническим методом |
| Качество поверхности | гальваническое лужение |
| Составная часть | не содержит силикона и галогенов |
| Технические характеристики | |
| Длина наконечника | 16 мм |
| Условия окружающей среды | |
| Температура продолжительного воздействия | 105 °C (-40 °C без нагрузки / 0 °C с динамической нагрузкой) |
| Температура при кратковременном токе | 120 °C |
| Дизайн согласно со стандартом | Цветовая маркировка согл. DIN 46228-4, UL 486F-E |
