SAC-5P- 3,0-441/MINFS PWR
-
Силовой кабель
1443912

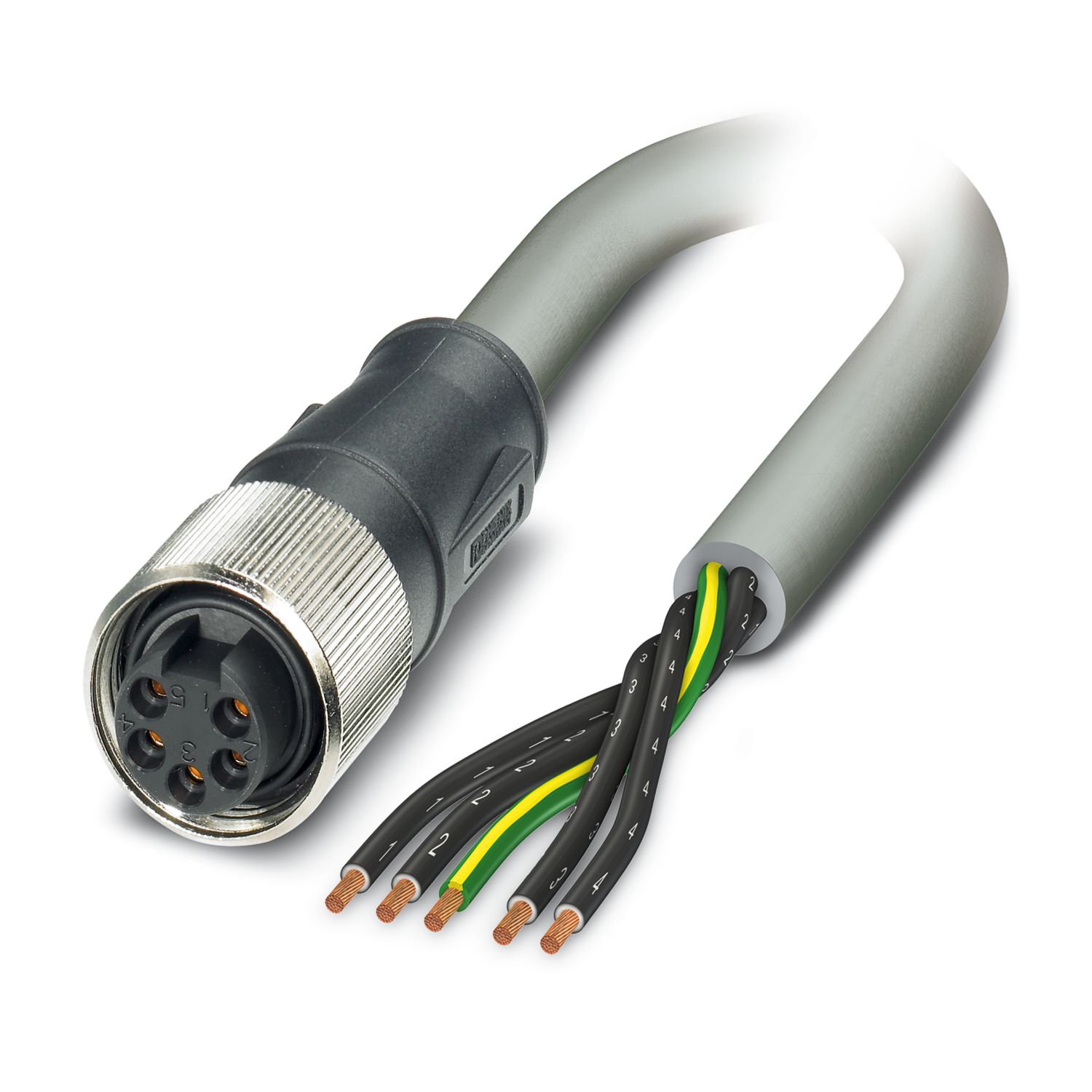

Силовой кабель, 5-контактный, PUR, серый RAL 7001, свободный конец, к Гнездо прямое 7/8"-16UNF, кодирование: A, длина кабеля: 3 м, Сечение жилы 2,5 мм2, для питания
Подробная информация о продукте
| Тип изделия | Кабель для датчиков и исполнительных устройств |
| Применение | Питание |
| Полюсов | 5 |
| Количество подключаемых кабелей | 1 |
| Экранирован. | нет |
| Механические ключи | A |
| Изоляционные характеристики | |
| Категория перенапряжения | II |
| Степень загрязнения | 3 |
| Класс воспламеняемости согласно UL 94 | HB |
| Материал корпуса ручки | TPU |
| Материал, контакт | CuZn |
| Материал, контактная поверхность | Au |
| Материал, держатель контакта | PA 6.6 |
| Материал резьбового соединения | Цинк. литья под давлением, с никелевым покрытием |
| Расчетное импульсное напряжение | 4000 В |
| Сопротивление изоляции | ≥ 10 МОм |
| Номинальное напряжение UN | 600 В AC |
| 600 В DC | |
| Номинальный ток IN | 13 A |
| Механические данные | |
| Циклы установки | 100 |
| Индикатор состояния | нет |
| Индикатор состояния имеется | нет |
| Подключение 1 | |
| Конструкция | свободный конец |
| Подключение 2 | |
| Конструкция | Гнездо прямое 7/8"-16UNF |
| Полюсов | 5 |
| Вид кодировки | A |
| Длина кабеля | 3 м |
| PUR / ПВХ серого цвета [441] | |
| Размерный чертеж |
|
| Вес проводника | 195 кг/км |
| UL AWM Style | 20234 (80 °C / 600 В) |
| Полюсов | 5 |
| Экранирован. | нет |

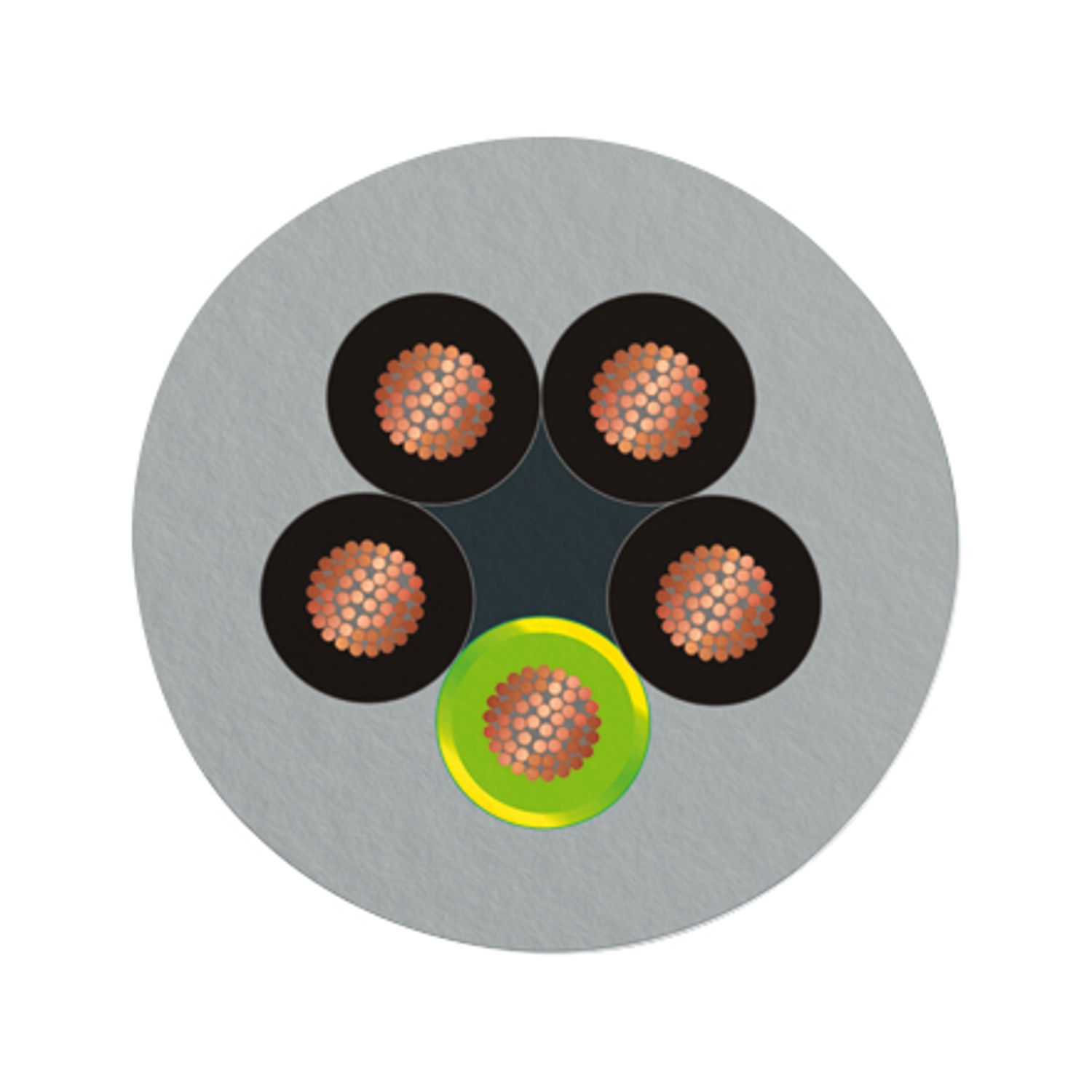

| Тип кабеля | PUR / ПВХ серого цвета [441] |
| AWG, сигнальная линия | 14 |
| Конструкция кабеля, напряжение питания | 50x 0,25 мм |
| Сечение жил кабеля | 5x 2,5 мм² |
| Наружный диаметр кабеля | 10,80 мм ±0,2 мм |
| Внешняя оболочка, материал | PUR |
| Внешняя оболочка, цвет | серый RAL 7001 |
| Материал проводника | медный гибкий провод |
| Материал, изоляция проводника | ПВХ |
| Отдельная жила, цвет | черный 1, черный 2, черный 3, черный 4, зеленый/желтый |
| Общая скрутка | 5 жил в скрутке |
| Сопротивление кабеля, макс. | 7,98 Ом/км |
| Номинальное напряжение, кабель | 500 В AC |
| Испытательное напряжение | 4000 В AC |
| Минимальный радиус изгиба, жесткая прокладка | 7,5 x D |
| Минимальный радиус изгиба, гибкая прокладка | 15 x D |
| Минимальный радиус изгиба, при жесткой прокладке | 81 мм |
| Минимальный радиус изгиба, при подвижной прокладке | 162 мм |
| Негорючесть | согласно EN 60332-1-2 |
| согласно UL VW1 | |
| согласно CSA FT1 | |
| Маслостойкость | согласно HD 22.10 |
| согласно VDE 0282, часть 10 | |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 90 °C (кабель, жестко прокладываемый) |
| 5 °C ... 90 °C (кабель, для подвижного монтажа) | |
| Условия окружающей среды | |
| Степень защиты | IP65 |
| IP67 | |
| IP68 | |
| Температура окружающей среды (при эксплуатации) (Вилка / розетка) | -40 °C ... 90 °C (Гнездо) |
| Температура окружающей среды (при эксплуатации) (Кабель, жесткий монтаж) | -40 °C ... 90 °C (кабель, жестко прокладываемый) |
| Температура окружающей среды (при эксплуатации) (Кабель, подвижный монтаж) | 5 °C ... 90 °C (кабель, для подвижного монтажа) |
Преимущества для вас
Просто и безопасно: вставные компоненты, на 100 % прошедшие электрические испытания
Мощность: Соединители и провода с жилами большого сечения для подачи питания
