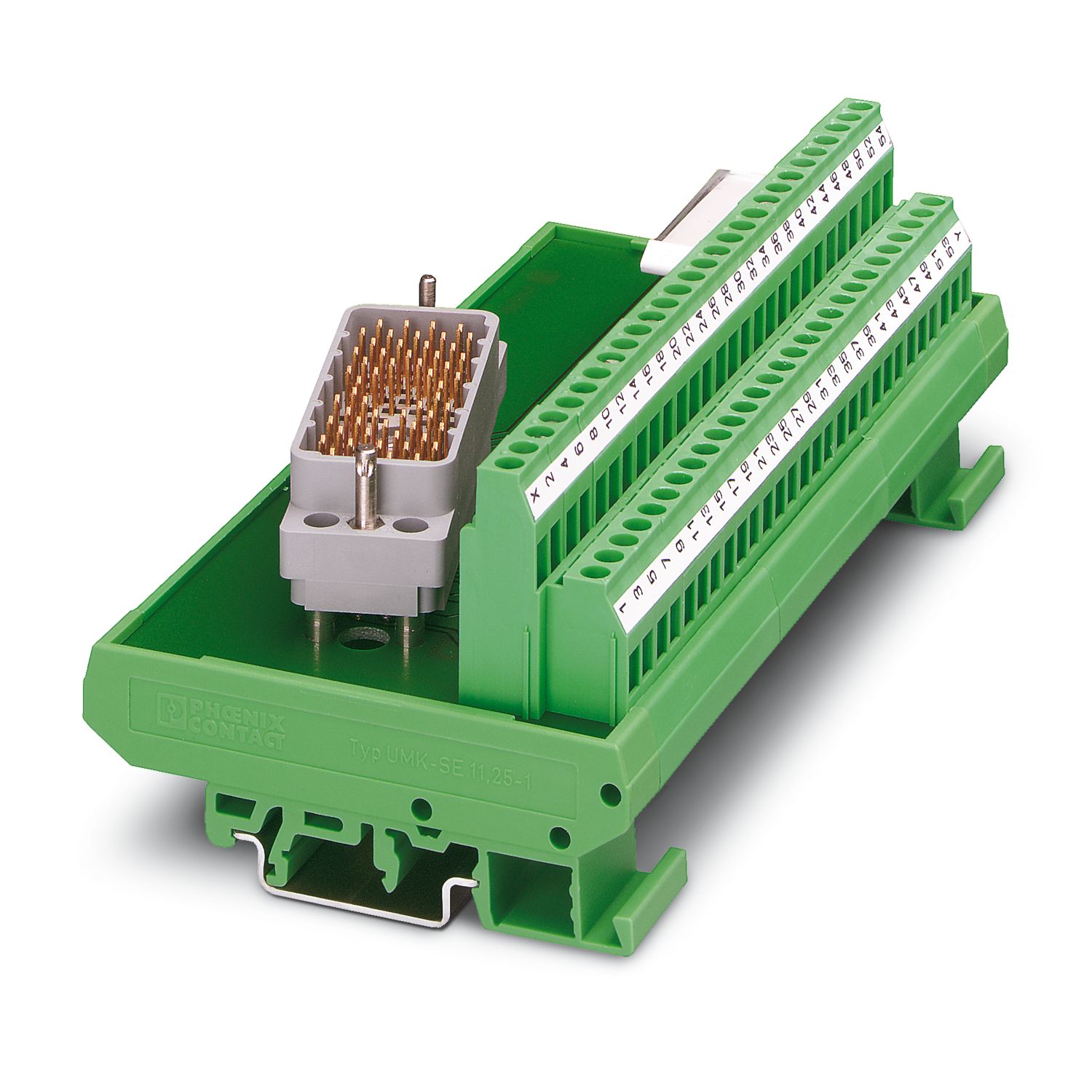

UMK- EC56/56-XUR
-
Интерфейсный модуль
2975670
Интерфейсный модуль, подключение 1: Винтовые зажимы, подключение 2: Соединитель Elco 1x 56-контактный (Штыревой разъем, тип 8016, справа)
Подробная информация о продукте
| Тип изделия | Интерфейсный модуль |
| Полюсов | 56 |
| Режим работы | 100 % ED |
| Изоляционные характеристики: Воздушные пути и пути утечки | |
| Изоляция | Функциональная изоляция |
| Категория перенапряжения | II |
| Степень загрязнения | 2 |
| Макс. допустимое рабочее напряжение | 50 В AC/DC |
| Макс. допустимый ток | 2 A (на цепь) |
| Макс. допустимое значение суммарного тока | 28 A |
| Воздушные пути и пути утечки | |
| Расчетное напряжение изоляции | 63 В |
| Расчетное импульсное напряжение | 0,6 кВ |
| Уровень полевых устройств | |
| Тип подключения | Винтовые зажимы |
| Длина снятия изоляции | 8 мм |
| Резьба винтов | M3 |
| Сечение жесткого провода | 0,2 мм² ... 4 мм² |
| Сечение гибкого провода | 0,2 мм² ... 2,5 мм² |
| Сечение проводника AWG | 24 ... 12 |
| Уровень управления | |
| Тип подключения | Соединитель Elco |
| Механические ключи | 1-1 |
| Количество точек подключения | 1 |
| Полюсов | 56 |
| Указание | Штыревой разъем, тип 8016, справа |
| Индикатор состояния имеется | нет |

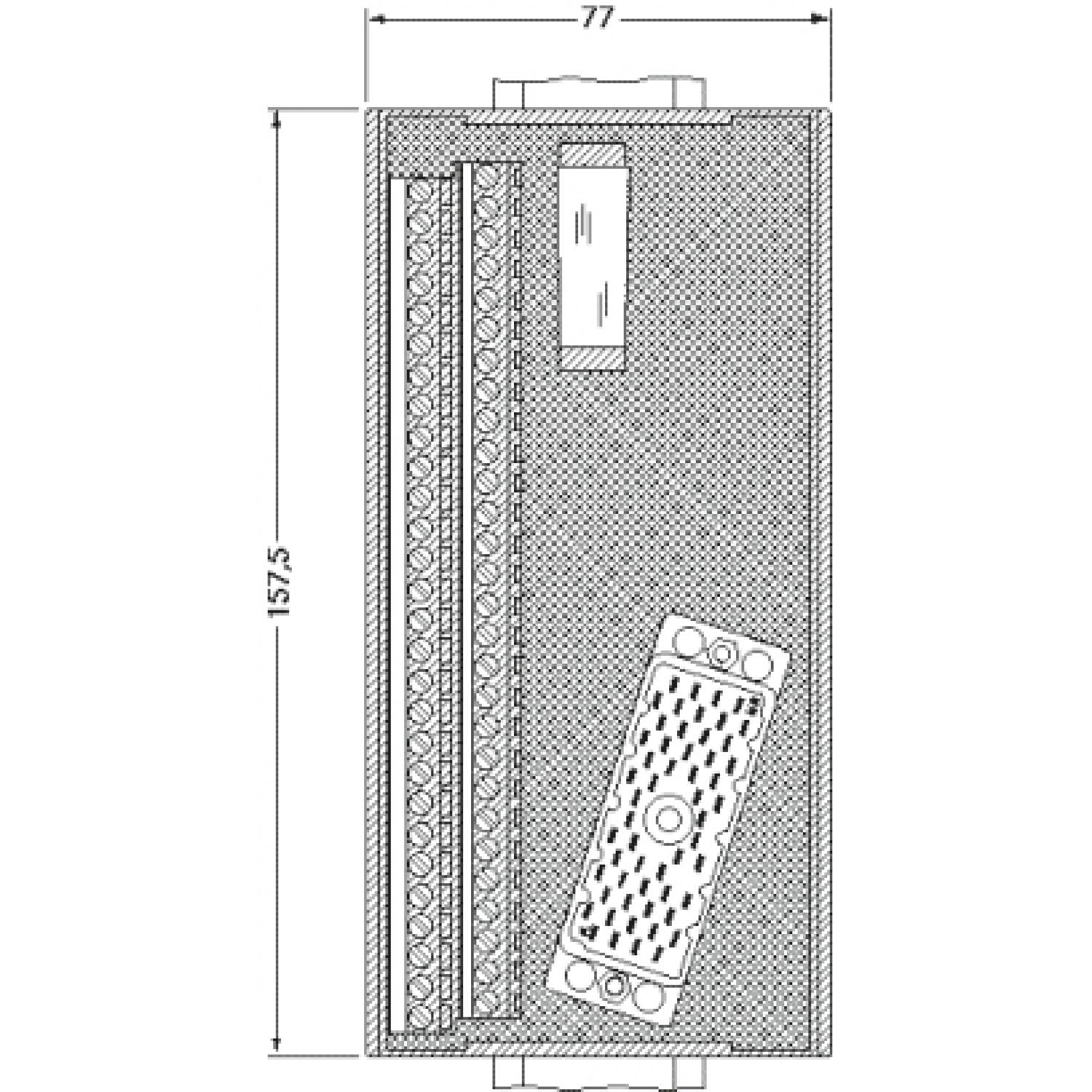

| Размеры изделия | |
| Ширина | 157,25 мм |
| Высота | 77 мм |
| Глубина | 56,87 мм |
| Цвет | зеленый (RAL 6021) |
| Тип изоляционного материала, корпус | Полиамид РА, неусиленный |
| Условия окружающей среды | |
| Степень защиты | IP00 |
| Степень защиты (Место установки) | ≥ IP54 (Место установки) |
| Температура окружающей среды (при эксплуатации) | -20 °C ... 50 °C |
| Температура окружающей среды (хранение/транспорт) | -20 °C ... 70 °C |
| Высота | ≤ 2000 м |
| Воздушные пути и пути утечки | |
| Стандарты / нормативные документы | DIN EN 50178 |
| Тип монтажа | Установка на монтажную рейку |
| Указания по монтажу | устанавливаются в ряд без промежутков |
| Монтажное положение | на выбор |
| Указания по эксплуатации | Установщик оборудования должен предусмотреть защиту от касания изделия (при напряжении >25 В AC). Встраиваемое устройство не требует защиты от прямого касания. |
| Указания по эксплуатации | При использовании напряжения SELV/PELV (≤ 25 В AC или 50 В DC) дополнительная защита от касания не требуется. |
| Указания по эксплуатации | Относительно соседних модулями (по направлению несущей рейки) необходимо обеспечить по меньшей мере функциональную изоляцию на выходе. Если в данной области применения требуется более высокая степень изоляции (базовая или усиленная изоляция), следует реализовать ее при помощи соответствующих мер (например , разделительных пластин). |
| Указания по эксплуатации | Для применения по назначению необходимо соблюдать требования директивы по установке (см. материалы для загрузки). При применении или использовании с продуктами сторонних производителей необходимо также соблюдать технические условия, указания по технике безопасности соответствующего стороннего производителя. |
| Номер артикула | 2975670 |
| Упаковочная единица | 1 Количество |
| Минимальное количество, предусмотренное условиями заказа | 1 Количество |
| Ключ изделия | DK2186 |
| GTIN | 4017918089061 |
| Вес/шт. (с упаковкой) | 353,7 g |
| Вес/шт. (без упаковки) | 275,06 g |
| Номер таможенного тарифа | 85369010 |
| Страна происхождения | DE |
UNSPSC
| UNSPSC 21.0 | 39121432 |
| EU RoHS | |
| Отвечает требованиям Директивы RoHS | Да (Нет освобождения от исполнения требований) |
| China RoHS | |
| Environment friendly use period (EFUP) |
EFUP-50
Таблицу по декларации China RoHS для отдельных изделий можно посмотреть в разделе загрузок соответствующего изделия в «Заявлении производителя». Таблица по декларации China RoHS для всех изделий EFUP-E не требуется и не составляется.
|
| EU REACH SVHC | |
| Указание на вещество-кандидата согласно REACH (№ CAS) | Нет веществ с массовой долей более 0,1% |
