M17-08SSC8AA200S - Аппаратн. соединитель передняя стенка

1550196

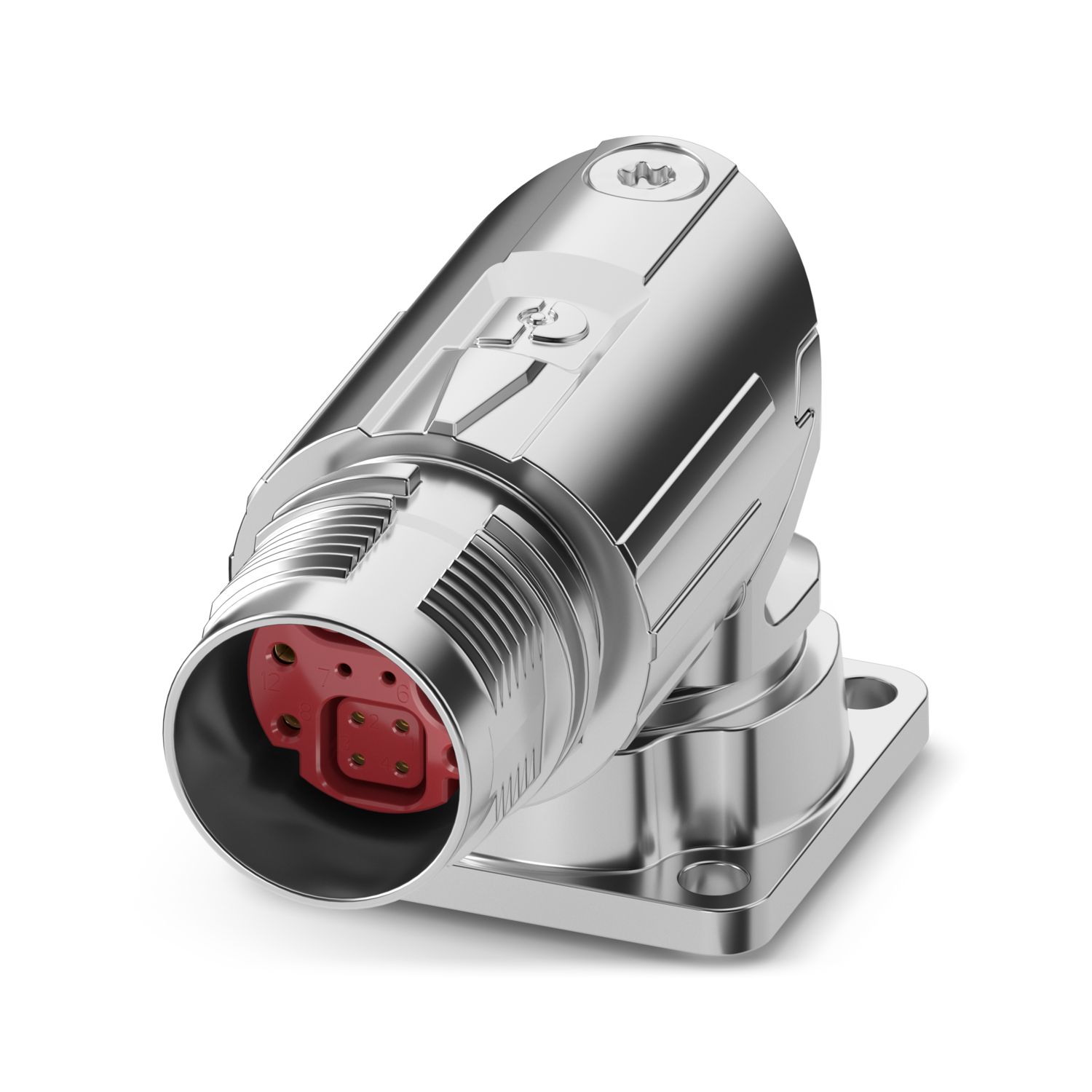

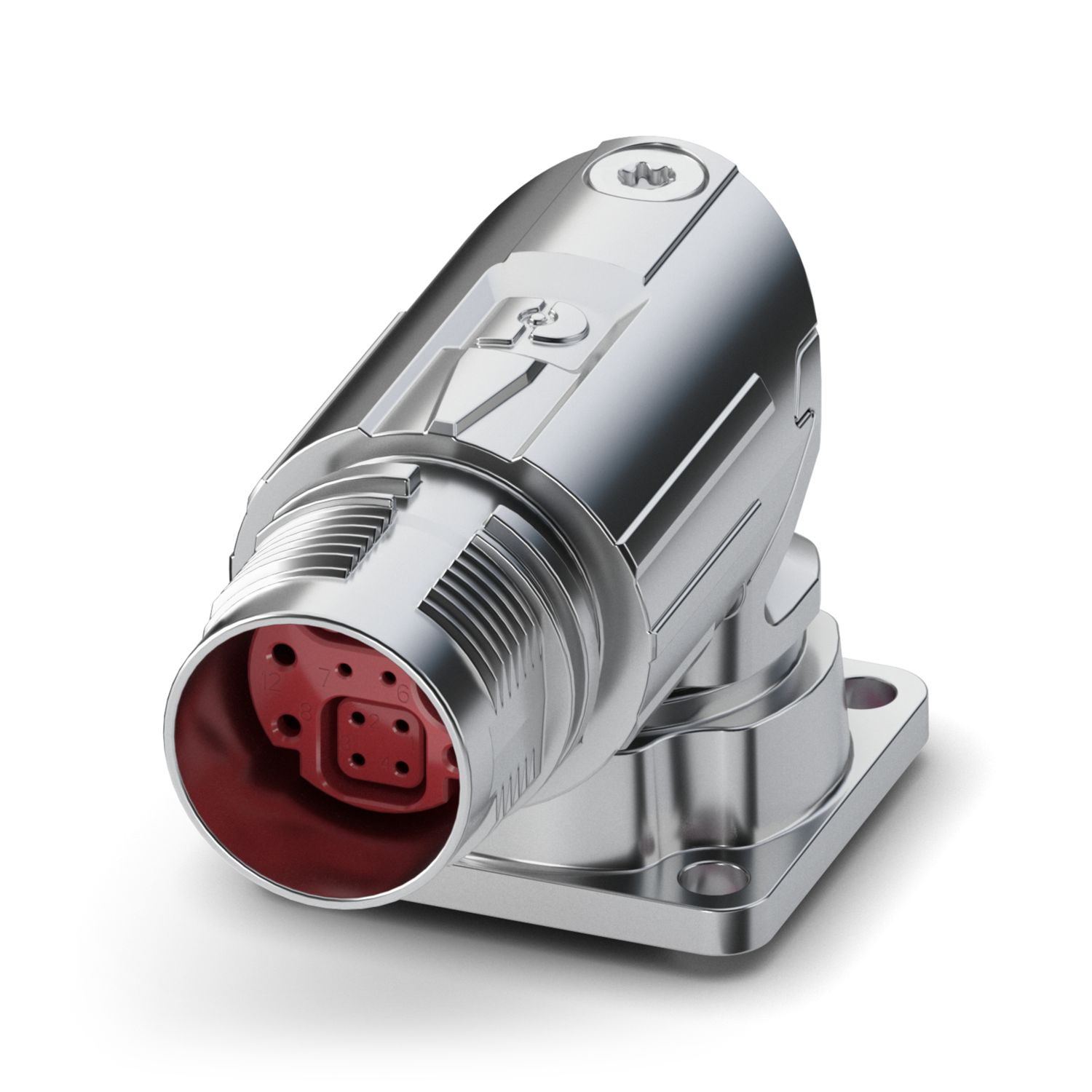

M17, Аппаратн. соединитель передняя стенка, серия: M17 PRO, угловой, поворотный, для стандартной системы быстрой фиксации и ONECLICK, Полюсов: 4+4+4, тип контакта: Розетка, Oбжимное соединение, размер фланца: 26 мм x 26 мм, Артикул не содержит свинца согласно директиве RoHS II без исключения 6c (Pb< 0,1% )

Для эксплуатации данного изделия требуется наличие дополнительных изделий. Необходимые принадлежности

Указания по заказу:	Обжимные контакты заказываются отдельно
Указания по безопасности
Указания по безопасности	ОСТОРОЖНО! Не допускается подсоединять или разъединять штекерные соединители, если токоведущие части находятся под напряжением. Несоблюдение правил и ненадлежащее использование могут привести к травмам и/или повреждению имущества.
	• ОСТОРОЖНО! Вводить в эксплуатацию только технически безупречные изделия. Изделия необходимо регулярно проверять на повреждения. Немедленно выводить из эксплуатации неисправные изделия. Поврежденные изделия подлежат замене. Ремонт невозможен.
	• ОСТОРОЖНО! Устанавливать и эксплуатировать изделие разрешается только квалифицированному персоналу при учете следующих указаний по безопасности. Квалифицированный персонал должен владеть основами электротехники. Он должен быть в состоянии распознавать опасности и избегать их. Соответствующий символ на упаковке указывает на то, что для установки и эксплуатации требуется квалифицированный персонал.
	• Продукты предназначены для использования в установках, устройствах управления и электрических приборах.
	• При эксплуатации штекерных соединителей вне помещений необходимо обеспечить специальную защиту от погодных воздействий.
	• Готовые изделия не подлежат манипуляции или ненадлежащему вскрытию упаковки.
	• Использовать только ответные части штекеров, соответствующие заданным в технических данных стандартам (например, приведенные в принадлежностях к изделию на сайте phoenixcontact.com/products).
	• При непосредственном использовании продукции с изделиями других производителей ответственность несет пользователь.
	• При рабочем напряжении > 50 В AC электропроводящие корпуса разъемов должны быть заземлены
	• Следите за тем, чтобы защитное и функциональное заземление были подключены соответствующим образом.
	• При объединении нескольких цепей в одном кабеле и/или соединителе следует соблюдать требования VDE 0100/1.97 § 411.1.3.2 и DIN EN 60204/11.98 § 14.1.3
	• Использовать только рекомендуемые компанией Phoenix Contact инструменты
	• Необходимо учитывать инструкцию по установке / монтажу, которая имеется в разделе загрузок на странице изделия phoenixcontact.com/products.
	• Эксплуатировать штекерный соединитель только в полностью вставленном и заблокированном состоянии.
	• Обратить внимание, что при прокладке проводников растягивающая нагрузка на штекеры не превышает установленных границ.
	• Соблюдайте минимальный радиус изгиба проводника. Прокладывайте проводник, не скручивая его.
	• Штекерный соединитель нагревается при нормальной эксплуатации. В зависимости от окружающих условий поверхность штекера может значительно нагреваться. В этом случае пользователь несет ответственность за нанесение предупреждений (пример DIN EN ISO 13732-1:2008-12).

Тип изделия	Круглые штекерные соединители (со стороны устройства)
Серия	M17 PRO

Изолятор
Указание	Указания по заказу: Обжимные контакты заказываются отдельно. Назначение контактов приведено в инструкции по установке.
Материал (Изолятор)	PA 6.6
Класс воспламеняемости согласно UL 94	V0
Циклы установки	100
Тип подключения	Oбжимное соединение
Исполнение контакта	Розетка
Применение	Данные, сигналы, питание
Полюсов	12
Вид при установке	4+4+4
Количество Контакт (Силовые контакты)	4
Диаметр Контакт (Силовые контакты)	1 мм
Сечение литца мин. Контакт (Силовые контакты)	0,06 мм²
Сечение литца макс. Контакт (Силовые контакты)	1,5 мм²
Расчетный ток Контакт (Силовые контакты)	16 A (при макс. сечении провода)
Расчетное напряжение Контакт (Силовые контакты)	50 В
Расчетное импульсное напряжение	0,8 кВ
Количество Контакт (Сигнальные контакты)	2
Диаметр Контакт (Сигнальные контакты)	1 мм
Сечение литца мин. Контакт (Сигнальные контакты)	0,06 мм²
Сечение литца макс. Контакт (Сигнальные контакты)	0,75 мм²
Номинальный ток на сигнальный контакт	11 A (при макс. сечении провода)
Расчетное напряжение Контакт (Сигнальные контакты)	50 В
Расчетное импульсное напряжение	0,8 кВ
Категория перенапряжения	III
Степень загрязнения	3
Количество Контакт (Контакты для передачи данных)	4
Диаметр Контакт (Контакты для передачи данных)	0,6 мм
Сечение литца мин. Контакт (Контакты для передачи данных)	0,08 мм²
Сечение литца макс. Контакт (Контакты для передачи данных)	0,34 мм²
Расчетный ток на контакт передачи данных при 25 °C	3,6 A (при макс. сечении провода)
Расчетное напряжение Контакт (Контакты для передачи данных)	50 В
Расчетное импульсное напряжение	0,8 кВ
Категория перенапряжения	III
Степень загрязнения	3
Корпус
Исполнение	Фланцевый корпус
Тип резьбы	M17
Исполнение	угловой, поворотный
Тип фиксатора	для стандартной системы быстрой фиксации и ONECLICK
Тип монтажа	Монтаж на передней стенке (4x M3)
Размер фланца	26 мм x 26 мм
Материал (Корпус)	GD-Zn
Материал (Уплотнение)	FKM
Степень защиты (вставлен)	IP67
	IP68 (2 м / 24 ч)

Условия окружающей среды
Температура окружающей среды (при эксплуатации)	-40 °C ... 105 °C (cм. график завис. пар.)

Обозначение стандарта	M17 Hybrid
Стандарты/нормативные документы	в соответствии с МЭК 61076-2-117

Номер артикула	1550196
Упаковочная единица	10 Количество
Минимальное количество, предусмотренное условиями заказа	10 Количество
Ключ изделия	ABRCAM
GTIN	4067923026544
Вес/шт. (с упаковкой)	22,22 g
Вес/шт. (без упаковки)	22,22 g
Номер таможенного тарифа	85366990
Страна происхождения	DE
