FLT 100 N/PE-1.5-ST
-
Plugue para proteção contra surtos tipo 1
2800304
Tipo 1 / Classe I / Protetor B (protetor contra raios) Plugue de reposição para N-PE.
Detalhes do produto
| Tipo de produto | Conector de reposição |
| Tipo de proteção de acordo com IEC | I |
| T1 | |
| Tipos EN | T1 |
| Sistema de alimentação de corrente IEC | TN-S |
| TT | |
| Formato | Conector |
| Número de pólos | 1 |
| Sinalização de proteção contra surtos com defeito | nenhuma |
| Propriedades de isolamento | |
| Categoria de sobretensão | III |
| Grau de impurezas | 2 |
| Freqüência nominal fN | 50 Hz (60 Hz) |
| Tipo de conexão | plugável |

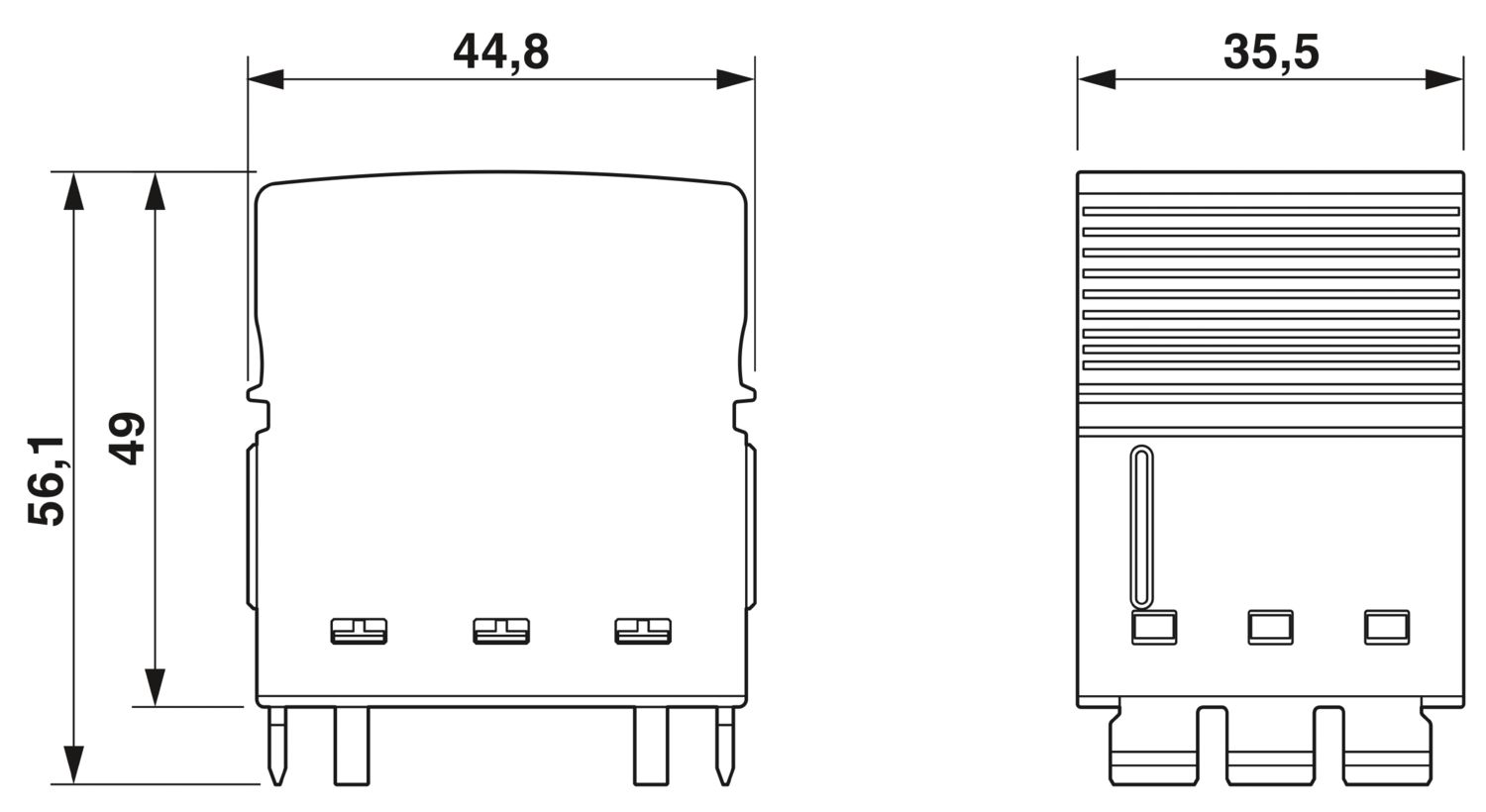

| Desenho de medidas |
|
| Largura | 35,5 mm |
| Altura | 44,8 mm |
| Profundidade | 56,1 mm |
| Passo horizontal | 2 TE |
| Cor | preto (RAL 9005) |
| Classe de inflamabilidade conforme UL 94 | V-0 |
| Valor CTI do material | 600 |
| Material isolante | PA 6.6/PBT |
| Grupo de materiais | I |
| Material caixa | PBT |
| Circuitos de proteção | N-PE |
| Inversão de chave | N-PE |
| Tensão nominal UN | 240 V AC (TN - only N-PE) |
| 240 V AC (TT - only N-PE) | |
| Freqüência nominal fN | 50 Hz (60 Hz) |
| Tensão contínua máxima UC | 260 V AC |
| Corrente do condutor de proteção IPE | ≤ 0,01 mA |
| Corrente de descarga nominal In (8/20) µs | 100 kA |
| Corrente de teste contra raios (10/350) µs, carga | 50 As |
| Corrente de teste contra raios (10/350) µs, energia específica | 2500 kJ/Ω |
| Corrente de teste contra raios (10/350) µs, valor de pico de corrente Iimp | 100 kA |
| Capacidade de extinção de corrente sequencial Ifi | 100 A (260 V AC) |
| Nível de proteção Up | ≤ 1,5 kV |
| Tensão residual Ures | ≤ 1,5 kV (com In) |
| ≤ 1 kV (com 10 kA) | |
| ≤ 0,9 kV (com 5 kA) | |
| ≤ 0,8 kV (com 3 kA) | |
| Tensão transitória de resposta com 6 kV (1,2/50) µs | ≤ 1,5 kV |
| Reação TOV com UT | 1200 V AC (200 ms / withstand mode) |
| Tempo de resposta tA | ≤ 100 ns |
| Condições ambientais | |
| Grau de proteção | IP20 |
| Temperatura ambiente (funcionamento) | -40 °C ... 80 °C |
| Temperatura ambiente (armazenamento/transporte) | -40 °C ... 80 °C |
| Altitude | ≤ 2000 m (a.n.m.) |
| Umidade do ar admissível (funcionamento) | 5 % ... 95 % |
| Impactos (Operação) | 25g (Semi-seno / 11 ms / 3x ±X, ±Y, ±Z) |
| Vibração (funcionamento) | 5g (5 - 500 Hz/2,5 h/X, Y, Z) |
| Distâncias de isolamento e fuga | |
| Normas / Determinações | EN 60664-1 / IEC 60664-1 / IEC 61643-11 |
| Normas/disposições | IEC 61643-11 |
| Observação | 2011 |
| Normas/disposições | EN 61643-11 |
| Observação | 2012 |
| Tipo de montagem | na base |
