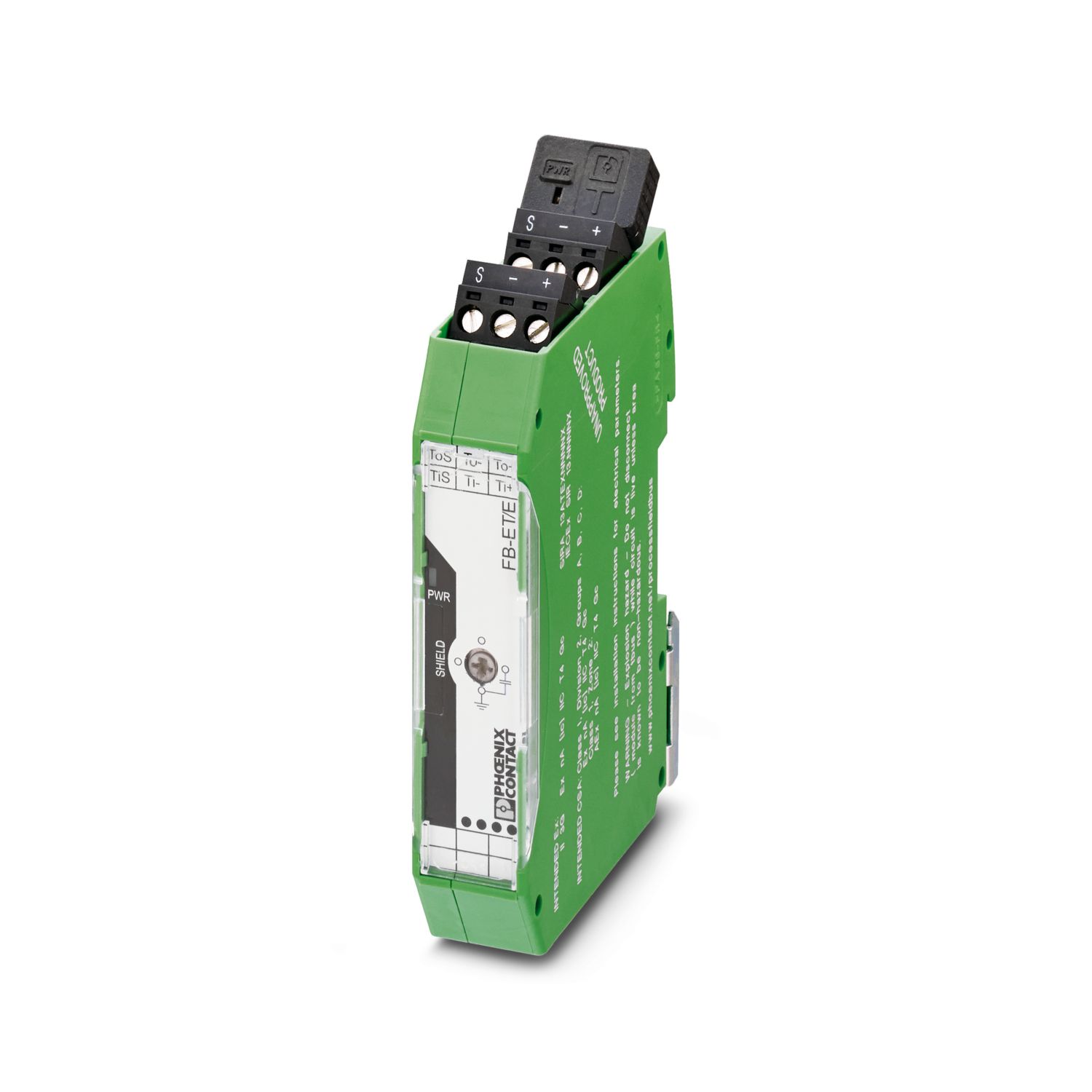

Através do sistema conector TBUS, o módulo FB-ET/E conecta o condutor principal de um segmento de Fieldbus aos acopladores modulares. Terminal pré-instalado na saída do condutor principal para uma instalação fácil.
FB-ET/E
-
Módulo principal da linha
2316050
Módulo de conexão para acopladores Foundation Fieldbus e PROFIBUS PA com resistor de terminação.
Detalhes do produto
| Restrição de uso | |
| Nota CCCex | Não é permitida a utilização em atmosferas potencialmente explosivas na China. |
| Tipo de produto | Acoplador de equipamentos |
| Alimentação | |
| Faixa de tensão de alimentação | 10,5 V DC ... 32 V DC (Entrada no lado da linha principal) |
| Máximo consumo de energia | 2 mA (Com resistor de terminação) |
| Alimentação | |
| Bitola do condutor, flexível | 2,50 mm² ... 0,20 mm² |
| Bitola do condutor, rígida | 2,50 mm² ... 0,20 mm² |
| Bitola de condutor flexível [AWG] | 24 ... 12 |
| Bitola do condutor AWG | 24 ... 12 |
| Dados técnicos de segurança | |
| Tensão de entrada Ui | 17,5 V (FNICO/FISCO ic) |
| 32 V (Não FISCO máx.) | |
| Máx. tensão Ui | 32 V |
| Corrente de entrada Ii | 1 A (corrente de carga máx. T-BUS) |
| Indutância Li | 0 mH (FNICO/FISCO ic) |
| Capacidade Ci | 1,826 nF (FNICO/FISCO ic) |
| Máx. tensão de saída Uo | = Ui |
| Sinal | PROFIBUS |
| FOUNDATION Fieldbus | |
| Dados: Segmento Fieldbus Foundation e PROFIBUS PA | |
| Tipo de conexão | Conexão a parafuso plugável COMBICON para cada soquete de ramificação |
| Resistor de terminação | Conector 100 Ω externo removível inclusive |
| Bitola do condutor flexível máx. | 2,5 mm² |
| Bitola do condutor flexível mín. | 0,2 mm² |
| Perfil do condutor rígido máx. | 2,5 mm² |
| Perfil do condutor rígido mín. | 0,2 mm² |
| Bitola do condutor AWG máx. | 12 |
| Bitola do condutor AWG mín. | 24 |
| Proteção contra surto | Ativo assim que a tensão 39 V (típ.) ou 41 V (máx.) for excedida |
| Queda de tensão linha principal / saídas | ≤ 0,2 V |
| Largura | 17,5 mm |
| Altura | 99,1 mm |
| Profundidade | 70,4 mm |
| Cor | verde |
| Resistência à corrosão conforme ANSI-ISA 71.04-1985 - grau de severidade G3 | : |
| Condições ambientais | |
| Grau de proteção | IP20 |
| Temperatura ambiente (funcionamento) | -40 °C ... 85 °C |
| Temperatura ambiente (armazenamento/transporte) | -40 °C ... 85 °C |
| Máx. umidade do ar admissível (funcionamento) | < 95 % (sem condensação) |
| Umidade do ar admissível (funcionamento) | 10 % ... 95 % (sem condensação) |
| Choque | 15g, 11 ms |
| Vibração (funcionamento) | 10 Hz ... 150 Hz, 1g |
| Conformidade/certificações | |
| Conformidade | conforme CE, além de EN 61326 |
| IEC | IEC 60529, IEC 61158-2 |
| Fieldbus Foundation | FF-846 |
| EN | EN 61326, EN 60068-2-27, EN 60068-2-6 |
| NE | NAMUR NE 21 |
| Dados Ex | |
| ATEX | Sira 14ATEX4017X; II 3G; Ex nA IIC T4 Gc; Ex ic IIC T4, FISCO ic |
| IECEx | IECEx SIR 14.0010X; Ex nA IIC T4 Gc; Ex ic IIC T4 Gc, FISCO ic |
| CSA, EUA / Canadá | Class I, Div. 2, Groups A, B, C, D; Ex nA IIC T4 Gc; Ex nL IIC T4, FNICO; Ex ic IIC T4 Gc, FISCO ic Class I, Zone 2; AEx nA IIC T4 Gc; AEx nL IIC T4, FNICO; AEx ic IIC T4 Gc, FISCO ic |
| Normas | |
| Normas / Determinações | IEC 60529, IEC 61158-2 |
| NE21 | |
| EN 61326, EN 60068-2-27, EN 60068-2-6 | |
| FF-846 | |
| Normas / Determinações | |
| Normas / Determinações | Imunidade a interferência contra ondas senoidais atenuadas conforme IEC 61000-4-12 |
| Normas / Determinações | |
| Normas / Determinações | Calor seco conforme IEC 61131-2 |
| Normas / Determinações | |
| Normas / Determinações | Calor úmido conforme IEC 61131-2 |
| Normas / Determinações | |
| Normas / Determinações | Choque e vibração conforme EN 61131-2 e EN 50178 |
| Normas / Determinações | IEC 61158-2 |
| Tipo de montagem | Montagem em trilho de fixação |
| Posição de montagem | en carril DIN horizontal NS 35 conforme EN 60715 |
| Código | 2316050 |
| Unidades por embalagem | 1 Unidade |
| Chave comercial | DNC1 |
| Chave de produto | DNC144 |
| GTIN | 4055626000923 |
| Peso por unidade (inclusive embalagem) | 111,9 g |
| Peso por unidade (exclusive embalagem) | 62,6 g |
| País de origem | US |
ECLASS
| ECLASS-13.0 | 27242608 |
ETIM
| ETIM 9.0 | EC001604 |
UNSPSC
| UNSPSC 21.0 | 32151600 |
| EU RoHS | |
| Cumpre os requisitos segundo a diretiva RoHS | Sim |
| isenções tanto quanto conhecido | 7(a), 7(c)-I |
| China RoHS | |
| Environment friendly use period (EFUP) |
EFUP-50
Uma lista de declaração conforme a RoHS da China relativa a artigos encontra-se na área de downloads do respectivo artigo, em "Declaração do fabricante". Para todos os artigos com EFUP-E não é emitida nem necessária uma tabela de declaração conforme a RoHS da China.
|
| EU REACH SVHC | |
| Nota sobre as substâncias candidatas do REACH (n.º CAS) | Lead (n.º CAS: 7439-92-1) |
Produtos compatíveis
-
-
PT 1X2-24AC-ST - Plugue para dispositivo de proteção contra surtos 2856058
-
PT 1X2+F-BE - Elemento de base da proteção contra sobretensão 2856126
-
FB-15-SS - Caixa de junção 2316190
-
FB-9-SS - Caixa de junção 2316213
-
FB-PS-PLUG-24DC/28DC/0.5/EX - Módulo de potência 2316132
-
FB-PS-BASE/EX - Distribuidor de potência 2316145
-

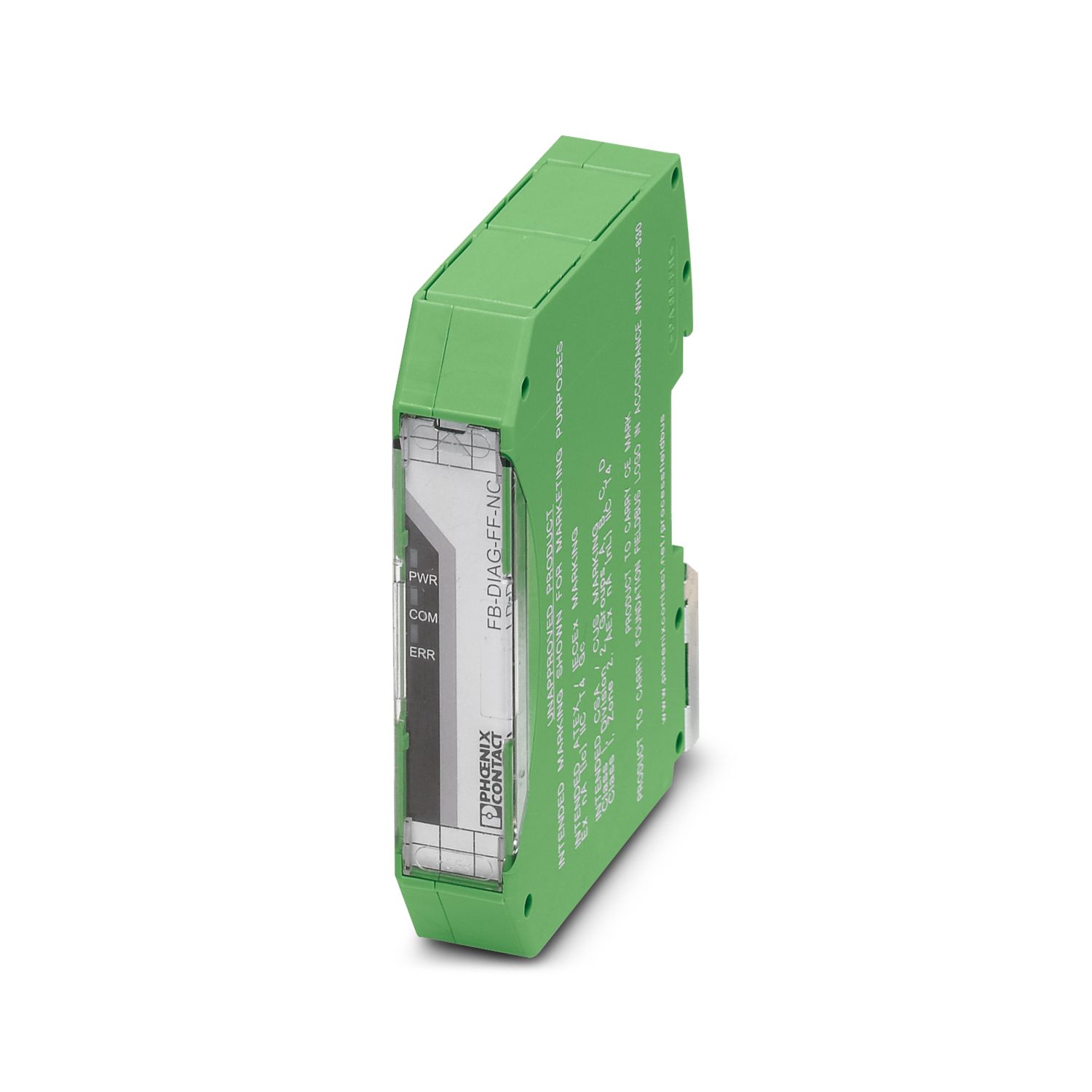

FB-DIAG/FF/NC - Acoplador de equipamentos 2316297
-
