FB-PS-25/0.36A
-
Alimentação com tensão
2316035

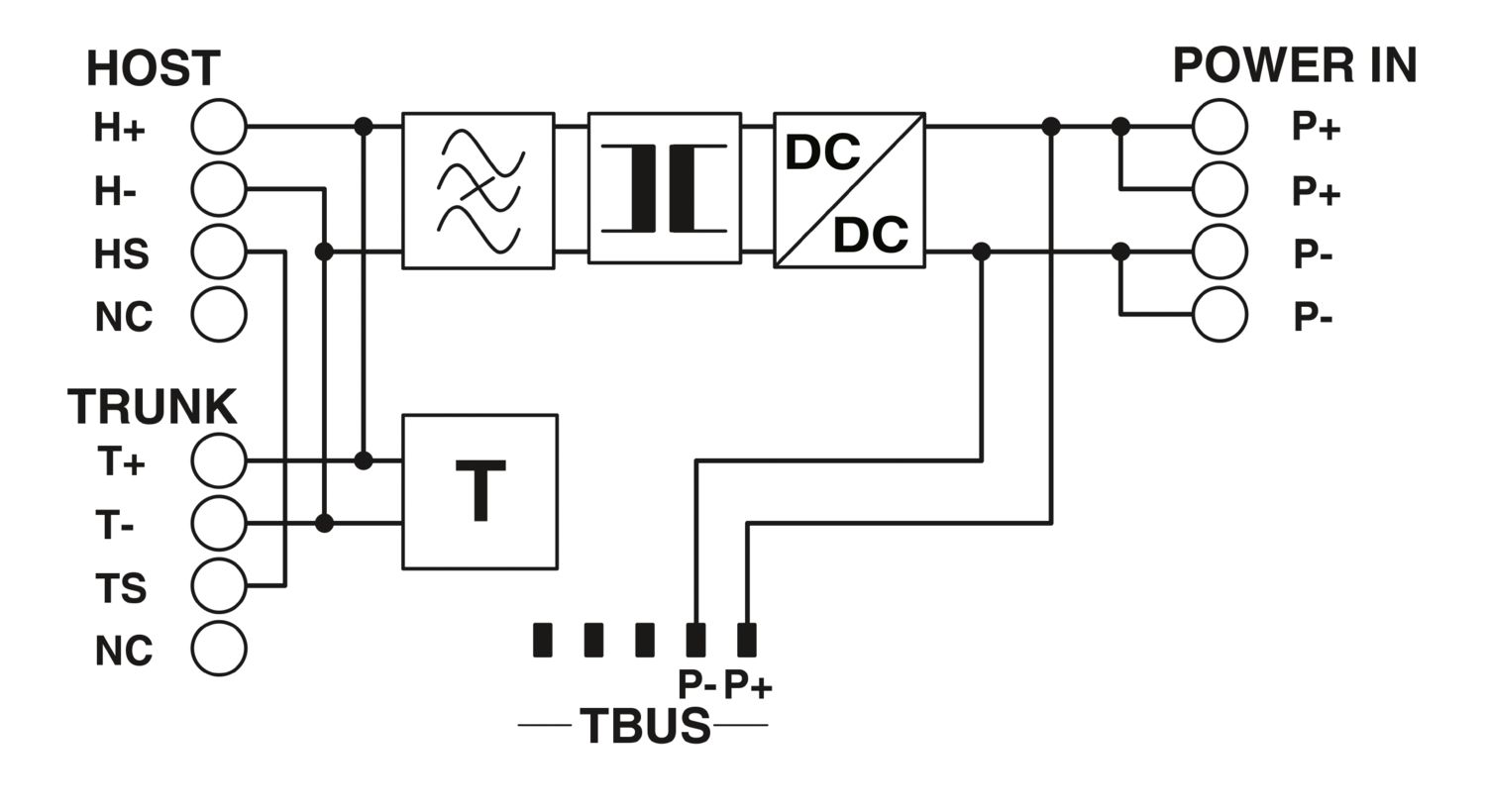

Fonte de alimentação Fieldbus Foundation flutuante com dispositivo terminal integrado. Através do TBUS podem ser instalados vários módulos de 1 canal. Assim, economizam-se custos de cabeamento e instalação.
Detalhes do produto
| Tensão de entrada | 24 V DC |
| Faixa de tensão nominal de entrada | 19,2 V DC ... 35 V DC |
| Faixa de tensão de entrada DC | 19,2 V DC ... 35 V DC |
| Faixa de tensão de saída | 25 V DC ... 27 V DC (na linha principal) |
| Corrente nominal de saída (IN) | 360 mA |
| Potência de saída | 13,5 W |
| Dissipação de potência | 2 W (típico) |
| Entrada | |
| Tipo de conexão | Conexão a parafuso |
| Perfil do condutor rígido mín. | 0,2 mm² |
| Perfil do condutor rígido máx. | 2,5 mm² |
| Bitola do condutor flexível mín. | 0,2 mm² |
| Bitola do condutor flexível máx. | 2,5 mm² |
| Bitola do condutor AWG mín. | 24 |
| Bitola do condutor AWG máx. | 12 |
| Saída | |
| Tipo de conexão | Conexão a parafuso |
| Perfil do condutor rígido mín. | 0,2 mm² |
| Perfil do condutor rígido máx. | 2,5 mm² |
| Bitola do condutor flexível mín. | 0,2 mm² |
| Bitola do condutor flexível máx. | 2,5 mm² |
| Bitola do condutor AWG mín. | 24 |
| Bitola do condutor AWG máx. | 12 |
| Saída de sinal: Energia OK | |
| Indicação de estado | LED (verde) |
| Saída de sinal: SOBRECARGA | |
| Indicação de estado | LED (vermelho) |
| Isolação galvânica | 250 V AC (IEC 62103) |
| Tipo de produto | Fornecimento de energia |
| Propriedades de isolamento | |
| Grau de impurezas | 2 |

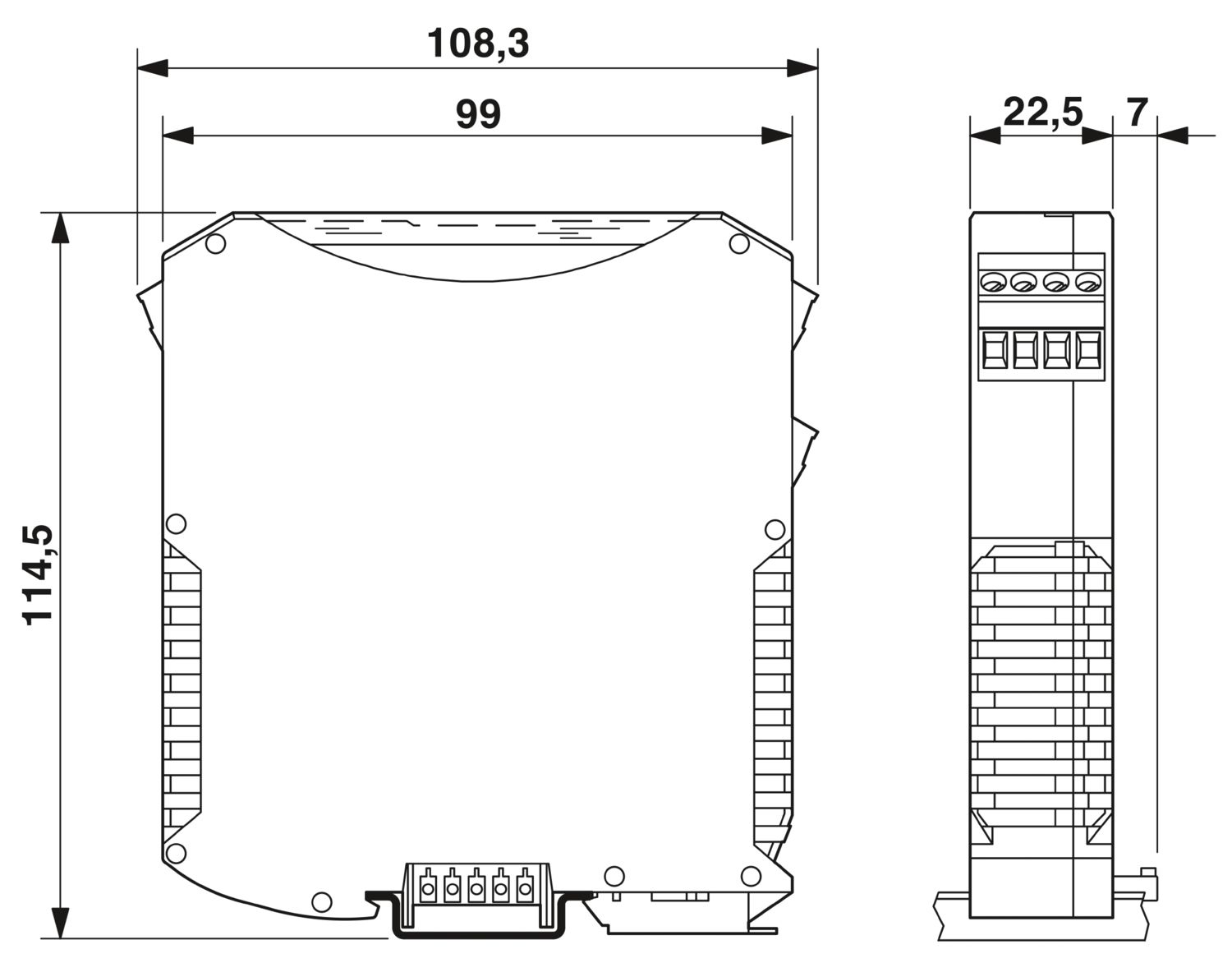

| Desenho de medidas |
|
| Largura | 22,5 mm |
| Altura | 114,5 mm |
| Profundidade | 108,3 mm |
| Posição de montagem | Trilho de fixação horizontal NS 35, EN 60715 |
| Condições ambientais | |
| Grau de proteção | IP20 |
| Temperatura ambiente (funcionamento) | -40 °C ... 60 °C |
| Temperatura ambiente (armazenamento/transporte) | -40 °C ... 85 °C |
| Máx. umidade do ar admissível (funcionamento) | 95 % (sem condensação) |
| Choque | 15g, 11 ms |
| Vibração (funcionamento) | 10 Hz ... 150 Hz, 1g |
| Isolação galvânica | 250 V AC (IEC 62103) |
| Normas | |
| Normas / Determinações | IEC 60529, IEC 61158-2 |
| NE21 | |
| EN 61326, EN 60068-2-27, EN 60068-2-6 | |
| Normas/disposições | IEC 60529, IEC 61158-2 |
| NAMUR NE 21 | |
| EN 61326, EN 60068-2-27, EN 60068-2-6 | |
| Conformidade/certificações | |
| ATEX | II 3 G Ex nA II T4 X |
| IEC | IEC 60529, IEC 61158-2 |
| UL, EUA / Canadá | Classe I, Zona 2, Grupo IIC T4 |
| Class I, Div. 2, Groups A, B, C, D, T4 | |
| Fieldbus Foundation | FF-831 |
| EN | EN 61326, EN 60068-2-27, EN 60068-2-6 |
| NE | NAMUR NE 21 |
