Com o módulo de expansão alinhável à esquerda AXC F XT EXP, você pode ampliar um PLCnext Control AXC F ... adicionando mais três módulos AXC F XT alinhável à esquerda.

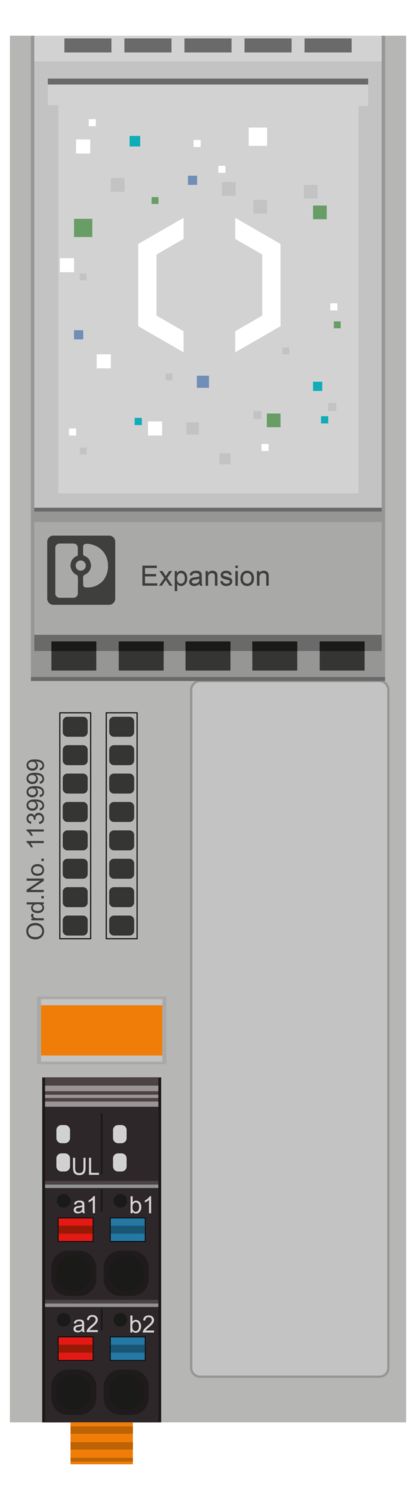

AXC F XT EXP
-
Módulo de expansão PLC
1139999
PLCnext Control Extension, Módulo de expansão PLC; Alinhamento à esquerda; Switch PCIe; interface: Switch PCIe V2: 3; Taxa de transmissão: 4 GBit/s; grau de proteção: IP20; Escopo do fornecimento: inclusive módulo de soquete de bus e conector Axioline F; Controlador compatível: AXC F 2152, AXC F 3152, AXC F 2000 EA
Este produto necessita de outros produtos para a operação.
Acessórios requeridos
Download gratuito disponível.
Downloads
Detalhes do produto
| Desenho de medidas |
|
| Largura | 35 mm |
| Altura | 126,1 mm |
| Profundidade | 54 mm |
| Instrução para dimensões | A profundidade é válida com utilização de um trilho de fixação TH 35-7.5 (conforme EN 60715). |
| Nota sobre a aplicação | |
| Indicação sobre a aplicação | Somente para uso industrial |
| Velocidade de transmissão | 4 GBit/s |
| Switch PCIe V2 | |
| Número de interfaces | 3 |
| Tipo de conexão | Conexão para módulo de base Bus |
| Velocidade de transmissão | máx. 4 GBit/s |
| Controlador compatível | AXC F 2152 |
| AXC F 3152 | |
| AXC F 2000 EA |
| Tipo de produto | Componentes E/S |
| Família de produtos | PLCnext Control Extension |
| Formato | modular |
| Escopo de fornecimento | inclusive módulo de soquete de bus e conector Axioline F |
| Potência de dissipação máxima com condição nominal | 2,11 W |
| Potenciais: Alimentação da tensão de lógica UL | |
| Tensão de alimentação | 24 V DC |
| Faixa de tensão de alimentação | 19,2 V DC ... 30 V DC (Inclusive todas as tolerâncias, inclusive rypple) |
| Consumo de corrente | máx. 80 mA |
| típ. 80 mA | |
| Ligação de proteção | Proteção contra inversão de polaridade; Diodo de proteção contra inversão de polaridade |
| Proteção contra transientes; Diodo supressor | |
| Tecnologia de conexão | |
| Denominação conexão | Conector Axioline F |
| Conector Axioline F | |
| Tipo de conexão | Conexão Push-in |
| Bitola do condutor, rígida | 0,2 mm² ... 1,5 mm² |
| Bitola do condutor, flexível | 0,2 mm² ... 1,5 mm² |
| Bitola do condutor AWG | 24 ... 16 |
| Comprimento de decapagem | 8 mm |
| Condições ambientais | |
| Temperatura ambiente (funcionamento) | -25 °C ... 60 °C até 2000 m acima do nível do mar (Observar derating) |
| Grau de proteção | IP20 |
| Pressão do ar (funcionamento) | 70 kPa ... 106 kPa (até 3000 m acima do nível do mar) |
| Umidade do ar admissível (funcionamento) | 5 % ... 95 % (conforme DIN EN 61131-2) |
| Classe de proteção | III (IEC 61140, EN 61140, VDE 0140-1) |
| ATEX | |
| Identificação | II 3 G Ex ec IIC T4 Gc |
| Certificado | TÜV 20 ATEX 8618 X |
| UKEX | |
| Identificação | II 3 G Ex ec IIC T4 Gc |
| Certificado | PxCIMA23UKEX1139999X |
| IECEx | |
| Identificação | Ex ec IIC T4 Gc |
| Certificado | IECEx TUR 20.0098X |
| Tipo de montagem | Montagem em trilho de fixação |
| Opções de montagem possíveis | Alinhamento à esquerda |
ATEX
ID de certificação: TUEV 20 ATEX 8618 X
Suas vantagens
Opção individual de expansão de um PLCnext Control da série Axiocontrol
Módulo de expansão alinhável na esquerda
Desse modo, 3 módulos alinháveis na esquerda adicionalmente plugáveis
