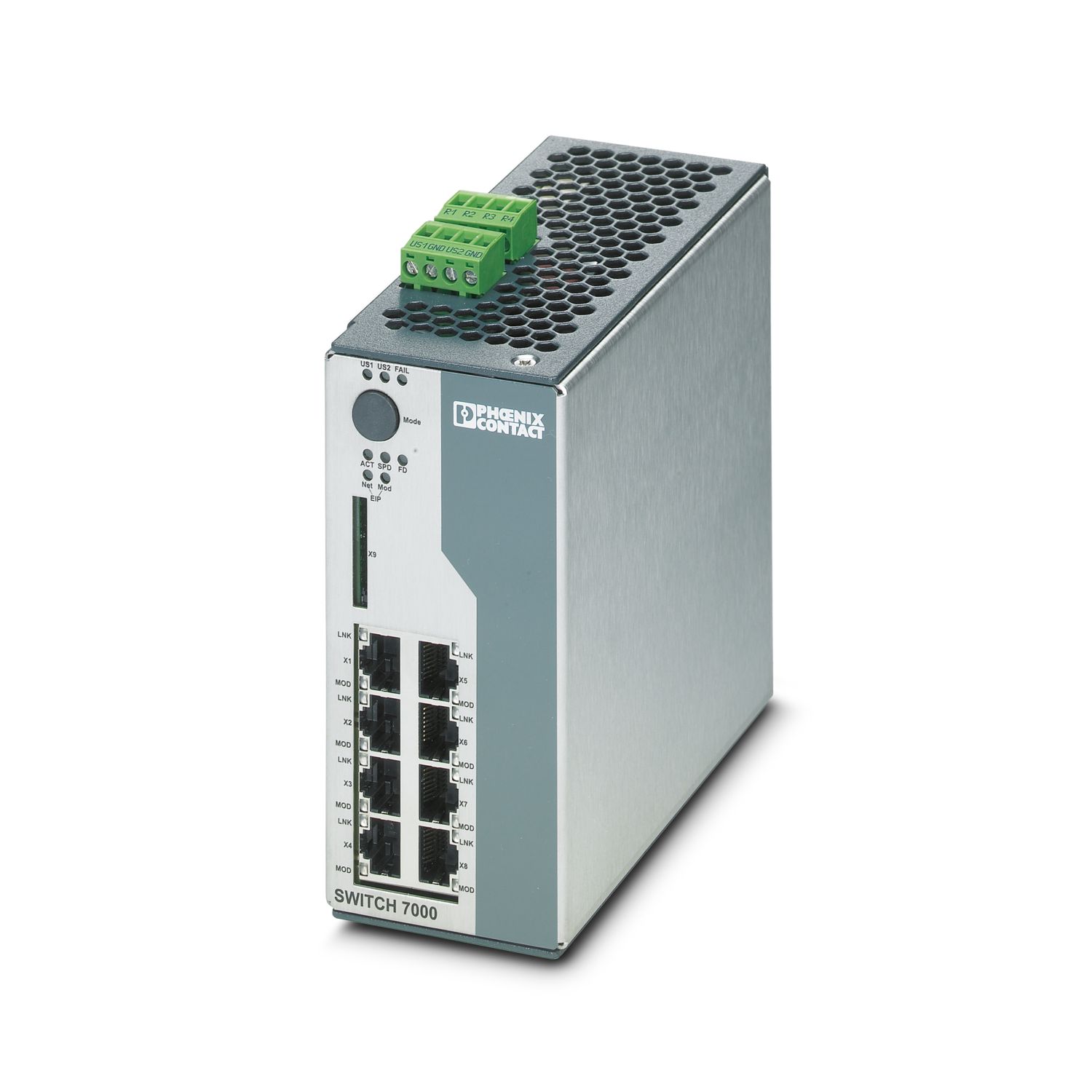

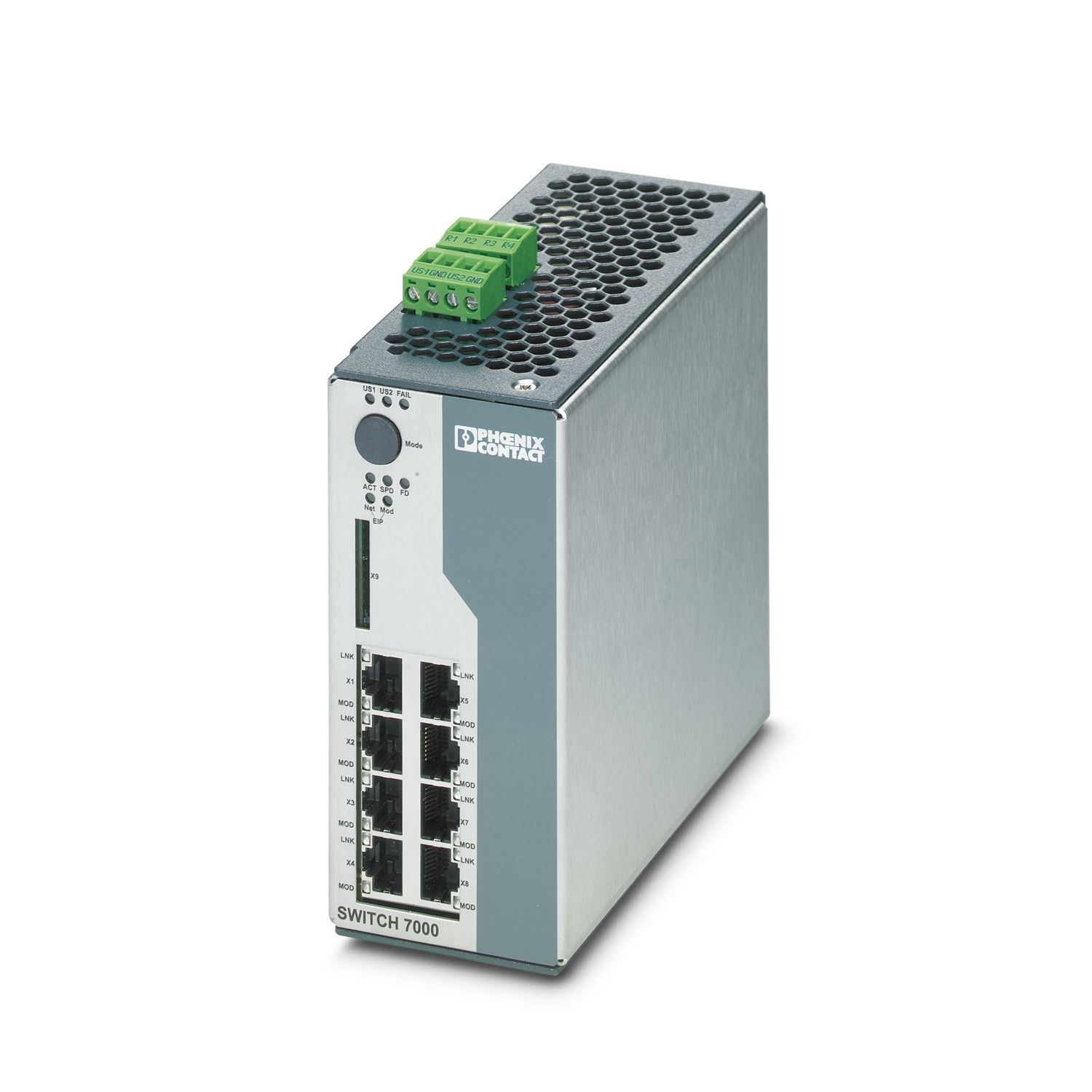

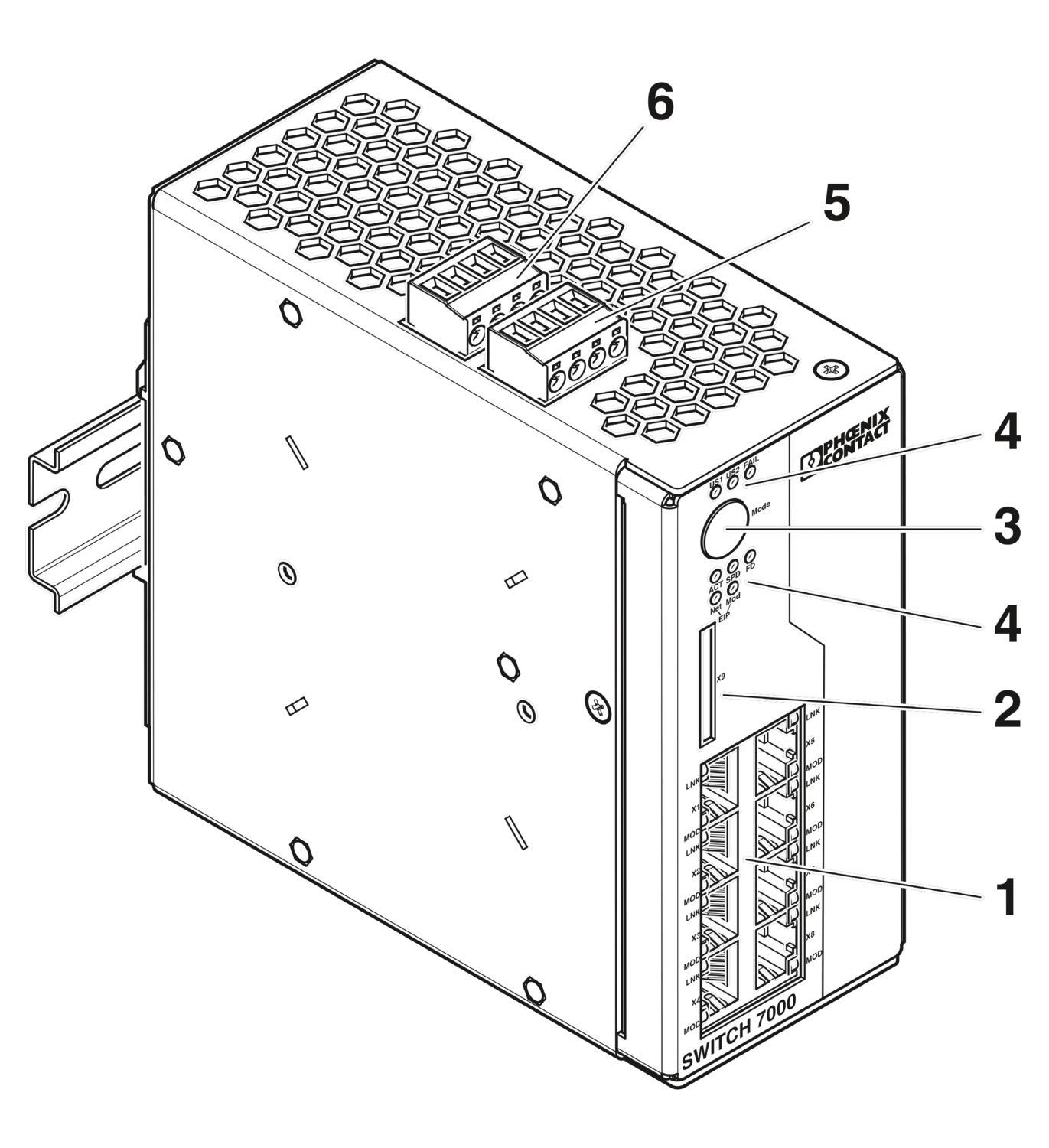

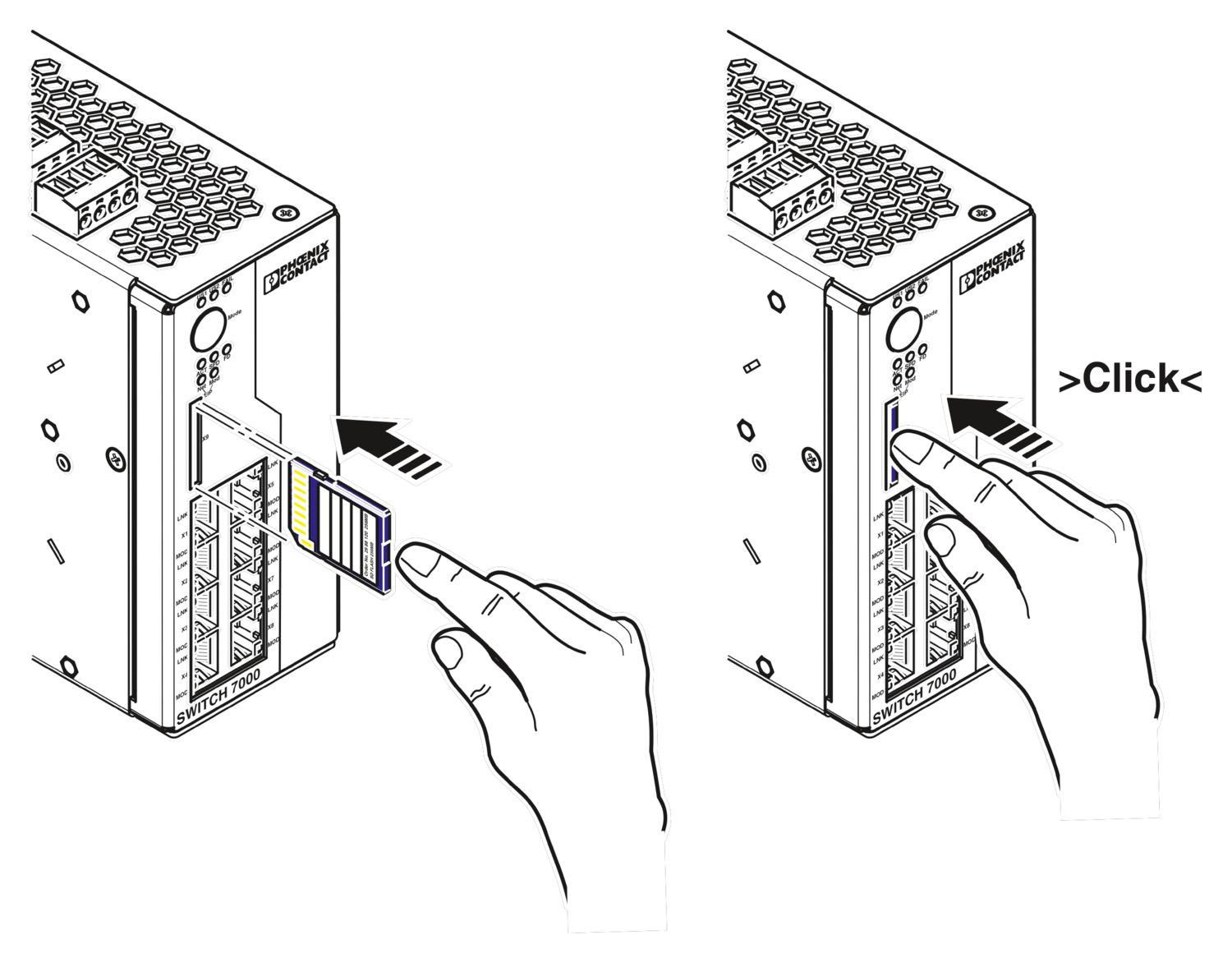

FL SWITCH 7008-EIP - Industrial Ethernet Switch - 2701418

Medidas

Largura	60 mm
Altura	130 mm
Profundidade	135,5 mm

Montagem

Tipo de montagem	Montagem em trilho de fixação

Interfaces

Ethernet (RJ45)
Tipo de conexão	RJ45
Nota sobre o tipo de conexão	Autonegociação e autocrossing
Velocidade de transmissão	10/100 MBit/s
Tipo de conexão	Cobre
Comprimento de transmissão	100 m (por segmento)
LED de sinal	Recepção de dados, status do link
Número de canais	8 (Portas RJ45)

Propriedades do artigo

Tipo de produto	Switch
Família de produtos	Managed Switch 7000
Formato	Formato de livro
MTTF	209,8 Anos (Padrão SN 29500, temperatura 25 °C, ciclo de trabalho 21 %)
		105,79 Anos (Padrão SN 29500, temperatura 40 °C, ciclo de trabalho 34,25 %)
		14,78 Anos (Padrão SN 29500, temperatura 70 °C, ciclo de trabalho 100 %)
Propriedades especiais	EtherNet/IP™
Funcionalidade básica	Store and Forward Switch, conforme a norma IEEE 802.3
Propriedades de isolamento
Classe de proteção	III (VDE 0106, IEC 60536)
Funções de switch
Funções de diagnóstico	Remanente Event-Table
		RMON History
		N:1-Portmirroring
		LLDP (Link Layer Discovery Protocol)
		SNMP-Traps
		ACD (Address Conflict Detection)
Protocolos compatíveis EtherNet/IP™	Common Industrial Protocol (CIP)
Funcionalidade básica	Store and Forward Switch, conforme a norma IEEE 802.3
Tensão de controle do contato de sinalização	24 V DC (típico)
Corrente de controle do contato de sinalização	1 A (máximo)
Classe de conformidade PROFINET	Conformance Class A
Função do aparelho PROFINET	Fast Startup
Funções de filtro	Quality of Service (8 classes de prioridade)
		Port-Priorisierung
		VLAN (até 32 VLANs)
		IGMP Snooping/Querier (v1/v2)
		Auto-Query-Port
		Extended Multicast Filtering
		Static Multicast Filtering (32 grupos)
		Link Aggregation (até 4 troncos)
Parametrização IP	Cliente DHCP
		DHCP Option 82 (Relay Agent)
		DHCP-Server (baseado em pool, baseado em porta)
		BootP
Tabela de endereços MAC	16k
Gerenciamento	Gerenciamento baseado na web (HTTP/HTTPS)
Gerenciamento		SNMPv1/v2/v3
Redundância	DLR (Device Level Ring)
		RSTP (Rapid Spanning Tree Protocol)
		FRD (Fast Ring Detection)
		Large Tree Support
Indicações de estado e de diagnóstico	LEDs: US1, US2 (alimentação de tensão), erro (contato de alarme), 2 LEDs por porta Ethernet (Link e Activity/Speed/Duplex comutável) EtherNet/IP™ LED de estado: Net, Mod
Outras funções	MAC-based Port-Security
Sincronização de tempo	PTP 1588 (Transparent Clock nas portas DLR)
Funções de segurança
Funcionalidade básica	Store and Forward Switch, conforme a norma IEEE 802.3

Características elétricas

Consumo de corrente	8,4 W
Diagnóstico local	US1/2 Tensão de alimentação US1, US2 LED verde
		FAIL div. LED vermelho
		LINK Status do link LED verde
Potência de dissipação máxima com condição nominal	8,4 W (com U_S= 24 V DC)
Faixa de teste	500 V DC 1 min
Meio de transmissão	Cobre
Alimentação
Tensão de alimentação (DC)	24 V DC (redundante)
Faixa de tensão de alimentação	12 V DC ... 58 V DC
Conexão alimentação	através de COMBICON, máx. perfil de condutor 2,5 mm²
Rypple residual	3,6 V_PP (dentro da faixa de tensão admissível)
Consumo de corrente típico	333 mA (com U_S= 24 V DC)
Função
Tensão de controle do contato de sinalização	24 V DC (típico)
Corrente de controle do contato de sinalização	1 A (máximo)

Dados de conexão

Tipo de conexão	Conexão a parafuso
Bitola do condutor, rígida	0,2 mm² ... 2,5 mm²
Bitola do condutor, flexível	0,2 mm² ... 2,5 mm²
Bitola do condutor AWG	24 ... 12
Comprimento de decapagem	7 mm

Condições ambientais e de vida útil operacional

Condições ambientais
Grau de proteção	IP20
Temperatura ambiente (funcionamento)	-40 °C ... 70 °C
Temperatura ambiente (armazenamento/transporte)	-40 °C ... 85 °C
Umidade do ar admissível (funcionamento)	10 % ... 95 % (sem condensação)
Umidade do ar admissível (armazenamento/transporte)	10 % ... 95 % (sem condensação)
Vibração (funcionamento)	conforme IEC 60068-2-6: 5g, 150 Hz
Pressão do ar (funcionamento)	86 kPa ... 108 kPa (1500 m acima do nível do mar)
Pressão de ar (armazenamento/transporte)	66 kPa ... 108 kPa (3500 m acima do nível do mar)

Normas e disposições

Livre de substâncias nocivas à película de verniz	Sim

Certificações

Conformidade/certificações
Teste de gases nocivos	ISA S71.04.2013 G3 Harsh Group A

Dados EMC

Compatibilidade eletromagnética	Conformidade com diretriz EMC 2004/108/EG
Conformidade com diretrizes EMC	IEC 61000-6-2 IEC 61000-4-2 (ESD) Critério B
	IEC 61000-6-2 EN 61000-4-3 (campos eletromagnéticos) Critério A
	IEC 61000-6-2 IEC 61000-4-4 (burst) Critério A
	IEC 61000-6-2 IEC 61000-4-5 (surto de tensão) Critério A
	IEC 61000-6-2 IEC 61000-4-6 (resistência à interferência da linha) Critério A
Resistência contra interferência	EN 61000-6-2:2005
Emissão de interferências
Normas/Disposições	EN 61000-6-4

Características do sistema

Funcionalidade
Funcionalidade básica	Store and Forward Switch, conforme a norma IEEE 802.3

Sinalização

Código	2701418
Unidades por embalagem	1 Unidade
Nota	Produção ligada a pedido (sem retorno)
Chave comercial	DNN1
Chave de produto	DNN122
GTIN	4046356749732
Peso por unidade (inclusive embalagem)	1.050,5 g
Peso por unidade (exclusive embalagem)	900 g
País de origem	DE

EU RoHS
Cumpre os requisitos segundo a diretiva RoHS	Sim
isenções tanto quanto conhecido	15(a), 6(a)-I, 7(a), 7(c)-I
China RoHS
Environment friendly use period (EFUP)	EFUP-50 Uma lista de declaração conforme a RoHS da China relativa a artigos encontra-se na área de downloads do respectivo artigo, em "Declaração do fabricante". Para todos os artigos com EFUP-E não é emitida nem necessária uma tabela de declaração conforme a RoHS da China.
EU REACH SVHC
Nota sobre as substâncias candidatas do REACH (n.º CAS)	Lead (n.º CAS: 7439-92-1)
