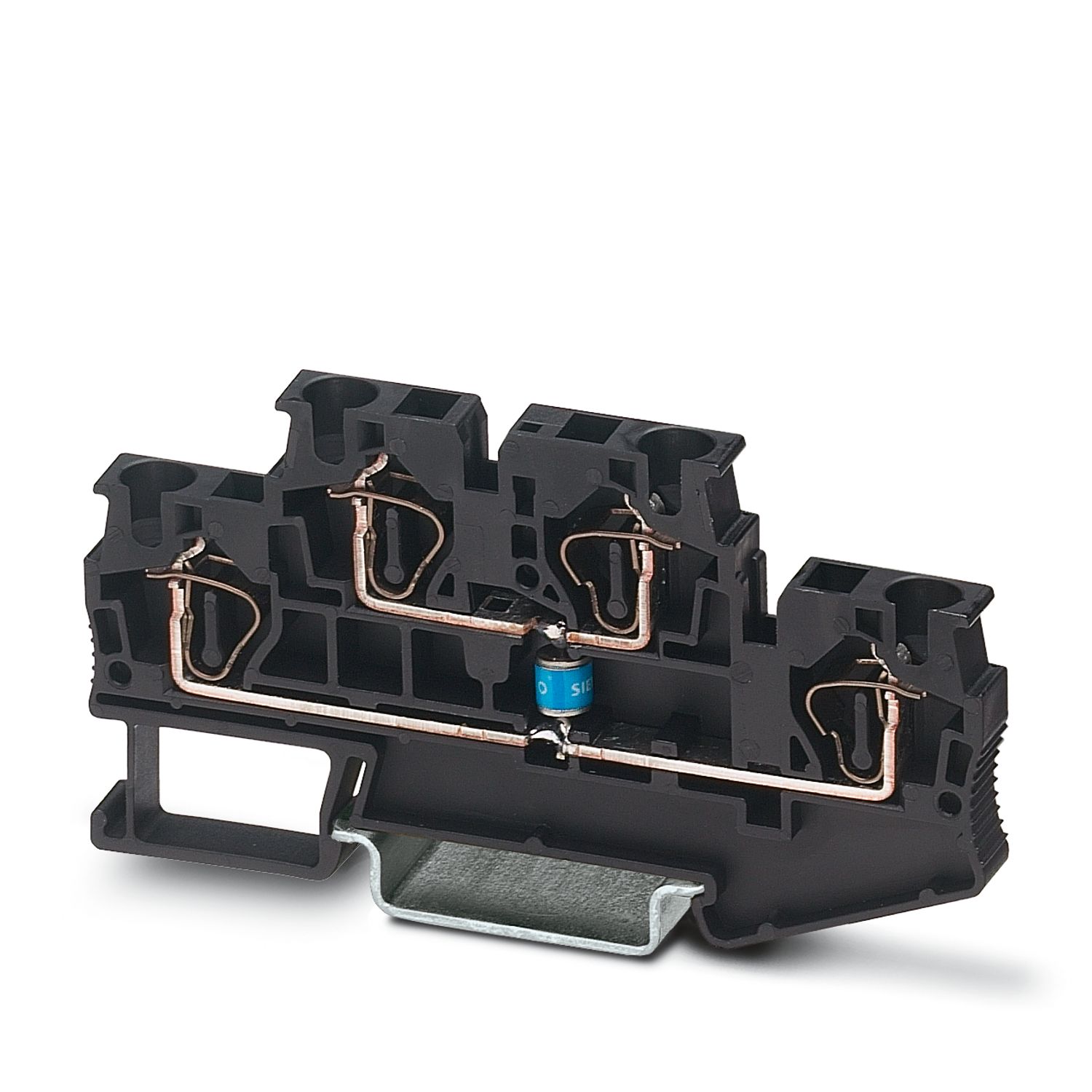

TT-STTB-F
-
Dispositivo de proteção contra surtos
2858305

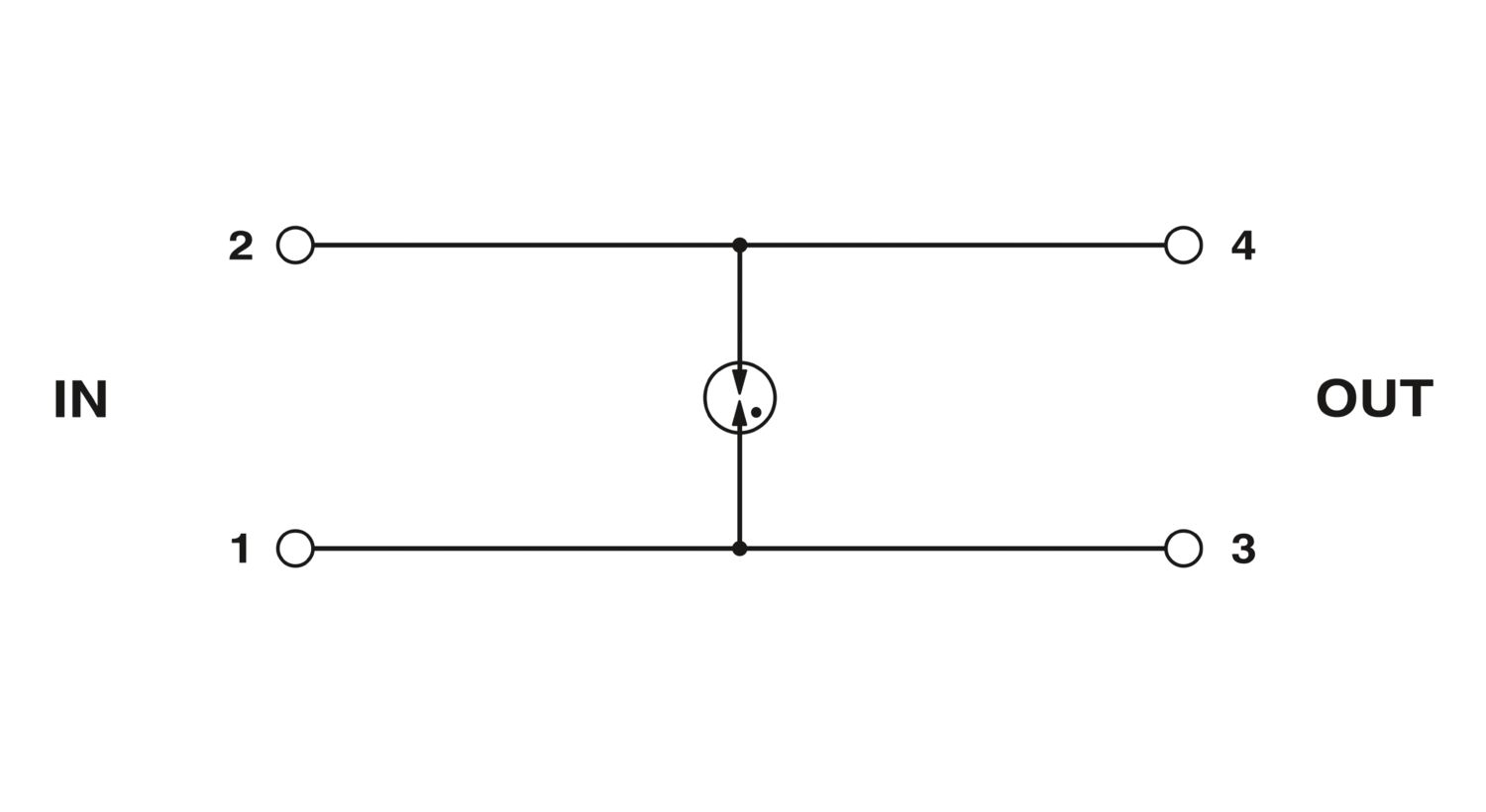

Borne à mola com protetor contra surtos a gás como proteção geral, montagem sobre NS 35/7,5
Detalhes do produto
| Tipo de produto | Proteção contra sobretensão para tecnologia MCR |
| Tipo de proteção de acordo com IEC | C1 |
| C2 | |
| D1 | |
| Formato | Borne de dois níveis |
| Sinalização de proteção contra surtos com defeito | nenhuma |
| Pares de fios por módulo | 1 |
| Tensão UN | 150 V DC |
| 110 V AC |
| Tipo de conexão | Conexão à mola |
| Bitola do condutor flexível mín. | 0,5 mm² |
| Bitola do condutor flexível máx. | 4 mm² |
| Perfil do condutor rígido mín. | 0,5 mm² |
| Perfil do condutor rígido máx. | 6 mm² |

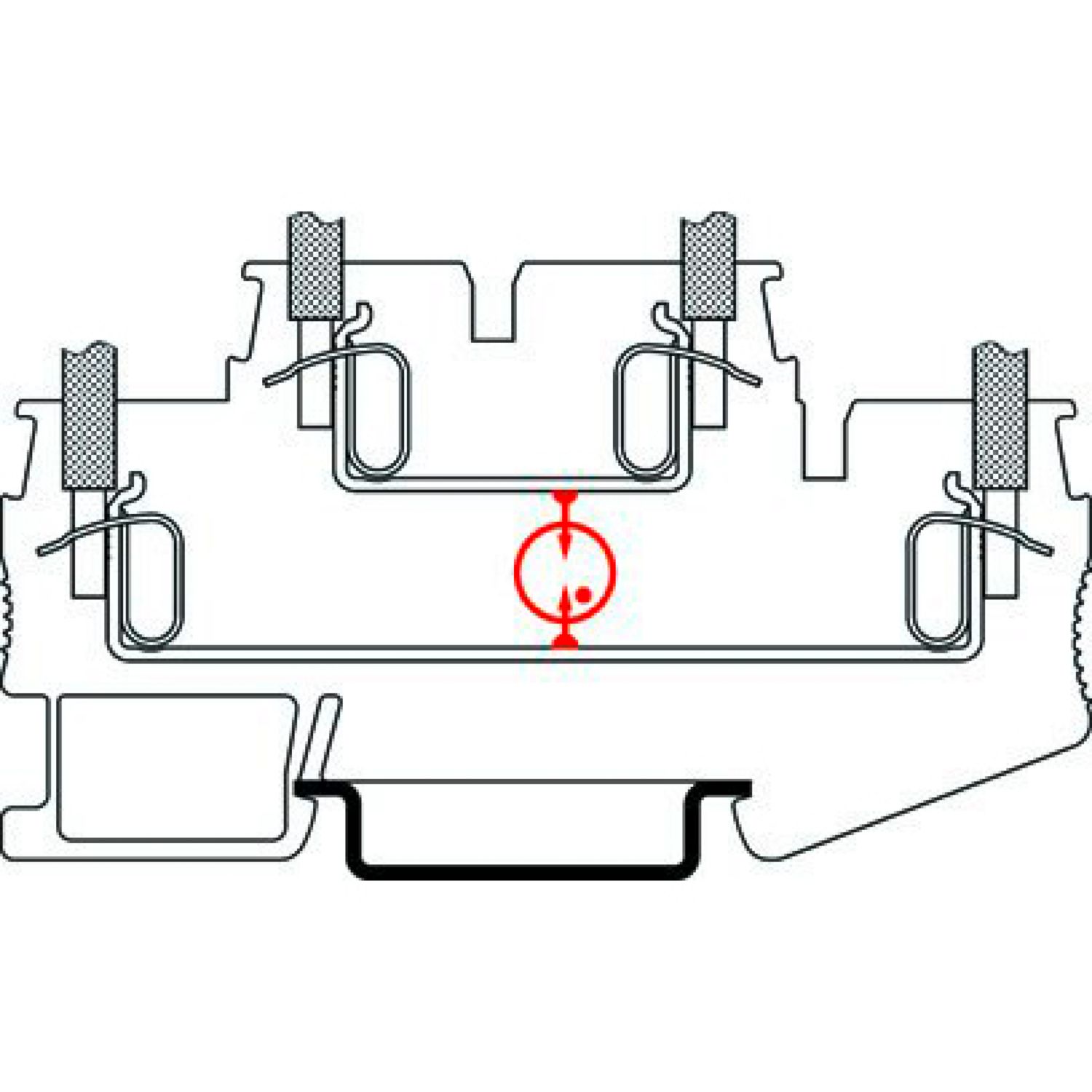

| Desenho de medidas |
|
| Largura | 6,2 mm |
| Altura | 83,5 mm |
| Profundidade | 47,5 mm |
| Classe de inflamabilidade conforme UL 94 | V0 |
| Material caixa | PA 6.6 |
| Dados mecânicos | |
| Parede lateral aberta | Sim |
| Inversão de chave | Line-Line |
| Tensão contínua mais elevada UC | 150 V DC |
| 110 V AC | |
| Máxima tensão contínua UC (condutor - condutor) | 150 V DC |
| 110 V AC | |
| Corrente efetiva IC com UC | ≤ 2 µA |
| Corrente de pico nominal In (8/20)µs (condutor-condutor) | 5 kA |
| Corrente de pico cumulativa (8/20) µs | 5 kA |
| Limitação de tensão de saída com 1 KV/µs (condutor-condutor) surto | ≤ 650 V |
| Limitação de tensão de saída com 1 KV/µs (condutor-condutor) estático | ≤ 650 V |
| Nível de proteção Up (fio-fio) | ≤ 650 V (C2 - 10 kV / 5 kA) |
| Tempo de resposta tA (condutor-condutor) | ≤ 100 ns |
| Capacidade (fio-fio) | 2 pF (1 MHz) |
| Sinalização de proteção contra surtos com defeito | nenhuma |
| Resistência a picos de corrente (fio-fio) | C1 - 1 kV / 500 A |
| C2 - 10 kV / 5 kA | |
| D1 - 500 A | |
| Resistência de corrente alternada (fio-fio) | 2,5 A - 1 s |
| Resistência de corrente alternada (fio-terra) | 2,5 A - 1 s |
| Condições ambientais | |
| Grau de proteção | IP20 |
| Temperatura ambiente (funcionamento) | -40 °C ... 85 °C |
| Distâncias de isolamento e fuga | |
| Normas / Determinações | IEC 60664-1 / VDE 0110-1 |
| Normas Especificação da tecnologia da informação | |
| Normas / Determinações | IEC 61643-21 |
| IEC 61643-21 | |
| Normas/disposições | IEC 61643-21 |
| Observação | 2000 |
| Tipo de montagem | Trilho de fixação: 35 mm |
