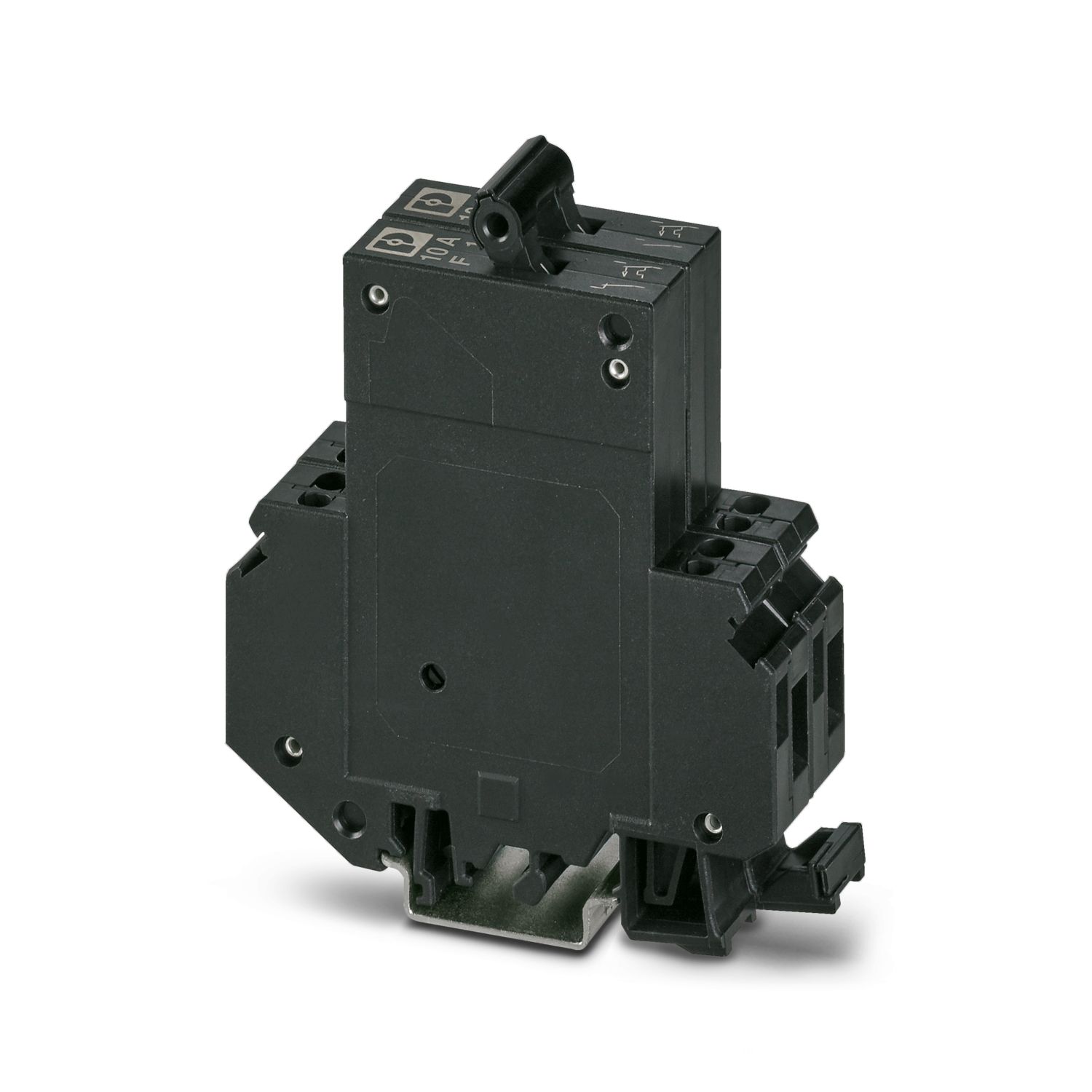

TMC 2 F1 120 10,0A - Disjuntor de proteção de equipamentos termomagnético
0914882
Interruptor de proteção termomagnético, 2 pólos, rápido, 1 fecho e 1 abridor, com base universal para montagem sobre NS 32 ou NS 35
Detalhes do produto
Tipo de produto
Disjuntor de proteção de equipamento termomagnético
Família de produtos
TMC
Formato
Módulo sobre trilho inteiriço
Número de pólos
2
Número de conexões
4
Número de linhas
2
Número de canais
1
Propriedades de isolamento
Categoria de sobretensão
II
Grau de impurezas
2
Tipo de fusível
Automático
Geral
Tensão nominal
65 V DC
Corrente nominal IN
10 A
Tensão de teste
2,5 kV
Resistência de isolamento Riso
> 100 MΩ (500 V DC)
Circuito de corrente auxiliar
240 V AC / 1 A (de baixa indutância)
65 V AC / 1 A (de baixa indutância)
Tipo de disparo
TM (termomagnético)
Resistência do equipamento
0,022 Ω
Capacidade de ruptura do curto circuito nominal Icn
800 A
2500 A (32 V DC)
Capacidade de comutação em caso de curto-circuito
2000 A (UL 1077: 65 V DC)
Resistência dielétrica
3000 V AC (Faixa de ativação)
3000 V AC (Circuito de corrente principal a auxiliar)
1500 V AC (Polo a polo)
Máx. ciclos de manobra
10000 (com 1 x In, indutivo)
Fusível
F1 (rápido)
Tipo de contato de comutação
1 elemento de contato
1 contato NF
Indicação/sinalização remota
Denominação conexão
Contato auxiliar
Tensão operacional
240 V AC
65 V DC
Corrente de operação
10 A AC (de baixa indutância)
Contato principal
Rosca
M3
Torque de aperto
0,6 ... 0,8 Nm
Comprimento de decapagem
12 mm
Pino calibrador
A3
Bitola do condutor, fixa
0,2 mm² ... 6 mm²
Bitola do condutor AWG
24 ... 10 (convertido conforme IEC)
Bitola de condutor flexível
0,2 mm² ... 4 mm²
Bitola de condutor flexível (terminal tubular sem luva de plástico)
0,25 mm² ... 4 mm²
Bitola de condutor flexível (terminal tubular com luva de plástico)
0,25 mm² ... 2,5 mm²
2 condutores com o mesmo perfil, fixos
0,2 mm² ... 0,75 mm²
2 condutores com o mesmo perfil, flexíveis
0,2 mm² ... 0,75 mm²
2 condutores com a mesma bitola, flexíveis com AEH sem suporte de plástico
0,25 mm² ... 1 mm²
2 condutores com a mesma bitola flexíveis com terminal tubular TWIN com luva de plástico
0,5 mm² ... 2,5 mm²
Corrente nominal
10 A
Tensão nominal
250 V AC
65 V DC
Contato auxiliar
Rosca
M3
Torque de aperto
0,6 ... 0,8 Nm
Comprimento de decapagem
12 mm
Pino calibrador
A1
Bitola do condutor, fixa
0,2 mm² ... 2,5 mm²
Bitola do condutor AWG
24 ... 14 (convertido conforme IEC)
Bitola de condutor flexível
0,2 mm² ... 1,5 mm²
Bitola de condutor flexível (terminal tubular sem luva de plástico)
0,25 mm² ... 2,5 mm²
Bitola de condutor flexível (terminal tubular com luva de plástico)
0,25 mm² ... 1,5 mm²
2 condutores com o mesmo perfil, fixos
0,2 m² ... 0,75 m²
2 condutores com o mesmo perfil, flexíveis
0,2 m² ... 0,75 mm²
2 condutores com a mesma bitola, flexíveis com AEH sem suporte de plástico
0,25 mm² ... 0,5 mm²
2 condutores com a mesma bitola flexíveis com terminal tubular TWIN com luva de plástico
0,5 mm² ... 0,75 mm²
Corrente nominal
10 A
Tensão nominal
250 V AC
65 V DC
Contato principal
Tipo de conexão
Conexão a parafuso
Rosca
M3
Torque de aperto
0,6 Nm ... 0,8 Nm
Comprimento de decapagem
12 mm
Bitola do condutor, flexível
0,2 mm² ... 4 mm²
Bitola do condutor, fixa
0,2 mm² ... 6 mm²
Bitola do condutor AWG
24 ... 10
2 condutores com a mesma bitola flexíveis com terminal tubular TWIN com luva de plástico
0,5 mm² ... 2,5 mm²
Bitola do condutor flexível com terminal tubular com capa isolante
0,2 mm² ... 2,5 mm²
Bitola do condutor flexível com terminal tubular sem capa isolante
0,25 mm² ... 4 mm²
Contato auxiliar
Tipo de conexão
Conexão a parafuso
Rosca
M3
Torque de aperto
0,6 Nm ... 0,8 Nm
Comprimento de decapagem
12 mm
Bitola do condutor, flexível
0,2 mm² ... 1,5 mm²
Bitola do condutor, fixa
0,2 mm² ... 2,5 mm²
Bitola do condutor AWG
24 ... 14
Bitola do condutor flexível com terminal tubular com capa isolante
0,25 mm² ... 1,5 mm²
Bitola do condutor flexível com terminal tubular sem capa isolante
0,25 mm² ... 2,5 mm²
Largura
25 mm
Altura
82,5 mm
Profundidade
96 mm
Cor
preto (RAL 9005)
Classe de inflamabilidade conforme UL 94
V-2
Grupo de material isolante
II
Material isolante
PA66
Dados mecânicos
Parede lateral aberta
Não
Condições ambientais
Grau de proteção
IP30 (Faixa de ativação)
IP20 (Faixa de conexão)
Temperatura ambiente (funcionamento)
-30 °C ... 60 °C
Teste de umidade
240 h, 95 % RH, 40 °C
Normas/disposições
EN 60934
Normas/disposições
UL 1077
Tipo de montagem
Trilho de fixação: 35 mm
Código
0914882
Unidades por embalagem
3 Unidade
Chave comercial
CLA1
Chave de produto
CLA121
Página de catálogo
Página 282 (CL-2002)
GTIN
4017918009564
Peso por unidade (inclusive embalagem)
133,13 g
Peso por unidade (exclusive embalagem)
131 g
País de origem
DE
ECLASS
ECLASS-13.0
27140401
ETIM
ETIM 9.0
EC003538
UNSPSC
UNSPSC 21.0
39121400
CSA
ID de certificação: 074317
UL certificado
ID de certificação: FILE E 140459
EAC
ID de certificação: EAC-Zulassung
EAC
ID de certificação: RU C-DE.A*30.B01546
Autorização de símbolos VDE
ID de certificação: 40029348
UAE-RoHS
ID de certificação: 23-10-88787
EU RoHS
Cumpre os requisitos segundo a diretiva RoHS
Sim
isenções tanto quanto conhecido
6(c)
