FP 0,8/ 80-FV-SL 7,85
-
Conectores fêmea SMD
1545349

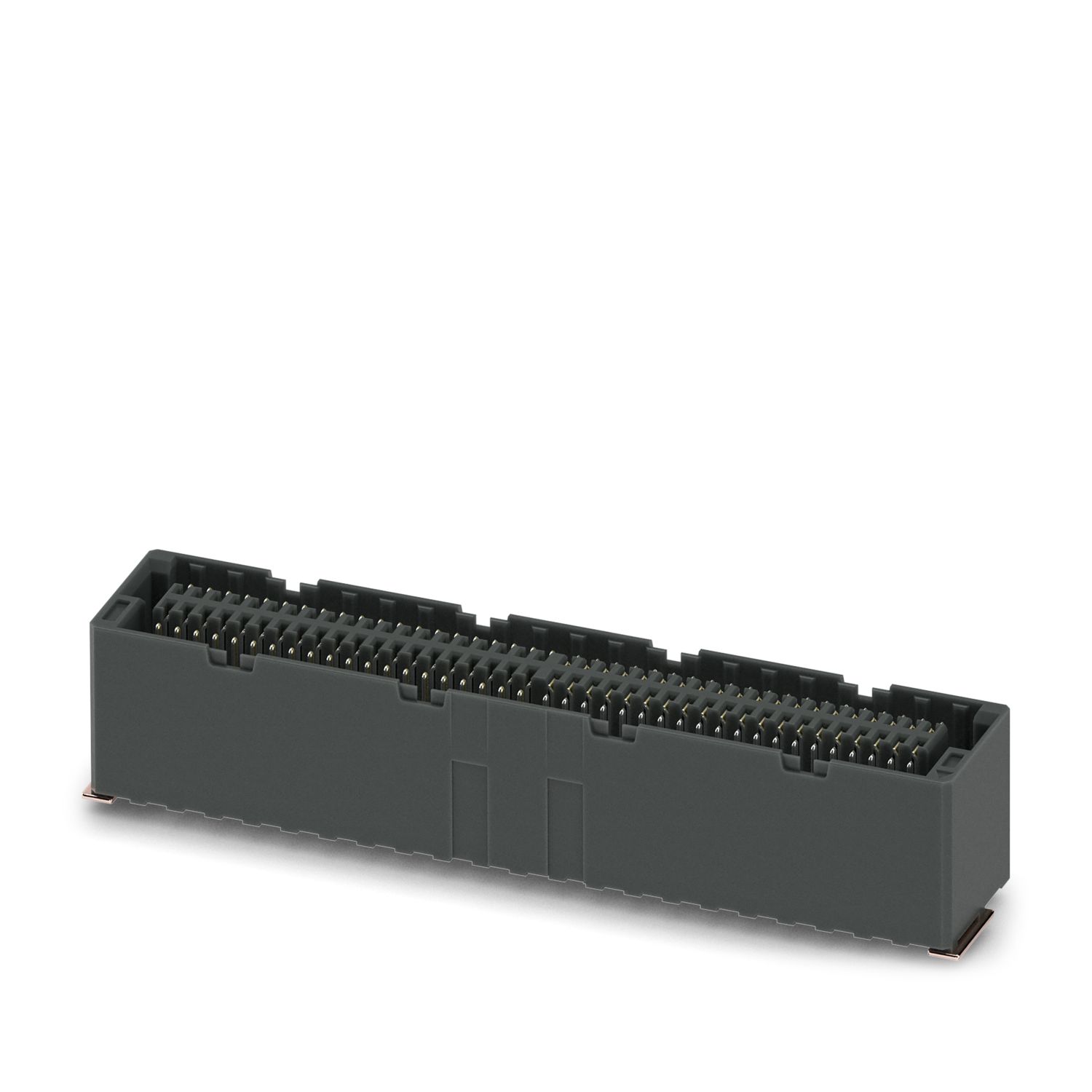

Régua à mola SMD, corrente nominal: 1,7 A, tensão de teste: 500 V AC, número de polos: 80, passo: 0,8 mm, cor: preto, superfície de contato: Au, tipo de contato: Soquete, montagem: SMD solda
Número de polos
Detalhes do produto
| Tipo de produto | Régua à mola SMD |
| Família de produtos | FP 0,8/...-FV-SL 7,85 |
| Número de pólos | 80 |
| Passo | 0,8 mm |
| Número de linhas | 2 |
| Layout de pinos | Geometria linear do pad |
| Propriedades | |
| Corrente nominal IN | 1,7 A IEC 60512-5-2:2002-02 (a 20 °C, 80 polos) |
| Resistência de passagem | 15 mΩ |
| Tensão de teste | 500 V AC IEC 60512-4-1:2003-05 |
| Transmissão de dados | |
| Velocidade de transmissão de dados | 16 GBit/s |
| Tipo de montagem | SMD solda |
| Layout de pinos | Geometria linear do pad |
| Instruções de processamento | |
| Processo | Solda por refusão |
| Moisture Sensitive Level | MSL 1 |
| Classificação Temperatura Tc | 260 °C |
| Ciclos de solda na refusão | 3 |
| Dados de material - contato | |
| Nota | Conforme WEEE/RoHS, sem filamentos conforme IEC 60068-2-82/JEDEC JESD 201 |
| Material de contato | Liga de Cu |
| Condições da superfície | Revestimento seletivo |
| Superfície metálica da área de contato (camada de cobertura) | Ouro (Au) |
| Superfície metálica da área de contato (camada intermédia) | Níquel (Ni) |
| Superfície metálica da área de solda (camada de cobertura) | Estanho (Sn) |
| Superfície metálica da área de solda (camada intermédia) | Níquel (Ni) |
| Dados de material - caixa | |
| Cor (Caixa) | preto (9005) |
| Material isolante | LCP |
| Grupo de material isolante | IIIb |
| CTI conforme IEC 60112 | 150 |
| Classe de inflamabilidade conforme UL 94 | V0 |
| Instrução para funcionamento | A tensão admissível em operação é calculada em função da aplicação tendo em consideração as distâncias de isolamento e fuga no âmbito dos requisitos de isolamento conforme IEC 60664-1. |
| Dados dos processos de solda | Os artigos são adequados para a montagem em ambos os lados e para solda em posição elevada. |
| Desenho de medidas |
|
| Passo | 0,8 mm |
| Largura [w] | 36,78 mm |
| Altura [h] | 8,45 mm |
| Comprimento [l] | 6,9 mm |
| Altura de montagem | 7,8 mm |
| Aplicação | |
| Sobreposição de contatos | 0,8 mm |
| Desvio do centro | ± 0,7 mm nos eixos longitudinal e transversal |
| Altura da pilha | 9 mm Tolerância: +1,5 mm (em combinação com Família de produtos:FP 0,8/...-MV-SL 1,15) |
| 10,5 mm Tolerância: +1,5 mm (em combinação com Família de produtos:FP 0,8/...-MV-SL 2,65) | |
| 15 mm Tolerância: +1,5 mm (em combinação com Família de produtos:FP 0,8/...-MV-SL 7,15) | |
| 16,5 mm Tolerância: +1,5 mm (em combinação com Família de produtos:FP 0,8/...-MV-SL 8,65) | |
| Comprimento de fricção dos contatos | 1,5 mm |
| Tolerância angular | ± 5 ° nos eixos longitudinal e transversal (ao encaixar) |
| ± 5 ° nos eixos longitudinal e transversal (em estado conectado) | |
| Desvio axial no sentido X (longitudinal) | ± 0,3 mm (Compensação de tolerância em estado conectado) |
| Desvio axial no sentido Y (transversal) | ± 0,3 mm (Compensação de tolerância em estado conectado) |
| Design de placa de circuito impresso | |
| Geometria Pad | 0,5 x 1,1 mm |
| Teste térmico | Grupo de teste C | |
| Especificação de teste | IEC 60512-5-2:2002-02 |
| Número de polos verificado | 80 |
| Resistência de isolamento | |
| Especificação de teste | IEC 60512-3-1:2002-02 |
| Resistência de isolamento de polos adjacentes | ≥ 5 GΩ |
| Distâncias de isolamento e fuga | | |
| Grupo de material isolante | IIIb |
| Valor mínimo das distâncias de isolamento e fuga | 0,25 mm |
| Teste de vibração | |
| Especificação de teste | IEC 60068-2-6:2007-12 |
| Frequência | 10 - 2000 - 10 Hz |
| Velocidade Sweep | 1 oitava/min |
| Amplitude | 1,5 mm (10 Hz ... 60,1 Hz) |
| Aceleração | 200 m/s² (58 Hz ... 2000 Hz) |
| Duração do teste por eixo | 2,5 h |
| Sentidos de teste | Eixo X, Y e Z |
| Teste de vida útil | |
| Especificação de teste | IEC 60512-9-1:2010-03 (norma de referência) |
| Tensão suportável de impulso ao nível do mar | 0,8 kV |
| Resistência de passagem R1 | 15 mΩ |
| Resistência de passagem R2 | 15 mΩ |
| Ciclos de encaixe | 500 |
| Resistência de isolamento de polos adjacentes | ≥ 5 GΩ |
| Teste climático | |
| Especificação de teste | IEC 60512-11-7:2003-05 |
| Estresse por corrosão | Método 1, 10 dias |
| Tensão alternada suportável | 500 V AC |
| Choques | |
| Especificação de teste | IEC 60068-2-27:2008-02 |
| Tipo de choque | semisenoidal |
| Aceleração | 490 m/s² |
| Duração do choque | 11 ms |
| Sentidos de teste | Eixo X, Y e Z (positivo e negativo) |
| Condições ambientais | |
| Temperatura ambiente (operação) | -55 °C ... 125 °C |
| Temperatura ambiente (armazenamento/transporte) | -40 °C ... 70 °C |
| Umidade relativa do ar (armazenamento/transporte) | 30 % ... 70 % |
| Temperatura ambiente (montagem) | -5 °C ... 100 °C |
| Desenho de medidas |
|
| Tipo de embalagem | Cinta com 56 mm de largura |
| Largura da fita [W] | 56 mm |
| Medida exterior da bobina [W2] | ≤ 62,4 mm |
| Diâmetro de bobina [A] | ≤ 330 mm |
| Tipo de embalagem | Bolsa transparente |
| Nível ESD | (D) eletrostaticamente dissipativo |
| Especificação de teste | DIN EN 61340-5-1 (VDE 0300-5-1): 2008-07 |
Produtos compatíveis
Suas vantagens
Conexões mecânicas e elétricas confiáveis graças ao sistema de contato dos dois lados ScaleX
Robustez: tecnologia ScaleX para uma elevada compensação de tolerância e proteção dos contatos
Design flexível do equipamento: diversos números de polos, formatos e alturas de pilha com grande segurança de conexão
Perguntas frequentes
O que é ScaleX?
ScaleX é a marca registrada de tecnologia para o nosso sistema de contato patenteado. O contato duplo único oferece uma conexão confiável, robusta e uma elevada compensação de tolerância ao encaixar as placas de circuito impresso.... Ver mais
ScaleX é a marca registrada de tecnologia para o nosso sistema de contato patenteado. O contato duplo único oferece uma conexão confiável, robusta e uma elevada compensação de tolerância ao encaixar as placas de circuito impresso.
Ver menosO que torna o conector placa a placa da série FP 0,8 tão especial?
O FP 0,8 é o nosso conector multifuncional para a conexão de placas de circuito impresso no dispositivo. Graças a nosso sistema de contato ScaleX, o conector placa a placa é um especialista versátil em matéria de robustez, flexibilidade e variabilida... Ver mais
O FP 0,8 é o nosso conector multifuncional para a conexão de placas de circuito impresso no dispositivo. Graças a nosso sistema de contato ScaleX, o conector placa a placa é um especialista versátil em matéria de robustez, flexibilidade e variabilidade. É particularmente impressiva a transmissão de dados de até 52 GBit/s e a elevada capacidade de transmissão de corrente de 1,7 A por contato (corrente nominal). Outra vantagem: para o FP 0,8 existe a variante blindada e não blindada, para que você possa usá-lo individualmente, dependendo de seus requisitos.
Ver menosEm que números de polos está disponível o conector placa a placa FP 0,8?
O FP 0,8 está disponível nos números de polos 12, 20, 32, 52 e 80, como variante blindada e não blindada.
Também posso obter correntes nominais superiores a 1,7 A por contato?
O limite superior da corrente nominal é de 1,7 A por contato para um conector completamente energizado. Se forem energizados, por exemplo, quatro polos, é possível obter 3,9 A por contato (a uma temperatura ambiente de 20 °C).... Ver mais
O limite superior da corrente nominal é de 1,7 A por contato para um conector completamente energizado. Se forem energizados, por exemplo, quatro polos, é possível obter 3,9 A por contato (a uma temperatura ambiente de 20 °C).
Ver menosComo os contatos de solda da série FP 0,8-SH blindada e da série FP 0,8-SL não blindada podem ser testados?
Nas séries FP 0,8-SH e FP 0,8-SL, os pontos de solda dos contatos de sinal estão localizados sob a caixa de plástico do conector. O resultado da solda pode ser verificado por meio de uma tomografia computadorizada ou análise de raios X.
As diferentes variantes de artigos da série FP 0,8 são compatíveis com relação à área de cobertura?
Os artigos da série FP 0,8-SL sem blindagem são compatíveis com a área de cobertura dos artigos FP 0,8-SH com blindagem. Portanto, é possível alternar com flexibilidade entre os itens das séries FP 0,8-SH e FP 0,8-SL sem a necessidade de adaptar o la... Ver mais
Os artigos da série FP 0,8-SL sem blindagem são compatíveis com a área de cobertura dos artigos FP 0,8-SH com blindagem. Portanto, é possível alternar com flexibilidade entre os itens das séries FP 0,8-SH e FP 0,8-SL sem a necessidade de adaptar o layout da placa de circuito impresso.
