PV-CF/M-S-2,5-6 SET EC
-
Conector
1706821

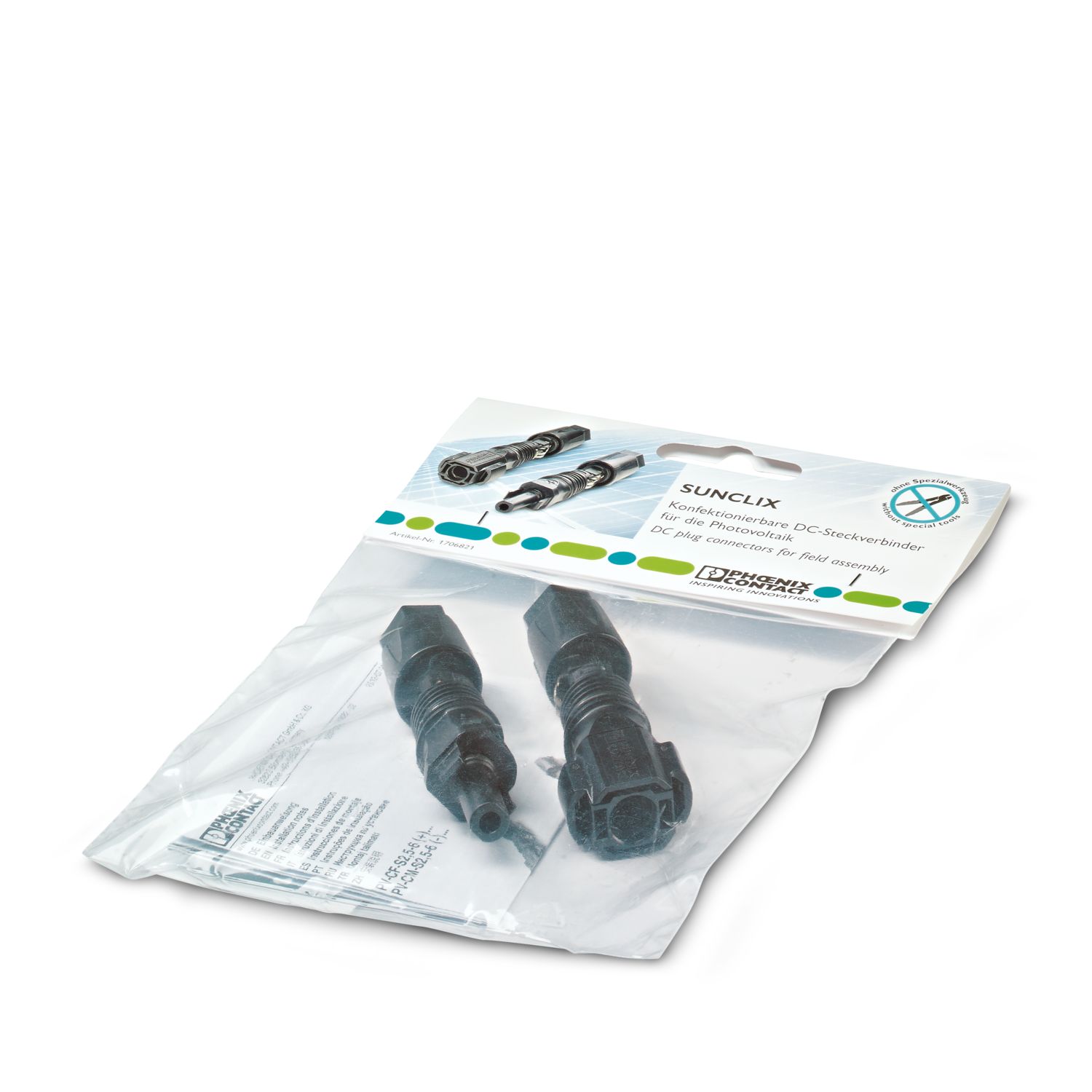

Conector, Família de artigos: SUNCLIX, material da caixa: PPE, cor: preto, bitola do condutor mín.: 2,5 mm2, bitola do condutor máx.: 6 mm2, corrente nominal: 27 A, Tipo de conexão: Força de mola, Tipo de contato: Soquete/pino
Detalhes do produto
| Indicação de segurança | |
| Indicações de segurança | • ATENÇÃO: Coloque em operação apenas produtos em perfeito estado. Os produtos devem ser verificados quanto a danos com regularidade. Produtos defeituosos devem ser imediatamente colocados fora de funcionamento. Substitua os produtos danificados. Não é possível repará-los. |
| • ATENÇÃO: Apenas pessoal técnico com qualificações eletrotécnicas pode instalar e operar o produto, observando as seguintes indicações de segurança. O pessoal técnico precisa estar familiarizado com os fundamentos da eletrotécnica. Eles devem estar capacitados para reconhecer perigos e evitá-los. O símbolo correspondente na embalagem indica que é necessário pessoal especializado em eletrotécnica para a instalação e operação. | |
| ATENÇÃO: Os conectores não podem ser conectados nem separados sob carga. Uma inobservância ou uma utilização indevida poderão ter como consequência danos físicos e/ou materiais. | |
| • Os produtos são adequados para áreas de aplicação na construção de instalações, controladores e equipamentos elétricos. | |
| • Os produtos montados não podem ser manipulados nem abertos indevidamente. | |
| • Utilize somente conectores acoplados que estejam especificados conforme as normas indicadas nos dados técnicos (p. ex. aqueles indicados nos acessórios do produto na Internet em phoenixcontact.com/products). | |
| • A utilização direta do produto em combinação com equipamentos de outros fabricantes é da responsabilidade do usuário. | |
| • Em caso de tensões operacionais > 50 VAC, as caixas de conectores com condutividade elétrica precisam ser aterradas | |
| • Certifique-se de que o terra funcional e de proteção estão conectados corretamente. | |
| • Observe os respectivos dados técnicos. Os dados encontram-se nestes locais: o No produto o Na etiqueta da embalagem o Na documentação fornecida o Na Internet em phoenixcontact.net/products junto do produto |
|
| • Devem ser observadas as instruções de instalação/documentação Design-In na área de downloads na Internet em phoenixcontact.com/products junto do produto. | |
| • Feche os conectores não conectados com uma tampa de proteção. Os acessórios adequados podem ser encontrados na área de acessórios do artigo em questão na Internet em phoenixcontact.com/products junto do produto | |
| • O conector aquece em operação normal. Dependendo das condições ambientais, a superfície do conector pode aquecer de modo progressivo. Nesse caso, o usuário é responsável pela colocação de placas de advertência (ex. DIN EN ISO 13732-1:2008-12). | |
| • Opere o conector apenas em estado totalmente conectado e travado. | |
| • Ao colocar o condutor, certifique-se de que a carga de tração sobre os conectores não está acima dos limites estabelecidos normativamente. | |
| • Observe o raio de flexão mínimo do condutor. Coloque o condutor sem o torcer. | |
| Tipo de produto | Conjunto de conectores de encaixe |
| Família de produtos | SUNCLIX |
| Propriedades de isolamento | |
| Classe de proteção | II |
| Grau de impurezas | 2 |
| Tensão de teste (II/2) | 1000 V |
| Tensão de teste (III / 2) | 1100 V |
| Tensão de teste (III / 2) | 12 kV |
| Tensão de teste (III/2) | 12,8 kV |
| Tensão de teste (III/3) | 12 kV |
| Corrente de dimensionamento (2,5 mm²) | 27 A |
| Corrente de dimensionamento (4,0 mm²) | 35 A |
| Corrente de dimensionamento (6,0 mm²) | 40 A |
| Resistência de passagem | 0,45 mΩ |
| Tipo de conexão | Força de mola |
| Torque de aperto | 2 Nm ±0,1 Nm |
| Desenho de medidas |
|
| Largura | 19 mm |
| Altura | 26,4 mm |
| Comprimento | 99,2 mm |
| Cor | preto |
| Cor da parte da caixa | preto |
| Classe de inflamabilidade conforme UL 94 | V0 |
| Grupo de material isolante | I / CTI 600 |
| Material vedação | EPDM |
| Material isolante | mPPE |
| Superfície de contato | Prata Ag |
| Material caixa | PPE |
| Material de vedação do cabo | EPDM |
| Material de contato | Cu |
| Material superfície de contato | Ag |
| Material suporte do contato | PPE |
| Material anel O | EPDM |
| Material da conexão roscada | PPE |
| Tipo de cabo | Condutores PV1-F |
| Diâmetro externo de linha | 5,5 mm ... 8 mm |
| Condutor individual, perfil | 2,5 mm² 6 mm² |
| Força de extração do cabo | > 330 N |
| Dados mecânicos | |
| Força de inserção | 45 N ±10 N |
| Força de tração | 250 N ±50 N |
| Condições ambientais | |
| Grau de proteção (encaixado) | IP66/IP68 (2 m / 24 h) |
| Grau de proteção | IP66/IP68 (2 m / 24 h) |
| Temperatura ambiente (funcionamento) (Conector/soquete) | -40 °C ... 85 °C |
| Temperatura ambiente (montagem) | -25 °C ... 50 °C |
