SACC-VB-3CON-M16/A-1L-SV 110V
-
Conector de válvula
1452152
Conector de válvula, Universal, 3-polos, Conector de válvula A, Conexão a parafuso, conexão para cabos M16, diâmetro externo de linha 6 mm ... 8 mm
Detalhes do produto
| Instrução de montagem: | IMPORTANTE: Ao instalar os cabos, observe os raios de flexão admissíveis, pois forças radiais excessivas comprometem o grau de proteção. Neutralize cargas mecânicas antes do conector, por ex., com abraçadeiras. |
| Tipo de produto | Conector para válvulas |
| Tipo de sensor | Universal |
| Número de pólos | 3 |
| Quantidade de saídas de cabos | 1 |
| Blindado | não |
| Conexão Pg | M16 |
| Propriedades de isolamento | |
| Categoria de sobretensão | II |
| Grau de impurezas | 3 |
| Classe de inflamabilidade conforme UL 94 | HB |
| Material vedação | NBR |
| Material da caixa conector de válvula | PA |
| Material de contato | CuZn |
| Material superfície de contato | CuSn |

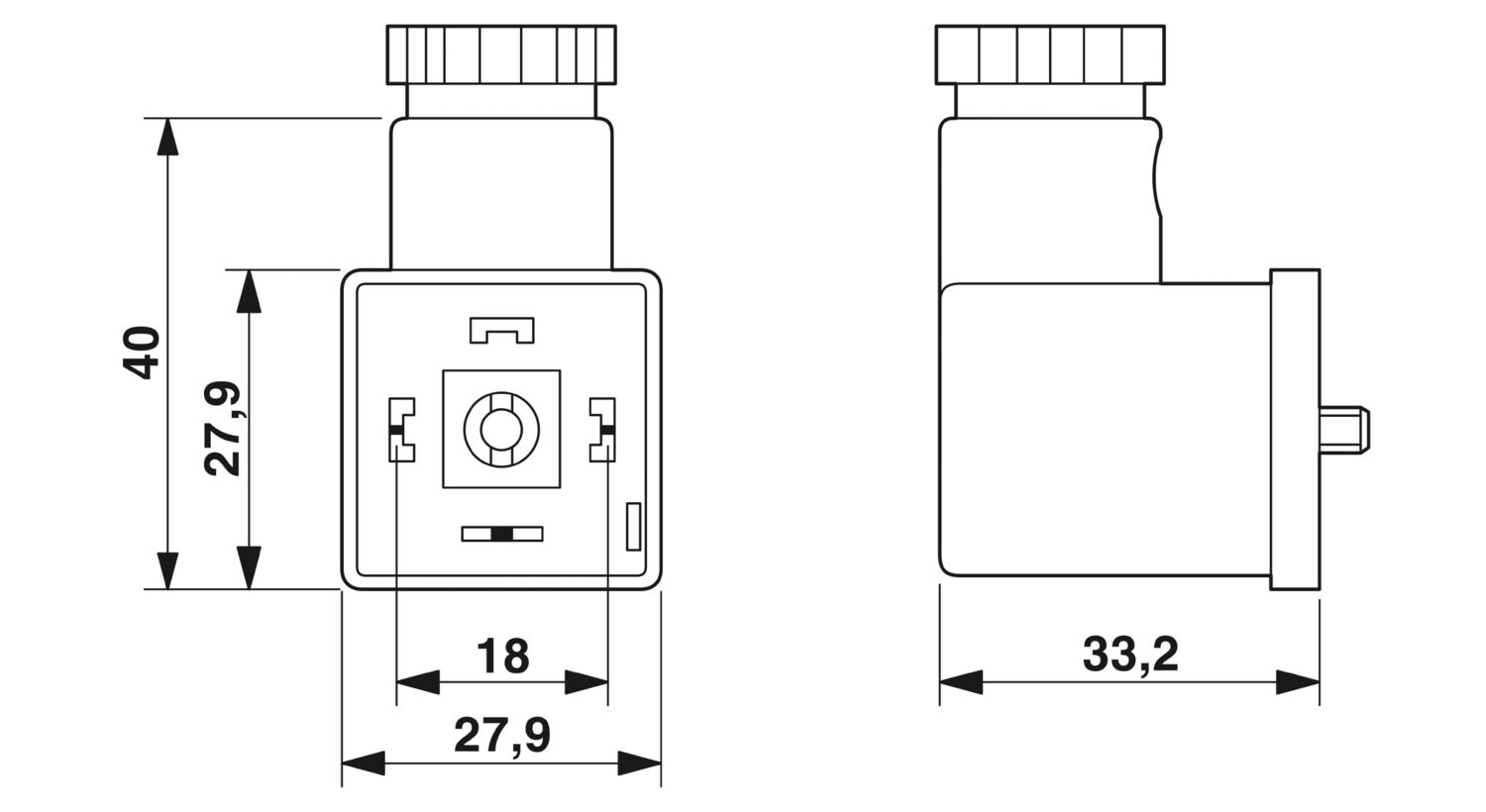

| Desenho de medidas |
|
| Largura | 27,9 mm |
| Altura | 33,2 mm |
| Comprimento | 40 mm |
| Medida externa | |
| Diâmetro externo | 6 mm ... 8 mm |
| Resistência de passagem | ≤ 4 mΩ |
| Resistência de isolamento | > 2 GΩ |
| Tensão UN | 110 V AC |
| 110 V DC | |
| Corrente nominal IN | 1,5 A |
| Ligação de proteção | Proteção contra surto; Varistor |
| Valores característicos do conector de válvula | |
| Parafusos de fixação | M3 x 33,5 |
| Dados mecânicos | |
| Ciclos de encaixe | 50 (Conector de encaixe de válvula) |
| Indicação de estado | LED (amarelo) |
| Indicação de estado disponível | sim |
| Tipo de conexão | Conexão a parafuso |
| Perfil de conexão | 0,25 mm² ... 1,5 mm² |
| Perfil de conexão AWG | 24 ... 16 |
| Torque de aperto | 1,8 Nm ±0,2 Nm (Parafuso de pressão) |
| 0,4 Nm ±0,1 Nm (Parafuso central) | |
| 0,2 Nm ±0,1 Nm (Parafuso de contato) |
| Conexão 1 | |
| Formato da cabeça | Conector de válvula |
| Tipo de rosca da cabeça | A |
| Condições ambientais | |
| Grau de proteção | IP65 |
| Temperatura ambiente (funcionamento) (Conector de válvula) | -25 °C ... 60 °C (Conector de válvula) |
| Designação padrão | Conector de encaixe para válvulas |
| Normas/disposições | EN 175301-803 |
