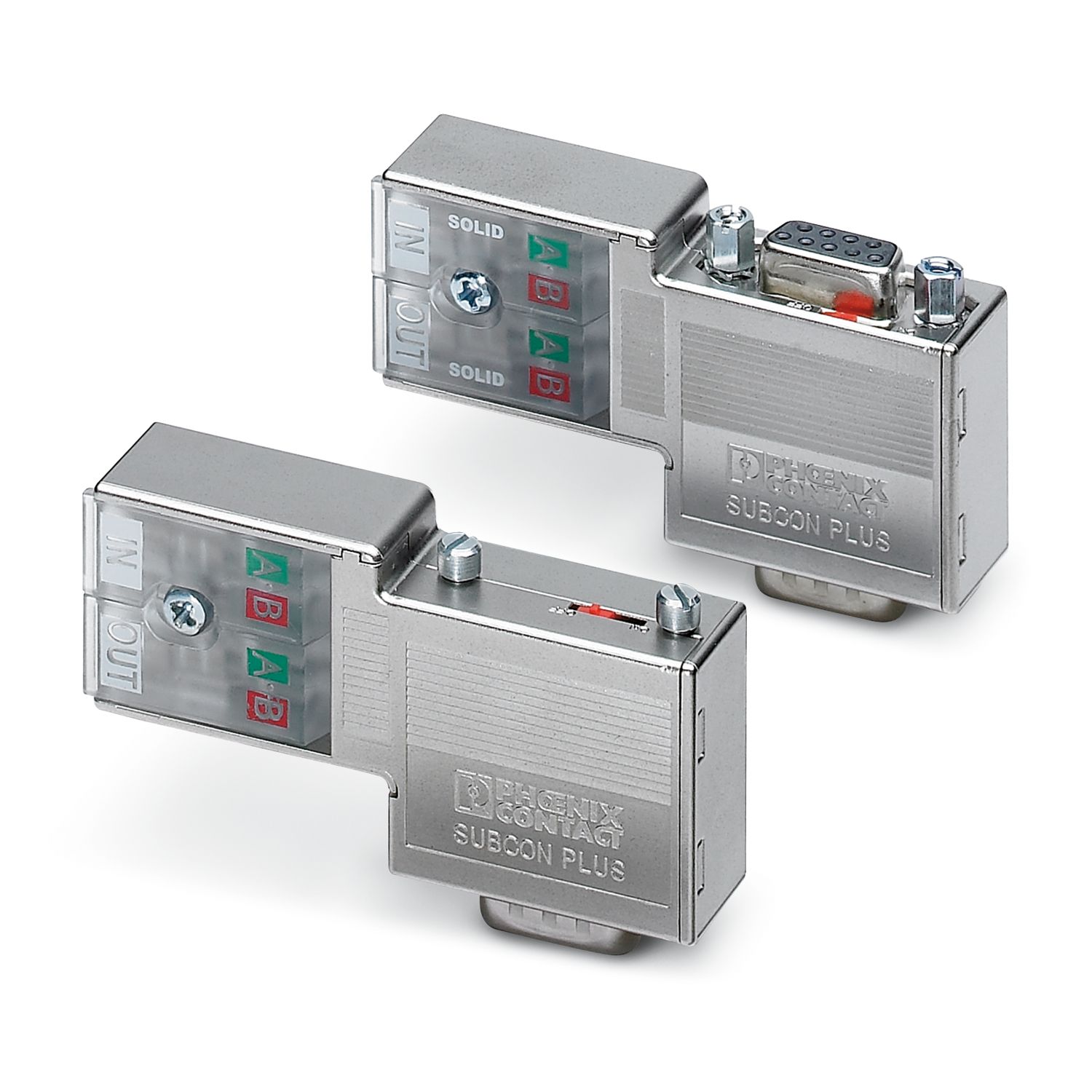

SUBCON-PLUS-PROFIB/PG/FC 90
-
Conector de barramento D-SUB
2313287
Conector D-SUB, 9 polos, pino, saída de cabos de 90°, sistema de bus: PROFIBUS DP até 12 MBit/s, com soquete PG-D-SUB para a conexão de um dispositivo de programação, resistor de terminação comutável via chave deslizante, atribuição de pinos: 3, 5, 6, 8; tecnologia de conexão IDC
Detalhes do produto
| Tipo de produto | Conector de dados |
| Definição das conexões | 3, 5, 6, 8 |
| Tensão UN | 60 V AC/DC |
| Corrente nominal IN | 1 A |
| Meio de transmissão | Cobre |
| Conexão de encaixe D-SUB | |
| Tipo de conexão | Conector D-SUB |
| Bornes de conexão rápida | |
| Tipo de conexão | Conexão rápida IDC |
| Perfil do condutor rígido mín. | 0,32 mm² |
| Bitola do condutor AWG mín. | 22 |
| Conexão de programação | |
| Tipo de conexão | Conector D-SUB |
| Sistema Bus | PROFIBUS DP |
| Sinal | PROFIBUS |

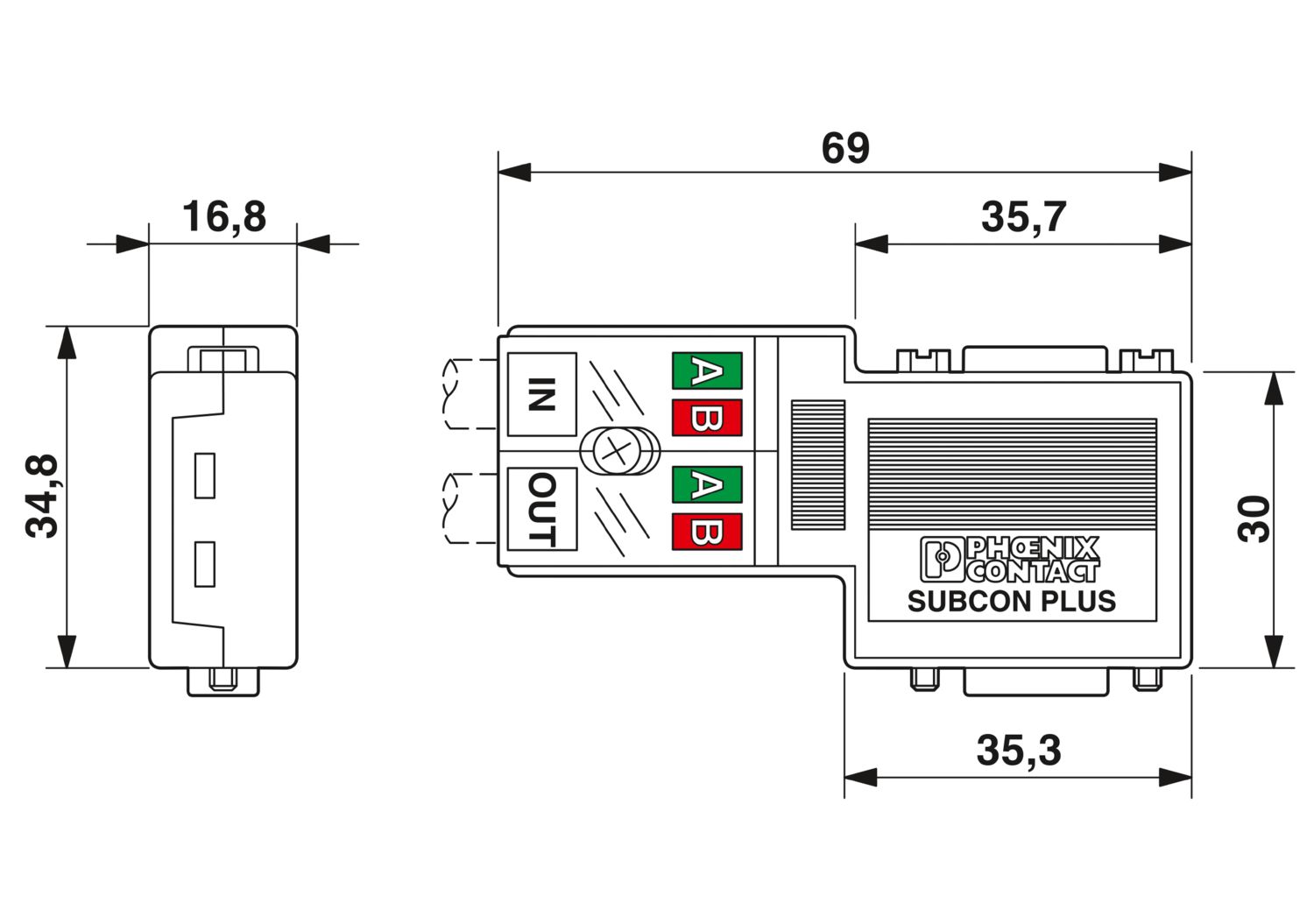

| Desenho de medidas |
|
| Largura | 16,8 mm |
| Altura | 34,8 mm |
| Comprimento | 69 mm |
| Material (Caixa) | ABS (Metalizado) |
| Diâmetro externo de linha | 7,6 mm ... 8,4 mm (Linha de bus de entrada) |
| Dados mecânicos | |
| Ciclos de encaixe | > 200 |
| Condições ambientais | |
| Grau de proteção | IP20 |
| Temperatura ambiente (funcionamento) | -20 °C ... 75 °C |
| Temperatura ambiente (armazenamento/transporte) | -25 °C ... 80 °C |
