HC-B 16-TMSO1STM32G/M32S-EEE
-
Caixa
1580492

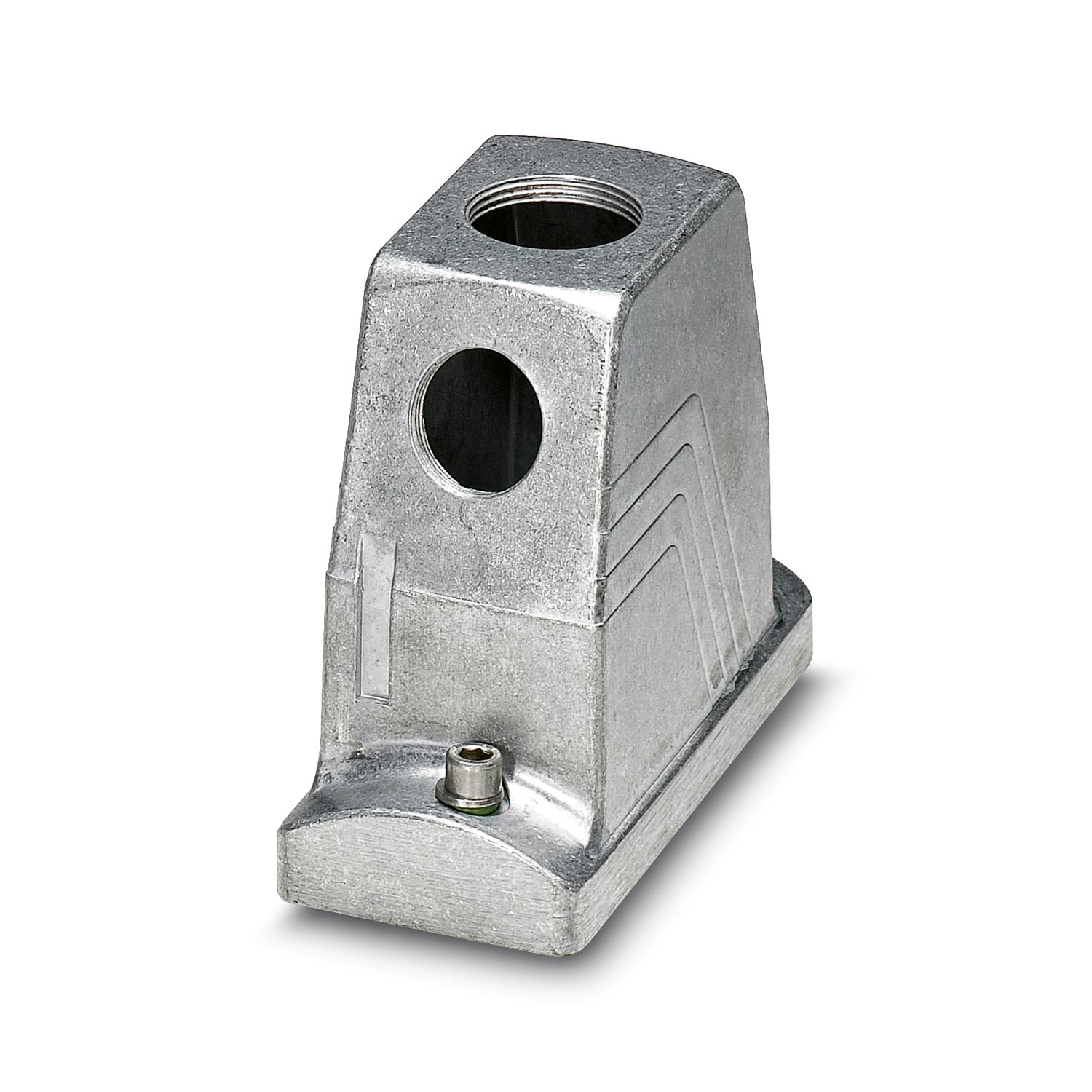

Carcaça HEAVYCON ADVANCE B16, com travamento a parafuso (hexagonal interno) de aço, alumínio resistente à água do mar, altura 100 mm, com rosca, saída de cabo reta 1x M32 e M32, sem superfície; vedação condutora (propriedades EMC)
Detalhes do produto
| Geral | para contatos HC-B16, BB32, D40, DD72, HS6, HV6, M, K |
| Tipo de produto | Caixa com travamento parafusado |
| Tipo de caixa | Carcaça |
| Aplicação | Offshore/EMC |
| Formato | B16 |
| Tipo de conexão | 1x M32 / 1x M32 |
| Parafusos de fixação | M6 (cabeça do parafuso de sextavado interno 5 mm) |
| Saída de cabo | reto |
| Torque de aperto | 3 Nm (Parafuso de travamento) |
| Desenho de medidas |
|
| Largura | 57 mm |
| Altura | 100 mm |
| Comprimento | 126 mm |
| Medidas de montagem | |
| Largura recorte de montagem | 35 mm |
| Comprimento recorte de montagem | 86 mm |
| Material vedação | NBR, condutor |
| Material caixa | Alumínio fundido sob pressão, resistente à água do mar |
| Material superfície da caixa | não revestido |
| Material arco de travamento | Aço inox |
| Condições ambientais | |
| Grau de proteção | IP66 |
| IP68 (0,2 bar/24 h) | |
| IP69 | |
| Grau de proteção (NEMA) | 4 (NEMA 250) |
| 4X (NEMA 250) | |
| 6P (NEMA 250) | |
| 12 (NEMA 250) | |
| Temperatura ambiente (funcionamento) | -40 °C ... 125 °C |
| Dados mecânicos | |
| Tipo de conexão | 1x M32 / 1x M32 |
| Instrução de montagem | Para assegurar a função de contato de condutor de proteção mesmo com conexões diagonais, ambos os flanges de montagem necessitam de contato elétrico suficiente com parede de montagem de metal. |
| Para se conseguir uma blindagem ideal, é necessário remover a pintura a base de pó na área da vedação de perfil da parede do quadro de comando. Torque de aperto do parafuso de travamento: 3 Nm. | |
| Parafusos de fixação | M6 (cabeça do parafuso de sextavado interno 5 mm) |
