FP 0,8/ 32-MV 2,65
-
Blocos de conectores SMD
1061698

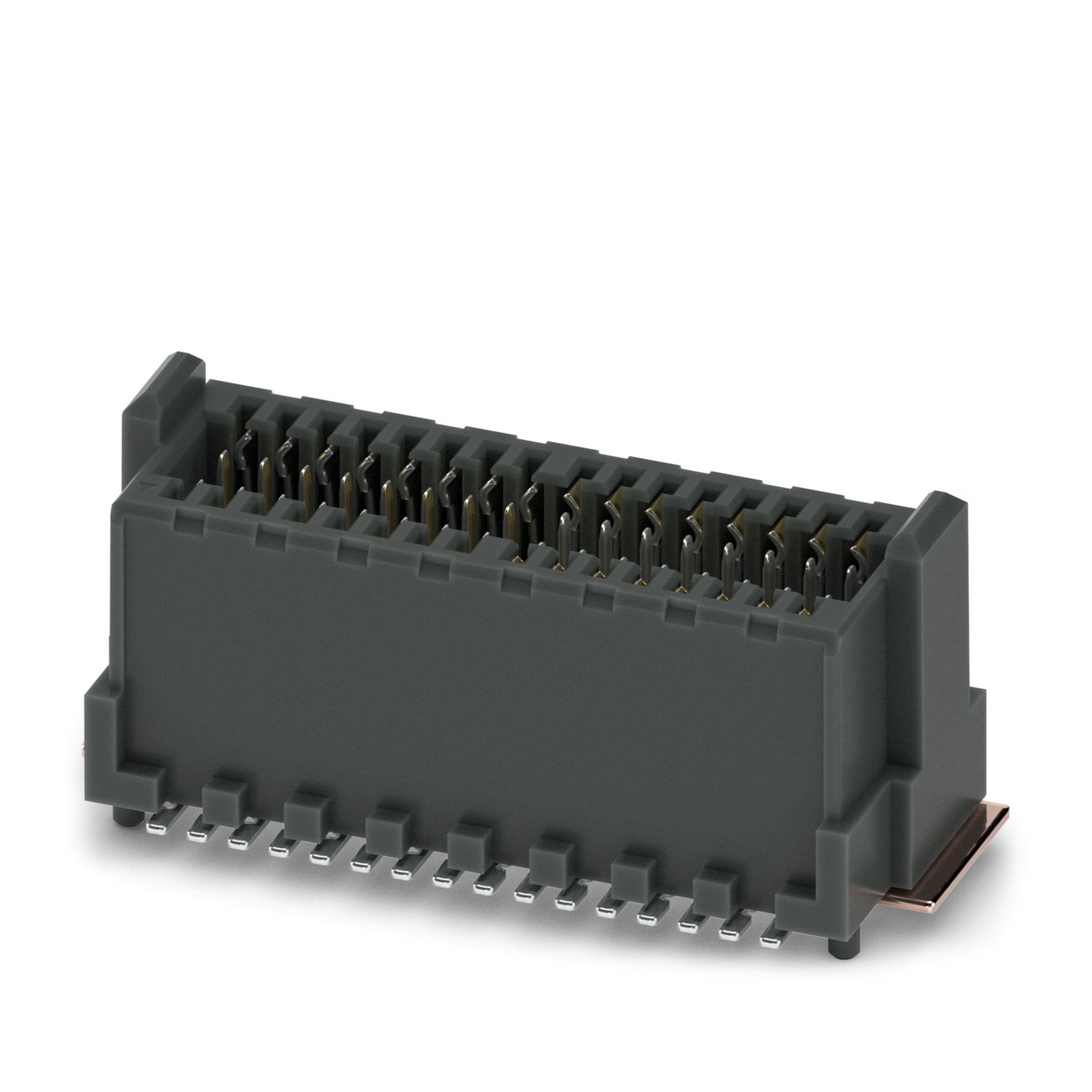

Bloco de conectores SMD, corrente nominal: 1,7 A, tensão de teste: 500 V AC, número de polos: 32, passo: 0,8 mm, cor: preto, superfície de contato: Au, tipo de contato: Pino, montagem: SMD solda
Número de polos
Detalhes do produto
| Tipo de produto | Bloco de conectores SMD |
| Família de produtos | FP 0,8/...-MV 2,65 |
| Número de pólos | 32 |
| Passo | 0,8 mm |
| Número de linhas | 2 |
| Layout de pinos | Geometria linear do pad |
| Propriedades | |
| Corrente nominal IN | 1,7 A IEC 60512-5-2:2002-02 (a 20 °C, 80 polos) |
| Resistência de contato | 20 mΩ |
| Tensão de teste | 500 V AC IEC 60512-4-1:2003-05 |
| Transmissão de dados | |
| Velocidade de transmissão de dados | 16 GBit/s |
| Tipo de montagem | SMD solda |
| Layout de pinos | Geometria linear do pad |
| Instruções de processamento | |
| Processo | Solda por refusão |
| Moisture Sensitive Level | MSL 1 |
| Classificação Temperatura Tc | 260 °C |
| Ciclos de solda na refusão | 3 |
| Dados de material - contato | |
| Nota | Conforme WEEE/RoHS, sem filamentos conforme IEC 60068-2-82/JEDEC JESD 201 |
| Material de contato | Liga de Cu |
| Condições da superfície | Revestimento seletivo |
| Superfície metálica da área de contato (camada de cobertura) | Ouro (Au) |
| Superfície metálica da área de contato (camada intermédia) | Níquel (Ni) |
| Superfície metálica da área de solda (camada de cobertura) | Estanho (Sn) |
| Superfície metálica da área de solda (camada intermédia) | Níquel (Ni) |
| Dados de material - caixa | |
| Cor (Caixa) | preto (9005) |
| Material isolante | LCP |
| Grupo de material isolante | IIIb |
| CTI conforme IEC 60112 | 150 |
| Classe de inflamabilidade conforme UL 94 | V0 |
| Instrução para funcionamento | A tensão admissível em operação é calculada em função da aplicação tendo em consideração as distâncias de isolamento e fuga no âmbito dos requisitos de isolamento conforme IEC 60664-1. |
| Dados dos processos de solda | Os artigos são adequados para a montagem em ambos os lados e para solda em posição elevada. |
| Desenho de medidas |
|
| Passo | 0,8 mm |
| Largura [w] | 16,7 mm |
| Altura [h] | 7,75 mm |
| Comprimento [l] | 6,1 mm |
| Altura de montagem | 7,15 mm |
| Aplicação | |
| Sobreposição de contatos | 0,8 mm |
| Desvio do centro | ± 0,7 mm nos eixos longitudinal e transversal |
| Altura da pilha | 7,5 mm Tolerância: +1,5 mm (em combinação com Família de produtos:FP 0,8/...-FV 4,85 |
| 10,5 mm Tolerância: +1,5 mm (em combinação com Família de produtos:FP 0,8/...-FV 7,85 | |
| 13,5 mm Tolerância: +1,5 mm (em combinação com Família de produtos:FP 0,8/...-FV 10,85 | |
| Comprimento de fricção dos contatos | 1,5 mm |
| Tolerância angular | ± 5 ° nos eixos longitudinal e transversal (ao encaixar) |
| ± 5 ° nos eixos longitudinal e transversal (em estado conectado) | |
| Desvio axial no sentido X (longitudinal) | ± 0,3 mm (Compensação de tolerância em estado conectado) |
| Desvio axial no sentido Y (transversal) | ± 0,3 mm (Compensação de tolerância em estado conectado) |
| Design de placa de circuito impresso | |
| Geometria Pad | 0,5 x 2,4 mm |
| Teste térmico | Grupo de teste C | |
| Especificação de teste | IEC 60512-5-2:2002-02 |
| Número de polos verificado | 80 |
| Resistência de isolamento | |
| Especificação de teste | IEC 60512-3-1:2002-02 |
| Resistência de isolamento de polos adjacentes | ≥ 5 GΩ |
| Distâncias de isolamento e fuga | | |
| Grupo de material isolante | IIIb |
| Valor mínimo das distâncias de isolamento e fuga | 0,25 mm |
| Teste de vibração | |
| Especificação de teste | IEC 60068-2-6:2007-12 |
| Frequência | 10 - 2000 - 10 Hz |
| Velocidade Sweep | 1 oitava/min |
| Amplitude | 1,5 mm (10 Hz ... 60,1 Hz) |
| Aceleração | 200 m/s² (58 Hz ... 2000 Hz) |
| Duração do teste por eixo | 2,5 h |
| Sentidos de teste | Eixo X, Y e Z |
| Teste de vida útil | |
| Especificação de teste | IEC 60512-9-1:2010-03 (norma de referência) |
| Resistência de passagem R1 | 20 mΩ |
| Resistência de passagem R2 | 20 mΩ |
| Ciclos de encaixe | 500 |
| Resistência de isolamento de polos adjacentes | ≥ 5 GΩ |
| Choques | |
| Especificação de teste | IEC 60068-2-27:2008-02 |
| Tipo de choque | semisenoidal |
| Aceleração | 490 m/s² |
| Duração do choque | 11 ms |
| Sentidos de teste | Eixo X, Y e Z (positivo e negativo) |
| Condições ambientais | |
| Temperatura ambiente (operação) | -55 °C ... 125 °C |
| Temperatura ambiente (armazenamento/transporte) | -40 °C ... 70 °C |
| Umidade relativa do ar (armazenamento/transporte) | 30 % ... 70 % |
| Temperatura ambiente (montagem) | -5 °C ... 100 °C |
| Desenho de medidas |
|
| Tipo de embalagem | Cinta com 32 mm de largura |
| Largura da fita [W] | 32,4 mm |
| Medida exterior da bobina [W2] | ≤ 40,4 mm |
| Diâmetro de bobina [A] | ≤ 330 mm |
| Tipo de embalagem | Bolsa transparente |
Produtos compatíveis
Suas vantagens
Pontos de contato dourados asseguram condutividade de qualidade estável por longo tempo
Conexões mecânicas e elétricas confiáveis graças ao sistema de contato dos dois lados ScaleX
Robustez: tecnologia ScaleX para uma elevada compensação de tolerância e proteção dos contatos
Design flexível do equipamento: diversos números de polos, formatos e alturas de pilha com grande segurança de conexão
Perguntas frequentes
Também posso obter correntes nominais superiores a 1,7 A por contato?
Sim, a corrente nominal é de 1,7 A por contato para um conector de 80 pinos totalmente energizado a uma temperatura ambiente de 20 °C. Para uma variante de 80 polos com 1,7 A por contato, por exemplo, isso significa um total de 80*1,7 A= 136 A. A cur... Ver mais
Sim, a corrente nominal é de 1,7 A por contato para um conector de 80 pinos totalmente energizado a uma temperatura ambiente de 20 °C. Para uma variante de 80 polos com 1,7 A por contato, por exemplo, isso significa um total de 80*1,7 A= 136 A. A curva de redução de carga mostra a capacidade de condução de corrente dependente da temperatura para diferentes números de polos. Na prática, os pinos seletivos costumam ser energizados, o que resulta em correntes ainda mais altas por contato. Exemplo: com a energização seletiva de quatro contatos, é possível obter 3,9 A por contato, ou seja, um total de 4*3,9 A= 15,6 A.
A variante de artigo blindado também é adequada para a transmissão de corrente por meio das duas chapas de blindagem na lateral do artigo, de modo que, em uma versão de 80 pólos, seja possível transmitir 16 A por chapa de blindagem. Uma curva de redução de carga para a chapa de blindagem também pode ser encontrada nos dados técnicos.
Qual é a diferença entre as áreas de solda dos três tipos diferentes de produtos FP 0,8?
SH (blindado): contatos sob o componente, contatos blindados externos
SL (layout curto): contatos sob o componente, sem contatos de blindagem, compatíveis com o footprint SH
AOI (não blindado): contatos conduzidos para fora e visíveis
O que é ScaleX?
ScaleX é a nossa marca registrada de tecnologia para um sistema de contato patenteado. O contato duplo único oferece uma conexão confiável, robusta com dois pontos de contato. Os contatos estão extremamente bem protegidos na caixa e oferecem uma comp... Ver mais
ScaleX é a nossa marca registrada de tecnologia para um sistema de contato patenteado. O contato duplo único oferece uma conexão confiável, robusta com dois pontos de contato. Os contatos estão extremamente bem protegidos na caixa e oferecem uma compensação de alta tolerância ao serem encaixados, o que promove a durabilidade da conexão. Mesmo no estado encaixado, é possível uma excelente compensação de tolerância de +/- 0,3 mm e vários conectores podem ser colocados em uma placa de circuito impresso. Esse é um recurso particularmente valioso da tecnologia ScaleX e permite designs do dispositivo completamente novos.
Ver menosO que torna o conector placa a placa da série FP 0,8 tão especial?
Uma característica decisiva da série FP 0,8 é a capacidade de organizar vários conectores placa a placa em uma placa de circuito impresso. Isso permite uma nova flexibilidade no design do dispositivo. A base para isso é uma alta compensação de tolerâ... Ver mais
Uma característica decisiva da série FP 0,8 é a capacidade de organizar vários conectores placa a placa em uma placa de circuito impresso. Isso permite uma nova flexibilidade no design do dispositivo. A base para isso é uma alta compensação de tolerância tanto durante o encaixe quanto no estado encaixado. Graças à tecnologia ScaleX, o FP 0,8 é um especialista versátil em matéria de robustez, flexibilidade e variabilidade. O sistema é caracterizado por altas taxas de transmissão de dados de até 52 GBit/s e uma capacidade de condução de corrente de 1,7 A por contato (a 20 °C). As variantes blindadas (SH) e não blindadas (SL) com o mesmo footprint permitem um layout flexível da placa de circuito impresso sem necessidade de adaptação ao trocar de variante.
Ver menosEm que números de polos está disponível o conector placa a placa FP 0,8?
A família de produtos FP 0,8 está disponível em cinco números de polos 12, 20, 32, 52 e 80, como variante blindada e não blindada. Outros números de pólos podem ser fornecidos mediante solicitação.
Por que existem duas variantes sem blindagem AOI e SL na série FP 0,8?
A variante AOI sem blindagem oferece a vantagem de os contatos de solda serem conduzidos para fora para inspeção óptica automática.
A variante SL não blindada (unshielded) oferece a vantagem de que os contatos de solda e, portanto, o espaço ocupad...
Ver mais
A variante AOI sem blindagem oferece a vantagem de os contatos de solda serem conduzidos para fora para inspeção óptica automática.
A variante SL não blindada (unshielded) oferece a vantagem de que os contatos de solda e, portanto, o espaço ocupado na placa de circuito impresso são idênticos aos da variante SH blindada. Isso significa que as variantes blindadas e não blindadas podem ser usadas sem alterar a placa de circuito impresso. Aqui, as juntas de solda podem ser verificadas por meio de tomografia computadorizada ou análise de raios X.
A velocidade de transmissão de dados especificada se aplica a todas as combinações?
Não, a velocidade de transmissão de dados especificada refere-se a uma combinação de exemplo. Ela pode variar de acordo com a combinação de artigos. Fatores como diferentes alturas de pilha – devido a contatos mais compridos ou mais curtos – influenc... Ver mais
Não, a velocidade de transmissão de dados especificada refere-se a uma combinação de exemplo. Ela pode variar de acordo com a combinação de artigos. Fatores como diferentes alturas de pilha – devido a contatos mais compridos ou mais curtos – influenciam a qualidade do sinal e, portanto, a taxa de transmissão de dados alcançável. Podemos otimizar a transmissão de dados em alta velocidade para aplicações individuais em conjunto com você. Fale conosco.
Ver menosOnde está o polo 1?
O polo a1 (linha a, pino 1) está identificado no artigo. O polo 1 também está identificado nos desenhos TecDoc (desenho da família de produtos e desenho da embalagem). A orientação do artigo para montagem em placa de circuito impresso e o sentido de ... Ver mais
O polo a1 (linha a, pino 1) está identificado no artigo. O polo 1 também está identificado nos desenhos TecDoc (desenho da família de produtos e desenho da embalagem). A orientação do artigo para montagem em placa de circuito impresso e o sentido de encaixe estão, portanto, claramente definidos. O cliente pode fornecer uma definição diferente em sua própria documentação.
Ver menosOnde posso encontrar informações sobre distâncias de isolamento e fuga para atender aos requisitos de tensão necessários em minha aplicação?
As distâncias mínimas estão especificadas nos dados técnicos. Mediante solicitação, teremos prazer em calcular as distâncias de conectores parcialmente equipados ou entre pinos omitidos (as chamadas Death-Metal-Parts). Desta forma, também é possível ... Ver mais
As distâncias mínimas estão especificadas nos dados técnicos. Mediante solicitação, teremos prazer em calcular as distâncias de conectores parcialmente equipados ou entre pinos omitidos (as chamadas Death-Metal-Parts). Desta forma, também é possível atender a requisitos de tensão elevados.
Ver menosOnde posso obter mais informações sobre os conectores placa a placa?
Em nosso site, na seção Produtos, em "Conectores placa a placa" é possível encontrar, entre outros, White Papers, novidades, informações do produto e vídeos. Baixe a brochura dos conectores placa a placa FINEPITCH como E-Paper. Ela fornece detalhes s... Ver mais
Em nosso site, na seção Produtos, em "Conectores placa a placa" é possível encontrar, entre outros, White Papers, novidades, informações do produto e vídeos. Baixe a brochura dos conectores placa a placa FINEPITCH como E-Paper. Ela fornece detalhes sobre as aplicações, os sistemas de contato e as propriedades técnicas dos produtos. Ele também fornece informações sobre transmissão de dados, compatibilidade eletromagnética (EMC) e o processo de solda SMD.
