MACX MCR-EX-SL-2NAM-T-SP
-
Condicionador de sinal
2924090
Ex i-Condicionador de sinais de comutação NAMUR para operação de sensores de proximidade e interruptores na atmosfera potencialmente explosiva. Os sinais são transmitidos por canal para a área segura por meio de 1 saída de transistor (passiva). quantidade de canais: 2, Configuração padrão, Isolamento de 3 vias, Reconhecimento de erros de linha, Safety Integrity Level (SIL, IEC 61508): 2, Systematic Capability: 3, Conexão Push-in
Download gratuito disponível.
Downloads

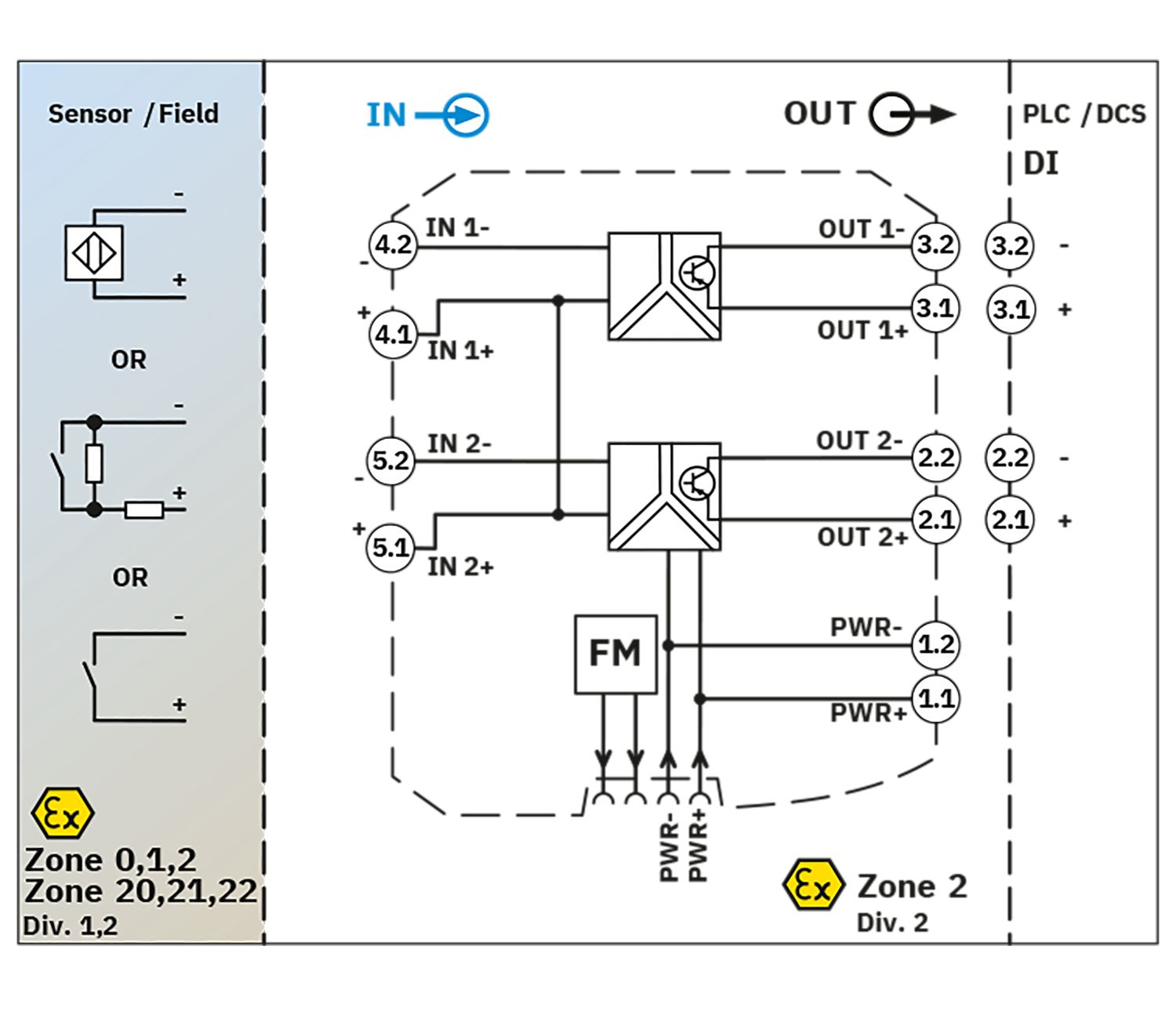

Detalhes do produto
| Tipo de produto | Condicionadores de sinal |
| Família de produtos | MACX Analog |
| Aplicação | Digital IN |
| Número de canais | 2 |
| Versão | Amplificador de comutação de isolamento Ex i com segurança funcional SIL |
| Configuração | Chave DIP |
| Funcionalidade | |
| Configuração | Chave DIP |
| Isolação galvânica | Isolamento de 3 vias |
| Isolamento galvânico entre entrada e saída | sim |
| Monitoramento de linha | Reconhecimento de erros de linha |
| Isolamento galvânico | |
| Categoria de sobretensão | II |
| Grau de impurezas | 2 |
| Isolamento galvânico Entrada/saída IEC/EN 60079-11 | |
| Normas / Determinações | IEC/EN 60079-11 |
| Tensão de isolamento nominal | 375 VPP |
| Isolamento galvânico Entrada/alimentação, conector para trilho DIN IEC/EN 60079-11 | |
| Normas / Determinações | IEC/EN 60079-11 |
| Tensão de isolamento nominal | 375 VPP |
| Isolamento galvânico Entrada/saída/alimentação, conector para trilho DIN IEC/EN 61010-1 | |
| Normas / Determinações | IEC/EN 61010-1 |
| Tensão de isolamento nominal | 300 Veff |
| Tensão de teste | 2,5 kV AC (50 Hz, 60 s) |
| Isolamento | Isolação segura |
| Isolamento galvânico Saída 1/saída 2 IEC/EN 61010-1 | |
| Normas / Determinações | IEC/EN 61010-1 |
| Tensão de isolamento nominal | 50 Veff |
| Tensão de teste | 1 kV AC (50 Hz, 60 s) |
| Isolamento | Isolamento básico |
| Alimentação | |
| Tensão nominal de alimentação | 24 V DC -20 % ... +25 % |
| Faixa de tensão de alimentação | 19,2 V DC ... 30 V DC |
| Máximo consumo de energia | < 34 mA (24 V DC) |
| Dissipação de potência | ≤ 1000 mW |
| Consumo de corrente | 0,85 W |
| Sinal: NAMUR | |
| Descrição da entrada | intrinsecamente seguro |
| Quantidade de entradas | 2 |
| Fontes de entrada aplicáveis | Sensores de proximidade NAMUR (IEC/EN 60947-5-6) |
| contatos de ligação sem voltagem | |
| Contatos de ligação com resistência | |
| Sinal de entrada | NAMUR |
| Limite de ligação sinal "0" corrente | < 1,2 mA (bloqueado) |
| Limite de ligação sinal "1" corrente | > 2,1 mA (condutor) |
| Corrente contra curto-circuito | 8 mA |
| Histerese de ligação | < 0,2 mA |
| Reconhecimento de erros de linha | < 0,05 mA ... 0,35 mA (Ruptura de linha) |
| < 100 Ω ... 360 Ω (Curto-circuito) | |
| ligação/desligamento através de chave DIP | |
| Tensão de inércia | 8 V DC |
| Comutar: Transistor | |
| Descrição da saída | passivo |
| Tensão de comutação mínima | 3 V DC |
| Tensão de comutação máxima | 30 V DC |
| Drop (ΔU) | < 1,4 V |
| Corrente de comutação máxima | 50 mA (à prova de curto-circuito) |
| Corrente de comutação mínima | 5 mA (à prova de curto-circuito) |
| Frequência de comando | ≤ 5 kHz |
| Sinal | |
| Quantidade de saídas | 2 |
| Tipo de conexão | Conexão Push-in |
| Comprimento de decapagem | 10 mm |
| Bitola do condutor, fixa | 0,2 mm² ... 2,5 mm² |
| Bitola do condutor, flexível | 0,2 mm² ... 2,5 mm² |
| Bitola de condutor flexível (2 condutores com a mesma bitola) | 0,25 mm² ... 0,34 mm² (Terminal tubular TWIN sem luva de plástico) |
| 0,5 mm² ... 1,5 mm² (Terminal tubular TWIN com luva de plástico) | |
| Bitola do condutor AWG | 24 ... 14 |
| 24 ... 22 (Terminal tubular TWIN sem luva de plástico) | |
| 20 ... 16 (Terminal tubular TWIN com luva de plástico) |
| Instalação Ex (EPL) | Gc |
| Div. 2 | |
| Circuitos de corrente de segurança intrínseca (EPL) | Ga |
| Da | |
| Ma | |
| Div. 1 | |
| Dados técnicos de segurança | |
| Indutância interna máx. Li | desprezível |
| Capacidade interna máx. Ci | 1,1 nF |
| Máx. tensão de saída Uo | 9,6 V |
| Máx. corrente de saída Io | 10 mA |
| Máx. potência de saída Po | 25 mW |
| Máxima tensão técnica de segurança Um | 253 V AC |
| 125 V DC | |
| IIC (circuito de corrente simples): máx. indutância externa Lo / máx. capacidade externa Co | 300 mH / 3,6 µF |
| IIB/IIIC (circuito de corrente simples): máx. indutância externa Lo / máx. capacidade externa Co | 1000 mH / 26 µF |
| IIA (circuito de corrente simples): máx. indutância externa Lo / máx. capacidade externa Co | 1000 mH / 210 µF |
| IIC (circuito de corrente misto): máx. indutância externa Lo / máx. capacidade externa Co | 100 mH / 510 nF, 50 mH / 580 nF, 5 mH / 600 nF |
| IIB/IIA/IIIC (circuito de corrente misto): máx. indutância externa Lo / máx. capacidade externa Co | 100 mH / 1 µF |
| Dados | |
| Número de canais | 0 |
| Indicação de estado | LED verde (tensão de alimentação) |
| LED amarelo (estado de ligação) | |
| LED vermelho (falha de linha) |
| Desenho de medidas |
|
| Largura | 12,5 mm |
| Altura | 107,9 mm |
| Profundidade | 113,7 mm |
| Profundidade NS 35/7,5 | 114,5 mm (encaixado em trilho de fixação NS 35/7,5 conforme EN 60715) |
| Cor | cinza (RAL 7042) |
| Classe de inflamabilidade conforme UL 94 (Caixa) | V0 (Caixa) |
| Material caixa | PA 6.6-FR |
| Dados técnicos de segurança | |
| Safety Integrity Level (SIL) | 2 |
| Dados técnicos de segurança | |
| Safety Integrity Level (SIL) | 2 |
| Condições ambientais | |
| Grau de proteção | IP20 (sem avaliação da UL) |
| Temperatura ambiente (funcionamento) | -40 °C ... 60 °C (qualquer posição de montagem) |
| -40 °C ... 70 °C (Redução de carga) | |
| Temperatura ambiente (armazenamento/transporte) | -40 °C ... 80 °C |
| Umidade do ar admissível (funcionamento) | 10 % ... 95 % (sem condensação) |
| Faixa de altura de utilização (≤ 2000 m) | |
| Altitude | ≤ 2000 m (Os dados técnicos indicados se referem a altitudes ≤2000 m acima do nível do mar. Para altitudes >2000 m acima do nível do mar, consulte a ficha técnica.) |
| Temperatura ambiente (funcionamento) | -40 °C ... 60 °C |
| -40 °C ... 70 °C (Redução de carga) | |
| Tensão de isolamento nominal | 265 V AC/DC (UIsolamento "ec": alimentação, entrada / saída) |
| Faixa de altura de utilização (≤ 3000 m) | |
| Faixa de altura | > 2000 m ... 3000 m |
| Temperatura ambiente (funcionamento) | -40 °C ... 54 °C |
| -40 °C ... 63 °C (Redução de carga) | |
| Máxima tensão técnica de segurança Um | 190 V AC |
| 110 V DC | |
| Tensão de isolamento nominal | 190 V AC/DC (UIsolamento "ec": alimentação, entrada / saída) |
| Faixa de altura de utilização (≤ 4000 m) | |
| Faixa de altura | > 3000 m ... 4000 m |
| Temperatura ambiente (funcionamento) | -40 °C ... 48 °C |
| -40 °C ... 56 °C (Redução de carga) | |
| Máxima tensão técnica de segurança Um | 60 V |
| Tensão de isolamento nominal | 60 V AC/DC (UIsolamento "ec": alimentação, entrada / saída) |
| Faixa de altura de utilização (≤ 5000 m) | |
| Faixa de altura | > 4000 m ... 5000 m |
| Temperatura ambiente (funcionamento) | -40 °C ... 42 °C |
| -40 °C ... 49 °C (Redução de carga) | |
| Máxima tensão técnica de segurança Um | 60 V |
| Tensão de isolamento nominal | 60 V AC/DC (UIsolamento "ec": alimentação, entrada / saída) |
| CE | |
| Certificado | Conformidade CE |
| Observação | adicionalmente EN 61326 |
| ATEX | |
| Identificação | II (1) G [Ex ia Ga] IIC |
| II (1) D [Ex ia Da] IIIC | |
| II 3(1) G Ex ec [ia Ga] IIC T4 Gc | |
| I (M1) [Ex ia Ma] I | |
| Certificado | IBExU 08 ATEX 1100 X |
| IECEx | |
| Identificação | [Ex ia Ga] IIC |
| [Ex ia Da] IIIC | |
| Ex ec [ia Ga] IIC T4 Gc | |
| [Ex ia Ma] I | |
| Certificado | IECEx IBE 08.0005X |
| CCC / China-Ex | |
| Identificação | [Ex ia Ga] IIC |
| [Ex ia Da] IIIC | |
| Ex ec [ia Ga] IIC T4 Gc | |
| Certificado | 2022122316115977 |
| UL, EUA / Canadá | |
| Identificação | Class I Div 2; IS for Class I, II, III Div 1 |
| Certificado | , C.D.-No 83104549 |
| Certificação para construção naval | |
| Certificado | DNV GL TAA00000AG |
| Safety Integrity Level (SIL, IEC 61508) | |
| Identificação | 2 |
| Certificado | IN-AT-AS-MRL-25-00008 |
| Systematic Capability | |
| Identificação | 3 |
| INMETRO | |
| Identificação | [Ex ia Ga] IIC |
| [Ex ia Da] IIIC | |
| Ex ec [ia Ga] IIC T4 Gc | |
| [Ex ia Ma] I | |
| Certificado | DNV 18.0141 X |
| Dados de construção naval | |
| Temperature | B |
| Humidity | B |
| Vibração | A |
| EMC | B |
| Enclosure | Required protection according to the Rules shall be provided upon installation on board |
| Compatibilidade eletromagnética | Conformidade com diretriz EMV |
| Resistência contra interferência | EN 61000-6-2 |
| Emissão de interferências | |
| Normas/Disposições | EN 61000-6-4 |
| Campo HF eletromagnético | |
| Denominação | Campo HF eletromagnético |
| Normas / Determinações | EN 61000-4-3 |
| Critério de avaliação | A |
| Transientes rápidos (Burst) | |
| Denominação | Falhas transiantes rápidas (Burst) |
| Normas / Determinações | EN 61000-4-4 |
| Critério de avaliação | A |
| Interferência induzida | |
| Denominação | Interferências induzidas |
| Normas / Determinações | EN 61000-4-6 |
| Critério de avaliação | A |
| Isolação galvânica | Isolamento de 3 vias |
| GB Standard | |
| Normas / Determinações | GB/T 3836.1 |
| GB/T 3836.3 | |
| GB/T 3836.4 | |
| Tipo de montagem | Montagem em trilho de fixação |
Suas vantagens
Possibilidade de alimentação de energia e mensagem de erro mediante o conector de trilhos de fixação
Permitida instalação na zona 2, tipo de proteção contra ignição "n" (EN 60079-15)
Até SIL 2 conforme EN 61508
Reconhecimento de erros de linha (LFD), ligável/desligável, aviso de erro através de LED vermelho piscante e bloqueio da saída do transistor
Entrada para sensores de proximidade NAMUR (EN 60947-5-6), contatos sem potencial ou ligados com resistência, [Ex ia] IIC
Saída de sinal Transistor (passivo); até 5 kHz
Direção de efeito comutável (comportamento de corrente de trabalho e de repouso)
Indicação em LED para tensão de alimentação, estado de comutação e falhas conforme NAMUR NE 44
Isolamento galvânico de 3 vias
2 canais
