FL IL 24 BK-PN-PAC
-
Acoplador de bus
2878816
Acoplador de Bus PROFINET para Inline, 24 V DC, completo com acessórios (conector de encaixe e identificador)
Download gratuito disponível.
Downloads
Detalhes do produto
| Desenho de medidas |
|
| Largura | 85 mm |
| Altura | 119,8 mm |
| Profundidade | 71,5 mm |
| Restrição de uso | |
| Nota EMC | EMC: produto de classe A, veja a declaração do fabricante na área de download |
| Cor | verde |
| PROFINET | |
| Número de canais | 1 |
| Tipo de conexão | Suporte RJ45 |
| Nota sobre o tipo de conexão | Autonegociação |
| Velocidade de transmissão | 100 MBit/s |
| Tipo de conexão | Cobre |
| Bus local Inline | |
| Tipo de conexão | Triagem de dados Inline |
| Velocidade de transmissão | 500 kBit/s / 2 MBit/s (identificação automática, sem sistema misto) |
| Bus de campo: Gateway de bus local | |
| Máx. quantidade de participantes local bus | 62 |
| Limites do sistema | |
| Quantidade de módulos Inline conectáveis | máx. 63 |
| Quantidade de participantes com canal de parâmetro | máx. 8 |
| Número de terminais de derivação suportados com ramal de bus remoto | 0 |
| PROFINET | |
| Função do aparelho | Dispositivo PROFINET-IO |
| Especificação | Versão 1.1 |
| Índice de atualização | min. 4 ms |
| Módulo | |
| Código identificação (hex) | nenhum |
| Funcionalidade | |
| Funcionalidade básica | Dispositivo PROFINET |
| Digital: | |
| Tecnologia de conexão | 2, 3 condutores |
| Tipo de produto | Componentes E/S |
| Família de produtos | Inline |
| Formato | modular |
| Meio de transmissão | Cabo de par trançado 0,14 mm² ... 0,22 mm² |

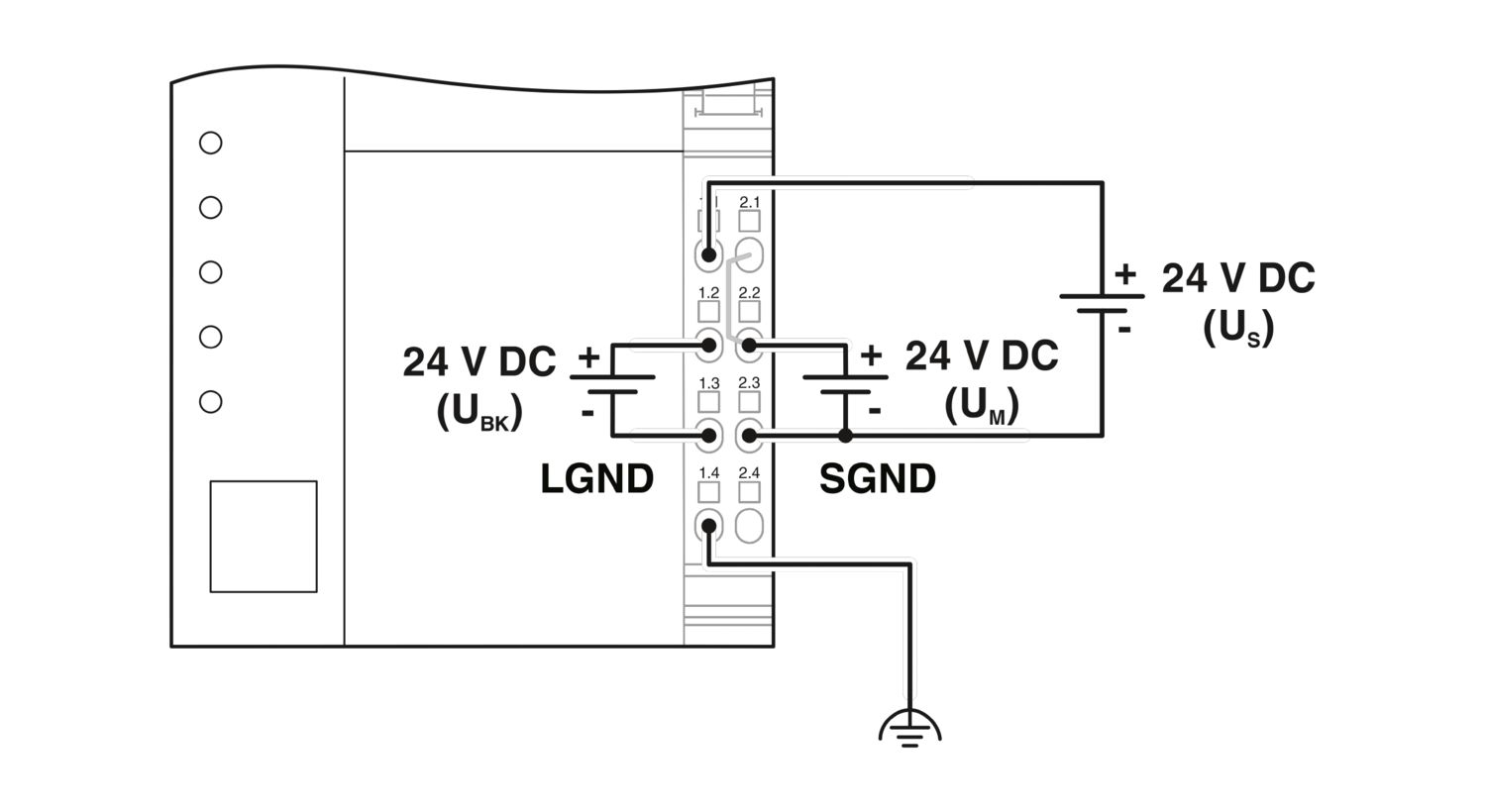

| Potenciais: Alimentação do acoplador de bus UBK; a partir da alimentação do acoplador de bus são geradas a alimentação lógica UL (7,5 V) e a alimentação analógica UANA (24 V). | |
| Tensão de alimentação | 24 V DC (através do conector Inline) |
| Faixa de tensão de alimentação | 19,2 V DC ... 30 V DC (Inclusive todas as tolerâncias, inclusive rypple) |
| Consumo de corrente | máx. 1,5 A (com quantidade máxima de bornes E/S conectados) |
| típ. 92 mA (sem módulos de I/O Inline conectados) | |
| Potenciais: Alimentação da lógica (UL) | |
| Tensão de alimentação | 7,5 V DC ±5 % |
| Potenciais | |
| Tensão de alimentação | 24 V DC -15 % / +20 % |
| Potenciais: Alimentação do circuito principal (UM) | |
| Tensão de alimentação | 24 V DC |
| Faixa de tensão de alimentação | 19,2 V DC ... 30 V DC (Inclusive todas as tolerâncias, inclusive rypple) |
| Potenciais: Alimentação do circuito de segmento (US) | |
| Tensão de alimentação | 24 V DC |
| Faixa de tensão de alimentação | 19,2 V DC ... 30 V DC (Inclusive todas as tolerâncias, inclusive rypple) |
| Alimentação: Eletrônica modular | |
| Tipo de conexão | Conector Inline |
| Tensão de alimentação | 24 V DC (através do conector Inline) |
| Faixa de tensão de alimentação | 19,2 V DC ... 30 V DC (Rypple incluída) |
| Consumo de energia | máx. 1,5 A |
| típ. 92 mA (sem módulos de I/O Inline conectados) | |
| Rypple | Ondulação admissível 3,6 VSS dentro da faixa de tensão admissível |
| Tecnologia de conexão | |
| Denominação conexão | Conector de encaixe Inline |
| Conexão de condutores | |
| Tipo de conexão | conexão à mola |
| Bitola do condutor, fixa | 0,08 mm² ... 1,5 mm² |
| Bitola de condutor flexível | 0,08 mm² ... 1,5 mm² |
| Bitola do condutor AWG | 28 ... 16 |
| Conector de encaixe Inline | |
| Tipo de conexão | conexão à mola |
| Bitola do condutor, rígida | 0,08 mm² ... 1,5 mm² |
| Bitola do condutor, flexível | 0,08 mm² ... 1,5 mm² |
| Bitola do condutor AWG | 28 ... 16 |
| Condições ambientais | |
| Temperatura ambiente (funcionamento) | 0 °C ... 55 °C |
| Grau de proteção | IP20 |
| Pressão do ar (funcionamento) | 80 kPa ... 106 kPa (até 3000 m acima do nível do mar) |
| Pressão de ar (armazenamento/transporte) | 70 kPa ... 106 kPa (até 3000 m acima do nível do mar) |
| Temperatura ambiente (armazenamento/transporte) | -20 °C ... 70 °C |
| Umidade do ar admissível (funcionamento) | 75 % ... 95 % (sem condensação) |
| Umidade do ar admissível (armazenamento/transporte) | 75 % ... 95 % (sem condensação) |
| Tipo de montagem | Montagem em trilho de fixação |
Suas vantagens
Identificação de velocidade automática do Bus de sistema
Exibição de 7 segmentos, de 2 partes, para diagnóstico
Largura: 85 mm
Até 61 terminais (16 participantes PCP) conectáveis
