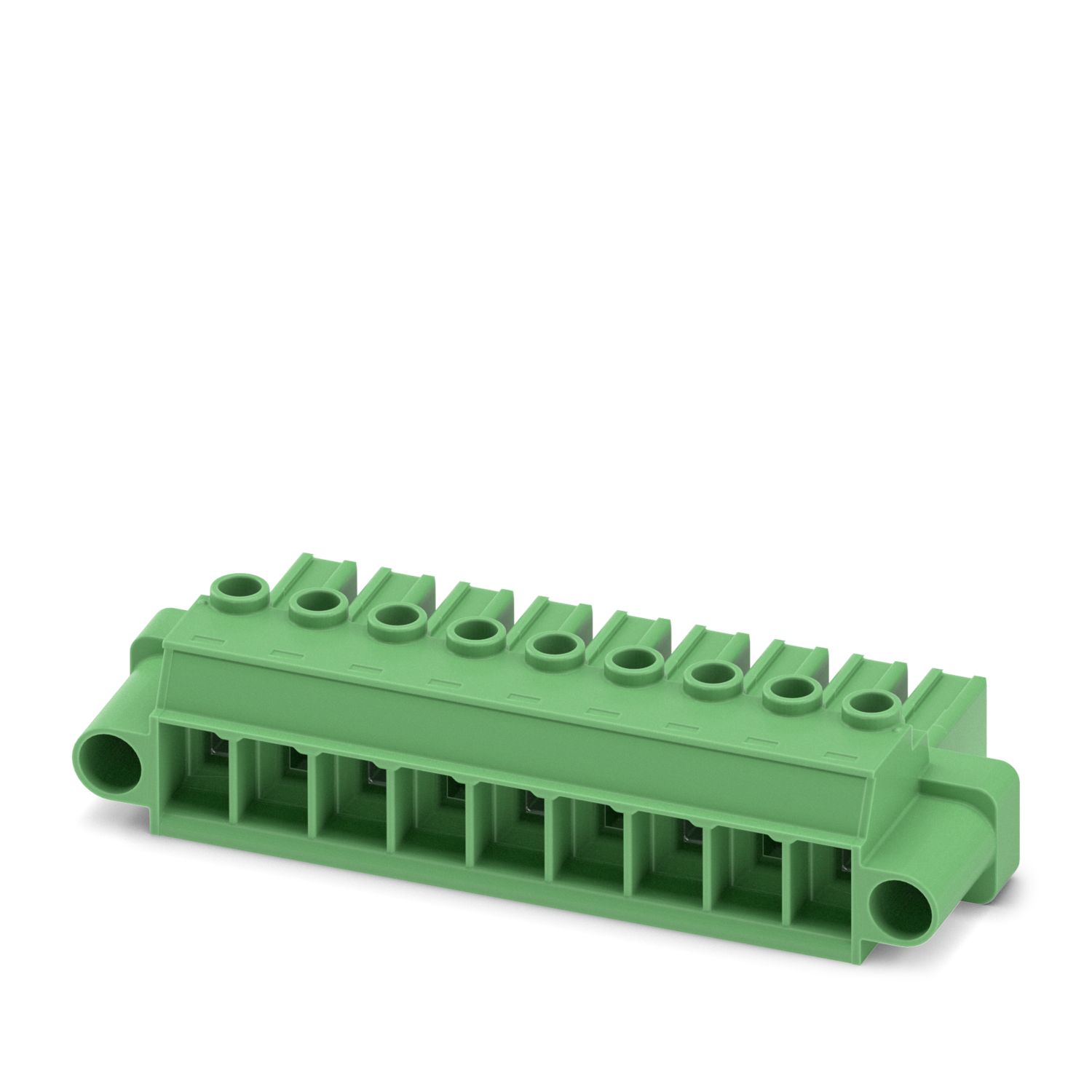

PC 5/ 5-STF1-15,24 - Разъемы для печатной платы - 1391647

Подробная информация о продукте

Технические характеристики

Характеристики изделий

Тип изделия	Разъемы для печатной платы
Серия изделий	PC 5/..-STF1
Линейка изделий	COMBICON Connectors L
Полюсов	5
Размер шага	15,24 мм
Количество рядов	1

Электрические характеристики

Свойства
Номинальный ток I_N	32 A
Номинальное напряжение U_N	1000 В
Проходное сопротивление	0,5 мΩ
Расчетное напряжение (III/3)	1000 В
Расчетное импульсное напряжение (III/3)	8 кВ
Расчетное напряжение (III/2)	1000 В
Расчетное импульсное напряжение (III/2)	8 кВ
Расчетное напряжение (II/2)	1000 В
Расчетное импульсное напряжение (II/2)	6 кВ

Характеристики клемм

Технология подключения
Система штекерных соединителей	COMBICON PC 5
Номинальное сечение	6 мм²
Тип контакта	Розетка
Блокировка
Тип фиксатора	Винтовое крепление
Крепежный фланец	Винтовой фланец
Момент затяжки	0,3 Нм ... 0,7 Нм
Соединение провода
Тип подключения	Винтовой зажим с натяжной гильзой
Направление подключения, проводник / печатная плата	0 °
Сечение жесткого провода	0,2 мм² ... 10 мм²
Сечение гибкого провода	0,2 мм² ... 6 мм²
Сечение проводника AWG	24 ... 10
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки	0,25 мм² ... 6 мм²
Сечение гибкого проводника с кабельным наконечником и изолирующим хомутом	0,25 мм² ... 4 мм²
2 жестких провода одинакового сечения	0,2 мм² ... 2,5 мм²
2 гибких провода одинакового сечения	0,2 мм² ... 4 мм²
2 гибких проводника одинакового сечения с кабельным наконечником без пластиковой втулки	0,25 мм² ... 1,5 мм²
2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой	0,25 мм² ... 2,5 мм²
Калиберная пробка a x b / диаметр	3,6 мм x 3,1 мм / 3,4 мм
Длина снятия изоляции	10 мм
Форма привода, головка винта	Шлиц Филлипс и прямой шлиц (H1L)
Момент затяжки	0,5 Нм ... 0,8 Нм (≤ 4 мм² от 0,5 Нм до 0,6 Нм, > 4 мм² от 0,7 Нм до 0,8 Нм)

Спецификации материала

Данные о материале - контакт
Указание	Соответствие WEEE/RoHS, без контакта согласно МЭК 60068-2-82/JEDEC JESD 201
Материал, контакт	Сплав меди
Качество поверхности	горячее лужение
Металлическая поверхность точки подключения (внешнее покрытие)	Олово (4 - 8 мкм Sn)
Металлическая поверхность зоны контакта (покрытие)	Олово (4 - 8 мкм Sn)
Данные о материале - корпус
Цвет (Корпус)	зеленый (6021)
Изоляционный материал	PA
Группа изоляционного материала	I
CTI согласно МЭК 60112	600
Класс воспламеняемости согласно UL 94	V0
Число воспламеняемости от тела накала GWFI согласно EN 60695-2-12	850
Температура воспламеняемости от тела накала GWIT согласно EN 60695-2-13	775
Температура при испытании твердости вдавливанием шарика согласно EN 60695-10-2	125 °C

Размеры

Чертеж
Размер шага	15,24 мм
Ширина [w]	83,8 мм
Высота [h]	19,7 мм
Длина [l]	35,25 мм

Монтаж

Фланец
Момент затяжки	0,3 Нм ... 0,7 Нм

Примечания

Указания по эксплуатации	Соединители COMBICON соответствуют DIN EN 61984 для разъемов без коммутационной способности (COC). При надлежащем использовании они не должны вставляться или извлекаться под напряжением или под нагрузкой.

Механические испытания

Испытание на повреждение и расшатывание проводника
Спецификации по испытанию	DIN EN 60999-1 (VDE 0609-1):2000-12
Результат	Испытание пройдено
Испытание на растяжение
Спецификации по испытанию	DIN EN 60999-1 (VDE 0609-1):2000-12
Сечение провода / тип кабеля / растягивающее усилие, уставка / фактическое значение	0,2 мм² / жесткий / > 10 Н
		0,2 мм² / гибкий / > 10 Н
		10 мм² / жесткий / > 90 Н
		6 мм² / гибкий / > 80 Н
Усилие подключения и извлечения
Спецификации по испытанию	DIN EN 60512-13-2:2006-11
Результат	Испытание пройдено
Количество циклов	25
Усилие установки на 1 полюс, прибл.	9 Н
Усилие съема на 1 полюс, прибл.	5 Н
Проверка момента затяжки
Спецификации по испытанию	DIN EN 60999-1 (VDE 0609-1):2000-12
Стойкость маркировки
Спецификации по испытанию	DIN EN 60068-2-70:1996-07
Результат	Испытание пройдено
Поляризация и кодирование
Спецификации по испытанию	DIN EN 60512-13-5:2006-11
Результат	Испытание пройдено
Визуальный осмотр
Спецификации по испытанию	DIN EN 60512-1-1:2003-01
Результат	Испытание пройдено
Проверка размеров
Спецификации по испытанию	DIN EN 60512-1-2:2003-01
Результат	Испытание пройдено

Экологические условия и условия эксплуатации

Испытание на вибростойкость
Спецификации по испытанию	DIN EN 60068-2-6 (VDE 0468-2-6):2008-10
Частота	10 - 150 - 10 Гц
Скорость развертки	1 октава/мин.
Амплитуда	0,35 мм (10 Гц ... 60,1 Гц)
Ускорение	5г (60,1 Гц ... 150 Гц)
Продолжительность испытания на 1 ось	2,5 ч
Направление испытания	X-, Y- и Z-ось
Испытания на долговечность
Спецификации по испытанию	DIN EN 60512-9-1 (VDE 0687-512-9-1):2010-12
Импульсное напряжение на уровне моря	7,3 кВ
Проходное сопротивление R₁	0,5 мΩ
Проходное сопротивление R₂	0,5 мΩ
Циклы установки	25
Сопротивлением изоляции между соседними полюсами	> 5 МОм
Климатические испытания
Спецификации по испытанию	DIN EN ISO 6988:1997-03
Коррозионное воздействие	0,2 дм³SO₂на 300 дм³/40 °C/1 цикл
Тепловая нагрузка	105 °C/168 ч
Испытательное переменное напряжение	3,31 кВ
Условия окружающей среды

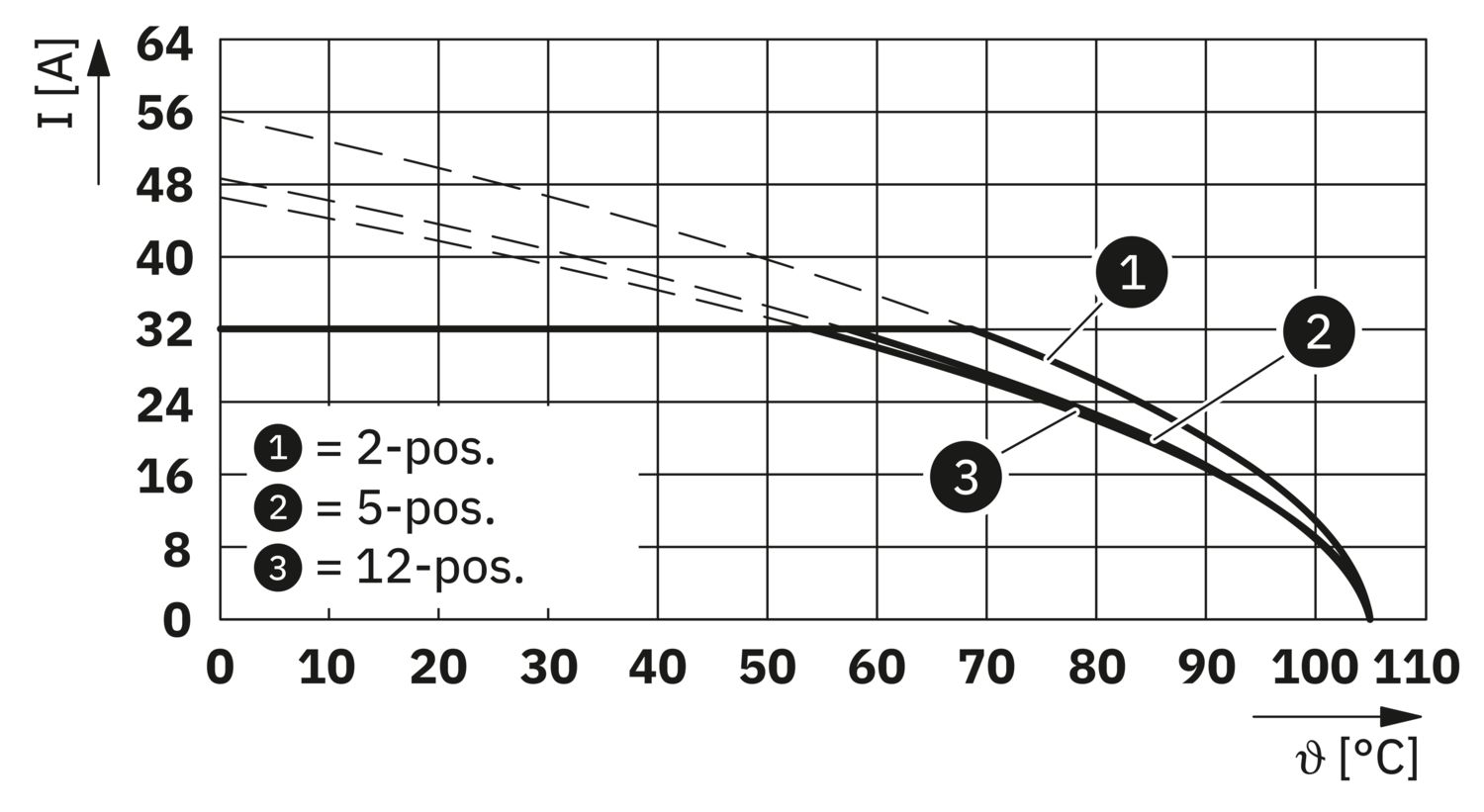

Температура окружающей среды (при эксплуатации)	-40 °C ... 105 °C (В зависимости от кривой изменения параметров от температуры.)
Температура окружающей среды (хранение/транспорт)	-40 °C ... 70 °C
Относительная влажность воздуха (хранение/транспорт)	30 % ... 70 %
Температура окружающей среды (при монтаже)	-5 °C ... 100 °C

Электрические испытания

Термическое испытание \| Группа испытания C
Спецификации по испытанию	DIN EN 60512-5-1:2003-01
Испытанное число контактов	12
Сопротивление изоляции
Спецификации по испытанию	DIN EN 60512-3-1:2003-01
Сопротивлением изоляции между соседними полюсами	> 5 МОм
Воздушные зазоры и пути утечки \| 1. Координация изоляции
Спецификации по испытанию	DIN EN 61984 (VDE 0627):2009-11
Группа изоляционного материала	I
Стойкость к токам утечки (DIN EN 60112 (VDE 0303-11))	CTI 600
Расчетное напряжение изоляции (III/3)	1000 В
Расчетное импульсное напряжение (III/3)	8 кВ
минимальное значение воздушного зазора - негомогенное поле (III/3)	8 мм
минимальное значение пути утечки (III/3)	12,5 мм
Расчетное напряжение изоляции (III/2)	1000 В
Расчетное импульсное напряжение (III/2)	8 кВ
минимальное значение воздушного зазора - негомогенное поле (III/2)	8 мм
минимальное значение пути утечки (III/2)	8 мм
Расчетное напряжение изоляции (II/2)	1000 В
Расчетное импульсное напряжение (II/2)	6 кВ
минимальное значение воздушного зазора - негомогенное поле (II/2)	5,5 мм
минимальное значение пути утечки (II/2)	5,5 мм
Воздушные зазоры и пути утечки \| 2. Координация изоляции
Спецификации по испытанию	DIN EN 60664-1 (VDE 0110-1):2008-01
Группа изоляционного материала	I
Стойкость к токам утечки (DIN EN 60112 (VDE 0303-11))	CTI 600
Расчетное напряжение изоляции (III/3)	1250 В DC
Расчетное импульсное напряжение (III/3)	8 кВ
минимальное значение воздушного зазора - негомогенное поле (III/3)	8 мм
минимальное значение пути утечки (III/3)	16 мм
Расчетное напряжение изоляции (III/2)	1500 В DC
Расчетное импульсное напряжение (III/2)	10 кВ
минимальное значение воздушного зазора - негомогенное поле (III/2)	11 мм
минимальное значение пути утечки (III/2)	11 мм
Расчетное напряжение изоляции (II/2)	1500 В DC
Расчетное импульсное напряжение (II/2)	8 кВ
минимальное значение воздушного зазора - негомогенное поле (II/2)	8 мм
минимальное значение пути утечки (II/2)	8 мм

Cпецификация упаковки

Форма упаковки	в картонной коробке

Коммерческие данные

Номер артикула	1391647
Упаковочная единица	50 Количество
Минимальное количество, предусмотренное условиями заказа	50 Количество
Указание	Позаказное производство (возврат невозможен)
Ключ изделия	AADABC
GTIN	4063151771522
Вес/шт. (с упаковкой)	2,22 g
Вес/шт. (без упаковки)	2,22 g
Номер таможенного тарифа	85366990
Страна происхождения	DE

Классификация

Сертификаты

Approval Specification Data
	Номинальное напряжение U_N	Номинальный ток I_N	Сечение AWG
Группа использования B
Возможность подсоединения нескольких проводников	600 В	41 A	24 - 12
Стандарт	600 В	41 A	24 - 8

Approval Specification Data
	Номинальное напряжение U_N	Номинальный ток I_N	Сечение AWG
Группа использования F
Возможность подсоединения нескольких проводников	1000 В	41 A	24 - 12
Стандарт	1000 В	41 A	24 - 8
Группа использования C
Возможность подсоединения нескольких проводников	600 В	41 A	24 - 12
Стандарт	600 В	41 A	24 - 8

Approval Specification Data
	Номинальное напряжение U_N	Номинальный ток I_N	Сечение AWG
Группа использования C
Возможность подсоединения нескольких проводников	1000 В	41 A	24 - 12
Стандарт	1000 В	41 A	24 - 8

Environmental product compliance

Совместимые изделия

EU RoHS
Отвечает требованиям Директивы RoHS	Да (Нет освобождения от исполнения требований)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Отсутствие опасных веществ, превышающих предельные значения
EU REACH SVHC
Указание на вещество-кандидата согласно REACH (№ CAS)	Нет веществ с массовой долей более 0,1%

Автоматизация

Коммутация, измерение и контроль

Маркировка, монтаж и установка

Питание, зарядка и защита

Соединение

PC 5/ 5-STF1-15,24 - Разъемы для печатной платы

1391647

Подробная информация о продукте

ECLASS

ETIM

UNSPSC

cULus Recognized

UL одобрено

cUL Recognized

Совместимые изделия

Преимущества для вас

Автоматизация

Коммутация, измерение и контроль

Маркировка, монтаж и установка

Питание, зарядка и защита

Соединение

PC 5/ 5-STF1-15,24 - Разъемы для печатной платы 1391647

Подробная информация о продукте

ECLASS

ETIM

UNSPSC

Совместимые изделия

SZS 0,6X3,5 - Отвертка 1205053

CP-PC RD - Кодирующий профиль 1701967

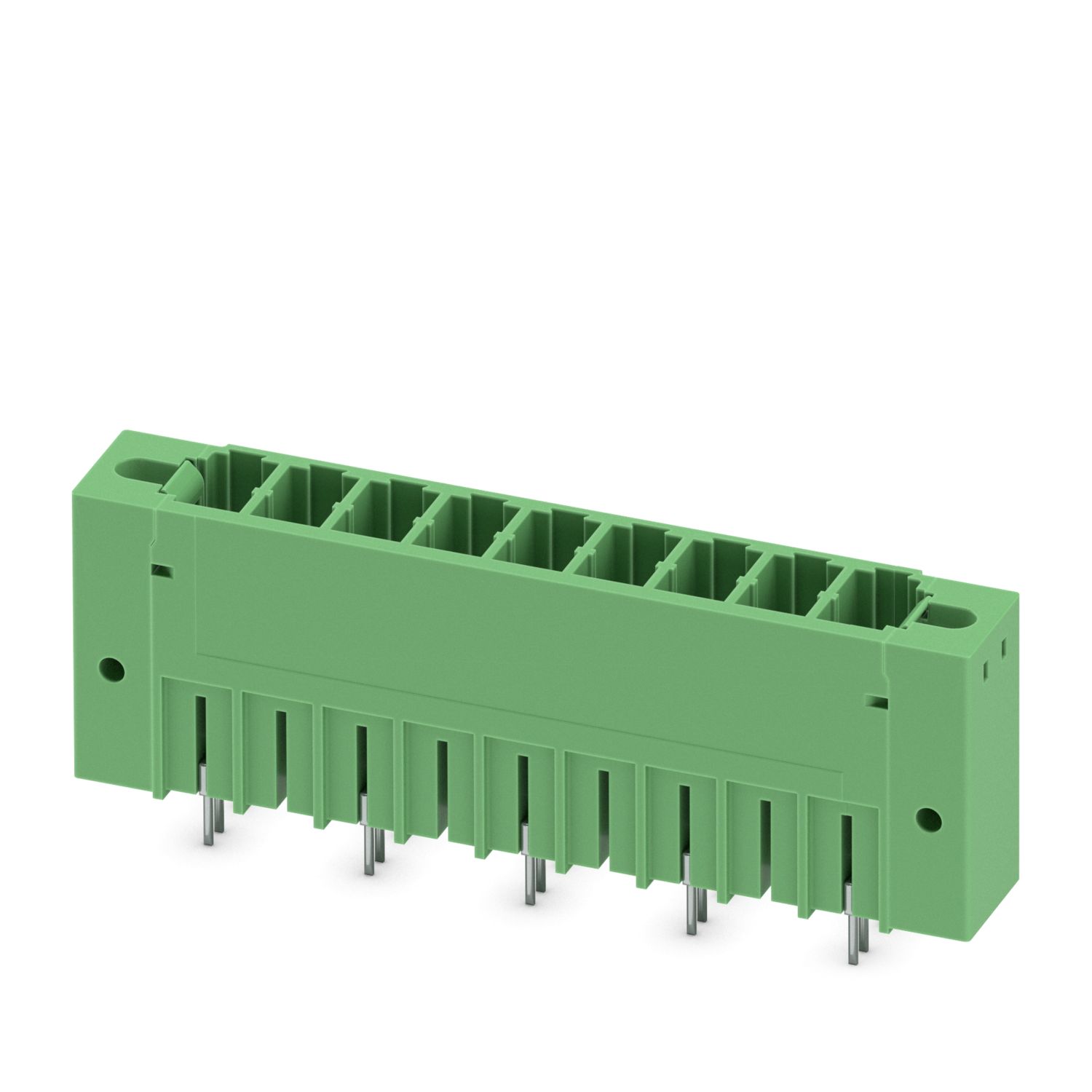

PCV 5/ 5-GF-15,24 - Pазъем на плату 1392189
