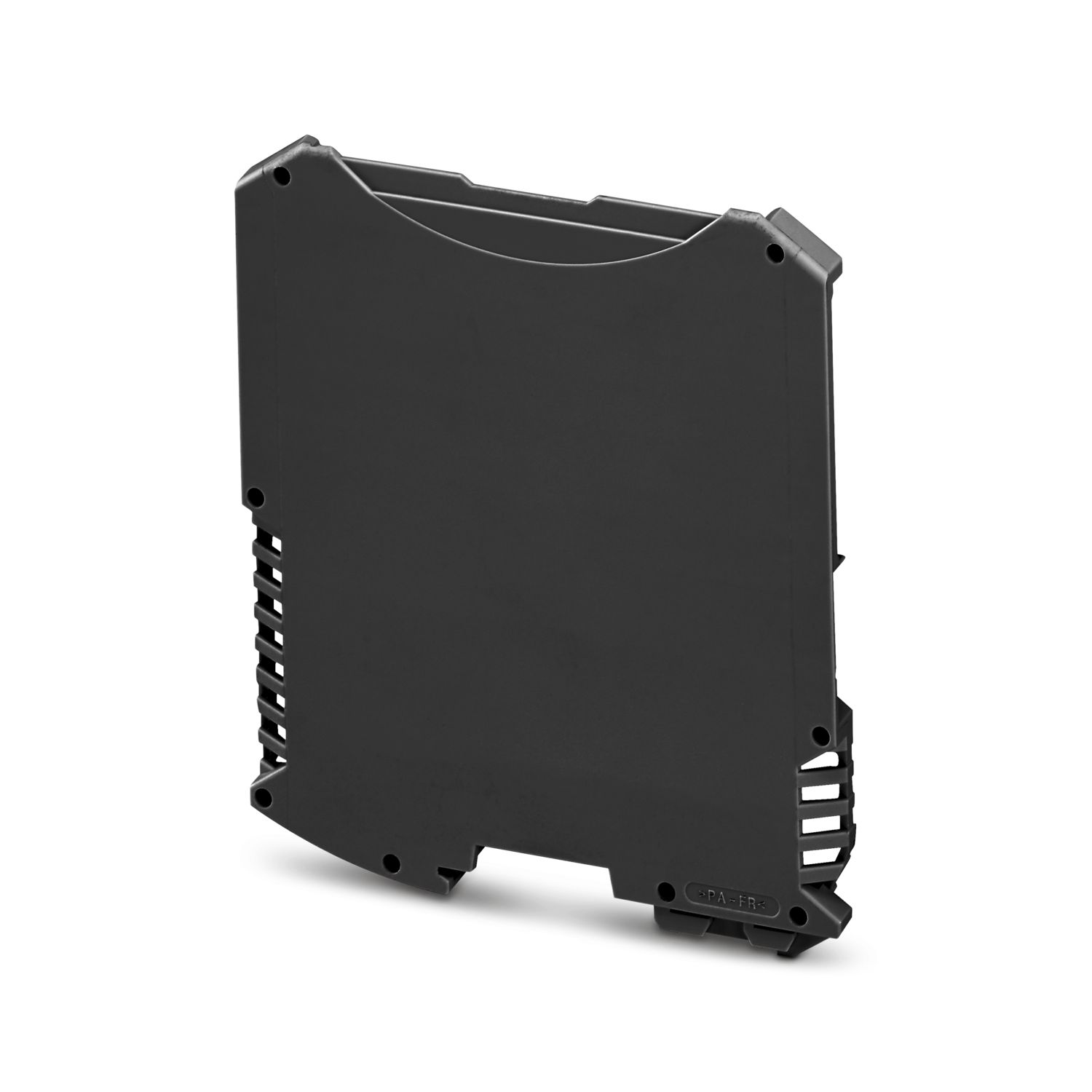

ME MAX GEH-L U-U1 BK
-
Полусфера корпуса
2697343
Корпус для установки на монтажную рейку, Полусфера корпуса (левая), высокая конструкция, с вентиляционными отверстиями, ширина: 6,3 мм, высота: 99 мм, глубина: 112,85 мм, цвет: черный (аналогично RAL 9005)
Подробная информация о продукте
| Указание по монтажу | Учтите указания для пользователя в разделе загрузки. |
| Рекомендация | Материал контактных площадок для шинных соединителей гальваническая позолота (твердое золочение) |
| Тип изделия | Полусфера корпуса |
| Тип корпуса | Корпус для установки на монтажную рейку |
| Серия корпусов | ME-MAX |
| Серия изделий | ME MAX.. U-U1 |
| Количество рядов | 1 |
| Исполнение | Полусфера корпуса (левая), высокая конструкция |
| Имеется вентиляционное отверстие | да |
| Чертеж |
|
| Ширина | 6,3 мм |
| Высота | 99 мм |
| Глубина | 112,85 мм |
| Глубина от верхнего края монтажной рейки | 107 мм |
| Дизайн печатных плат | |
| Толщина печатной платы | 1,4 мм ... 1,8 мм |
| Цвет (Корпус) | черный (RAL 9005) |
| Класс воспламеняемости согласно UL 94 | V0 |
| CTI согласно МЭК 60112 | 600 |
| Материал корпуса | PA |
| Качество поверхности | необработанная |
| Условия окружающей среды | |
| Макс. достигаемый IP-код | IP20 |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 105 °C (В зависимости от рассеиваемой мощности) |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 55 °C |
| Температура окружающей среды (при монтаже) | -5 °C ... 100 °C |
| Относительная влажность воздуха (хранение/транспорт) | 80 % |
| Тип крепления печатной платы | Защелка-фиксатор |
| Толщина печатной платы | 1,4 мм ... 1,8 мм |
| Тип монтажа | Установка на монтажную рейку |
