UL одобрено
ID допуска: E118976-20240617| Номинальное напряжение UN | Номинальный ток IN | Сечение AWG | Сечение мм2 | |
|---|---|---|---|---|
| 250 В | 9 A |

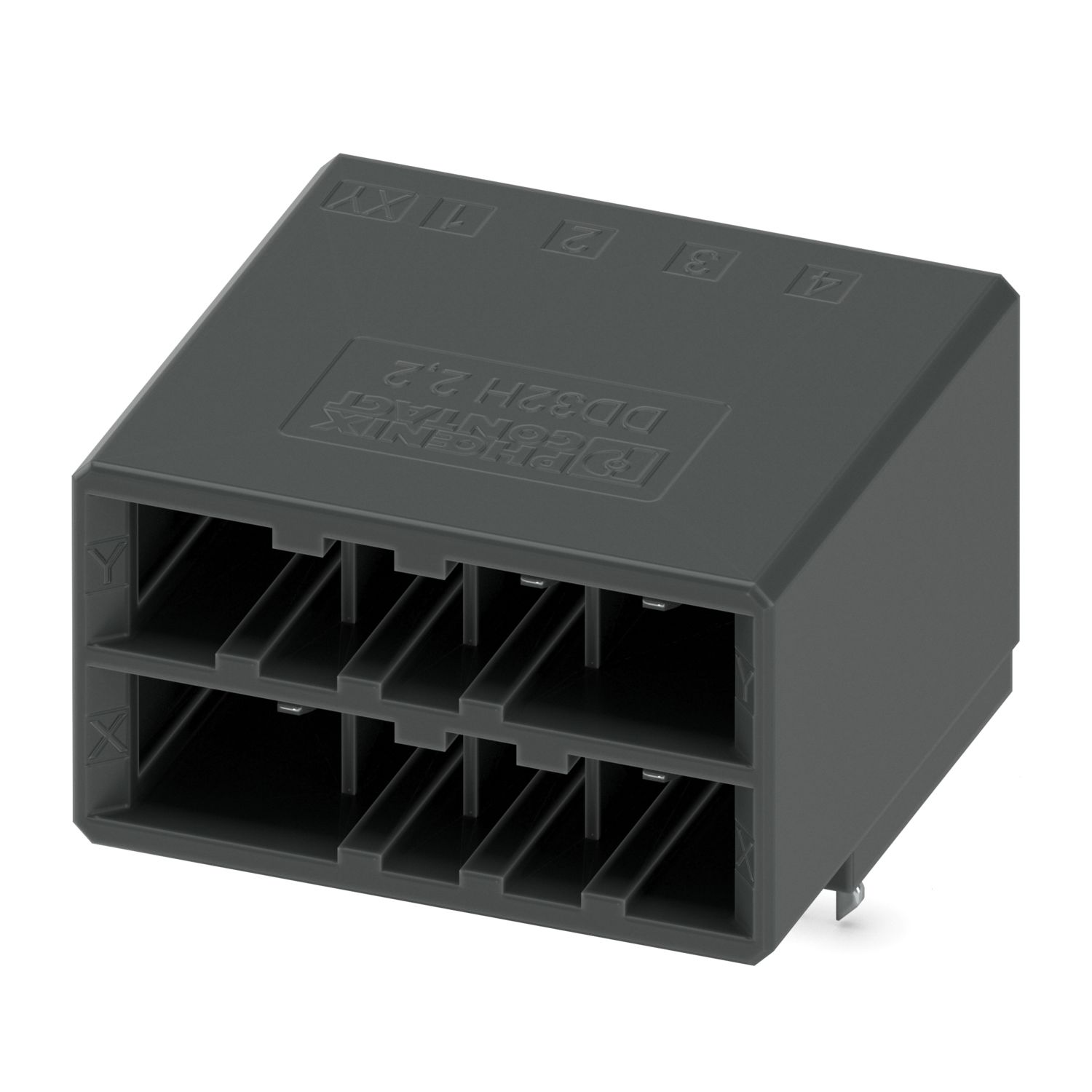

DD32H 2,2/ 8-H-5,08-XY
-
Pазъем на плату
1378316
Pазъем на плату, цвет: черный, номинальный ток: 8 A, расчетное напряжение (III/2): 320 В, поверхность контакта: Sn, тип контакта: Штифт, количество рядов: 2, полюсов: 8, cемейство изделий: DD32H 2,2/..-H, размер шага: 5,08 мм, тип подключения: Oбжимное соединение, монтаж: Пайка волной, расположение выводов: Линейное расположение выводов, длина выводов [P]: 3,8 мм, количество паечных выводов на потенциал: 1, штекерная система: CONNEXIS DD, Направление стыковочной части: Стандарт, блокировка: Крепление на защелках, тип крепления: Соединительный выступ, Форма упаковки: в картонной коробке
Подробная информация о продукте
| Тип изделия | Pазъем на плату |
| Серия изделий | DD32H 2,2/..-H |
| Линейка изделий | CONNEXIS Connectors M |
| Полюсов | 8 |
| Размер шага | 5,08 мм |
| Количество рядов | 2 |
| Расположение выводов | Линейное расположение выводов |
| Количество паечных выводов на потенциал | 1 |
| Свойства | |
| Номинальный ток IN | 8 A |
| Номинальное напряжение UN | 320 В |
| Проходное сопротивление | 0,9 мΩ |
| Расчетное напряжение (III/3) | 250 В |
| Расчетное импульсное напряжение (III/3) | 4 кВ |
| Расчетное напряжение (III/2) | 320 В |
| Расчетное импульсное напряжение (III/2) | 4 кВ |
| Расчетное напряжение (II/2) | 500 В |
| Расчетное импульсное напряжение (II/2) | 4 кВ |
| Тип монтажа | Пайка волной |
| Расположение выводов | Линейное расположение выводов |
| Данные о материале - контакт | |
| Указание | Соответствие WEEE/RoHS, без контакта согласно МЭК 60068-2-82/JEDEC JESD 201 |
| Материал, контакт | Сплав меди |
| Качество поверхности | гальваническое лужение |
| Металлическая поверхность зоны контакта (покрытие) | Олово (3 - 5 мкм Sn) |
| Металлическая поверхность зоны контакта (промежуточное покрытие) | Никель (1,3 - 3 мкм Ni) |
| Металлическая поверхность зоны пайки (покрытие) | Олово (3 - 5 мкм Sn) |
| Металлическая поверхность зоны пайки (промежуточное покрытие) | Никель (1,3 - 3 мкм Ni) |
| Данные о материале - корпус | |
| Цвет (Корпус) | черный (9005) |
| Изоляционный материал | PBT |
| Группа изоляционного материала | II |
| CTI согласно МЭК 60112 | 400 ≤ CTI < 600 |
| Класс воспламеняемости согласно UL 94 | V0 |
| Указания по контакту | Эти штекерные соединители соответствуют DIN EN 61984, штекерные соединители без коммутационной способности (COC). При надлежащем использовании они не должны вставляться или извлекаться под напряжением или под нагрузкой. |
| Чертеж |
|
| Размер шага | 5,08 мм |
| Ширина [w] | 29,24 мм |
| Высота [h] | 20,77 мм |
| Длина [l] | 27,18 мм |
| Высота | 16,97 мм |
| Длина вывода под пайку [P] | 3,8 мм |
| Размеры штыря | 0,65 x 0,64 мм |
| Дизайн печатных плат | |
| Диаметр отверстий | 1,1 мм |
| 3 мм | |
| Визуальный осмотр | |
| Спецификации по испытанию | DIN EN 60512-1-1:2003-01 |
| Результат | Испытание пройдено |
| Проверка размеров | |
| Спецификации по испытанию | DIN EN 60512-1-2:2003-01 |
| Результат | Испытание пройдено |
| Стойкость маркировки | |
| Спецификации по испытанию | DIN EN 60068-2-70:1996-07 |
| Результат | Испытание пройдено |
| Поляризация и кодирование | |
| Спецификации по испытанию | DIN EN 60512-13-5:2006-11 |
| Результат | Испытание пройдено |
| Использование крепления контакта | |
| Спецификации по испытанию | DIN EN 60512-15-1:2009-03 |
| Крепление контакта Требования >20 N |
Испытание пройдено |
| Усилие подключения и извлечения | |
| Результат | Испытание пройдено |
| Количество циклов | 25 |
| Усилие установки на 1 полюс, прибл. | 3 Н |
| Усилие съема на 1 полюс, прибл. | 4 Н |
| Термическое испытание | Группа испытания C | |
| Спецификации по испытанию | DIN EN 60512-5-1:2003-01 |
| Испытанное число контактов | 20 |
| Сопротивление изоляции | |
| Спецификации по испытанию | DIN EN 60512-3-1:2003-01 |
| Сопротивлением изоляции между соседними полюсами | > 5 МОм |
| Воздушные зазоры и пути утечки | | |
| Спецификации по испытанию | IEC 60664-1:2020-05 |
| Группа изоляционного материала | II |
| Стойкость к токам утечки (DIN EN 60112 (VDE 0303-11)) | CTI от ≥ 400 до < 600 |
| Расчетное напряжение изоляции (III/3) | 250 В |
| Расчетное импульсное напряжение (III/3) | 4 кВ |
| минимальное значение воздушного зазора - негомогенное поле (III/3) | 3 мм |
| минимальное значение пути утечки (III/3) | 3,6 мм |
| Расчетное напряжение изоляции (III/2) | 320 В |
| Расчетное импульсное напряжение (III/2) | 4 кВ |
| минимальное значение воздушного зазора - негомогенное поле (III/2) | 3 мм |
| минимальное значение пути утечки (III/2) | 3 мм |
| Расчетное напряжение изоляции (II/2) | 500 В |
| Расчетное импульсное напряжение (II/2) | 4 кВ |
| минимальное значение воздушного зазора - негомогенное поле (II/2) | 3 мм |
| минимальное значение пути утечки (II/2) | 3,6 мм |
| Испытание на вибростойкость | |
| Спецификации по испытанию | DIN EN 60068-2-6 (VDE 0468-2-6):2008-10 |
| Частота | 10 - 150 - 10 Гц |
| Скорость развертки | 1 октава/мин. |
| Амплитуда | 0,35 мм (10 Гц ... 60,1 Гц) |
| Ускорение | 50 м/с² (60,1 Гц ... 150 Гц) |
| Продолжительность испытания на 1 ось | 2,5 ч |
| Направление испытания | X-, Y- и Z-ось |
| Испытания на долговечность | |
| Спецификации по испытанию | DIN EN 60512-9-1 (VDE 0687-512-9-1):2010-12 |
| Импульсное напряжение на уровне моря | 4,8 кВ |
| Проходное сопротивление R1 | 0,9 мΩ |
| Проходное сопротивление R2 | 1 мΩ |
| Циклы установки | 25 |
| Климатические испытания | |
| Спецификации по испытанию | DIN EN ISO 6988:1997-03 |
| Коррозионное воздействие | 0,2 дм3 SO2 на 300 дм3/40 °C/1 цикл |
| Тепловая нагрузка | 105 °C/168 ч |
| Испытательное переменное напряжение | 2,21 кВ |
| Ударопрочность | |
| Спецификации по испытанию | DIN EN 60068-2-27 (VDE 0468-2-27):2010-02 |
| Форма удара | Полусинусоида |
| Ускорение | 30г |
| Продолжительность удара | 11 мс |
| Направление испытания | X-, Y- и Z-ось (положит. и отрицат.) |
| Условия окружающей среды | |

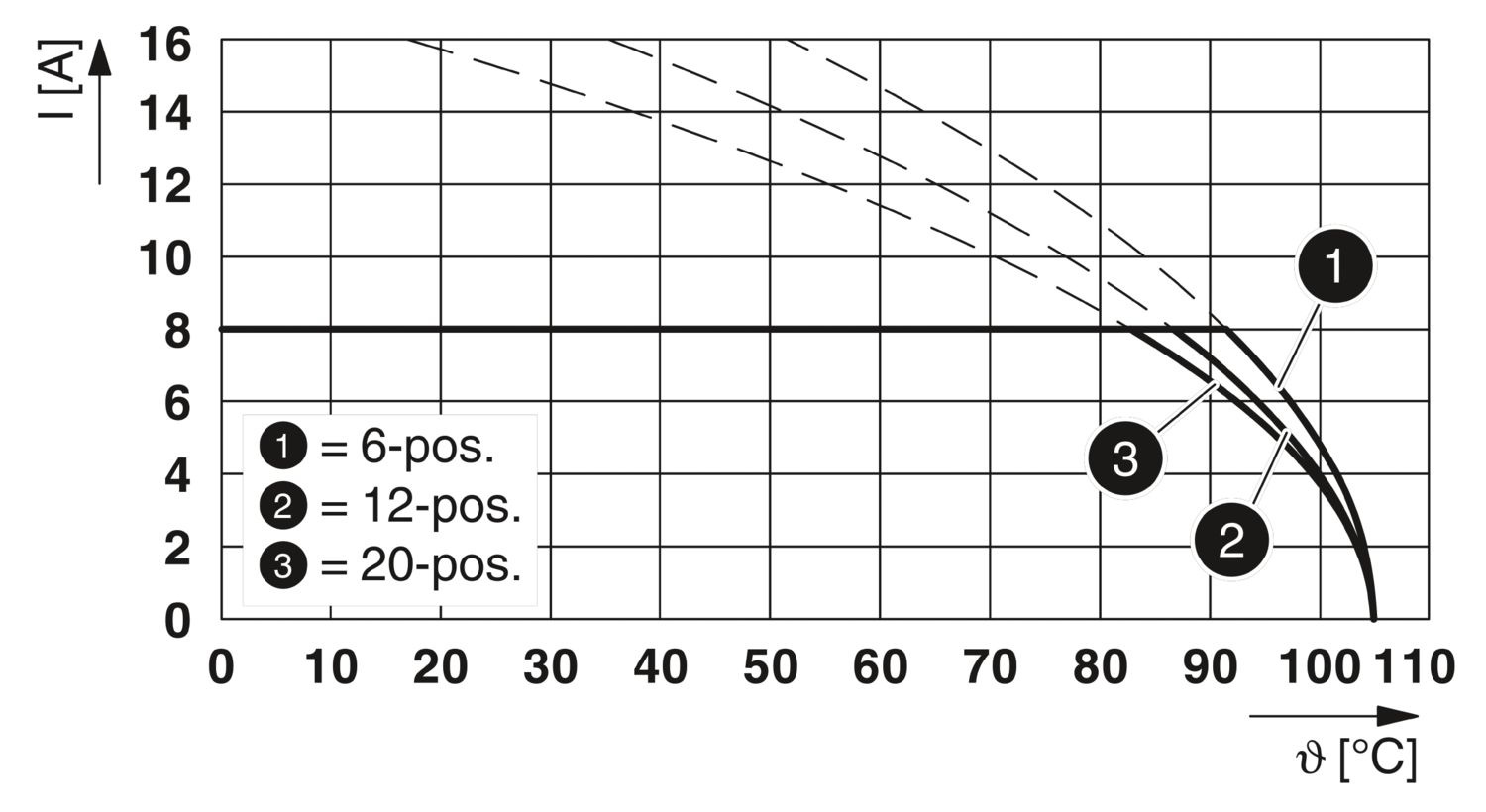

| Температура окружающей среды (при эксплуатации) | -55 °C ... 105 °C (В зависимости от кривой изменения параметров от температуры.) |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 70 °C |
| Относительная влажность воздуха (хранение/транспорт) | 30 % ... 70 % |
| Температура окружающей среды (при монтаже) | -5 °C ... 100 °C |
| Форма упаковки | в картонной коробке |
Преимущества для вас
Известный принцип монтажа обеспечивает возможность применения во всем мире
Подключение параллельно печатной плате
Простота замены печатных плат благодаря штекерным блокам
Фиксатор с возможность интуитивного обслуживания препятствует непреднамеренному разъединению
Часто задаваемые вопросы
Можно ли отсоединить обжимные контакты?
Да, для этого имеется специальный инструмент.
В каком цвете доступны артикулы?
Наш стандартный цвет – черный.
Имеются ли кодировки для этих артикулов?
Так, кодировки уже интегрированы в корпусе.
Можно ли вставить в том числе и два отдельных штекера в разъем на плату?
В случае с CONNEXIS D32 в двухрядный разъем на плату можно также вставить два отдельных штекера.
Имеются ли также штекеры с защелкой-фиксатором?
Да, все штекеры серии CONNEXIS оснащены защелкой-фиксатором.
Какую степень защиты имеют артикулы?
Штекеры имеют допуск по IP20.
Что нужно учитывать при выборе кабеля?
Нужно выбрать подходящий обжимной контакт для сечения провода.
