PTSPL-6/1-2X2 2,9 R32
-
Клеммы для печатной платы
1704837
Клемма для монтажа на печатные платы, номинальный ток: 41 A, номинальное сечение: 6 мм2, количество потенциалов: 1, количество рядов: 1, число контактов в ряду: 1, cемейство изделий: PTSPL 6/.., размер шага: 0 мм, тип подключения: Пружинный зажим Push-in, монтаж: сквозной монтаж / пайка волной припоя, направление подключения проводник/печатная плата: 0 °, цвет: цвет меди, Расположение контактов: Линейное расположение выводов, Длина выводов [P]: 2,9 мм, количество паечных выводов на потенциал: 4, Форма упаковки: Лента шириной 32 мм
Подробная информация о продукте
| Тип изделия | Клемма для монтажа на печатные платы |
| Серия изделий | PTSPL 6/.. |
| Линейка изделий | COMBICON Terminals L |
| Конструкция | Однополюсный разъем для круглого проводника |
| Полюсов | 1 |
| Размер шага | 0 мм |
| Количество точек подключения | 1 |
| Количество рядов | 1 |
| Количество потенциалов | 1 |
| Расположение выводов | Линейное расположение выводов |
| Количество паечных выводов на потенциал | 4 |
| Свойства | |
| Номинальный ток IN | 41 A |
| Технология подключения | |
| Конструкция | Однополюсный разъем для круглого проводника |
| Номинальное сечение | 6 мм² |
| Соединение провода | |
| Тип подключения | Пружинный зажим Push-in |
| Сечение гибкого провода | 2,5 мм² ... 6 мм² (Необходимо использовать проводники с лужеными литцами, например, типа PV1-F.) |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки | 2,5 мм² ... 6 мм² |
| Длина снятия изоляции | 12 мм ... 15 мм |
| Тип монтажа | сквозной монтаж / пайка волной припоя |
| Расположение выводов | Линейное расположение выводов |
| Данные о материале - контакт | |
| Указание | Соответствие WEEE/RoHS, без контакта согласно МЭК 60068-2-82/JEDEC JESD 201 |
| Материал, контакт | Сплав меди |
| Качество поверхности | горячее лужение |
| Металлическая поверхность точки подключения (внешнее покрытие) | Олово (4 - 8 мкм Sn) |
| Металлическая поверхность зоны пайки (покрытие) | Олово (4 - 8 мкм Sn) |
| Данные о материале - корпус | |
| Цвет (Корпус) | цвет меди () |

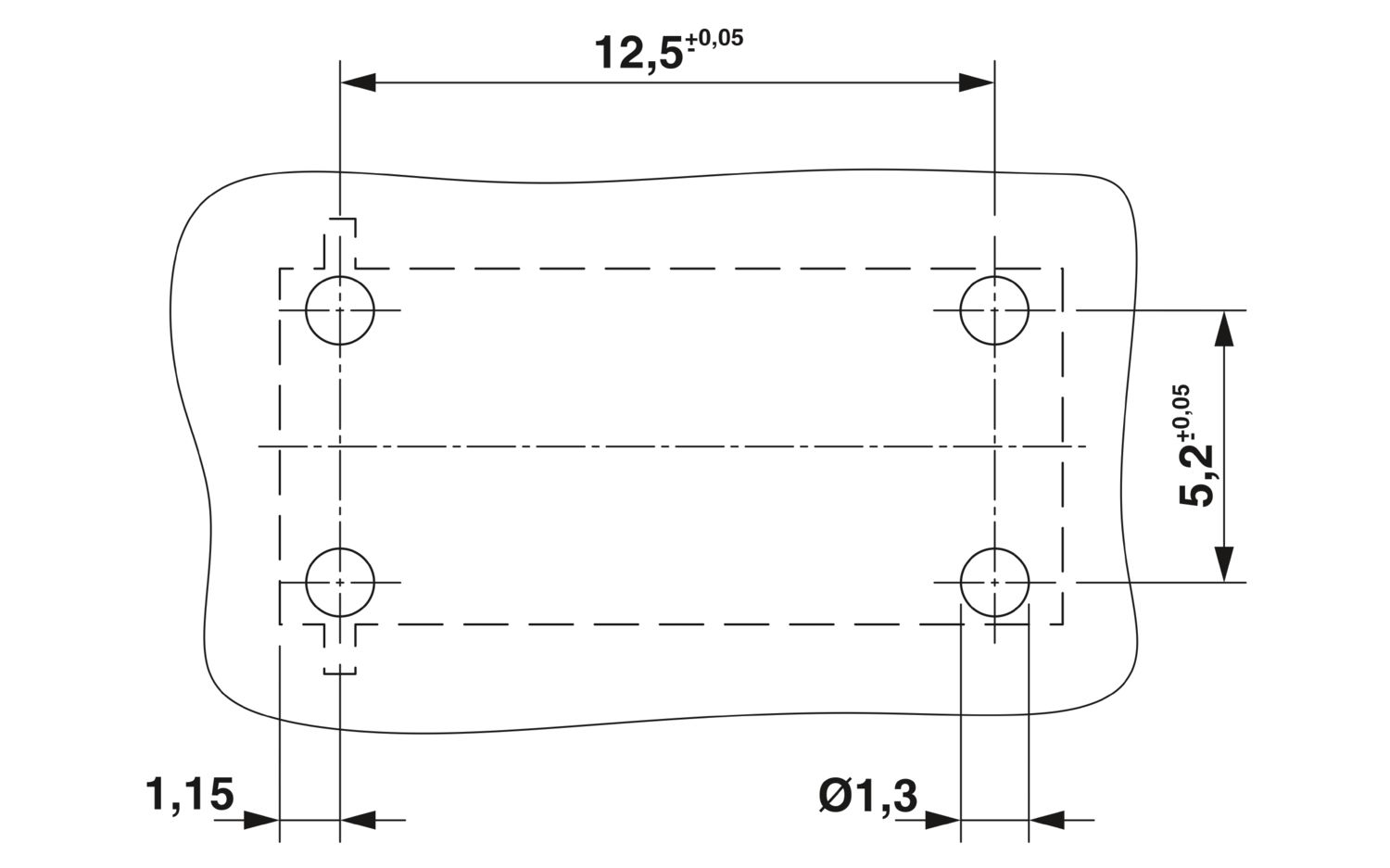

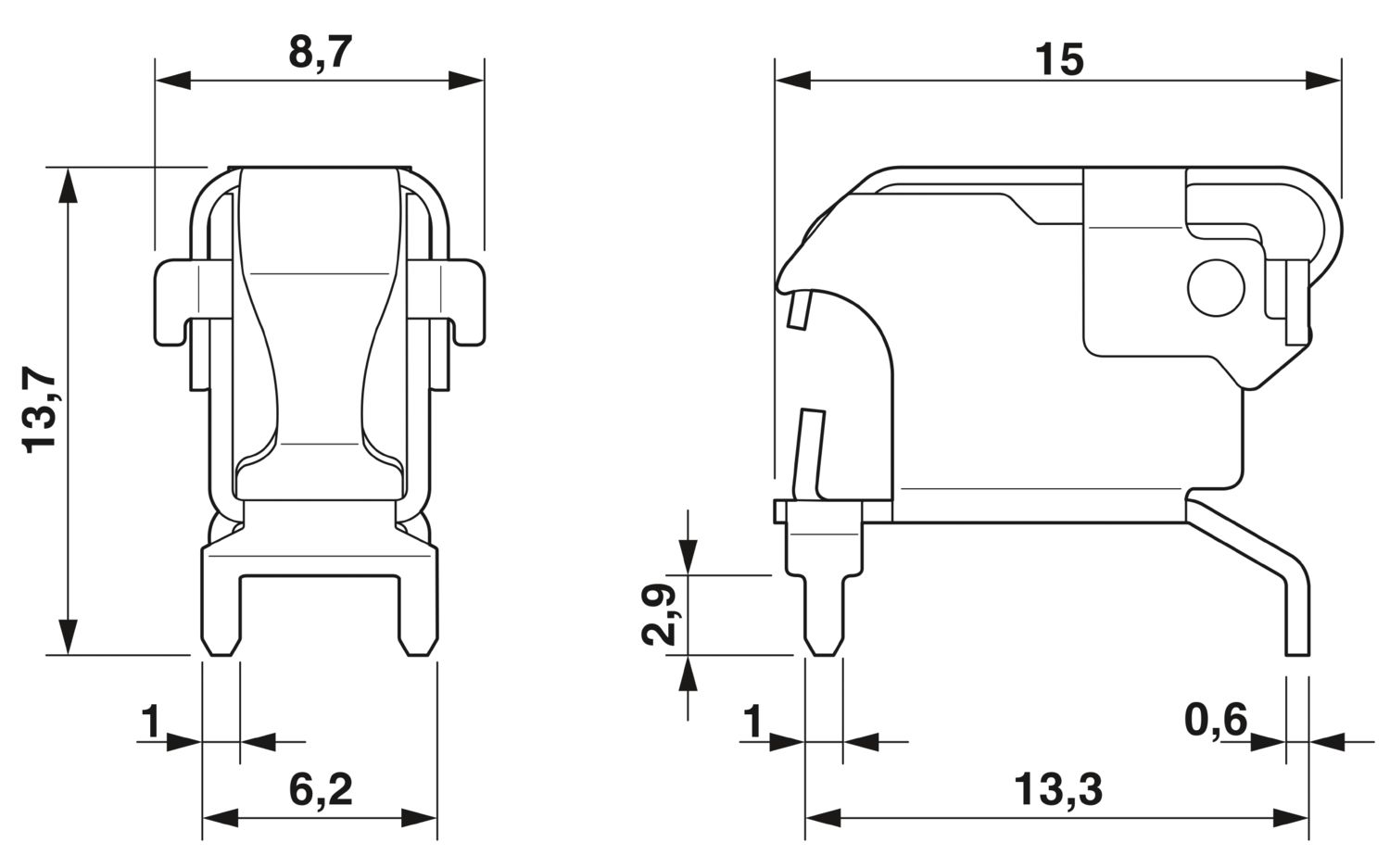

| Чертеж |
|

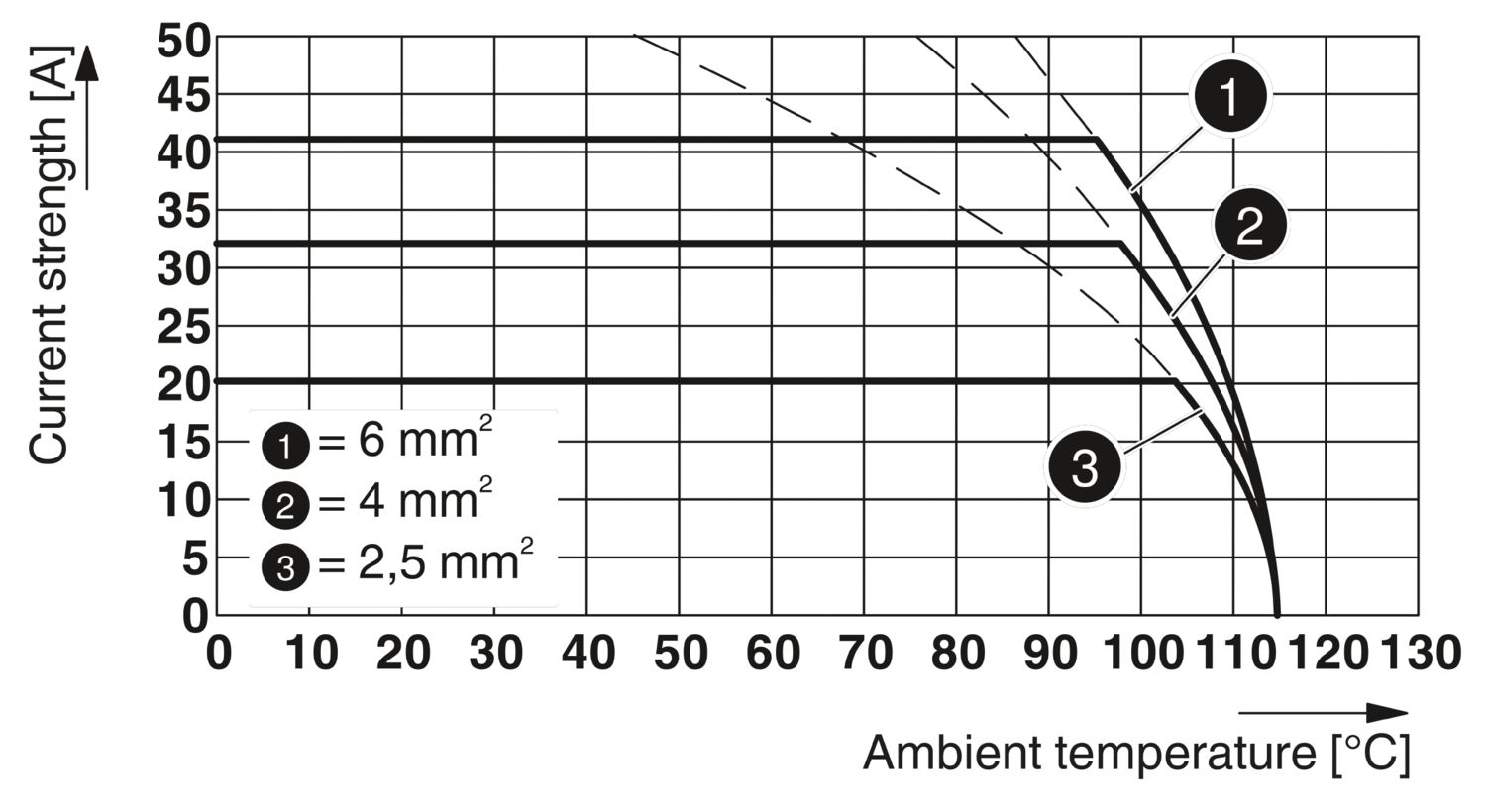

| Размер шага | 0 мм |
| Ширина [w] | 8,7 мм |
| Высота [h] | 13,7 мм |
| Длина [l] | 14,95 мм |
| Высота | 10,8 мм |
| Длина вывода под пайку [P] | 2,9 мм |
| Размеры штыря | 0,6 x 1 мм |
| Дизайн печатных плат | |
| Диаметр отверстий | 1,3 мм |
| Соединение провода | |
| Спецификации по испытанию | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Результат | Испытание пройдено |
| Испытание на повреждение и расшатывание проводника | |
| Спецификации по испытанию | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Результат | Испытание пройдено |
| Испытание на растяжение | |
| Спецификации по испытанию | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Сечение провода / тип кабеля / растягивающее усилие, уставка / фактическое значение | 2,5 мм² / гибкий PV1-F / > 50 Н |
| 6 мм² / гибкий PV1-F / > 80 Н | |
| Испытание на нагрев | |
| Спецификации по испытанию | 60947-7-4/FDIS © IEC 2012 |
| Требования, испытание на нагревание | Повышение температуры ≤ 45 K |
| Температурные циклы | |
| Спецификации по испытанию | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Результат | Испытание пройдено |
| Испытание на вибростойкость | |
| Спецификации по испытанию | DIN EN 60068-2-6 (VDE 0468-2-6):2008-10 |
| Частота | 10 - 150 - 10 Гц |
| Скорость развертки | 1 октава/мин. |
| Амплитуда | 0,35 мм (10 Гц ... 60,1 Гц) |
| Ускорение | 5г (60,1 Гц ... 150 Гц) |
| Продолжительность испытания на 1 ось | 2,5 ч |
| Направление испытания | X-, Y- и Z-ось |
| Ударопрочность | |
| Спецификации по испытанию | DIN EN 60068-2-27 (VDE 0468-2-27):2010-02 |
| Форма удара | Полусинусоида |
| Ускорение | 30г |
| Продолжительность удара | 18 мс |
| Направление испытания | X-, Y- и Z-ось (положит. и отрицат.) |
| Условия окружающей среды | |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 100 °C (В зависимости от кривой тока нагрузки по току/изменения характеристик) |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 70 °C |
| Относительная влажность воздуха (хранение/транспорт) | 30 % ... 70 % |
| Температура окружающей среды (при монтаже) | -5 °C ... 100 °C |
| Чертеж |
|
| Форма упаковки | Лента шириной 32 мм |
| Ширина ленты [W] | 32 мм |
| Внешний размер катушки [W2] | ≤ 38,4 мм |
| Диаметр катушки [A] | ≤ 330 мм |
| Тип упаковки | Прозрачный мешок |
| уровень ESD | (D) возможность отвода электростатического тока |
| Спецификации по испытанию | DIN EN 61340-5-1 (VDE 0300-5-1): 2008-07 |
Преимущества для вас
Высокая эффективность без изолятора: оптимальное решение для простой интеграции в процессы пайки SMT
Не требующая использования инструментов пружинная конструкция позволяет быстро подключать провода с кабельными наконечниками и луженые провода
Заданное прижимное усилие обеспечивает долговременную стабильность замыкания контакта
