QUINT-PS/12DC/24DC/ 5 - Conversor DC/DC - 2320131

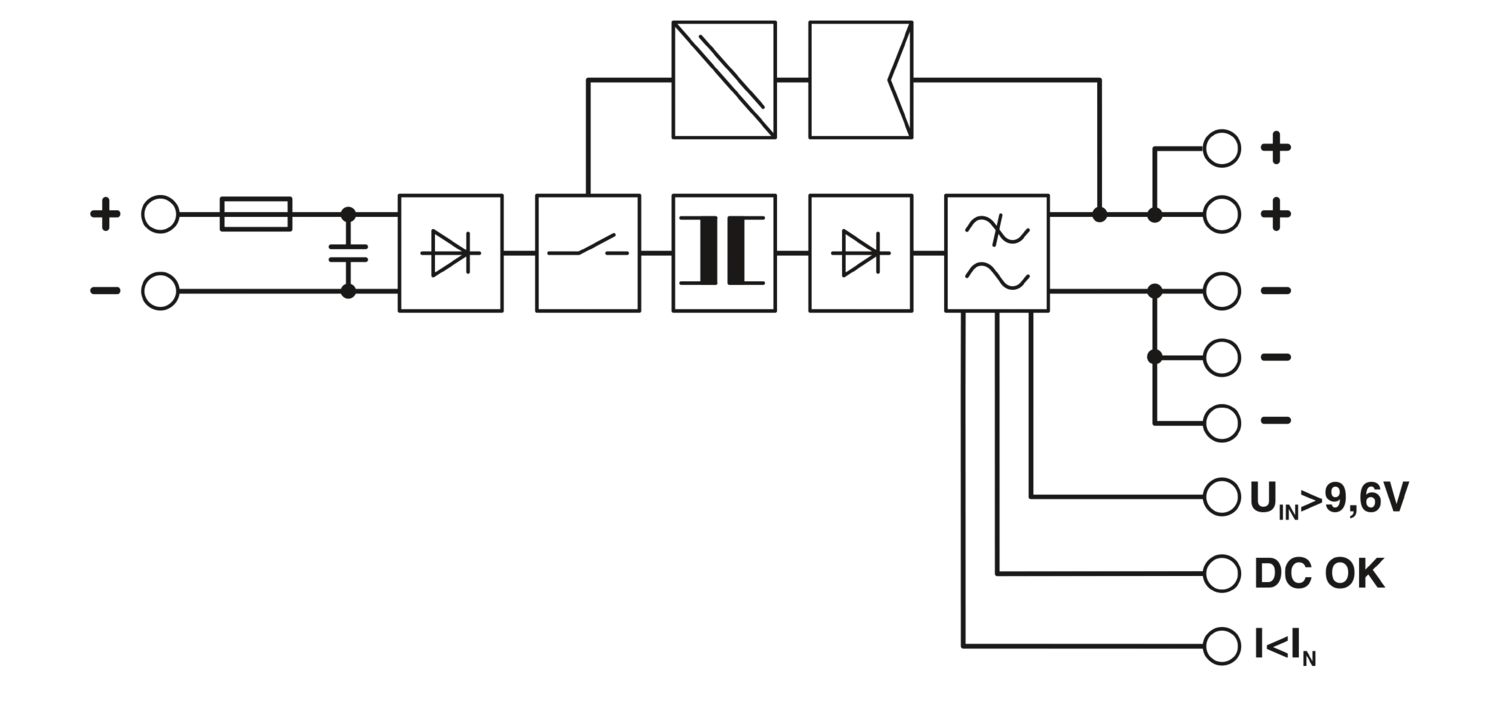

Dados da entrada

Operação DC
Faixa de tensão nominal de entrada	12 V DC
Faixa de tensão de entrada	9 V DC ... 18 V DC
Entrada de faixa ampla	não
Faixa de tensão de entrada DC	9 V DC ... 18 V DC
Tipo de tensão da tensão de alimentação	DC
Irupção da corrente	< 15 A (típico)
Integral de colisão da corrente de ligação (I²t)	< 0,3 A²s
Tempo permissível de falha de rede	típ. 3 ms (12 V DC)
Consumo de energia	15 A (12 V, I_BOOST)
Proteção contra inversão polarização	≤ 30 V DC
Ligação de proteção	Proteção contra sobretensão de transientes; Varistor
Fusível de entrada	25 A (interno (proteção de dispositivos))

Dados de saída

Eficiência	> 90 %
Característica de saída	U/I
Tensão de saída nominal	24 V DC ±1 %
Faixa de ajuste da tensão de saída (U_Set)	18 V DC ... 29,5 V DC (> 24 V DC, potência constante limitada)
Corrente nominal de saída (I_N)	5 A (-25 °C ... 60 °C)
POWER BOOST (I_Boost)	6,25 A (-25 °C ... 40 °C permanente, U_OUT = 24 V DC)
Selective Fuse Breaking (I_SFB)	30 A (12 ms)
Acionamento de segurança magnético	B2 / B4 / C2
Redução de carga	60 °C ... 70 °C (2,5 %/K)
Resistência de feedback	35 V DC
Proteção contra sobretensão na saída (OVP)	< 35 V DC
Carga capacitiva máxima	ilimitado
Limite de corrente ativo	aprox. 6,9 A
Tolerância	< 1 % (Alteração de carga estática 10 % ... 90 %)
		< 2 % (Alteração de carga dinâmica 10 % ... 90 %)
		< 0,1 % (Alteração da tensão de entrada ±10 %)
Rypple residual	< 75 mV_SS
Potência de saída	120 W
Picos de ligação com carga nominal	< 10 mV_SS (20 MHz)
Dissipação de energia sem carga nominal máxima	2 W
Dissipação de energia carga nominal máxima	13,5 W
Tempo de subida	< 2 ms (U_OUT (10 % ... 90 %))
Ligável em paralelo	sim, para redundância e elevação de capacidade.
Ligável em série	Sim
Ligável em série		2 (Equipamentos)
Sinal: CC OK, ativo
Descrição da saída	U_OUT > 0,9 x U_N: Sinal alto
Faixa de tensão de chaveamento	18 V DC ... 24 V DC
Corrente de ligação máxima	< 20 mA (à prova de curto-circuito)
Sinal: POWER BOOST, ativo
Descrição da saída	I_OUT < I_N: Sinal alto
Faixa de tensão de chaveamento	18 V DC ... 24 V DC
Corrente de ligação máxima	< 20 mA (à prova de curto-circuito)
Sinal: U_IN OK, ativo
Descrição da saída	U_IN > 9,6 V: sinal alto
Faixa de tensão de chaveamento	18 V DC ... 24 V DC
Corrente de ligação máxima	< 20 mA (à prova de curto-circuito)

Dados de conexão

Entrada
Tipo de conexão	Conexão a parafuso
Perfil do condutor rígido mín.	0,2 mm²
Perfil do condutor rígido máx.	2,5 mm²
Bitola do condutor flexível mín.	0,2 mm²
Bitola do condutor flexível máx.	2,5 mm²
Bitola do condutor AWG mín.	18
Bitola do condutor AWG máx.	12
Comprimento de decapagem	8 mm
Rosca	M3
Torque mín.	0,5 Nm
Binário de arranque máx.	0,6 Nm
Saída
Tipo de conexão	Conexão a parafuso
Perfil do condutor rígido mín.	0,2 mm²
Perfil do condutor rígido máx.	2,5 mm²
Bitola do condutor flexível mín.	0,2 mm²
Bitola do condutor flexível máx.	2,5 mm²
Bitola do condutor AWG mín.	18
Bitola do condutor AWG máx.	12
Comprimento de decapagem	7 mm
Rosca	M3
Torque mín.	0,5 Nm
Binário de arranque máx.	0,6 Nm
Sinal
Perfil do condutor rígido mín.	0,2 mm²
Perfil do condutor rígido máx.	2,5 mm²
Bitola do condutor flexível mín.	0,2 mm²
Bitola do condutor flexível máx.	2,5 mm²
Bitola do condutor AWG mín.	24
Bitola do condutor AWG máx.	12
Rosca	M3
Torque mín.	0,5 Nm
Binário de arranque máx.	0,6 Nm

Sinalização

Tipos de sinalização	LED
	saída de comutação ativa
	Contado de relé
Saída de sinal: CC OK, ativo
Indicação de estado	LED "CC OK" verde
Cor	verde
Saída de sinal: POWER BOOST, ativo
Indicação de estado	LED "BOOST" amarelo / I_OUT> I_N : LED ligado
Cor	amarelo
Observação sobre a sinalização	LED ligado
Saída de sinal: U_IN OK, ativo
Indicação de estado	LED "U_IN< 9,6 V" amarelo / U_IN< 9,6 V DC: LED ligado
Cor	amarelo
Observação sobre a sinalização	LED ligado

Características elétricas

Número de fases	1
Tensão de isolamento entrada/saída	1,5 kV (Teste típico)
	1 kV (Teste unitário)
	1 kV (Teste típico)

Propriedades do artigo

Tipo de produto	Conversor DC/DC
Família de produtos	QUINT POWER
MTBF (IEC 61709, SN 29500)	> 1005000 h (40 °C)
Propriedades de isolamento
Classe de proteção	III
Grau de impurezas	2

Medidas

Largura	32 mm
Altura	130 mm
Profundidade	125 mm
Medidas de montagem
Distância de montagem à direita/esquerda	0 mm / 0 mm (≤ 70 °C)
Distância de montagem à direita/esquerda (ativo)	15 mm / 15 mm (≤ 70 °C)
Distância de montagem em cima/embaixo	50 mm / 50 mm (≤ 70 °C)
Distância de montagem em cima/embaixo (ativo)	50 mm / 50 mm (≤ 70 °C)
Montagem alternativa
Largura	122 mm
Altura	130 mm
Profundidade	35 mm

Montagem

Tipo de montagem	Montagem em trilho de fixação
Instrução de montagem	alinhamento possível: P_N ≥50 %, horizontal 5 mm, ao lado de componentes ativos 15 mm, vertical 50 mm alinhamento possível: P_N <50 %, horizontal 0 mm, vertical em cima 40 mm, vertical embaixo 20 mm
Posição de montagem	Trilho de fixação horizontal NS 35, EN 60715
Com pintura de proteção	não

Dados de material

Material da caixa	Metal
Versão da caixa	Alumínio (AlMg3)
Modelo da cobertura	Chapa de aço zincada, isento de crómio (VI)

Condições ambientais e de vida útil operacional

Condições ambientais
Grau de proteção	IP20
Temperatura ambiente (funcionamento)	-25 °C ... 70 °C (> 60 °C Derating: 2,5 %/K)
Temperatura ambiente (armazenamento/transporte)	-40 °C ... 85 °C
Temperatura ambiente (tipo de início testado)	-40 °C
Classe climática	3K3 (de acordo com EN 60721)
Máx. umidade do ar admissível (funcionamento)	≤ 95 % (com 25 °C, sem condensação)
Choque	18 ms, 30g, em cada direção (de acordo com IEC 60068-2-27)
Vibração (funcionamento)	< 15 Hz, amplitude ±2,5 mm (de acordo com IEC 60068-2-6)
	15 Hz ... 150 Hz, 2,3g, 90 min.
Código Temp	T4 (-25 ... +70 °C; > 60 °C, Derating: 2,5 %/K)

Normas e disposições

Aplicações ferroviárias	EN 50121-4
Norma - Equipamento de instalações de corrente intensa com meios de produção eletrônicos	EN 50178/VDE 0160 (PELV)
Norma - Segurança elétrica	EN 60950-1/VDE 0805 (SELV)
Norma - Baixa tensão de proteção	EN 60950-1 (SELV)
	EN 60204-1 (PELV)
Norma - Isolação segura	DIN VDE 0100-410

Certificações

Certificações UL	UL/C-UL requerido UL 508
	UL/C-UL reconhecido UL 60950-1
	UL ANSI/ISA-12.12.01 Class I, Division 2, Groups A, B, C, D T4 (Hazardous Location)

Dados EMC

Compatibilidade eletromagnética	Conformidade com a diretriz EMC 2014/30/UE
Requisitos EMC Emissão de interferências	EN 61000-6-3
Requisitos EMC Emissão de interferências		EN 61000-6-4
Requisitos EMC Imunidade a interferência	EN 61000-6-1
Requisitos EMC Imunidade a interferência		EN 61000-6-2
Descarga de eletricidade estática
Normas / Determinações	EN 61000-4-2
Descarga de eletricidade estática
Descarga de contato	8 kV (Grau de precisão de teste 4)
Descarga de ar	15 kV (Grau de precisão de teste 4)
Observação	Critério B
Campo HF eletromagnético
Normas / Determinações	EN 61000-4-3
Campo HF eletromagnético
Faixa de frequência	80 MHz ... 1 GHz
Resistência do campo de teste	20 V/m (Grau de precisão de teste 3)
Faixa de frequência	1 GHz ... 2 GHz
Resistência do campo de teste	10 V/m (Grau de precisão de teste 3)
Faixa de frequência	2 GHz ... 3 GHz
Resistência do campo de teste	10 V/m (Grau de precisão de teste 3)
Observação	Critério A
Transientes rápidos (Burst)
Normas / Determinações	EN 61000-4-4
Transientes rápidos (Burst)
Entrada	2 kV (Grau de precisão de teste 3 - assimétrico)
Saída	2 kV (Grau de precisão de teste 3 - assimétrico)
Sinal	1 kV (Grau de precisão de teste 4 - assimétrico)
Observação	Critério B
Carga de tensão de impulso (Surge)
Normas / Determinações	EN 61000-4-5
Carga de tensão de impulso (Surge)
Entrada	1 kV (Grau de precisão de teste 2 - simétrico)
Entrada		2 kV (Grau de precisão de teste 3 - assimétrico)
Saída	1 kV (Grau de precisão de teste 2 - simétrico)
Saída		2 kV (Grau de precisão de teste 3 - assimétrico)
Sinal	1 kV (Grau de precisão de teste 2 - assimétrico)
Observação	Critério A
Interferência induzida
Normas / Determinações	EN 61000-4-6
Interferência induzida
Entrada/saída/sinal	assimétrico
Faixa de frequência	0,15 MHz ... 80 MHz
Observação	Critério A
Tensão	10 V (Grau de precisão de teste 3)
Emissão de interferência
Normas / Determinações	EN 61000-6-3
Tensão de interferência de rádio conforme EN 55011	EN 55011 (EN 55022) classe B campo de aplicação industrial e residencial
Interferência de rádio emitida conforme EN 55011	EN 55011 (EN 55022) classe B campo de aplicação industrial e residencial
Critérios
Critério A	Indicação operacional normal dentro dos limites estabelecidos.
Critério B	Indicação operacional com perturbação temporária que o próprio equipamento corrige.

Código	2320131
Unidades por embalagem	1 Unidade
Chave comercial	CMDQ
Chave de produto	CMDQ43
Página de catálogo	Página 293 (C-4-2019)
GTIN	4046356482240
Peso por unidade (inclusive embalagem)	903,9 g
Peso por unidade (exclusive embalagem)	727 g
País de origem	CN

EU RoHS
Cumpre os requisitos segundo a diretiva RoHS	Sim
isenções tanto quanto conhecido	7(a), 7(c)-I
China RoHS
Environment friendly use period (EFUP)	EFUP-25 Uma lista de declaração conforme a RoHS da China relativa a artigos encontra-se na área de downloads do respectivo artigo, em "Declaração do fabricante". Para todos os artigos com EFUP-E não é emitida nem necessária uma tabela de declaração conforme a RoHS da China.
EU REACH SVHC
Nota sobre as substâncias candidatas do REACH (n.º CAS)	Lead (n.º CAS: 7439-92-1)
SCIP	888b61af-98c2-49c7-aefc-bcd930532e82
