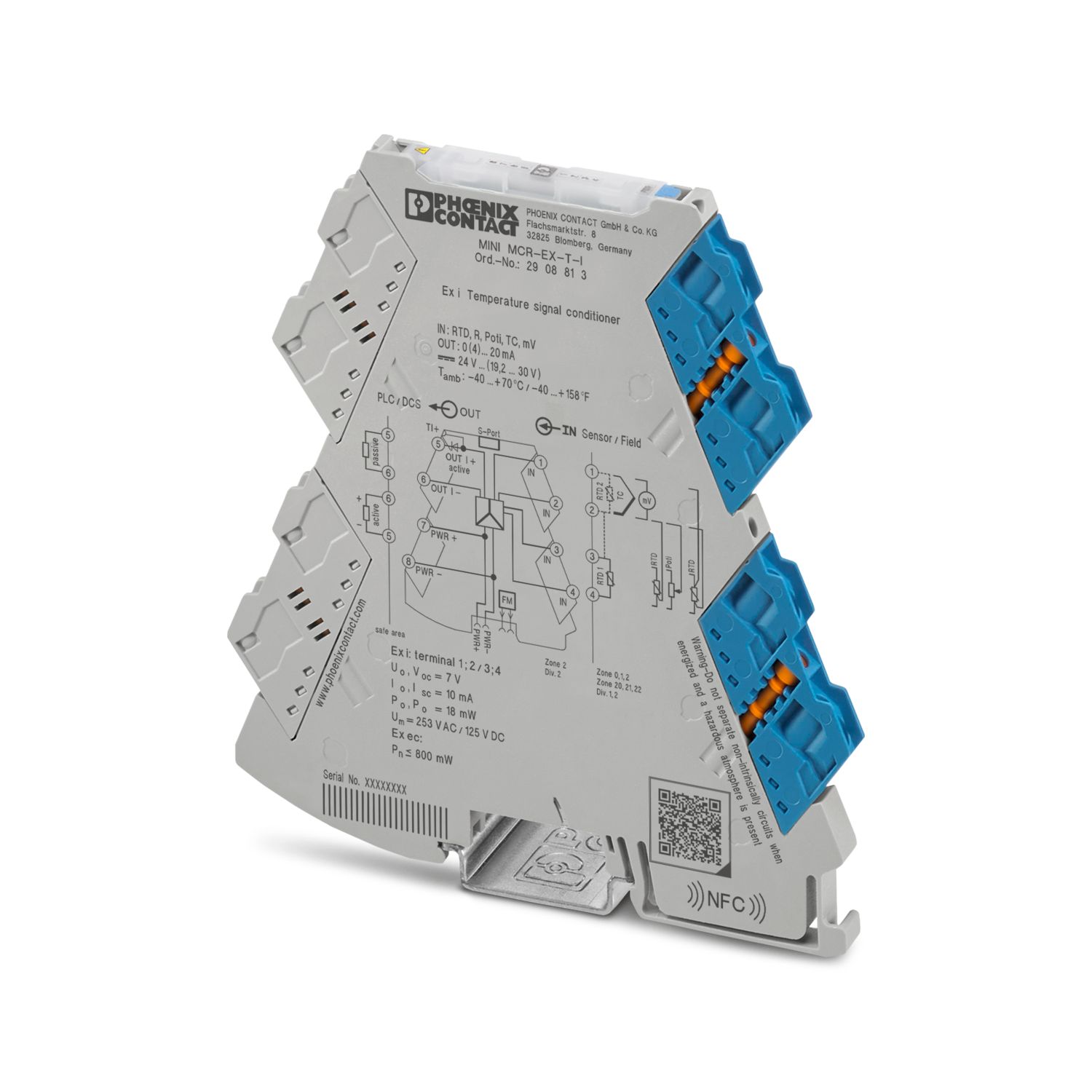

MINI MCR-EX-T-I - Transdutor de temperatura - 2908813

Detalhes do produto

Dados técnicos

Propriedades do artigo

Família de produtos	MINI Analog Pro
Aplicação	Temperatura
Configuração	Software
	App

Características do sistema

Funcionalidade
Configuração	Software
	App

Características elétricas

Isolamento galvânico entre entrada e saída	sim
Resposta ao degrau (0-99%)	≤ 400 ms
Isolamento galvânico
Categoria de sobretensão	II (≤ 5000 m)
Grau de impurezas	2 (≤ 5000 m)
Isolamento galvânico Entrada/saída/alimentação IEC/EN 61010-1
Normas / Determinações	IEC/EN 61010-1
Tensão de isolamento nominal	300 V_eff
Tensão de teste	2,5 kV AC (50 Hz, 60 s)
Isolamento	Isolamento duplo/reforçado
Isolamento galvânico Saída/alimentação, entrada IEC/EN 60079-11
Normas / Determinações	IEC/EN 60079-11
Tensão de isolamento nominal	265 V_eff
Isolamento galvânico Entrada/saída/alimentação IEC/EN 60079-7
Normas / Determinações	IEC/EN 60079-7
Tensão de isolamento nominal	251 V_eff
Alimentação
Tensão nominal de alimentação	24 V DC
Faixa de tensão de alimentação	19,2 V DC ... 30 V DC
Consumo de corrente	≤ 900 mW

Dados da entrada

Medição
Descrição da entrada	intrinsecamente seguro
Tipos de sensores utilizados (RTD)	Sensores Pt, Ni, Si, Cu
Tipos de sensores utilizados (TC)	J, K, B, E, N, R, S, T, C, A, L, U, A-1, A-2, A-3, Lr, M
Faixa de medição de temperatura	Faixa depende do tipo de sensor
Tecnologia de conexão	2, 3, 4 condutores
Faixa de resistência linear	0 Ω ... 40 kΩ (Faixa de medição mínima: 10 % da área de medição selecionada)
Faixa de resistência potenciômetro	0 Ω ... 40 kΩ (Faixa de medição mínima: 10 % da área de medição selecionada)
Faixa de sinal mV linear	-1000 mV ... 1000 mV
	0 mV ... 1000 mV (SIL)
Máx. resistência total de linha admissível	≤ 25 Ω (calibrável, 3 condutores, 4 condutores, por cabo)
	≤ 50 Ω (calibrável, 2 condutores)

Dados de saída

Sinal: Corrente
Quantidade de saídas	1
Configurável/Programável	sim
Sinal de saída corrente	4 mA ... 20 mA (SIL)
	4 mA ... 20 mA (NE 43)
	0 mA ... 20 mA
	20 mA ... 0 mA
	0 mA ... 21 mA (livremente ajustável)
	21 mA ... 0 mA (livremente ajustável)
Sinal de saída corrente máxima	21,5 mA
Carga/carga de saída da saída de corrente	≤ 600 Ω

Dados de conexão

Tipo de conexão	Conexão a parafuso
Comprimento de decapagem	10 mm
Rosca	M3
Bitola do condutor, fixa	0,2 mm² ... 1,5 mm² (com terminal tubular)
	0,14 mm² ... 2,5 mm² (sem terminal tubular)
Bitola do condutor, flexível	0,14 mm² ... 2,5 mm²
Bitola do condutor AWG	24 ... 12 (flexível)
Torque de aperto	0,5 Nm ... 0,6 Nm

Dados Ex

Instalação Ex (EPL)	Gc
Instalação Ex (EPL)		Div. 2
Circuitos de corrente de segurança intrínseca (EPL)	Ga
		Da
		Ma
		Div. 1
Dados técnicos de segurança: Terminal 1-2; 3-4
Indutância interna máx. L_i	desprezível
Capacidade interna máx. C_i	44 nF
Máx. tensão de saída U_o	7 V
Máx. corrente de saída I_o	10 mA
Máx. potência de saída P_o	18 mW
Máxima tensão técnica de segurança U_m	253 V AC (≤ 2000 m)
Máxima tensão técnica de segurança U_m		125 V DC (≤ 2000 m)
IIA/I (circuito de corrente simples): máx. indutância externa L_o / máx. capacidade externa C_o	1000 mH / 1000 µF
IIB/IIIC (circuito de corrente simples): máx. indutância externa L_o / máx. capacidade externa C_o	1000 mH / 300 µF
IIC (circuito de corrente simples): máx. indutância externa L_o / máx. capacidade externa C_o	300 mH / 15,7 µF
IIB/IIA/IIIC (circuito de corrente misto): máx. indutância externa L_o / máx. capacidade externa C_o	100 mH / 950 nF, 50 mH / 950 nF, 5 mH / 950 nF, 1 mH / 950 nF
IIC (circuito de corrente misto): máx. indutância externa L_o / máx. capacidade externa C_o	100 mH / 555 nF, 50 mH / 555 nF, 5 mH / 555 nF, 1 mH / 555 nF, 10 µH / 555 nF

Interfaces

Tipo de conexão	S-PORT

Sinalização

Indicação de estado	LED verde (tensão de alimentação)
	LED vermelho (mensagens de erro)

Medidas

Largura	6,2 mm
Altura	109,81 mm
Profundidade	119,2 mm

Dados de material

Cor	cinza (RAL 7042)
Material caixa	PBT

Condições ambientais e de vida útil operacional

Condições ambientais
Grau de proteção	IP20
Temperatura ambiente (funcionamento)	-40 °C ... 70 °C (qualquer posição de montagem)
Temperatura ambiente (armazenamento/transporte)	-40 °C ... 85 °C
Umidade do ar admissível (funcionamento)	5 % ... 95 % (com 25 °C, sem condensação)
Faixa de altura de utilização (IEC/EN 61010-1)
Faixa de altura	> 2000 m ... 3000 m
Temperatura ambiente (funcionamento)	-40 °C ... 63 °C
Tensão de isolamento nominal	300 V_eff (Entrada/saída/alimentação)
Isolamento	Isolamento duplo/reforçado
Faixa de altura de utilização (IEC/EN 61010-1)
Faixa de altura	> 3000 m ... 4000 m
Temperatura ambiente (funcionamento)	-40 °C ... 56 °C
Tensão de isolamento nominal	300 V_eff (Entrada/saída/alimentação)
Isolamento	Isolamento duplo/reforçado
Faixa de altura de utilização (IEC/EN 61010-1)
Faixa de altura	> 4000 m ... 5000 m
Temperatura ambiente (funcionamento)	-40 °C ... 49 °C
Tensão de isolamento nominal	150 V_eff (Entrada/saída/alimentação)
Isolamento	Isolamento duplo/reforçado
Faixa de altura de utilização (IEC/EN 60079-11)
Faixa de altura	> 2000 m ... 3000 m
Temperatura ambiente (funcionamento)	-40 °C ... 63 °C
Máxima tensão técnica de segurança U_m	121 V AC
Máxima tensão técnica de segurança U_m		110 V DC
Tensão de isolamento nominal	150 V_eff (Saída/alimentação, entrada)
Faixa de altura de utilização (IEC/EN 60079-11)
Faixa de altura	> 3000 m ... 4000 m
Temperatura ambiente (funcionamento)	-40 °C ... 56 °C
Máxima tensão técnica de segurança U_m	33 V AC/DC
Tensão de isolamento nominal	60 V_eff (Saída/alimentação, entrada)
Faixa de altura de utilização (IEC/EN 60079-11)
Faixa de altura	> 4000 m ... 5000 m
Temperatura ambiente (funcionamento)	-40 °C ... 49 °C
Máxima tensão técnica de segurança U_m	33 V AC/DC
Tensão de isolamento nominal	60 V_eff (Saída/alimentação, entrada)
Faixa de altura de utilização (IEC/EN 60079-7)
Faixa de altura	> 2000 m ... 3000 m
Temperatura ambiente (funcionamento)	-40 °C ... 63 °C
Tensão de isolamento nominal	162 V_eff (Entrada/saída/alimentação)
Faixa de altura de utilização (IEC/EN 60079-7)
Faixa de altura	> 3000 m ... 4000 m
Temperatura ambiente (funcionamento)	-40 °C ... 56 °C
Tensão de isolamento nominal	60 V_eff (Entrada/saída/alimentação)
Faixa de altura de utilização (IEC/EN 60079-7)
Faixa de altura	> 4000 m ... 5000 m
Temperatura ambiente (funcionamento)	-40 °C ... 49 °C
Tensão de isolamento nominal	60 V_eff (Entrada/saída/alimentação)

Certificações

CE
Certificado	Conformidade CE
ATEX
Identificação	 II (1) G [Ex ia Ga] IIC
		 II (1) D [Ex ia Da] IIIC
		 II 3 (1) G Ex ec [ia Ga] ic IIC T4 Gc
		 I (M1) [Ex ia Ma] I
Certificado	IBExU 21 ATEX 1035 X
IECEx
Identificação	[Ex ia Ga] IIC
		[Ex ia Da] IIIC
		Ex ec [ia Ga] ic IIC T4 Gc
		[Ex ia Ma] I
Certificado	IECEx IBE 21.0017 X
CCC / China-Ex
Identificação	[Ex ia Ga] IIC
		[Ex ia Da] IIIC
		Ex ec [ia Ga] ic IIC T4 Gc
Certificado	2023122310116238
UL, EUA / Canadá
Identificação	UL 61010-2-201 Listed
		Class I, Div. 1, Groups A, B, C, D
		Class II, Div. 1, Groups E, F, G
		Class III, Div. 1
		Class I, Zone 0, 1, 2, Groups IIC, IIB, IIA
		Class I, Div. 2, Groups A, B, C, D T4
		Class I, Zone 2
		AEx ec [ia Ga] IIC T4 Gc; AEx ec [ia IIIC Da] IIC T4 Gc
		Ex ec [ia Ga] IIC T4 Gc X; Ex ec [ia IIIC Da] IIC T4 Gc X
		Class I, Zone 0, [AEx ia Ga] IIC, [Ex ia Ga] IIC X
		Class I, Zone 20, [AEx ia Da] IIIC, [Ex ia Da] IIIC X
Certificado	, C.D.-No 097285872
Certificação para construção naval
Certificado	DNV TAA00003FZ
Safety Integrity Level (SIL, IEC 61508)
Identificação	2
Observação	1 canal
Systematic Capability
Identificação	3
INMETRO
Identificação	[Ex ia Ma] I
		[Ex ia Ga] IIC
		[Ex ia Da] IIIC
		Ex ec [ia Ga] ic IIC T4 Gc
Certificado	DNV 23.0187 X
Dados de construção naval
Temperature	B
Humidity	B
Vibração	A
EMC	A
Enclosure	Required protection according to the Rules shall be provided upon installation on board

Dados EMC

Compatibilidade eletromagnética	Testado de acordo com as seguintes normas e regulamentos: EN 61326-1 Uso em áreas industriais, NAMUR NE 21
Resistência contra interferência	EN 61000-6-2
Resistência contra interferência	EN 61326-3-2
Emissão de interferências
Normas/Disposições	EN 61000-6-4

Normas e disposições

GB Standard
Normas / Determinações	GB/T 3836.1
	GB/T 3836.3
	GB/T 3836.4

Montagem

Tipo de montagem	Montagem em trilho de fixação
Posição de montagem	opcional

Dados comerciais

Código	2908813
Unidades por embalagem	1 Unidade
Quantidade mínima de pedido	1 Unidade
Chave comercial	DK12
Chave de produto	DK1225
GTIN	4055626357591
Peso por unidade (inclusive embalagem)	126,8 g
Peso por unidade (exclusive embalagem)	115 g
País de origem	DE

Classificações

Certificações

Environmental product compliance

ECLASS-13.0	27210129
ECLASS-15.0	27210129

EU RoHS
Cumpre os requisitos segundo a diretiva RoHS	Sim
isenções tanto quanto conhecido	7(a), 7(c)-I
China RoHS
Environment friendly use period (EFUP)	EFUP-50 Uma lista de declaração conforme a RoHS da China relativa a artigos encontra-se na área de downloads do respectivo artigo, em "Declaração do fabricante". Para todos os artigos com EFUP-E não é emitida nem necessária uma tabela de declaração conforme a RoHS da China.
EU REACH SVHC
Nota sobre as substâncias candidatas do REACH (n.º CAS)	Lead (n.º CAS: 7439-92-1)
		2,2',6,6'-tetrabromo-4,4'-isopropylidenediphenol (n.º CAS: 79-94-7)
