Nosso cabeamento de sistema específico de controladores foi desenvolvido especificamente para o acoplamento rápido e sem erros a módulos I/O de diversos controladores. Graças a adaptadores frontais, cabos de sistema e placas de terminação facilmente plugáveis, especialmente da nova geração VARIOFACE Front Connect, você economiza até 90 % de tempo e 60 % de espaço em comparação com soluções convencionais. O cabeamento de sistema VARIOFACE está disponível para todos sistemas I/O comuns.
Adaptador frontal VARIOFACE VIP, com cabos de sistema ligados para SIMATIC S7-300, para ligação 2 x 8 canais
Cabo circular, montado blindado; conexão 1: Par trançado (25-polos) (Os condutores estão identificados e equipados com terminais tubulares); conexão 2: Régua de pinos D-SUB (1x 25-polos); comprimento de cabo: 5 m
Cabo circular, montado blindado; controle: Bailey INFI 90; conexão 1: Par trançado (24-polos) (Os condutores estão identificados e equipados com terminais tubulares); conexão 2: Conector retangular miniatura (MR) (1x 24-polos); comprimento de cabo: 5 m
Módulo VARIOFACE desenhado para o emprego de cartões de entradas analógicas Honeywell Experion C300 de 16 canais. Canais 1 a 16 com entradas diferenciadas.
Adaptador frontal encapsulado com cabo redondo ligado e uma régua à mola de 50 polos coberta por extrusão de ambos os lados para a conexão de controladores Yokogawa. Comprimento do cabo: 1,0 m
Módulo de 16 canais para módulos Honeywell C300. O módulo é comandado do lado do comando através de D-SUB de 37 polos ou de FLK de 50 polos. Do lado do campo existe uma conexão por força de mola (1+, 1-,...16+,16-) com separação de lâmina. Largura do módulo: 254 mm
Cabo redondo montado sem halogênio; controle: SIMATIC® TOP connect; conexão 1: Régua de soquetes IDC/FLK (1x 16-polos); conexão 2: Régua de soquetes IDC/FLK (1x 14-polos); comprimento de cabo: 3 m
Cabo circular, montado blindado; conexão 1: Par trançado (37-polos) (Os condutores estão identificados e equipados com terminais tubulares); conexão 2: Régua de pinos D-SUB (1x 37-polos); comprimento de cabo: 5 m
Cabo circular montado; controle: Emerson Delta V; conexão 1: Régua de soquetes IDC/FLK (2x 20-polos); conexão 2: Régua de soquetes IDC/FLK (1x 50-polos); comprimento de cabo: 2 m
Módulo analógico de 16 canais com conexão por rosqueamento e duas conexões ao sistema de 40 polos. Adequado para placa Yokogawa AAI543.
Cabeamento de sistema VARIOFACE com componentes plugáveis
O cabeamento de sistema específico de controladores VARIOFACE é composto pelos seguintes componentes:
Adaptador frontal:
O adaptador frontal realiza a triagem dos sinais, dispensando o complexo cabeamento do condutor individual. Ele é simplesmente encaixado na placa de entrada/saída adequada do controlador. Estão disponíveis soluções para os seguintes fabricantes de controladores: ABB, Allen Bradley, Emerson, Honeywell, GE Fanuc, Phoenix Contact, Mitsubishi Electric, OMRON, Schneider Electric, Siemens, Yokogawa
Cabo de sistema:
Os sinais são transferidos do controlador para o módulo através de um cabo de sistema pré-montado. Estes estão disponíveis em diferentes versões, dependendo do comprimento, número de polos e blindagem.
Placa de terminação:
A placa de terminação transfere os sinais de comando e de campo. Beneficie-se também aqui da diversidade do programa de produtos. As placas de terminação estão disponíveis em diferentes tecnologias de conexão, larguras e com diferentes funções.

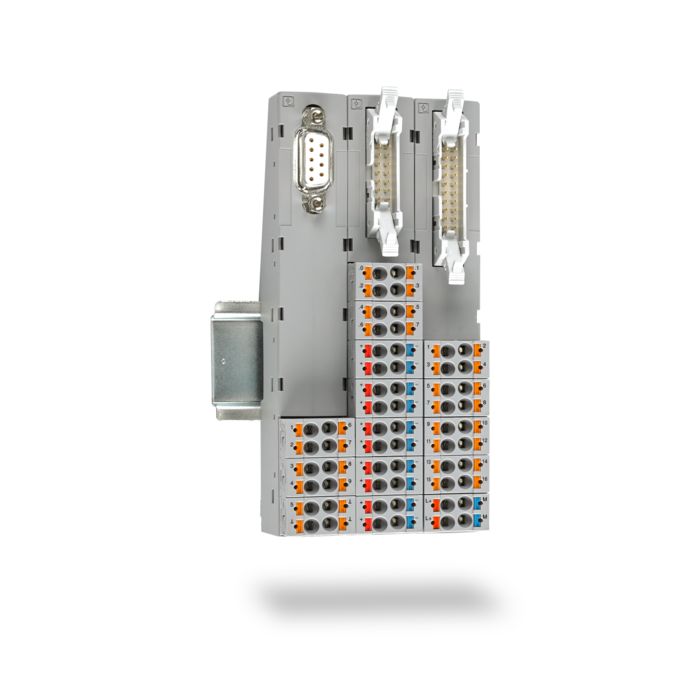

A nova geração de placas de terminação altamente compactas é o complemento perfeito entre o sistema I/O remoto e o nível de campo. Um design inovador assegura o cabeamento rápido e sem erros, bem como economia de espaço no quadro de comando. VARIOFACE Front Connect suporta periféricos descentralizados os periféricos descentralizados periféricos descentralizados com alta flexibilidade e um formato estreito.

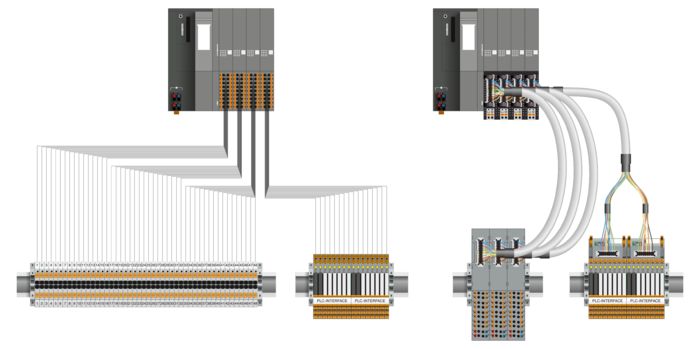

Cabeamento convencional com condutores individuais
O cabeamento dos periféricos com condutores individuais demora muito tempo e está sujeito a falhas.
Características:
Cabeamento de sistema VARIOFACE
O cabeamento de sistema é um conceito de cabeamento coordenado entre si composto por adaptador frontal, cabo de sistema e módulo.
Características:
Configurador para cabeamento de sistema para controladores
Configure sua solução Plug and Play individual. A interface de usuário intuitiva e os modelos 3D garantem um manuseio fácil. Com apenas alguns cliques, você pode selecionar os componentes da sua solução, que consistem em adaptadores frontais, cabos de sistema e módulos de transferência de sinal.
O adaptador de cabeamento de sistema permite uma ligação rápida e correta de módulos de relé ao nível de controle. Na solução são reunidas as características do produto PLC-INTERFACE e do cabeamento de sistema VARIOFACE. Graças a sua estrutura modular, o módulo de entrada e saída permite uma montagem específica dos canais em função do requisito de comutação.
