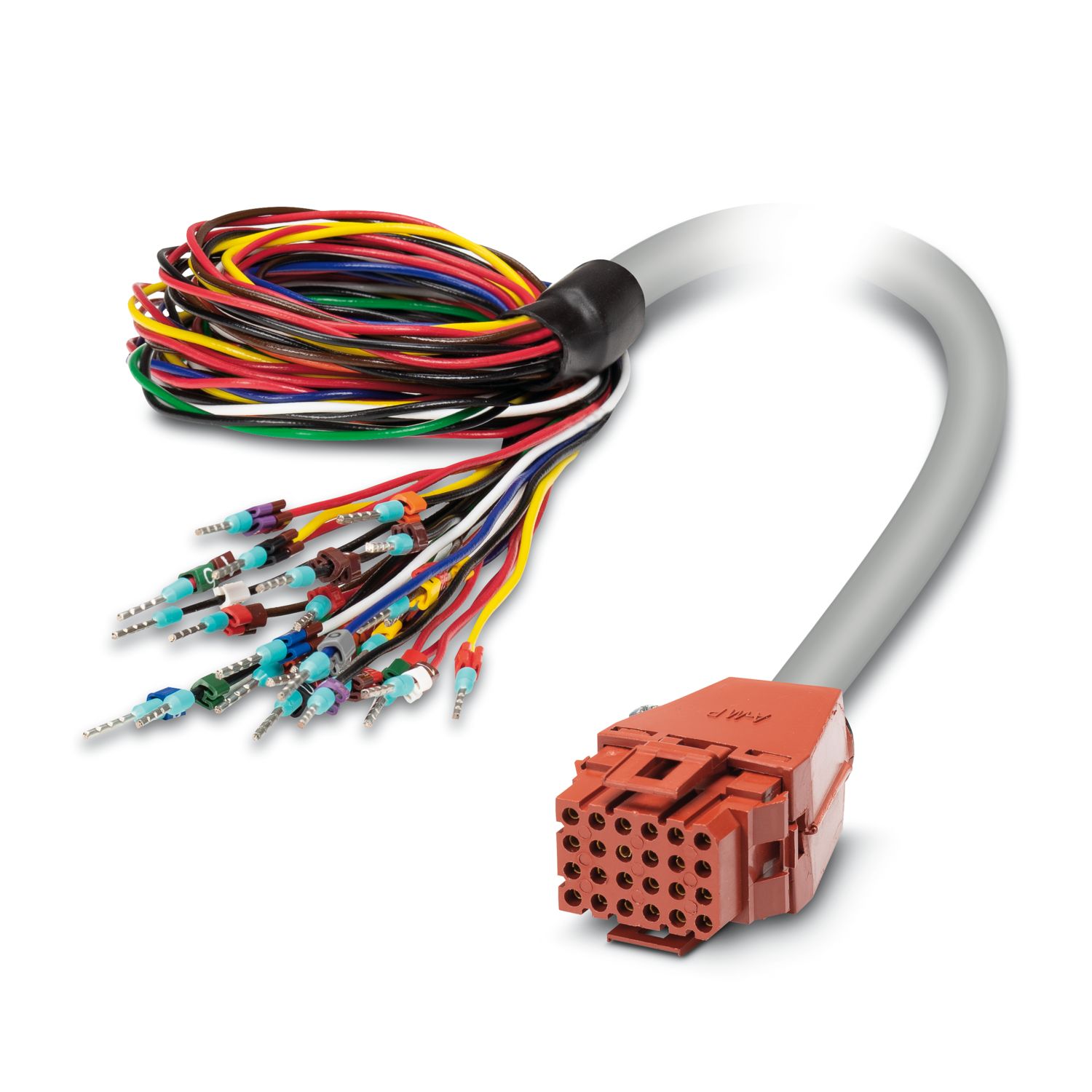

CAB-TE MR24F/OE/24/TP/S/ 5M - Cabo - 2909685

Propriedades do artigo

Tipo de produto	Cabo de sistema

Condições ambientais e de vida útil operacional

Condições ambientais
Temperatura ambiente (funcionamento)	-20 °C ... 50 °C
Temperatura ambiente (armazenamento/transporte)	-20 °C ... 70 °C

Características elétricas

Cabos/condutores

Extensão da linha	5 m
Número de pólos	12
Blindado	sim
Tipo de condutor	Cabo circular, montado blindado
Montagem do condutor linha de sinal	7x
Linha de sinal AWG	24
Perfil de conexão	12x 0,21 mm²
Diâmetro externo de linha	10,34 mm
Isenção de halogênio	não
Código de cores
branco-azul	MR24 (1) = ()
azul-branco	MR24 (2) = ()
branco-laranja	MR24 (3) = ()
laranja-branco	MR24 (4) = ()
branco-verde	MR24 (5) = ()
verde-branco	MR24 (6) = ()
branco-marrom	MR24 (7) = ()
marrom-branco	MR24 (8) = ()
branco-cinza	MR24 (9) = ()
cinza-branco	MR24 (10) = ()
vermelho-azul	MR24 (11) = ()
azul-vermelho	MR24 (12) = ()
vermelho-laranja	MR24 (13) = ()
laranja-vermelho	MR24 (14) = ()
vermelho-verde	MR24 (15) = ()
verde-vermelho	MR24 (16) = ()
vermelho-marrom	MR24 (17) = ()
marrom-vermelho	MR24 (18) = ()
vermelho-cinza	MR24 (19) = ()
cinza-vermelho	MR24 (20) = ()
preto-azul	MR24 (21) = ()
azul-preto	MR24 (22) = ()
preto-laranja	MR24 (23) = ()
laranja-preto	MR24 (24) = ()

Dados de conexão

Nível de campo
Tipo de conexão	Conector retangular miniatura (MR)
Número de conexões	1
Número de pólos	24
Nível de controle
Tipo de conexão	Par trançado
Número de pólos	24
Nota	Os condutores estão identificados e equipados com terminais tubulares

Avisos

Instrução para funcionamento	Para o uso pretendido, as especificações da diretriz de instalação (veja Downloads) devem ser observadas. Para aplicações ou uso com produtos de terceiros, as especificações, indicações de segurança e alertas do respectivo fabricante terceiro também têm que ser observados.
Restrição comercial
Nota CE	Os produtos são oferecidos exclusivamente para exportação para fora do Espaço Econômico Europeu.

Código	2909685
Unidades por embalagem	1 Unidade
Quantidade mínima de pedido	10 Unidade
Nota	Produção ligada a pedido (sem retorno)
Chave comercial	DK2B
Chave de produto	DK2BZZ
GTIN	4055626682280
Peso por unidade (inclusive embalagem)	756 g
Peso por unidade (exclusive embalagem)	720 g

EU RoHS
Cumpre os requisitos segundo a diretiva RoHS	Não aplicável (sem qualificação para o mercado europeu)
EU REACH SVHC
Nota sobre as substâncias candidatas do REACH (n.º CAS)	Nenhuma substância com uma concentração em massa superior a 0,1%
