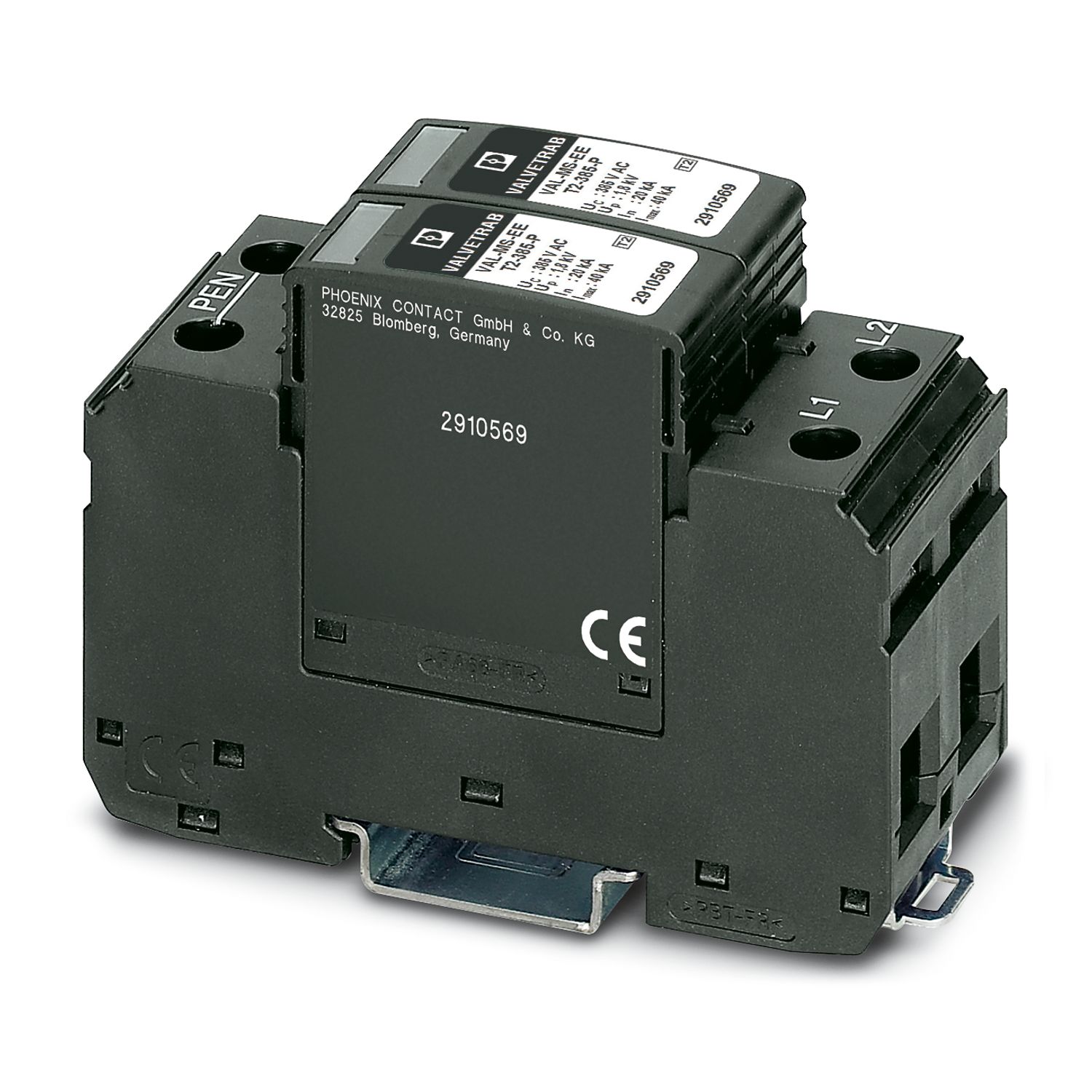

VAL-MS-EE-T2-2+0-385
-
Protetor contra sobretensão tipo 2
2910564
Protetor contra surtos de tensão plugável, conforme tipo 2/classe II, para redes de fornecimento de energia bifásicas com PE e N combinados em um condutor (sistema de 3 condutores: L1, L2, PEN).
Detalhes do produto
| Geral | |
| Nota | Para a utilização em todos os sistemas de baixa tensão entre L-N e L-PEN. Utilizar apenas em sistemas IT entre L-PE se o corpo dos componentes operacionais do sistema de baixa tensão estiver conectado ao sistema de aterramento da estação transformadora. (aterramento conjunto da estação transformadora HV e o corpo do sistema de consumo LV. RE = RA conforme IEC 60364-4-442 / VDE 0100-442 Figura 44D / Exemplo a) |
| Tipo de produto | Protetor contra sobretensão |
| Tipo de proteção de acordo com IEC | II |
| T2 | |
| Tipos EN | T2 |
| Sistema de alimentação de corrente IEC | TN |
| IT | |
| Formato | Módulo para trilho de fixação plugável em dois lados |
| Número de pólos | 2 |
| Sinalização de proteção contra surtos com defeito | óptico |
| Propriedades de isolamento | |
| Categoria de sobretensão | III |
| Grau de impurezas | 2 |
| Freqüência nominal fN | 50 Hz (60 Hz) |
| Tipo de conexão | Conexão a parafuso |
| Rosca | M5 |
| Torque de aperto | 3 Nm (1,5 mm² ... 16 mm²) |
| 4,5 Nm (25 mm² ... 35 mm²) | |
| Comprimento de decapagem | 16 mm |
| Bitola do condutor, flexível | 1,5 mm² ... 25 mm² |
| Bitola do condutor, fixa | 1,5 mm² ... 35 mm² |
| Bitola do condutor AWG | 15 ... 2 |
| Tipo de conexão | Terminal elétrico formato forquilha |
| Comprimento de decapagem | 16 mm |
| Bitola do condutor, flexível | 1,5 mm² ... 16 mm² |
| Desenho de medidas |
|
| Largura | 35,6 mm |
| Altura | 90 mm |
| Profundidade | 64,7 mm |
| Passo horizontal | 2 TE |
| Cor | cinza B (RAL 7043) |
| Classe de inflamabilidade conforme UL 94 | V-0 |
| Valor CTI do material | 600 |
| Material isolante | PA 6.6 |
| PBT | |
| Grupo de materiais | I |
| Material caixa | PA 6.6 |
| PBT |
| Circuitos de proteção | L-N |
| L-PEN | |
| Inversão de chave | 2L-PEN |
| Tensão nominal UN | 240/415 V AC (TN) |
| 230 V AC (IT) | |
| Freqüência nominal fN | 50 Hz (60 Hz) |
| Tensão contínua mais elevada UC | 385 V AC |
| Corrente de carga nominal IL | 80 A |
| Corrente do condutor de proteção IPE | ≤ 0,9 mA |
| Consumo de potência standby PC | ≤ 350 mVA |
| Corrente de descarga nominal In (8/20) µs | 20 kA |
| Pico de corrente de descarga máx. Imáx. (8/20) µs | 40 kA |
| Resistência a curto-circuito ISCCR | 25 kA |
| Nível de proteção Up | ≤ 1,8 kV |
| Tensão residual Ures | ≤ 1,8 kV (com In) |
| ≤ 1,6 kV (com 10 kA) | |
| ≤ 1,4 kV (com 5 kA) | |
| ≤ 1,3 kV (com 3 kA) | |
| Reação TOV com UT | 415 V AC (5 s / withstand mode) |
| 440 V AC (120 min / withstand mode) | |
| Tempo de resposta tA | ≤ 25 ns |
| Fusível de pré-proteção máximo com cabeamento de passagem V | 80 A (gG) |
| Fusível de pré-proteção máximo com cabeamento de linha de ramificação | 125 A (gG) |
| Condições ambientais | |
| Grau de proteção | IP20 (só com utilização de todos os terminais) |
| Temperatura ambiente (funcionamento) | -40 °C ... 80 °C |
| Temperatura ambiente (armazenamento/transporte) | -40 °C ... 80 °C |
| Altitude | ≤ 2000 m (a.n.m.) |
| Umidade do ar admissível (funcionamento) | 5 % ... 95 % |
| Impactos (Operação) | 25g (Semi-seno / 11 ms / 3x ±X, ±Y, ±Z) |
| Vibração (funcionamento) | 5g (10 ... 500 Hz / 2,5 h / X, Y, Z) |
| Normas/disposições | IEC 61643-11 |
| Observação | 2011 |
| Normas/disposições | EN 61643-11 |
| Observação | 2012 |
| Tipo de montagem | Trilho de fixação: 35 mm |
