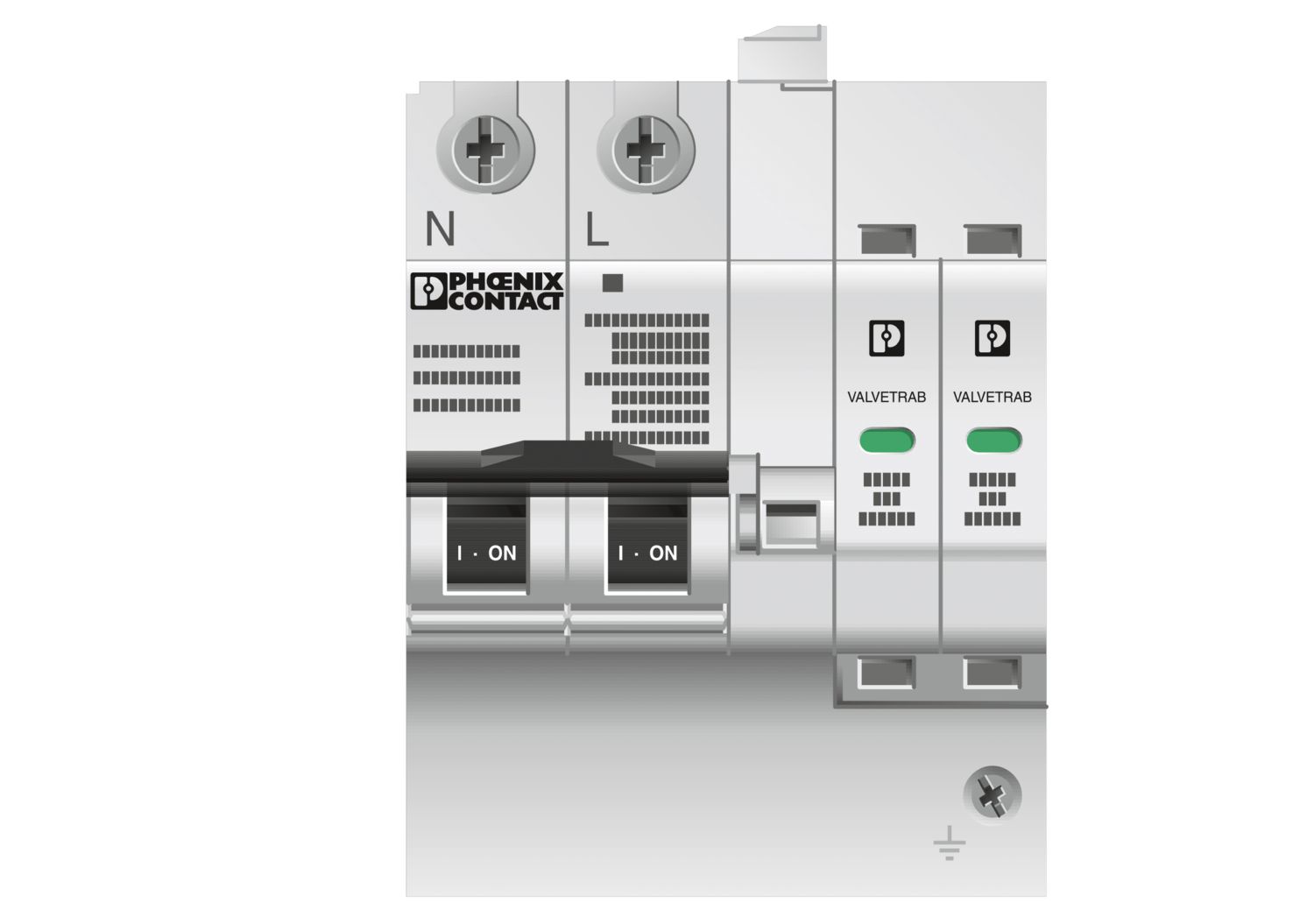

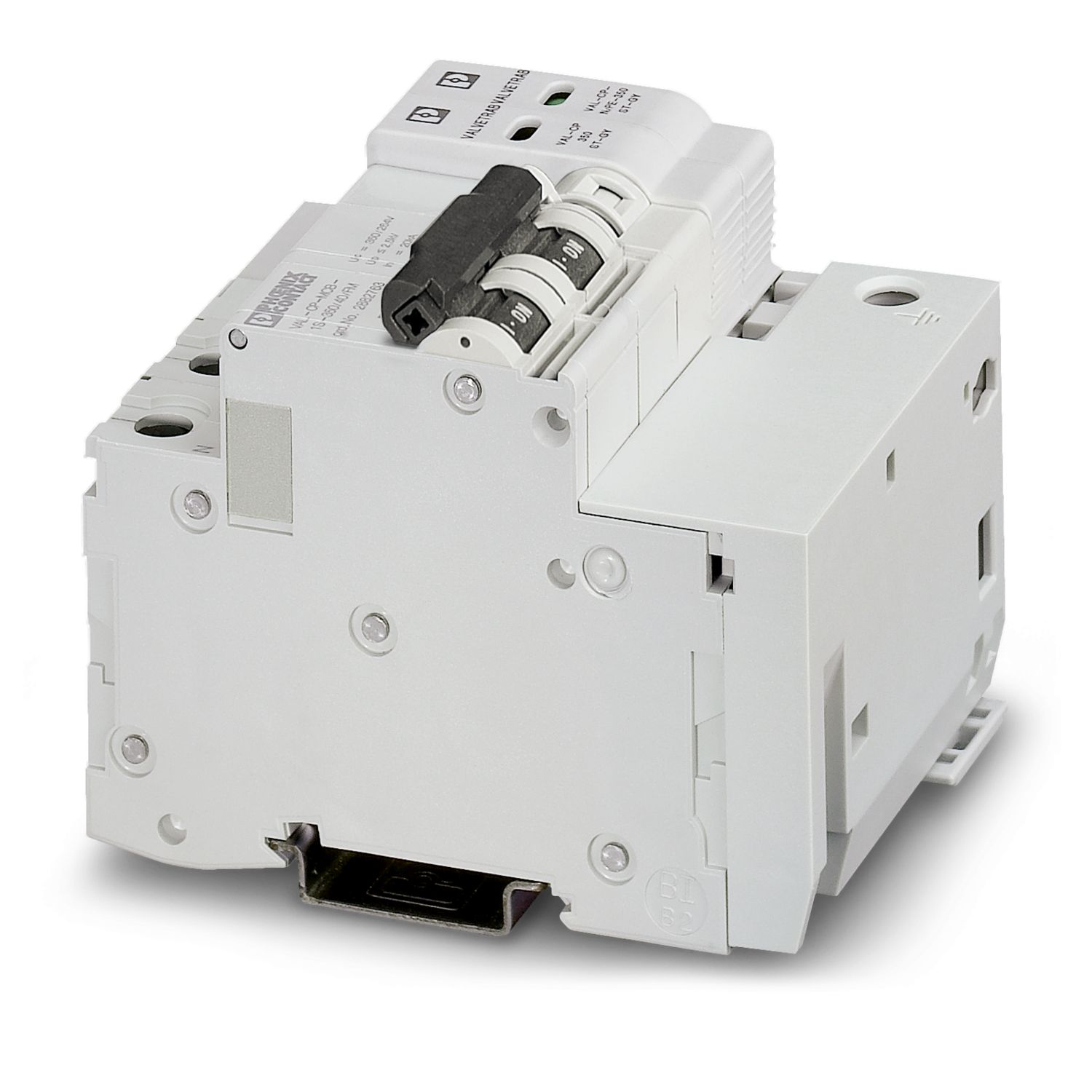

VAL-CP-MCB-1S-350/40/FM
-
Protetor contra sobretensão tipo 2
2882763
Combinação de protetores tipo 2 e fusível de pré-proteção, com monitoramento do protetor e do fusível de pré-proteção, juntamente com contato de sinalização remoto. Versão: rede com 3 condutores (L1, N, PEN), montagem sobre trilho NS 35
Detalhes do produto
| Tipo de produto | Protetor contra sobretensão |
| Família de produtos | SEC Family |
| Tipo de proteção de acordo com IEC | II |
| T2 | |
| Tipos EN | T2 |
| Sistema de alimentação de corrente IEC | TN-S |
| TT | |
| Formato | Módulo para trilho de fixação plugável em dois lados |
| Número de pólos | 2 |
| Sinalização de proteção contra surtos com defeito | óptico, contato de transmissão remota |
| Propriedades de isolamento | |
| Categoria de sobretensão | III |
| Grau de impurezas | 2 |
| Freqüência nominal fN | 50 Hz (60 Hz) |
| Indicação/sinalização remota | |
| Denominação conexão | Contato de transmissão remota de defeito |
| Função de comutação | Contato reversível |
| Tensão operacional | 250 V AC |
| 250 V DC | |
| Corrente de operação | 1 mA AC ... 2 A AC |
| 1 mA DC ... 50 mA DC | |
| Conexão circuito de proteção | |
| Tipo de conexão | Conexão a parafuso |
| Torque de aperto | 3,5 Nm |
| Comprimento de decapagem | 14 mm |
| Bitola do condutor, flexível | 4 mm² ... 25 mm² |
| Bitola do condutor, fixa | 4 mm² ... 35 mm² |
| Bitola do condutor AWG | 18 ... 2 |
| Conexão PE | |
| Tipo de conexão | Conexão a parafuso |
| Rosca | M5 |
| Torque de aperto | 4,5 Nm |
| Comprimento de decapagem | 16 mm |
| Bitola do condutor, flexível | 2,5 mm² ... 16 mm² |
| Bitola do condutor, fixa | 2,5 mm² ... 25 mm² |
| Bitola do condutor AWG | 12 ... 4 |
| Contato de transmissão remota de defeito | |
| Tipo de conexão | Conexão a parafuso plugável |
| Rosca | M2 |
| Torque de aperto | 0,25 Nm |
| Comprimento de decapagem | 7 mm |
| Bitola do condutor, flexível | 0,14 mm² ... 1,5 mm² |
| Bitola do condutor, fixa | 0,14 mm² ... 1,5 mm² |
| Bitola do condutor AWG | 28 ... 16 |

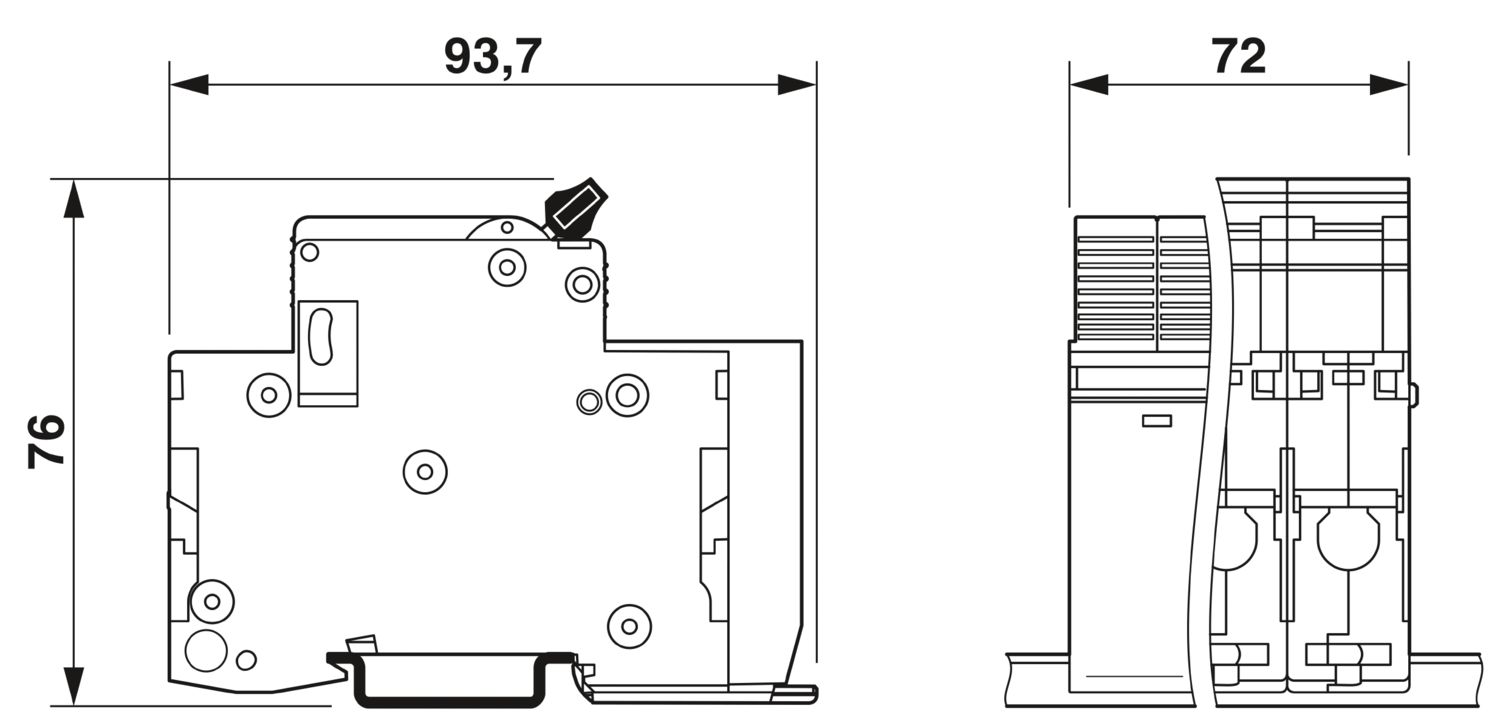

| Desenho de medidas |
|

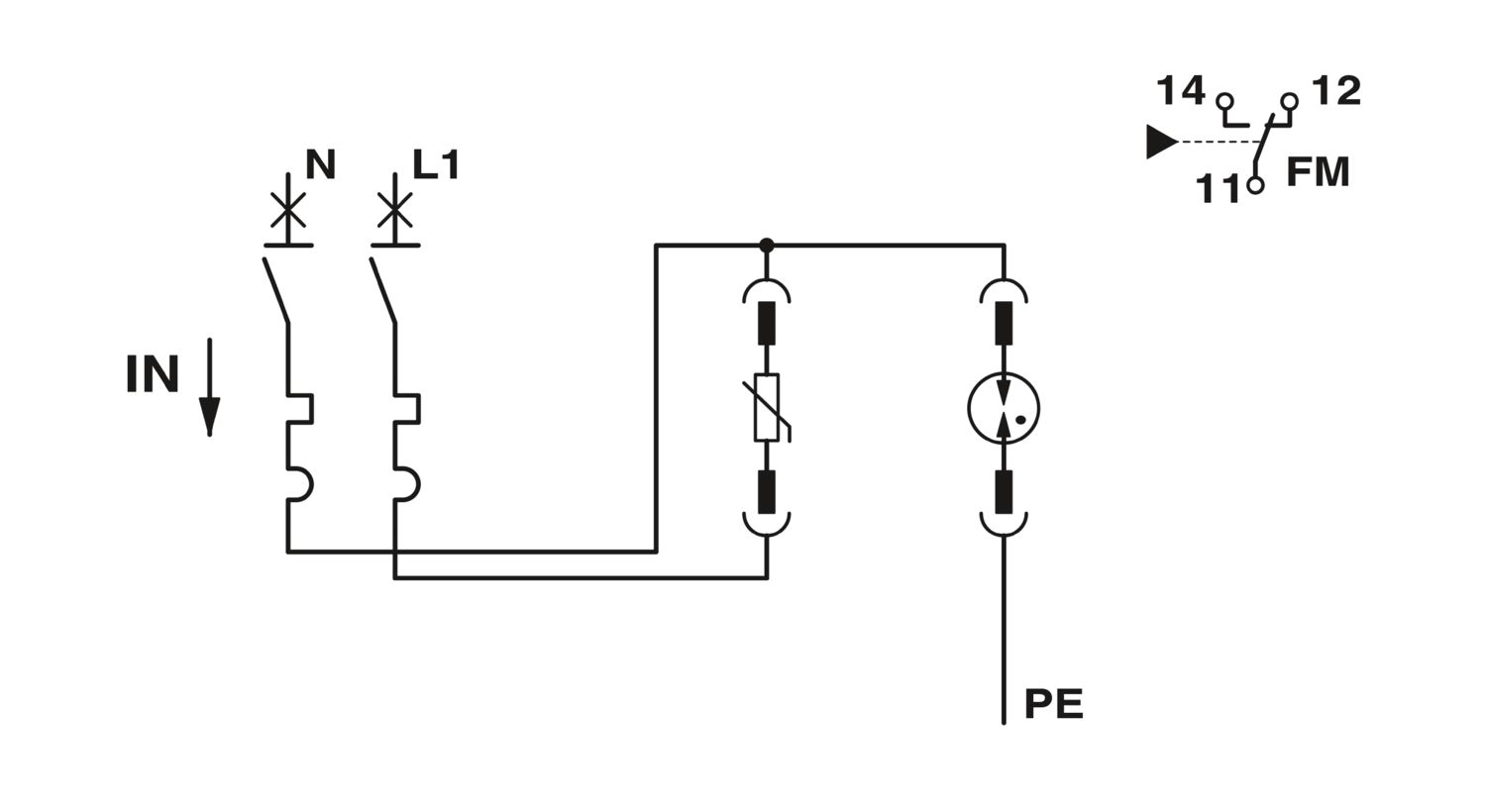

| Largura | 72 mm |
| Altura | 101 mm |
| Profundidade | 76 mm |
| Passo horizontal | 4 TE |
| Cor | cinza claro (RAL 7035) |
| preto (RAL 9005) | |
| Classe de inflamabilidade conforme UL 94 | V-0 |
| Valor CTI do material | 600 |
| Material isolante | PBT-FR |
| Grupo de materiais | I |
| Material caixa | PBT-FR |
| Circuitos de proteção | L-N |
| L-PE | |
| N-PE | |
| Inversão de chave | 1L-N & N-PE |
| Tensão nominal UN | 240 V AC (TN-S) |
| 240 V AC (TT) | |
| Freqüência nominal fN | 50 Hz (60 Hz) |
| Máxima tensão contínua UC (L-N) | 350 V AC |
| Máxima tensão contínua UC (L-PE) | 350 V AC |
| Máxima tensão contínua UC (N-PE) | 264 V AC |
| Corrente do condutor de proteção IPE | ≤ 1 µA |
| Corrente de surto nominaln (8/20) μs (L-N) | 15 kA |
| Corrente de surto nominal ln (8/20) µs (L-PE) | 15 kA |
| Corrente de surto nominal In (8/20) μs (N-PE) | 20 kA |
| Pico de corrente de descarga máx. Imáx. (8/20) µs | 30 kA |
| Capacidade de extinção de corrente sequencial Ifi (N-PE) | 100 A |
| Resistência a curto-circuito ISCCR | 25 kA |
| Nível de proteção Up (L-N) | ≤ 2,5 kV |
| Nível de proteção Up (N-PE) | ≤ 1,7 kV |
| Tensão residual Ures (L-N) | ≤ 2,3 kV (com In) |
| ≤ 1,6 kV (com 10 kA) | |
| ≤ 1,3 kV (com 5 kA) | |
| ≤ 1 kV (com 3 kA) | |
| Tensão residual Ures (L-PE) | ≤ 2,5 kV (com In) |
| ≤ 2 kV (com 10 kA) | |
| ≤ 1,5 kV (com 5 kA) | |
| ≤ 1,1 kV (com 3 kA) | |
| Tensão residual Ures (N-PE) | ≤ 1,2 kV (com 10 kA) |
| ≤ 0,8 kV (com 5 kA) | |
| ≤ 0,5 kV (a 4 kA) | |
| ≤ 0,3 kV (com 3 kA) | |
| Reação TOV com UT (L-N) | 415 V AC (5 s / withstand mode) |
| 457 V AC (120 min / safe failure mode) | |
| Reação TOV com UT (N-PE) | 1200 V AC (200 ms / withstand mode) |
| Tempo de resposta tA (L-N) | ≤ 25 ns |
| Tempo de resposta tA (L-PE) | ≤ 100 ns |
| Tempo de resposta tA (N-PE) | ≤ 100 ns |
| Fusível de pré-proteção máximo com cabeamento de passagem V | 40 A (gG) |
| Condições ambientais | |
| Grau de proteção | IP20 |
| Temperatura ambiente (funcionamento) | -25 °C ... 60 °C |
| Temperatura ambiente (armazenamento/transporte) | -40 °C ... 80 °C |
| Altitude | ≤ 2000 m (a.n.m.) |
| Umidade do ar admissível (funcionamento) | 5 % ... 95 % |
| Normas/disposições | IEC 61643-11 |
| Observação | 2011 |
| Normas/disposições | EN 61643-11 |
| Observação | 2012 |
| Normas/disposições | IEC 60364-4-443 |
| Normas/disposições | IEC 60364-5-534 |
| Tipo de montagem | Trilho de fixação: 35 mm |
Suas vantagens
Combinações de condutores de descarga de tipo 2 com fusível de pré-proteção integrado
Mediante sinalização de contato de mensagem remota em caso de falhas em sistemas de monitoramento
Em caso de sobrecarga da proteção contra sobretensão, todos os polos são separados da rede
Protetor contra sobretensão plugável universal tipo 2
Indicação óptica do estado de cada condutor de descarga
