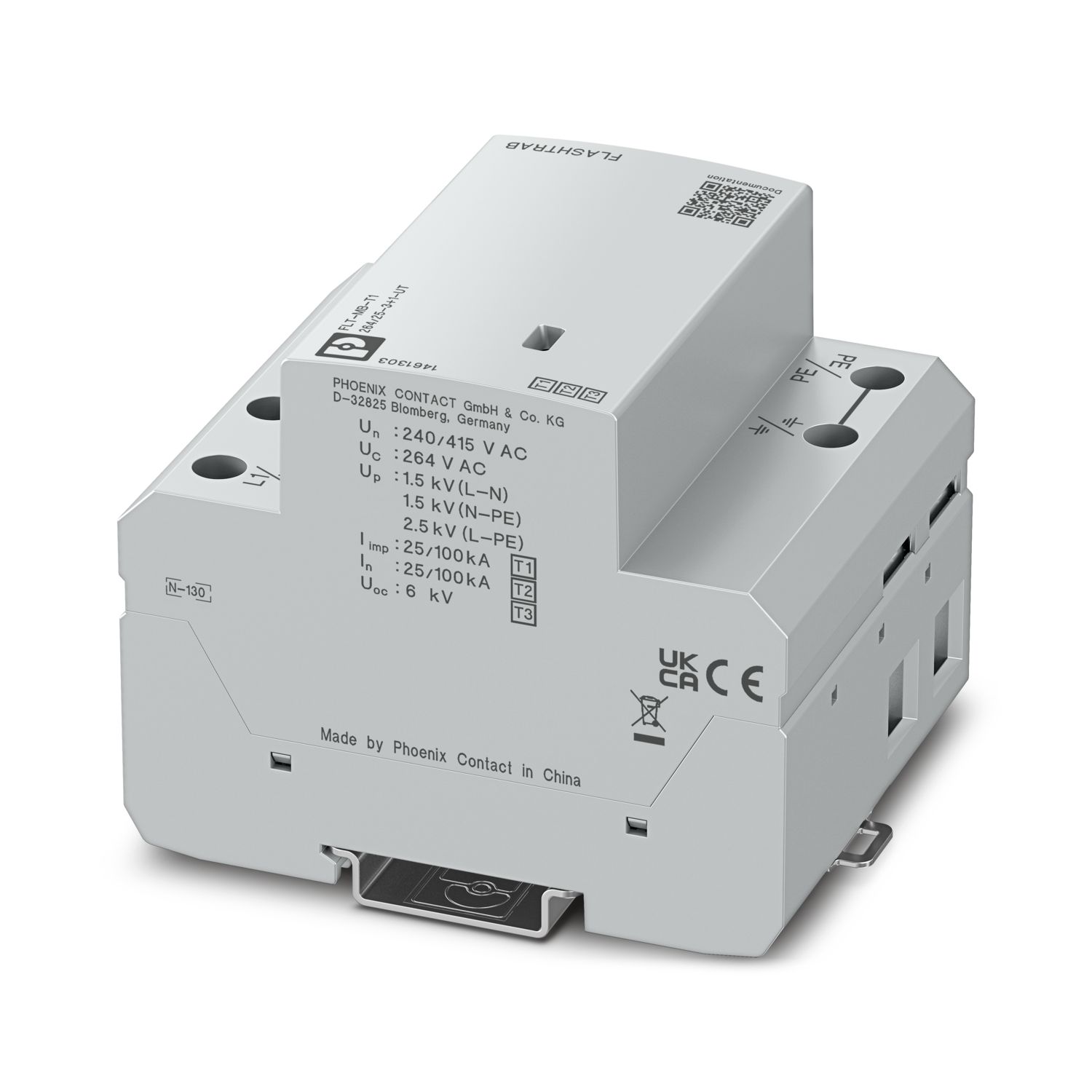

FLT-MB-T1-264/25-3+1-UT
-
Protetor contra raios e surtos combinado tipo 1+2+3
1461303
Dispositivo de proteção contra surtos / condutor de descargas atmosféricas compacto, não plugável e à prova de corrente de fugas baseado na tecnologia de centelhador de carbono sem desgaste para redes de fornecimento de energia trifásicas com N e PE separados (sistema de 5 condutores: L1, L2, L3, N, PE), adequado para uso na área antes do medidor, capacidade de descarga de até 100 kA para classes de proteção contra raios I e II.
Detalhes do produto
| Tipo de produto | Combinado tipo |
| Tipo de proteção de acordo com IEC | I + II + III |
| T1 + T2 + T3 | |
| Tipos EN | T1 + T2 + T3 |
| Sistema de alimentação de corrente IEC | TN-S |
| TT | |
| Formato | Módulo sobre trilho inteiriço |
| Sinalização de proteção contra surtos com defeito | óptico |
| Propriedades de isolamento | |
| Categoria de sobretensão | IV |
| Grau de impurezas | 2 |
| Freqüência nominal fN | 50 Hz (60 Hz) |
| Tipo de conexão | Conexão a parafuso |
| Rosca | M5 |
| Torque de aperto | 3 Nm (2,5 mm² ... 16 mm²) |
| 4,5 Nm (25 mm² ... 35 mm²) | |
| Comprimento de decapagem | 18 mm |
| Bitola do condutor, flexível | 2,5 mm² ... 25 mm² |
| Bitola do condutor, fixa | 2,5 mm² ... 35 mm² |
| Bitola do condutor AWG | 13 ... 2 |
| Tipo de conexão | Terminal elétrico formato forquilha |
| Bitola do condutor, flexível | 2,5 mm² ... 25 mm² |
| Desenho de medidas |
|
| Largura | 72 mm |
| Altura | 89,8 mm |
| Profundidade | 76,6 mm (incl. trilho de fixação de 7,5 mm) |
| Passo horizontal | 4 TE |
| Cor | cinza claro (RAL 7035) |
| Classe de inflamabilidade conforme UL 94 | V-0 |
| Valor CTI do material | 600 |
| Material isolante | PBT |
| Grupo de materiais | I |
| Material caixa | PBT |
| Dados mecânicos | |
| Parede lateral aberta | Não |
| Circuitos de proteção | L-N |
| L-PE | |
| N-PE | |
| Tensão nominal UN | 240/415 V AC (TN-S) |
| 240/415 V AC (TT) | |
| Freqüência nominal fN | 50 Hz (60 Hz) |
| Tensão contínua máxima UC | 264 V AC |
| Corrente de carga nominal IL | 80 A (<55 °C) |
| Corrente do condutor de proteção IPE | ≤ 0,01 mA |
| Corrente de surto nominaln (8/20) μs (L-N) | 25 kA |
| Corrente de surto nominal ln (8/20) µs (L-PE) | 25 kA |
| Corrente de surto nominal In (8/20) μs (N-PE) | 100 kA |
| Pico combinado UOC | 6 kV |
| Corrente de teste contra raios (10/350) µs (L-N), carga | 12,5 As |
| Corrente de teste contra raios (10/350) µs (L-N), energia específica | 156 kJ/Ω |
| Corrente de teste contra raios (10/350) µs (L-N), valor de pico de corrente Iimp | 25 kA |
| Corrente de teste contra raios (10/350) µs (L-PE), carga | 12,5 As |
| Corrente de teste contra raios (10/350) µs (L-PE), energia específica | 156 kJ/Ω |
| Corrente de teste contra raios (10/350) µs (L-PE), valor de pico de corrente Iimp | 25 kA |
| Corrente de teste contra raios (10/350) µs (N-PE), carga | 50 As |
| Corrente de teste contra raios (10/350) µs (N-PE), energia específica | 2500 kJ/Ω |
| Corrente de teste contra raios (10/350) µs (N-PE), valor de pico de corrente Iimp | 100 kA |
| Corrente de descarga lTotal (10/350) μs | 100 kA |
| Capacidade de extinção de correntes subsequentes Ifi (L-N) | 50 kA |
| Capacidade de extinção de corrente sequencial Ifi (N-PE) | 100 A |
| Resistência a curto-circuito ISCCR | 50 kA |
| Nível de proteção Up (L-N) | ≤ 1,5 kV |
| Nível de proteção Up (L-PE) | ≤ 2,5 kV |
| Nível de proteção Up (N-PE) | ≤ 1,5 kV |
| Tensão residual Ures (L-N) | ≤ 1,5 kV (com In) |
| ≤ 1,3 kV (com 12,5 kA) | |
| ≤ 1,1 kV (com 5 kA) | |
| ≤ 1 kV (com 2,5 kA) | |
| Tensão residual Ures (L-PE) | ≤ 1,7 kV (com In) |
| ≤ 1,5 kV (com 12,5 kA) | |
| ≤ 1,3 kV (com 5 kA) | |
| ≤ 1,2 kV (com 2,5 kA) | |
| Tensão residual Ures (N-PE) | ≤ 1,5 kV (com In) |
| ≤ 1,3 kV (Com 50 kA) | |
| ≤ 1,1 kV (com 20 kA) | |
| ≤ 1 kV (com 10 kA) | |
| Reação TOV com UT (L-N) | 457 V AC (5 s / withstand mode) |
| 457 V AC (120 min / withstand mode) | |
| Reação TOV com UT (N-PE) | 1200 V AC (200 ms / withstand mode) |
| Tempo de resposta tA | ≤ 100 ns |
| Fusível de pré-proteção máximo com cabeamento de passagem V | 80 A (gG) |
| Fusível de pré-proteção máximo com cabeamento de linha de ramificação | 315 A (gG) |
| Condições ambientais | |
| Grau de proteção | IP20 (em estado montado) |
| Temperatura ambiente (funcionamento) | -40 °C ... 85 °C |
| Temperatura ambiente (armazenamento/transporte) | -40 °C ... 85 °C |
| Altitude | ≤ 5000 m |
| Umidade do ar admissível (funcionamento) | 5 % ... 95 % |
| Impactos (Operação) | 2g (Semi-seno / 11 ms / 3x ±X, ±Y, ±Z) |
| Vibração (funcionamento) | 0,5g (9 - 200 Hz/2,5 h/X, Y, Z) |
| Normas/disposições | IEC 61643-11 |
| Observação | 2011 |
| Normas/disposições | EN 61643-11 |
| Observação | 2012 |
| Tipo de montagem | Trilho de fixação: 35 mm |
Suas vantagens
Operação segura e disponibilidade máxima da instalação através do contator confiável contra eventos de corrente de raio e sobretensão graças à tecnologia de centelhador inovadora e potente
O mais alto desempenho no menor espaço de instalação para todos os sistemas comuns de fornecimento de energia
Adequado para uso na área antes do medidor graças ao circuito de proteção à prova de corrente de fuga e à indicação de estado visual mecânica
Instalação com economia de espaço e de custos, graças à largura compacta
O indicador verde/vermelho claro e o contato de sinalização remota opcional o mantêm informado o tempo todo sobre a funcionalidade do efeito protetor
