VAL-MS 320 HD ST
-
Plugue para proteção contra surtos tipo 2
1224886
Plugue de reposição para a Smart Ethernet Box SCX para a distância L-N.
Detalhes do produto
| Tipo de produto | Conector de reposição |
| Família de produtos | VALVETRAB MS |
| Tipo de proteção de acordo com IEC | II |
| T2 | |
| Tipos EN | T2 |
| Sistema de alimentação de corrente IEC | TN |
| TT | |
| Formato | Módulo para trilho de fixação plugável em dois lados |
| Número de pólos | 1 |
| Sinalização de proteção contra surtos com defeito | óptico |
| Propriedades de isolamento | |
| Categoria de sobretensão | III |
| Grau de impurezas | 2 |
| Freqüência nominal fN | 50 Hz (60 Hz) |
| Tipo de conexão | plugável |
| Desenho de medidas |
|
| Largura | 17,5 mm |
| Altura | 52,4 mm |
| Profundidade | 55,4 mm |
| Passo horizontal | 1 TE |
| Cor | preto (RAL 9005) |
| Classe de inflamabilidade conforme UL 94 | V-0 |
| Valor CTI do material | 600 |
| Material isolante | PA 6.6 |
| Grupo de materiais | I |
| Material caixa | PA 6.6 |

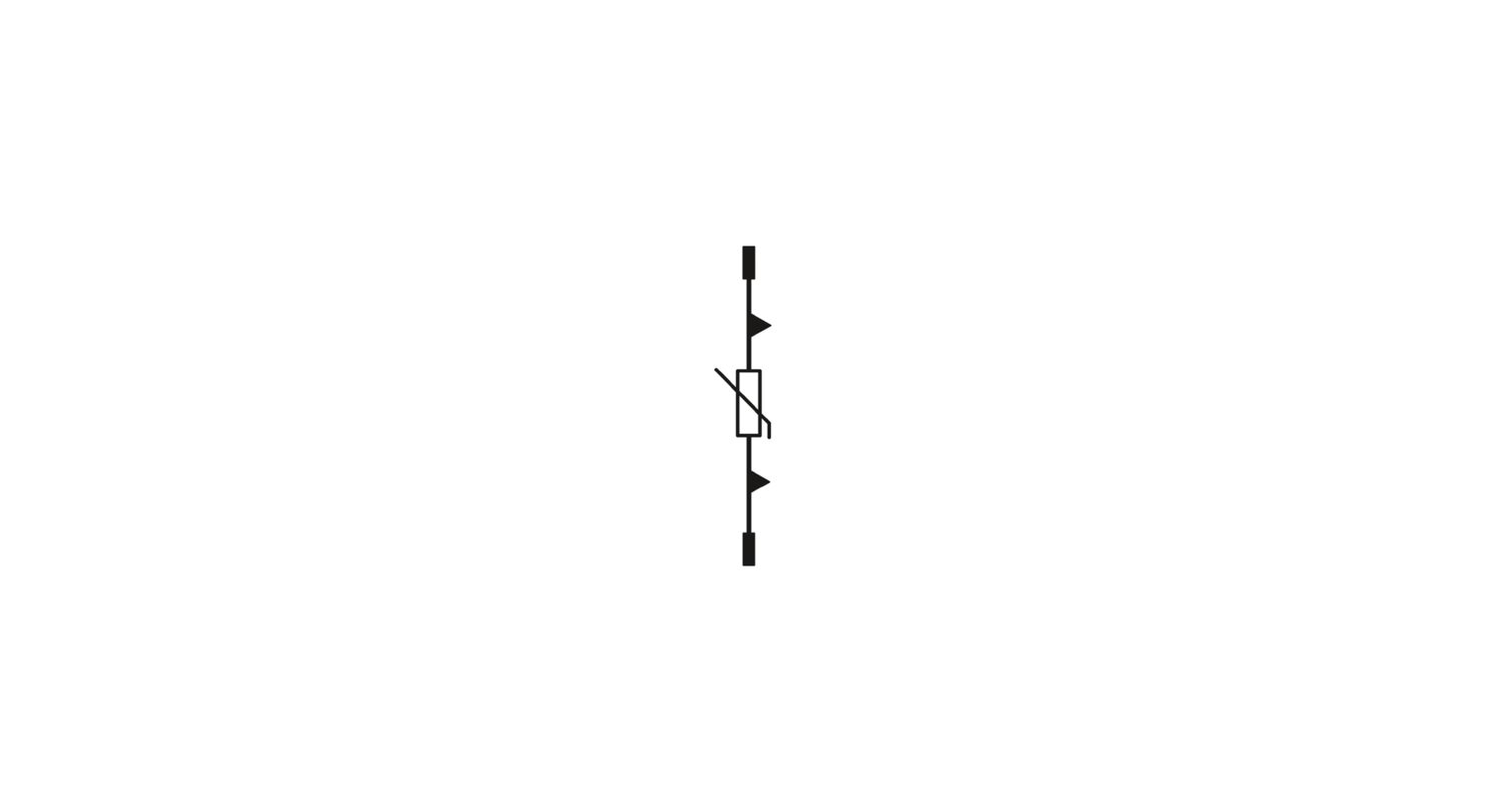

| Circuitos de proteção | L-N |
| L-PEN | |
| Inversão de chave | 1L-N/PE |
| Tensão nominal UN | 240/415 V AC (TN) |
| 240/415 V AC (TT) | |
| Freqüência nominal fN | 50 Hz (60 Hz) |
| Tensão contínua mais elevada UC | 335 V AC |
| Corrente do condutor de proteção IPE | ≤ 0,45 mA |
| Consumo de potência standby PC | ≤ 150 mVA |
| Corrente de descarga nominal In (8/20) µs | 20 kA |
| Pico de corrente de descarga máx. Imáx. (8/20) µs | 40 kA |
| Resistência a curto-circuito ISCCR | 25 kA |
| Nível de proteção Up | ≤ 1,5 kV |
| Tensão residual Ures | ≤ 1,5 kV (com In) |
| ≤ 1,3 kV (com 10 kA) | |
| ≤ 1,2 kV (com 5 kA) | |
| ≤ 1,1 kV (com 3 kA) | |
| Reação TOV com UT | 415 V AC (5 s / withstand mode) |
| 440 V AC (120 min / safe failure mode) | |
| Tempo de resposta tA | ≤ 25 ns |
| Fusível de pré-proteção máximo com cabeamento de linha de ramificação | 125 A (gG) |
| Condições ambientais | |
| Grau de proteção | IP20 |
| Temperatura ambiente (funcionamento) | -40 °C ... 80 °C |
| Temperatura ambiente (armazenamento/transporte) | -40 °C ... 80 °C |
| Altitude | ≤ 2000 m (a.n.m.) |
| Umidade do ar admissível (funcionamento) | 5 % ... 95 % |
| Impactos (Operação) | 25g (Semi-seno / 11 ms / 3x ±X, ±Y, ±Z) |
| Vibração (funcionamento) | 5g (10 ... 500 Hz / 2,5 h / X, Y, Z) |
| Especificações UL | |
| Tensão contínua máxima MCOV (L-N) | 320 V AC |
| Corrente nominal de descarga In (L-N) | 20 kA |
| Circuitos de proteção | L-N |
| Tensão nominal | 320 V AC |
| Sistema de distribuição de energia | Single phase |
| Frequência nominal | 50/60 Hz |
| Tensão de limitação medida MLV (L-N) | 2030 V |
| Tipo SPD | 4CA |
| Normas/disposições | IEC 61643-11 |
| Observação | 2011 |
| Normas/disposições | EN 61643-11 |
| Observação | 2012 |
| Tipo de montagem | na base |
Suas vantagens
Qualidade comprovada milhões de vezes nas mais diversas aplicações
Instalação rápida com jumpers graças a largura usual na indústria de 1 HP
Teste fácil e medição do isolamento graças a módulos de proteção plugáveis
Grande área de aplicação graças a diversas tensões nominais
Grande modularidade oferece soluções individuais para cada aplicação
