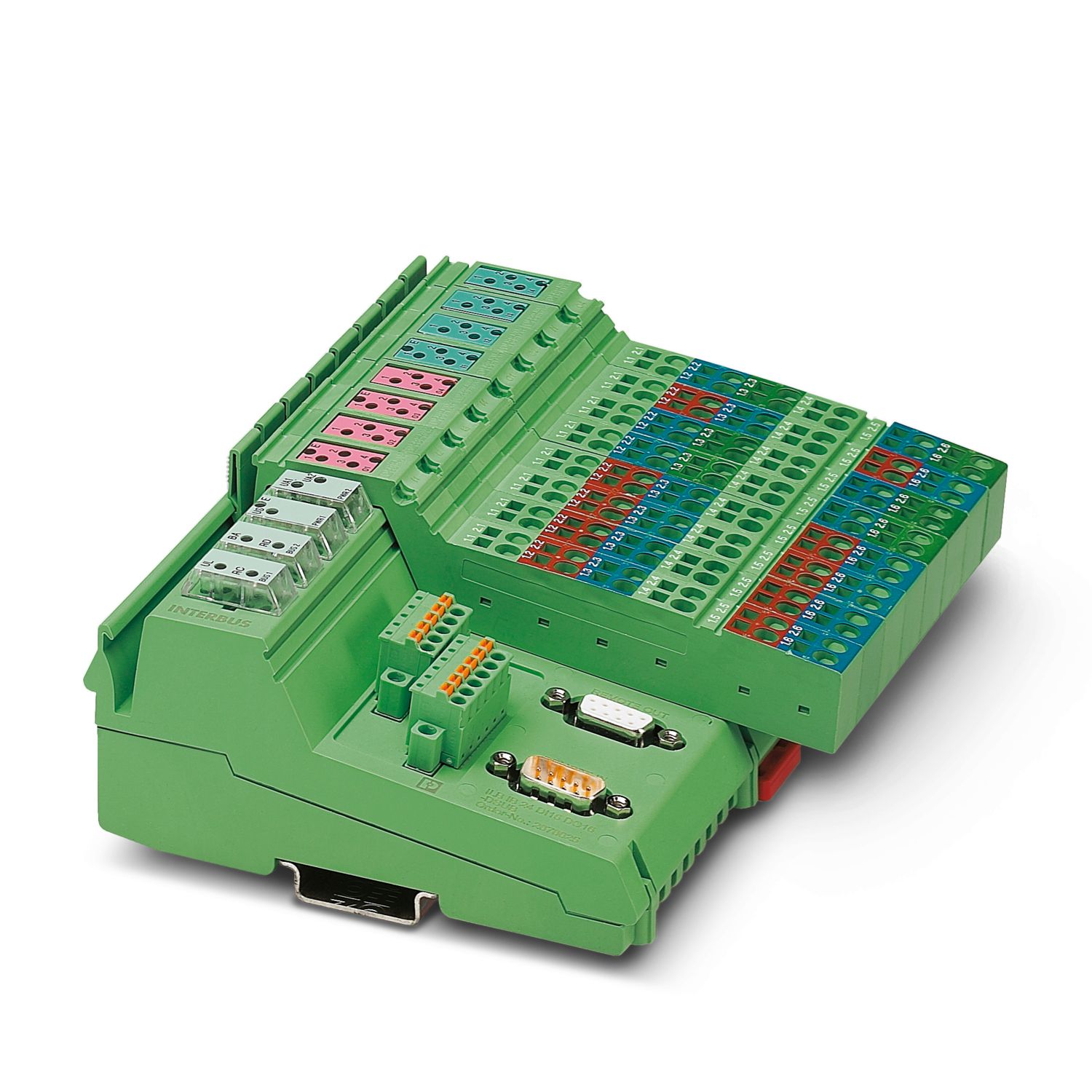

ILB IB 24 DI16 DO16-DSUB
-
Módulo I/O
2878625
Inline, Block IO, INTERBUS, 9 suporte D-SUB/9 conectores D-SUB, Entradas digitais: 16, 24 V DC, tecnologia de conexão: 3 condutores, Saídas digitais: 16, 24 V DC, tecnologia de conexão: 3 condutores, grau de proteção: IP20, inclusive conector Inline e campo
Download gratuito disponível.
Downloads
Detalhes do produto
| Desenho de medidas |
|
| Largura | 156 mm |
| Altura | 141 mm |
| Profundidade | 57 mm |
| Instrução para dimensões | Dados de medição com conectores |
| Cor | verde |
| INTERBUS | |
| Tipo de conexão | 9 suporte D-SUB/9 conectores D-SUB |
| Velocidade de transmissão | 500 kBit/s |
| Digital: | |
| Denominação entrada | Entradas digitais |
| Descrição da entrada | EN 61131-2 Tipo 1 |
| Quantidade de entradas | 16 |
| Tipo de conexão | Conexão à mola |
| Tecnologia de conexão | 3 condutores |
| Tensão de entrada nominal UIN | 24 V DC |
| Tempo de resposta típico | ca. 500 µs |
| Ligação de proteção | Proteção contra curto-circuito, proteção contra sobrecarga da alimentação dos sensores |
| Digital: | |
| Denominação saída | Saídas digitais |
| Tipo de conexão | Conexão à mola |
| Tecnologia de conexão | 3 condutores |
| Quantidade de saídas | 16 |
| Ligação de proteção | Proteção contra de curto-circuito, proteção contra sobrecarga |
| Tensão de saída | 24 V DC |
| Máxima corrente de saída por canal | 500 mA |
| Tensão de saída nominal | 24 V DC |
| Tipo de produto | Componentes E/S |
| Família de produtos | Inline |
| Formato | Construção em bloco |
| Escopo de fornecimento | inclusive conector Inline e campo |
| Número de canais | 32 |
| Potenciais: Alimentação da lógica (UL) | |
| Tensão de alimentação | 24 V DC |
| Faixa de tensão de alimentação | 19,2 V DC ... 30 V DC (Inclusive todas as tolerâncias, inclusive rypple) |
| Consumo de corrente | 80 mA |
| Potenciais | |
| Consumo de corrente | 2 A |
| Potenciais: Alimentação dos atuadores (UA1) | |
| Tensão de alimentação | 24 V DC |
| Faixa de tensão de alimentação | 19,2 V DC ... 30 V DC (Inclusive todas as tolerâncias, inclusive rypple) |
| Consumo de corrente | 4 A |
| Potenciais: Alimentação dos atuadores (UA2) | |
| Tensão de alimentação | 24 V DC |
| Faixa de tensão de alimentação | 19,2 V DC ... 30 V DC (Inclusive todas as tolerâncias, inclusive rypple) |
| Consumo de corrente | 4 A |
| Potenciais | |
| Consumo de corrente | 80 mA |
| Potenciais | |
| Consumo de corrente | 2 A |
| Tecnologia de conexão | |
| Denominação conexão | Conector de encaixe Inline |
| Conexão de condutores | |
| Tipo de conexão | Conexão à mola |
| Bitola do condutor, fixa | 0,08 mm² ... 1,5 mm² |
| Bitola de condutor flexível | 0,08 mm² ... 1,5 mm² |
| Bitola do condutor AWG | 28 ... 16 |
| Comprimento de decapagem | 8 mm |
| Conector de encaixe Inline | |
| Tipo de conexão | Conexão à mola |
| Bitola do condutor, rígida | 0,08 mm² ... 1,5 mm² |
| Bitola do condutor, flexível | 0,08 mm² ... 1,5 mm² |
| Bitola do condutor AWG | 28 ... 16 |
| Comprimento de decapagem | 8 mm |
| Condições ambientais | |
| Temperatura ambiente (funcionamento) | -25 °C ... 60 °C |
| Grau de proteção | IP20 |
| Pressão do ar (funcionamento) | 80 kPa ... 108 kPa (até 2000 m acima do nível do mar) |
| Pressão de ar (armazenamento/transporte) | 66 kPa ... 108 kPa (até 3500 m acima do nível do mar) |
| Temperatura ambiente (armazenamento/transporte) | -25 °C ... 85 °C |
| Umidade do ar admissível (funcionamento) | máx. 85 % (sem condensação) |
| Umidade do ar admissível (armazenamento/transporte) | 95 % (sem condensação) |
| Classe de proteção | III (IEC 61140, EN 61140, VDE 0140-1) |
| Radiação de interferência | Classe B (faixa residencial) |
| Tipo de montagem | NS 35/7,5 |
| Montagem em trilho de fixação |
Suas vantagens
16 entradas digitais

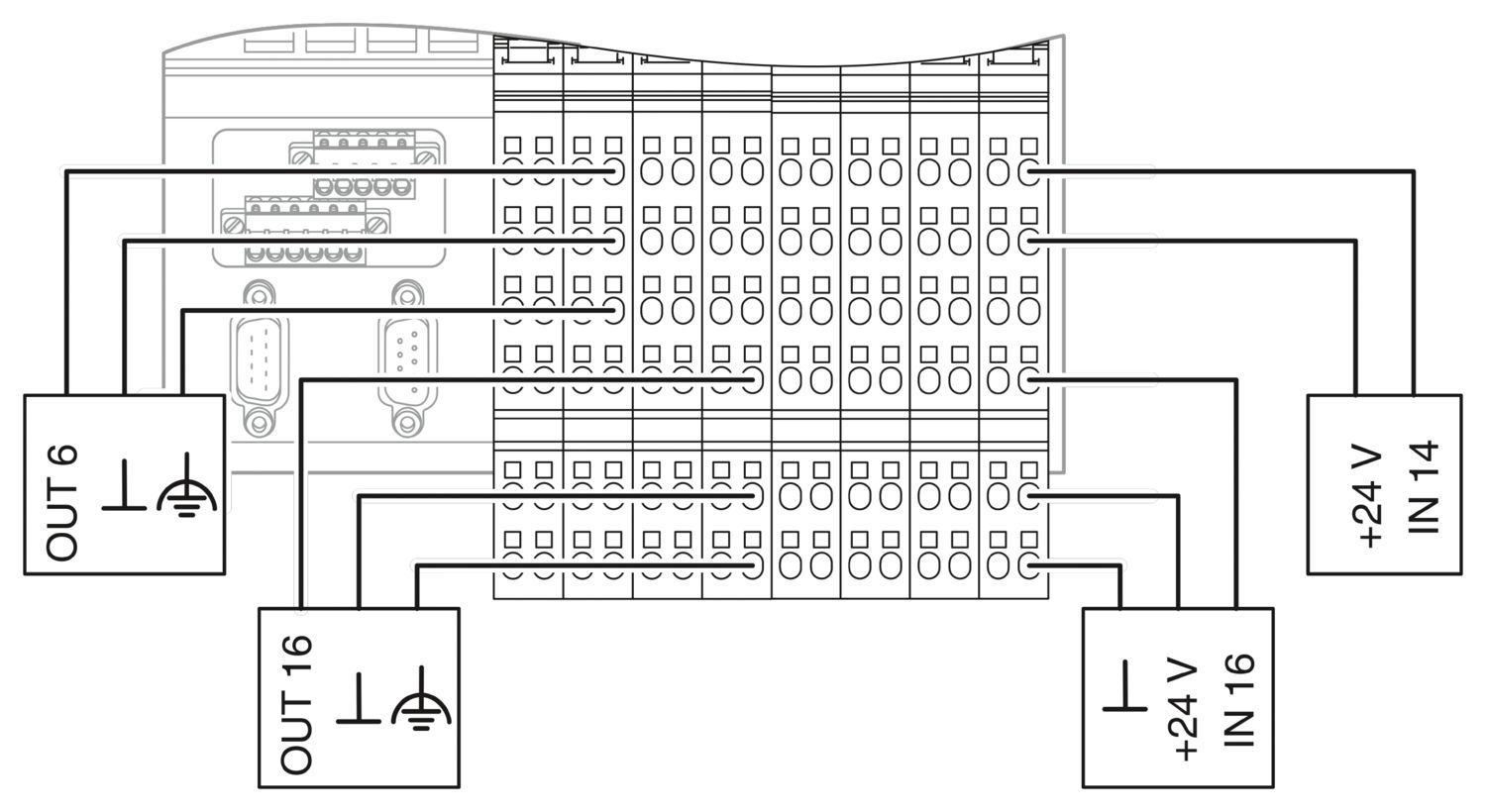

Conexão dos sensores com tecnologia de 2 ou 3 condutores
Máximo consumo de energia permitido por sensor: 125 mA
Máximo consumo de energia permitido no terminal: 2 A
16 saídas digitais
Conexão dos atuadores com tecnologia de 2 e 3 condutores
Corrente nominal por saída: 500 mA
Corrente total do terminal: 8 A
Saídas com proteção contra curto-circuito e sobrecarga
Indicações de diagnóstico e estado
