UM-KS50/32-MR/21/ADV551/SO207
-
Módulo de relé
2311108

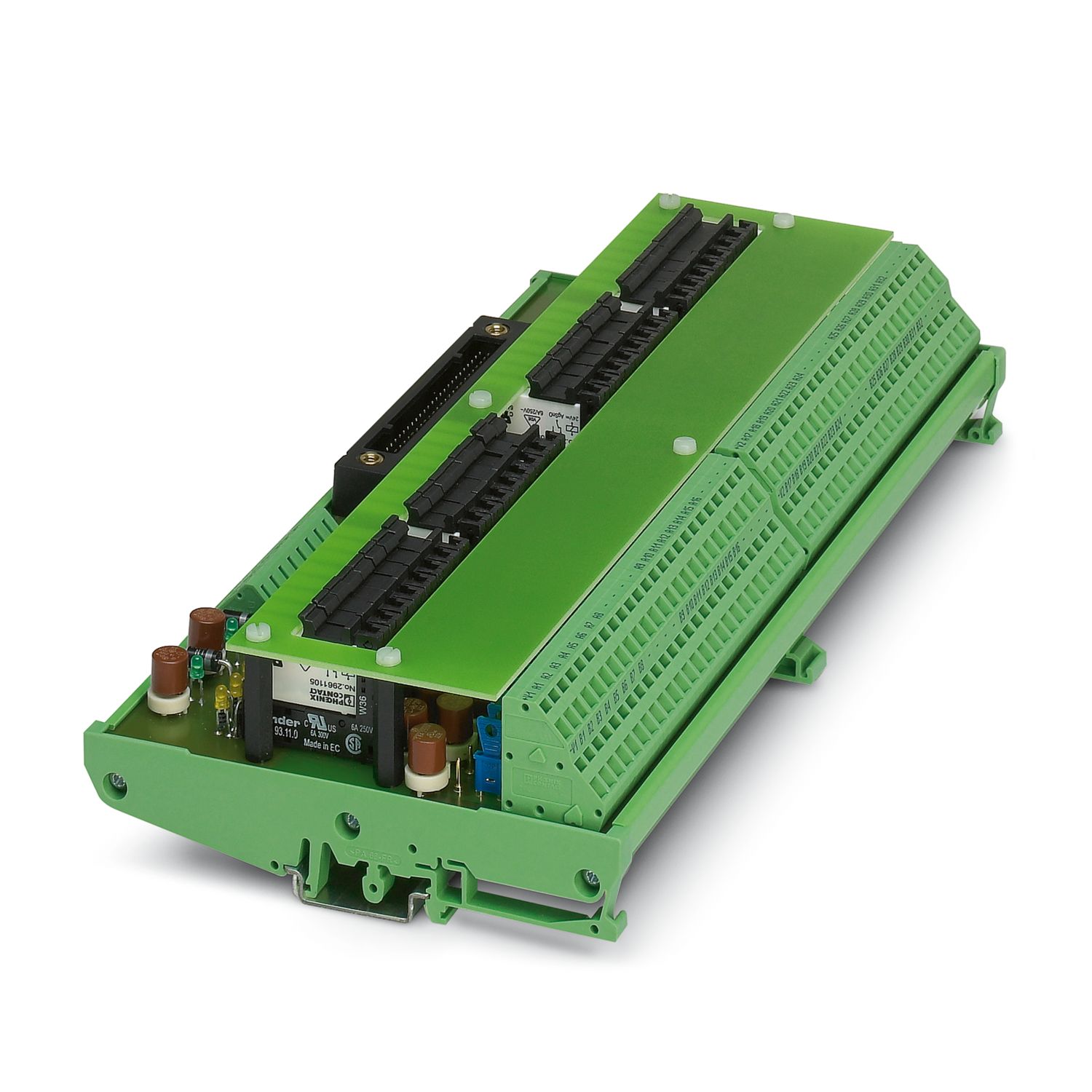

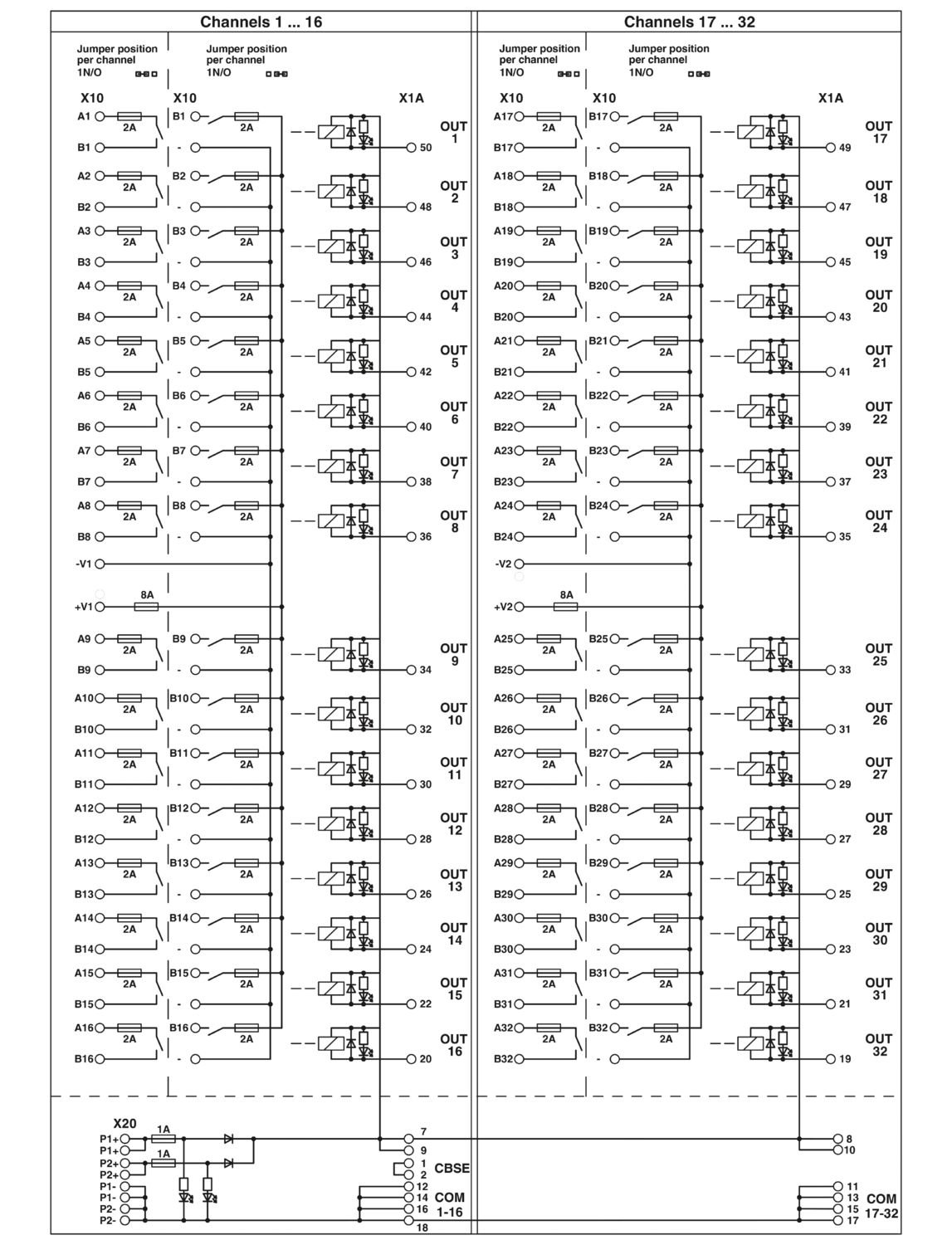

Módulo de relé de saída de 32 canais (1 NA, opcional com correlação ao potencial) com ligação via mola de contato, fusível (2 AT) e conexão de sistema de 50 pinos. Adequado para placa Yokogawa ADV 551 e ADV 561.
Detalhes do produto
| Tipo de produto | Módulo de transferência |
| Número de canais | 32 |
| Propriedades de isolamento: Distâncias de isolamento e fuga entrada/saída | |
| Isolamento | Isolamento seguro, isolamento reforçado |
| Categoria de sobretensão | III |
| Grau de impurezas | 2 |
| Propriedades de isolamento: Distâncias de isolamento e fuga saída/saída | |
| Isolamento | Isolamento básico |
| Categoria de sobretensão | III |
| Grau de impurezas | 2 |
| Distâncias de isolamento e fuga entrada/saída | |
| Tensão de isolamento nominal | 300 V |
| Tensão de teste | 6 kV (1,2 / 50 μs) |
| Distâncias de isolamento e fuga saída/saída | |
| Tensão de isolamento nominal | 260 V |
| Tensão de teste | 4 kV (1,2 / 50 μs) |
| Controlador compatível YOKOGAWA CS3000 CentumVP | |
| Placa I/O adequada | ADV551 |
| ADV561 | |
| Controlador compatível YOKOGAWA STARDOM | |
| Placa I/O adequada | NFDV551 |
| NFDV561 | |
| Tensão nominal de entrada UN | 24 V DC |
| Faixa de tensão de entrada relativo a UN | 0,8 ... 1,1 |
| Faixa de tensão de entrada | 19,2 V DC ... 26,4 V DC |
| Típica corrente de entrada com UN | 9 mA (por canal) |
| Ligação de proteção | Supressão, proteção contra polarização; Diodo livre, diodo de proteção contra inversão de polaridade |
| Proteção contra inversão de polaridade; Diodo de proteção contra inversão de polaridade | |
| Indicação de tensão operacional | LED verde |
| Indicação de estado/Canal | LED amarelo |
| Comutar | |
| Tipo de contato de comutação | 1 elemento de contato |
| Tipo de contato de comutação | Contato simples |
| Material de contato | AgSnO |
| Tensão de comutação máxima | 230 V AC |

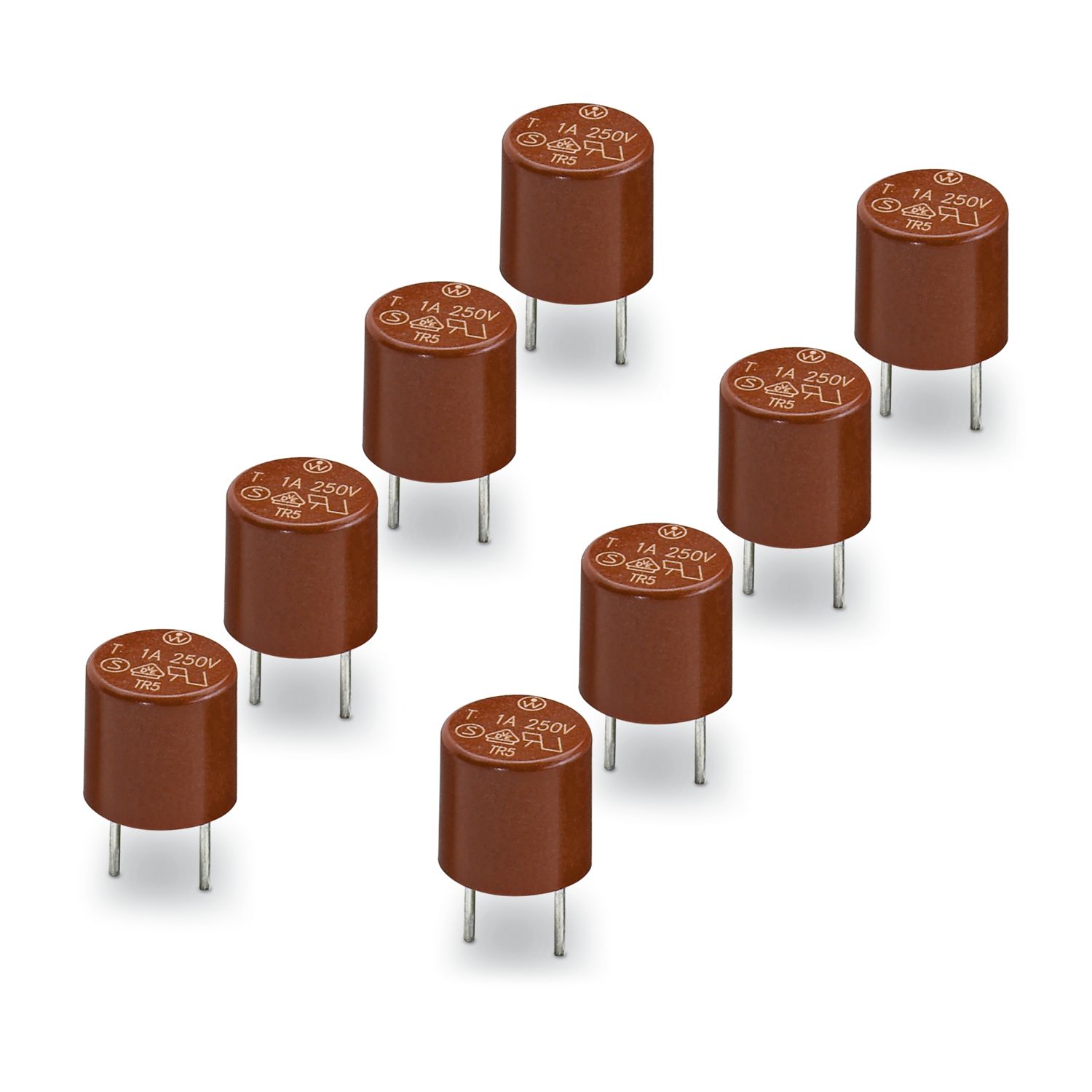

| Corrente máx. em regime permanente | 2 A (por canal, fusível plugável (IEC 6012-3/IV, 2AT); com 100% ED 1 A por canal) |
| Corrente de ligação máxima | 8 A (alimentação, (V1+, V2+), fusível plugável (UL 248-14, 250 V, 8AT)) |
| Corrente de comutação mínima | 100 mA |
| Potência de desligamento (carga ôhmica) máxima | 48 W (com 24 V DC) |
| 20 W (com 48 V DC) | |
| 18 W (com 60 V DC) | |
| 23 W (com 110 V DC) | |
| 40 W (com 220 V DC) | |
| 500 VA (com 250 V AC) | |
| Nível de campo | |
| Tipo de conexão | Conexão à mola |
| Bitola do condutor, fixa | 0,2 mm² ... 2,5 mm² |
| Bitola do condutor, flexível | 0,2 mm² ... 1,5 mm² |
| Bitola do condutor AWG | 24 ... 14 |
| Nível de controle | |
| Tipo de conexão | Yokogawa, compatível com KS |
| Número de conexões | 1 |
| Número de pólos | 50 |
| Nota | Cabo de sistema utilizável: Phoenix Contact YUC50, Yokogawa AKB331 |
| Torque de aperto | 0,5 Nm |
| Indicação de estado disponível | sim |
| Desenho de medidas |
|
| Largura | 267 mm |
| Altura | 127,5 mm |
| Profundidade | 56,5 mm |
| Condições ambientais | |
| Grau de proteção | IP00 |
| Grau de proteção (Local de montagem) | ≥ IP54 (Local de montagem) |
| Temperatura ambiente (funcionamento) | -20 °C ... 50 °C |
| Temperatura ambiente (armazenamento/transporte) | -20 °C ... 70 °C |
| Altitude | ≤ 2000 m |
| Distâncias de isolamento e fuga entrada/saída | |
| Normas / Determinações | EN 61010-2-201 |
| Distâncias de isolamento e fuga saída/saída | |
| Normas / Determinações | EN 61010-2-201 |
| Tipo de montagem | Montagem em trilho de fixação |
| Posição de montagem | opcional |
| Instrução para funcionamento | Observar a potência de comutação máxima do relé utilizado |
| Instrução para funcionamento | Não se pode fazer uma conexão combinada de tensões SELV/ PELV e tensões de contato perigosas em canais adjacentes. |
| Instrução para funcionamento | As saídas não são adequadas para ligar diferentes condutores externos. A soma de todas as tensões de comutação em saídas adjacentes não pode ultrapassar o valor da tensão de isolamento nominal |
| Instrução para funcionamento | Contra módulos adjacentes (na direção do trilho de fixação), na aplicação devem ser implementados os requisitos necessários em termos de isolamento (isolamento básico ou reforçado) através de medidas adequadas (p. ex. placas de separação). |
| Instrução para funcionamento | Para o uso pretendido, as especificações da diretriz de instalação (veja Downloads) devem ser observadas. Para aplicações ou uso com produtos de terceiros, as especificações, indicações de segurança e alertas do respectivo fabricante terceiro também têm que ser observados. |
