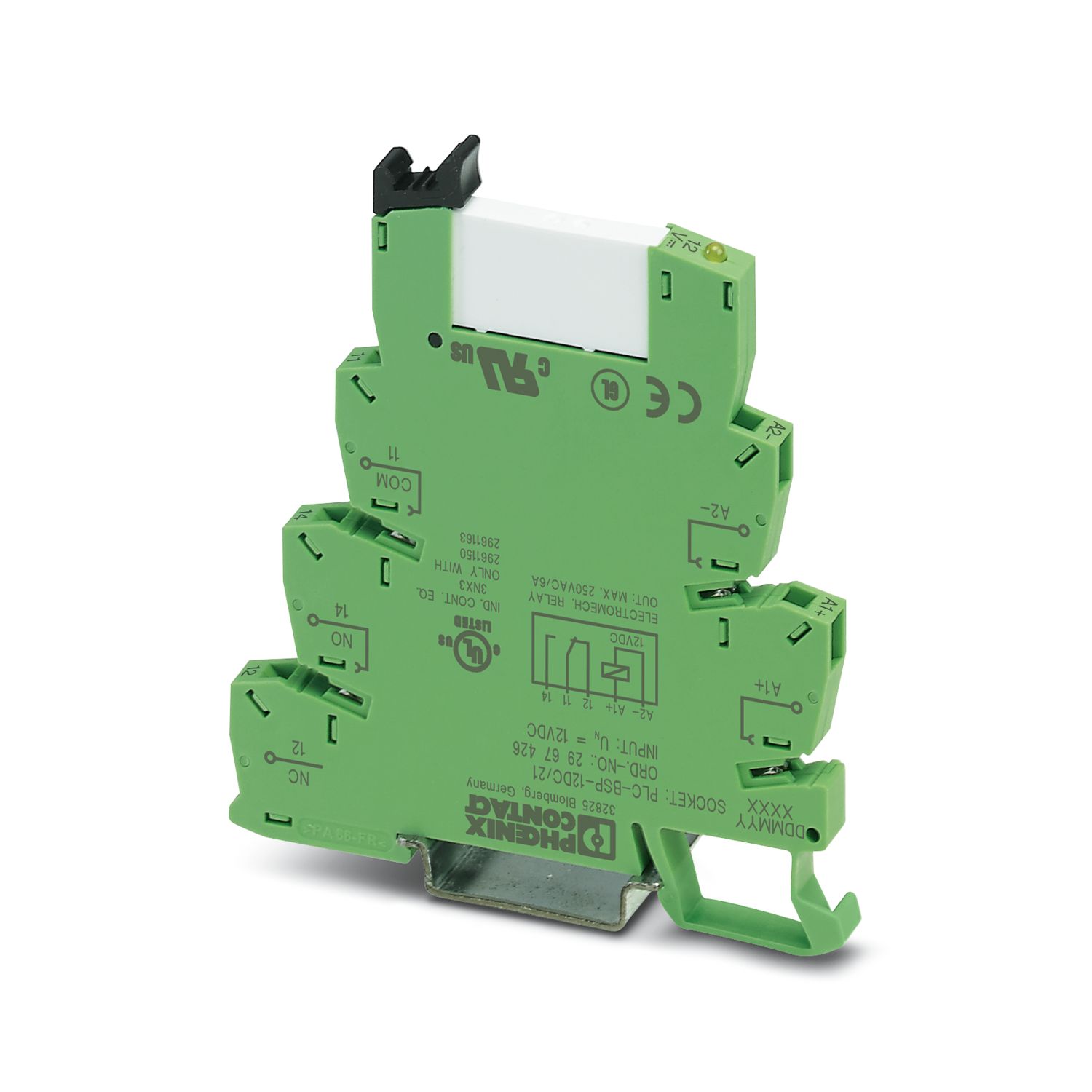

PLC-RSP- 12DC/21 - Módulo de relé - 2967439

Tipo de produto	Módulo de relé
Família de produtos	PLC-INTERFACE
Aplicação	Universal
Modo de operação	100 % ED
Vida útil mecânica	2x 10⁷ ciclos de manobras
Propriedades de isolamento: Normas / Determinações
Categoria de sobretensão	III
Grau de impurezas	3
Status de atualização de dados
Data da última atualização de dados	19.03.2025

Potência de dissipação máxima com condição nominal	0,18 W
Tensão de teste (Enrolamento/contato)	4 kV AC (50 Hz, 1 min., enrolamento/contato)

Lado de excitação
Tensão nominal de entrada U_N	12 V DC
Faixa de tensão de entrada	9,7 V DC ... 16,8 V DC
Comportamento de comutação do acionamento	monoestável
Típica corrente de entrada com U_N	15,3 mA
Tempo de resposta típico	5 ms
Tempo de retorno típico	8 ms
Ligação de proteção	Proteção contra inversão de polaridade; Diodo de proteção contra inversão de polaridade
	Diodo de free-wheeling; Diodo de free-wheeling
Indicação de tensão operacional	LED amarelo

Comutar
Tipo de contato de comutação	1 contato reversível
Tipo de contato de comutação	Contato simples
Material de contato	AgSnO
Tensão de comutação máxima	250 V AC/DC (Com tensões superiores a 250 V (L1, L2, L3) entre os mesmos bornes de módulos adjacentes, aplicar a placa separadora CLP-ATP. Um jampeamento de potencial é feito, assim, com FBST 8-CLP...ou...FBST 500...)
Tensão de comutação mínima	5 V (com 100 mA)
Corrente máx. em regime permanente	6 A
Corrente de ligação máxima	sob consulta
Corrente de comutação mínima	10 mA (com 12 V)
Potência de desligamento (carga ôhmica) máxima	140 W (com 24 V DC)
		20 W (com 48 V DC)
		18 W (com 60 V DC)
		23 W (com 110 V DC)
		40 W (com 220 V DC)
		1500 VA (com 250 V AC)
Capacidade de comando	2 A (com 24 V, DC13)
		0,2 A (com 110 V, DC13)
		0,1 A (com 220 V, DC13)
		3 A (com 24 V, AC15)
		3 A (com 120 V, AC15)
		3 A (com 230 V, AC15)

Lado de excitação
Tipo de conexão	Conexão à mola
Comprimento de decapagem	8 mm
Bitola do condutor, fixa	0,14 mm² ... 2,5 mm²
Bitola do condutor, flexível	0,14 mm² ... 2,5 mm²
Bitola do condutor AWG	26 ... 14
Lado de contato
Tipo de conexão	Conexão à mola
Comprimento de decapagem	8 mm
Bitola do condutor, fixa	0,14 mm² ... 2,5 mm²
Bitola do condutor, flexível	0,14 mm² ... 2,5 mm²
Bitola do condutor AWG	26 ... 14

Largura	6,2 mm
Altura	80 mm
Profundidade	94 mm

Cor	verde (RAL 6021)
Classe de inflamabilidade conforme UL 94	V0 (Caixa)

Condições ambientais
Grau de proteção (Base do relé)	IP20 (Base do relé)
Temperatura ambiente (funcionamento)	-40 °C ... 60 °C
Temperatura ambiente (armazenamento/transporte)	-40 °C ... 85 °C

Tipo de montagem	Montagem em trilho de fixação
Instrução de montagem	ordenados sem intervalo
Posição de montagem	opcional

Alimentar, carregar e proteger

Automatizar

Comutar, medir e monitorar

Conectar

Identificar, montar e instalar

PLC-RSP- 12DC/21 - Módulo de relé

2967439

Detalhes do produto

Produtos compatíveis

Suas vantagens

Normas / Determinações
Normas / Determinações	IEC 60664
		IEC 60947-5-1

Código	2967439
Unidades por embalagem	10 Unidade
Nota	Produção ligada a pedido (sem retorno)
Chave comercial	CK62
Chave de produto	DK622A
GTIN	4017918165383
Peso por unidade (inclusive embalagem)	31,94 g
Peso por unidade (exclusive embalagem)	30,1 g
País de origem	DE

EU RoHS
Cumpre os requisitos segundo a diretiva RoHS	Sim
isenções tanto quanto conhecido	7(a)
China RoHS
Environment friendly use period (EFUP)	EFUP-50 Uma lista de declaração conforme a RoHS da China relativa a artigos encontra-se na área de downloads do respectivo artigo, em "Declaração do fabricante". Para todos os artigos com EFUP-E não é emitida nem necessária uma tabela de declaração conforme a RoHS da China.
EU REACH SVHC
Nota sobre as substâncias candidatas do REACH (n.º CAS)	Hexahydromethylphthalic anhydride (n.º CAS: Não aplicável)
		Lead (n.º CAS: 7439-92-1)
