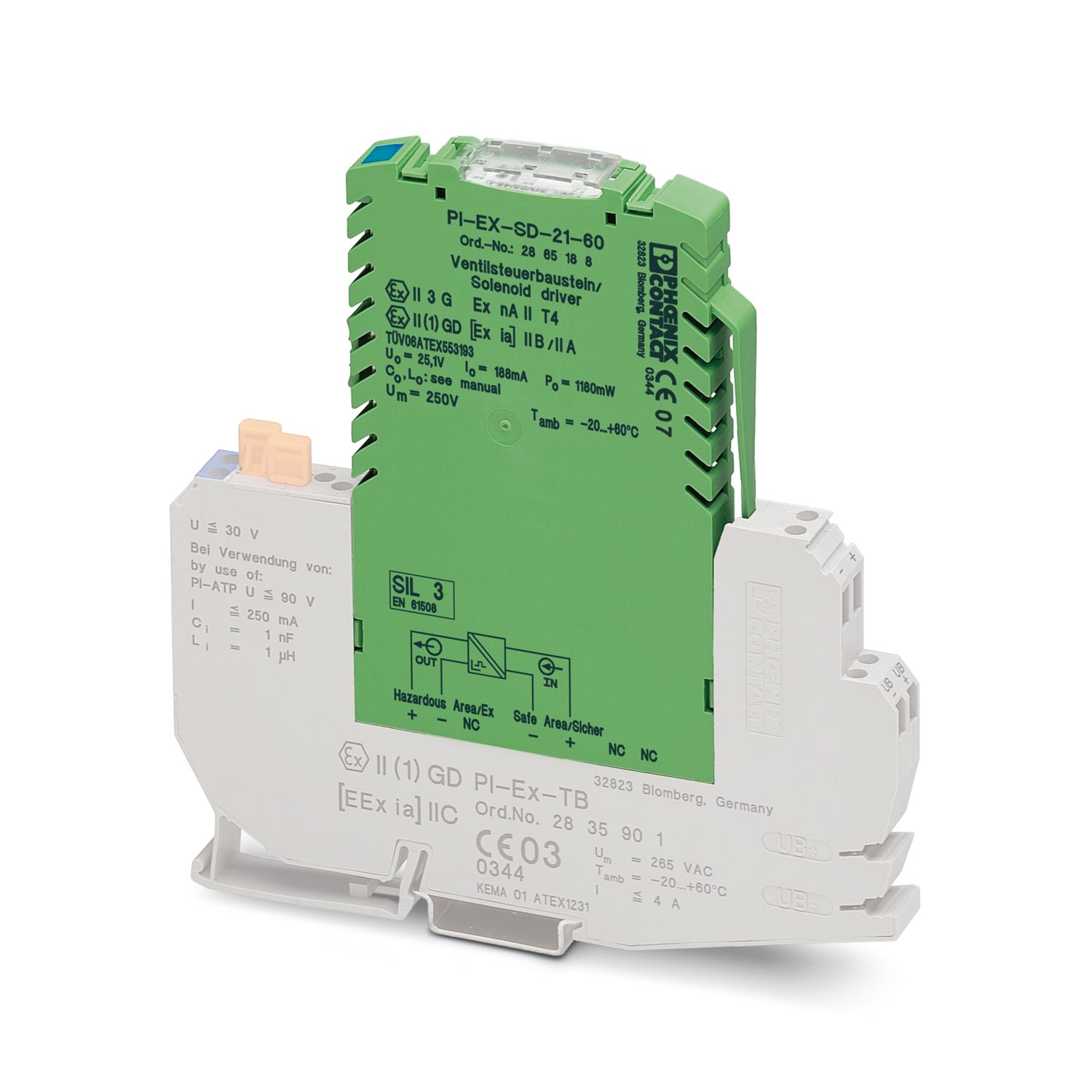

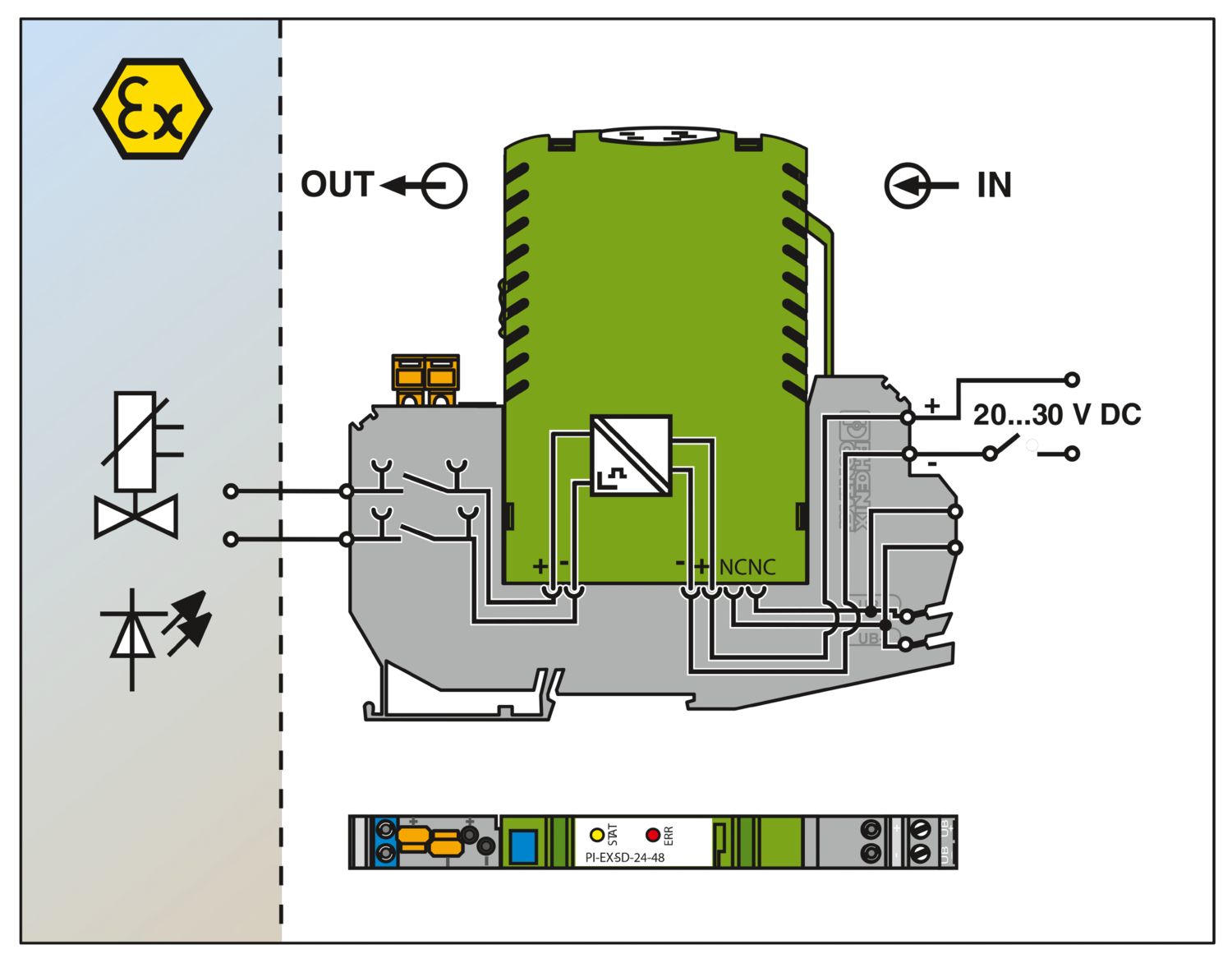

PI-EX-SD-21-60
-
Módulo de comando de solenoide
2865188
Bloco de controle de válvulas Ex i, plugável. Para ativação de válvulas magnéticas intrinsecamente seguradas e componentes de alarme instalados na área Ex, bem como aparelhos elétricos simples. Para gases do grupo IIB, alimentado pelo loop. Isolação galvânica.
Detalhes do produto

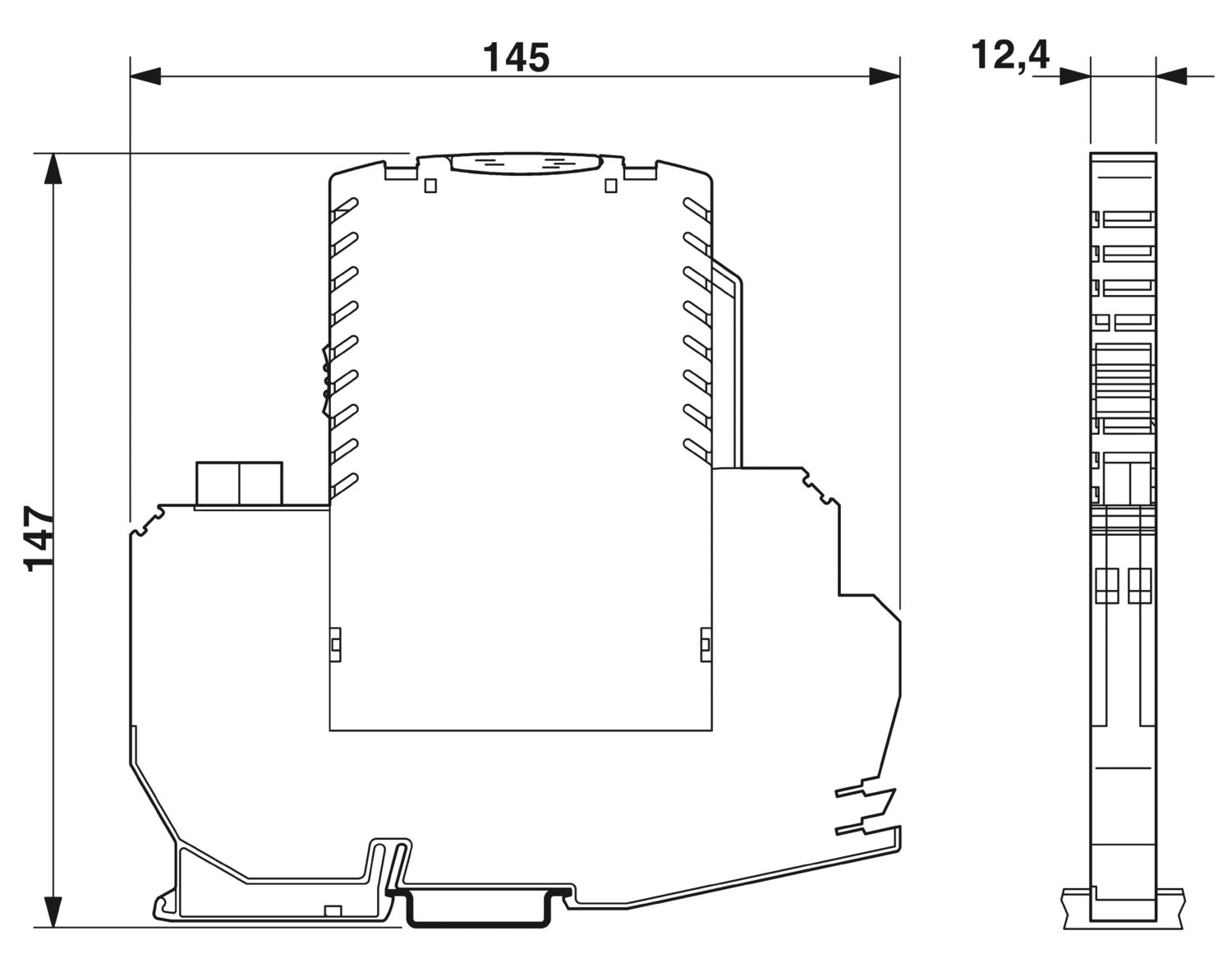

| Tipo de produto | Módulo de comando de válvula |
| Válvula compatível | ASCO Coil 302 (12 V) |
| ASCO Coil 302 (24 V) | |
| FESTO Coil MFH-...IA-SA-EX GBXE022AIAD03 | |
| FESTO Coil (J)MFH-...BIA-SA-EX GBXE022AIAD03 | |
| Norgren Herion Coil 2050 | |
| Norgren Herion Coil 2051 | |
| Norgren Herion Coil 2052 | |
| Norgren Herion Coil 2053 | |
| Parker Coil VZ95 482160.01 EEx ia IIB T6 | |
| Nota | Este é um fragmento de possíveis combinações entre válvulas e blocos de controle de válvulas. |
| Coeficiente de temperatura máximo | 0,01 %/K |
| Isolamento galvânico Entrada/saída | |
| Isolamento galvânico | 375 V (Valor de refração, conforme EN 50020 / EN 60079-11) |
| Tensão de teste | 2,5 kV AC (50 Hz, 60 s) |
| Alimentação | |
| Máximo consumo de energia | < 110 mA (com 24 V) |
| Dissipação de potência | máx. 1,5 W (com 24 V) |
| Sinal: Tensão | |
| Quantidade de entradas | 1 |
| Sinal de entrada tensão | 20 V DC ... 30 V DC |
| Sinal de entrada corrente | 15 mA DC ... 90 mA (85 mA com Ue = 24 V DC) |
| Sinal: Tensão | |
| Quantidade de saídas | 1 |
| Tensão de saída | 12,5 V (com 60 mA) |
| Resistência de saída | 136 Ω (Resistência interna Ri) |
| Restrição de corrente | 58 mA |
| Tempo de resposta | < 30 ms |
| Tensão de inércia | 21,4 V |
| À prova de curto-circuito | sim |
| Dados técnicos de segurança | |
| Máx. tensão de saída Uo | 25,1 V |
| Máx. corrente de saída Io | 188 mA |
| Máx. potência de saída Po | 1180 mW |
| Máxima tensão técnica de segurança Um | 250 V AC (125 V DC) |
| IIA: máx. indutância externa Lo / máx. capacidade externa Co | 5,2 mH / 0,51 µF |
| IIB: máx. indutância externa Lo / máx. capacidade externa Co | 2,7 mH / 0,28 µF |
| Indicação de estado | LED amarelo (indicação de estado) |
| LED vermelho (falha de linha) |
| Desenho de medidas |
|
| Largura | 12,4 mm |
| Altura | 79 mm |
| Profundidade | 118,4 mm |
| Cor | verde (RAL 6021) |
| Classe de inflamabilidade conforme UL 94 | V0 |
| Material caixa | PBT e poliamida PA sem reforço |
| Condições ambientais | |
| Grau de proteção | IP20 |
| Temperatura ambiente (funcionamento) | -20 °C ... 55 °C |
| Temperatura ambiente (armazenamento/transporte) | -40 °C ... 85 °C |
| Umidade do ar admissível (funcionamento) | 10 % ... 95 % (umidade relativa do ar, sem condensação) |
| CE | |
| Certificado | Conformidade CE |
| ATEX | |
| Identificação | II (1) G [Ex ia Ga] IIC |
| II (1) D [Ex ia Da] IIIC | |
| II 3 G Ex nA IIC T4 Gc | |
| Certificado | PxCIF07ATEX2865298X |
| Safety Integrity Level (SIL, IEC 61508) | |
| Identificação | 3 |
