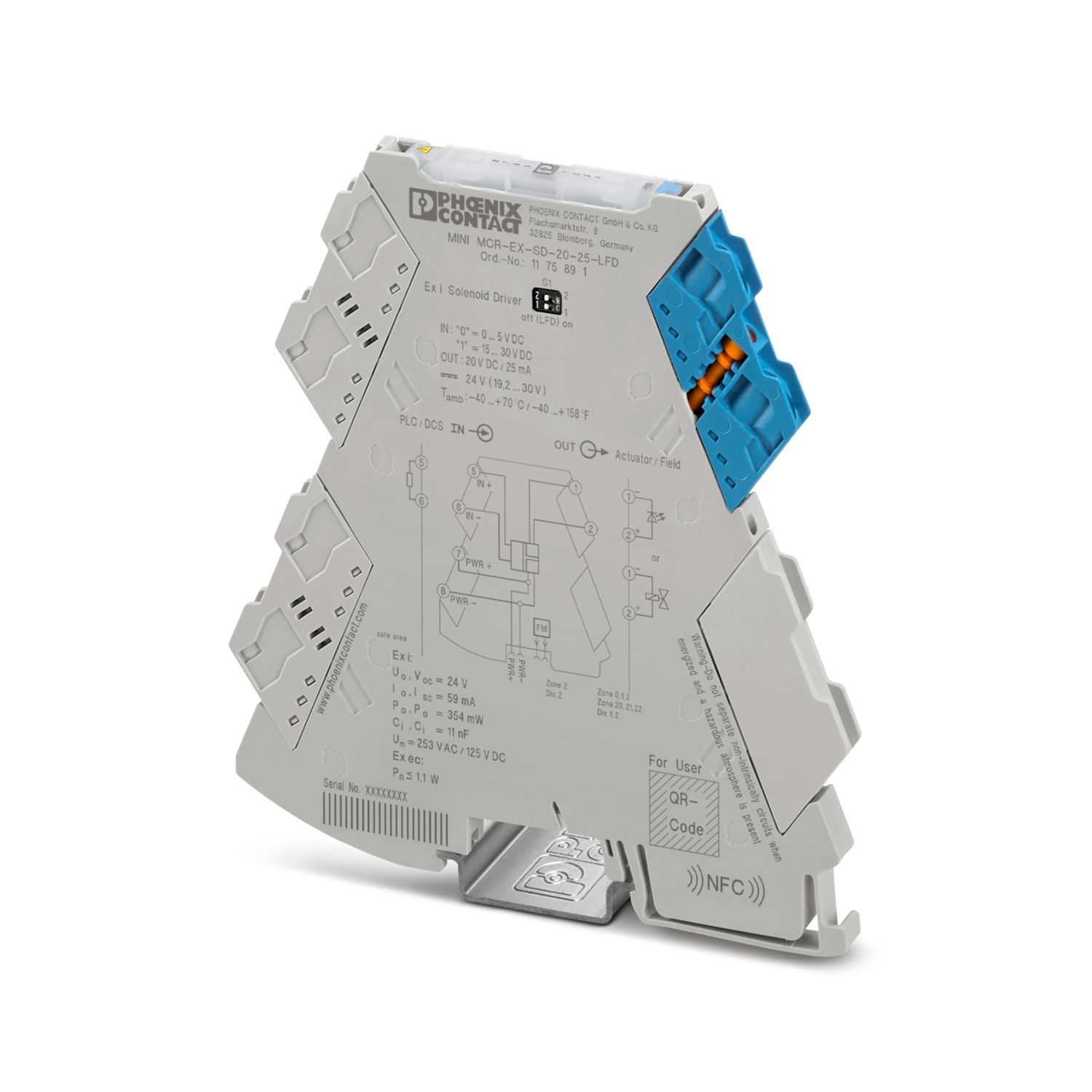

MINI MCR-EX-SD-20-25-LFD - Módulo de comando de solenoide - 1175891

Detalhes do produto

Dados técnicos

Propriedades do artigo

Tipo de produto	Módulo de comando de válvula
Família de produtos	MINI Analog Pro

Características elétricas

Tempo de ligação	< 50 ms
Monitoramento de linha	Reconhecimento de erros de linha
Isolamento galvânico
Categoria de sobretensão	II (≤ 5000 m)
Grau de impurezas	2 (≤ 5000 m)
Isolamento galvânico Entrada / alimentação IEC/EN 61010-1
Normas / Determinações	IEC/EN 61010-1
Tensão de isolamento nominal	250 V_eff
Tensão de teste	2,5 kV AC (50 Hz, 60 s)
Isolamento	Isolamento duplo/reforçado
Isolamento galvânico Saída/alimentação, entrada IEC/EN 61010-1
Normas / Determinações	IEC/EN 61010-1
Tensão de isolamento nominal	300 V_eff
Tensão de teste	2,5 kV AC (50 Hz, 60 s)
Isolamento	Isolamento duplo/reforçado
Isolamento galvânico Saída/entrada, alimentação IEC/EN 60079-11
Normas / Determinações	IEC/EN 60079-11
Tensão de isolamento nominal	265 V_eff
Isolamento galvânico Saída/entrada, alimentação IEC/EN 60079-7
Normas / Determinações	IEC/EN 60079-7
Tensão de isolamento nominal	251 V_eff
Alimentação
Tensão nominal de alimentação	24 V DC
Faixa de tensão de alimentação	19,2 V DC ... 30 V DC (24 V DC, -20 % ... +25 %)
Consumo de corrente	< 1 W

Dados da entrada

Sinal: Lógica
Quantidade de entradas	1
Nível de comando sinal "0"	0 V DC ... 5 V DC
Nível de comando sinal "1"	15 V DC ... 30 V DC
Corrente de entrada	< 3 mA
Impedância de entrada	> 1 MΩ (com alta resistência em caso de falha da linha na saída)
Reconhecimento de erros de linha	< 25 Ω (Curto-circuito)
	> 10 kΩ (Ruptura de linha)

Dados de saída

Sinalização: Saída de mensagem de erro
Tipo de sinal de saída	Saída de transistor via T-BUS
Sinal: Tensão
Descrição da saída	intrinsecamente seguro
Quantidade de saídas	1
Tensão de saída	≥ 9,6 V DC (25 mA)
Resistência de saída	≥ 413 Ω (Resistência interna R_i)
Restrição de corrente	> 25 mA (com reconhecimento de erros de linha)
Tempo de resposta	< 20 ms
Tensão de inércia	> 20 V DC
À prova de curto-circuito	sim
Reconhecimento de erros de linha	> 10 kΩ (Ruptura de linha)
	< 25 Ω (Curto-circuito)
	ligação/desligamento através de chave DIP

Dados de conexão

Tipo de conexão	Conexão a parafuso
Comprimento de decapagem	10 mm
Rosca	M3
Bitola do condutor, fixa	0,2 mm² ... 1,5 mm² (com terminal tubular)
	0,14 mm² ... 2,5 mm² (sem terminal tubular)
Bitola do condutor, flexível	0,14 mm² ... 2,5 mm²
Bitola do condutor AWG	24 ... 12 (flexível)
Torque de aperto	0,5 Nm ... 0,6 Nm

Dados Ex

Instalação Ex (EPL)	Gc
Instalação Ex (EPL)		Div. 2
Circuitos de corrente de segurança intrínseca (EPL)	Ga
		Da
		Ma
		Div. 1
Dados técnicos de segurança
Indutância interna máx. L_i	desprezível
Capacidade interna máx. C_i	11 nF
Máx. tensão de saída U_o	24 V
Máx. corrente de saída I_o	59 mA
Máx. potência de saída P_o	354 mW
Máxima tensão técnica de segurança U_m	253 V AC
Máxima tensão técnica de segurança U_m		125 V DC
IIA (circuito de corrente simples): máx. indutância externa L_o / máx. capacidade externa C_o	70 mH / 3,33 µF
IIB/IIIC (circuito de corrente simples): máx. indutância externa L_o / máx. capacidade externa C_o	30 mH / 919 nF
IIC (circuito de corrente simples): máx. indutância externa L_o / máx. capacidade externa C_o	10 mH / 114 nF
I (circuito de corrente simples): máx. indutância externa L_o / máx. capacidade externa C_o	90 mH / 5,23 µF

Sinalização

Indicação de falha	LED vermelho

Medidas

Largura	6,2 mm
Altura	109,81 mm
Profundidade	119,2 mm

Dados de material

Cor	cinza (RAL 7042)

Condições ambientais e de vida útil operacional

Condições ambientais
Grau de proteção	IP20
Temperatura ambiente (funcionamento)	-40 °C ... 70 °C
Temperatura ambiente (armazenamento/transporte)	-40 °C ... 85 °C
Umidade do ar admissível (funcionamento)	5 % ... 95 % (sem condensação)
Faixa de altura de utilização (IEC/EN 61010-1)
Faixa de altura	> 2000 m ... 3000 m
Temperatura ambiente (funcionamento)	-40 °C ... 63 °C
Tensão de isolamento nominal	300 V_eff (Saída/alimentação, entrada)
Tensão de isolamento nominal		250 V_eff (Entrada / alimentação)
Isolamento	Isolamento duplo/reforçado
Faixa de altura de utilização (IEC/EN 61010-1)
Faixa de altura	> 3000 m ... 4000 m
Temperatura ambiente (funcionamento)	-40 °C ... 56 °C
Tensão de isolamento nominal	300 V_eff (Saída/alimentação, entrada)
Tensão de isolamento nominal		250 V_eff (Entrada / alimentação)
Isolamento	Isolamento duplo/reforçado
Faixa de altura de utilização (IEC/EN 61010-1)
Faixa de altura	> 4000 m ... 5000 m
Temperatura ambiente (funcionamento)	-40 °C ... 49 °C
Tensão de isolamento nominal	150 V_eff (Entrada/saída/alimentação)
Isolamento	Isolamento duplo/reforçado
Faixa de altura de utilização (IEC/EN 60079-11)
Faixa de altura	> 2000 m ... 3000 m
Temperatura ambiente (funcionamento)	-40 °C ... 63 °C
Máxima tensão técnica de segurança U_m	121 V AC
Máxima tensão técnica de segurança U_m		110 V DC
Tensão de isolamento nominal	150 V_eff (Saída/entrada, alimentação)
Faixa de altura de utilização (IEC/EN 60079-11)
Faixa de altura	> 3000 m ... 4000 m
Temperatura ambiente (funcionamento)	-40 °C ... 56 °C
Máxima tensão técnica de segurança U_m	33 V AC/DC
Tensão de isolamento nominal	60 V_eff (Saída/entrada, alimentação)
Faixa de altura de utilização (IEC/EN 60079-11)
Faixa de altura	> 4000 m ... 5000 m
Temperatura ambiente (funcionamento)	-40 °C ... 49 °C
Máxima tensão técnica de segurança U_m	33 V AC/DC
Tensão de isolamento nominal	60 V_eff (Saída/entrada, alimentação)
Faixa de altura de utilização (IEC/EN 60079-7)
Faixa de altura	> 2000 m ... 3000 m
Temperatura ambiente (funcionamento)	-40 °C ... 63 °C
Tensão de isolamento nominal	162 V_eff (Saída/entrada, alimentação)
Faixa de altura de utilização (IEC/EN 60079-7)
Faixa de altura	> 3000 m ... 4000 m
Temperatura ambiente (funcionamento)	-40 °C ... 56 °C
Tensão de isolamento nominal	60 V_eff (Saída/entrada, alimentação)
Faixa de altura de utilização (IEC/EN 60079-7)
Faixa de altura	> 4000 m ... 5000 m
Temperatura ambiente (funcionamento)	-40 °C ... 49 °C
Tensão de isolamento nominal	60 V_eff (Saída/entrada, alimentação)

Certificações

CE
Certificado	Conformidade CE
ATEX
Identificação	 II (1) G [Ex ia Ga] IIC
		 II (1) D [Ex ia Da] IIIC
		 II 3 (1) G Ex ec [ia Ga] IIC T4 Gc
		 I (M1) [Ex ia Ma] I
Certificado	TÜV 21 ATEX 8651 X
IECEx
Identificação	[Ex ia Ga] IIC
		[Ex ia Da] IIIC
		Ex ec [ia Ga] IIC T4 Gc
		[Ex ia Ma] I
Certificado	IECEx TUR 21.0043 X
CCC / China-Ex
Identificação	[Ex ia Ga] IIC
		[Ex ia Da] IIIC
		Ex ec [ia Ga] IIC T4 Gc
Certificado	2023122310116238
UL, EUA / Canadá
Identificação	UL 61010-2-201 Listed
		Class I, Div. 1, Groups A, B, C, D
		Class II, Div. 1, Groups E, F, G
		Class III, Div. 1
		Class I, Zone 0, 1, 2, Groups IIC, IIB, IIA
		Class I, Div. 2, Groups A, B, C, D T4
		Class I, Zone 2
		AEx ec [ia Ga] IIC T4 Gc; AEx ec [ia IIIC Da] IIC T4 Gc
		Ex ec [ia Ga] IIC T4 Gc X; Ex ec [ia IIIC Da] IIC T4 Gc X
		Class I, Zone 0, [AEx ia Ga] IIC, [Ex ia Ga] IIC X
		Class I, Zone 20, [AEx ia Da] IIIC, [Ex ia Da] IIIC X
Certificado	, C.D.-No 097285872
UL, EUA / Canadá
Identificação	UL 61010-2-201 Listed
Certificado	, C.D.-No 097285872
Certificação para construção naval
Certificado	DNV TAA00003FZ
Safety Integrity Level (SIL, IEC 61508)
Identificação	3
INMETRO
Identificação	[Ex ia Ma] I
		[Ex ia Ga] IIC
		[Ex ia Da] IIIC
		Ex ec [ia Ga] IIC T4 Gc
Certificado	DNV 23.0189 X
Dados de construção naval
Temperature	B
Humidity	B
Vibração	A
EMC	A
Enclosure	Required protection according to the Rules shall be provided upon installation on board

Dados EMC

Compatibilidade eletromagnética	Testado de acordo com as seguintes normas e regulamentos: EN 61326-1 Uso em áreas industriais, NAMUR NE 21
Resistência contra interferência	IEC/EN 61000-6-2
Resistência contra interferência	IEC/EN 61326-3-2
Emissão de interferências
Normas/Disposições	IEC/EN 61000-6-4

Normas e disposições

GB Standard
Normas / Determinações	GB/T 3836.1
	GB/T 3836.3
	GB/T 3836.4

Dados comerciais

Código	1175891
Unidades por embalagem	1 Unidade
Quantidade mínima de pedido	1 Unidade
Chave comercial	DK12
Chave de produto	DK1224
GTIN	4063151206390
Peso por unidade (inclusive embalagem)	122,5 g
Peso por unidade (exclusive embalagem)	122,5 g
País de origem	DE

Classificações

Certificações

Environmental product compliance

ECLASS-13.0	27210120
ECLASS-15.0	27210120

EU RoHS
Cumpre os requisitos segundo a diretiva RoHS	Sim
isenções tanto quanto conhecido	7(a), 7(c)-I
China RoHS
Environment friendly use period (EFUP)	EFUP-50 Uma lista de declaração conforme a RoHS da China relativa a artigos encontra-se na área de downloads do respectivo artigo, em "Declaração do fabricante". Para todos os artigos com EFUP-E não é emitida nem necessária uma tabela de declaração conforme a RoHS da China.
EU REACH SVHC
Nota sobre as substâncias candidatas do REACH (n.º CAS)	Lead (n.º CAS: 7439-92-1)
SCIP	32ba7019-653c-417c-b0f4-cb77528cffe9
