Os módulos QUINT CAP com interface integrada são integrados com facilidade em redes industriais. A DC UPS com capacidade integrada neutraliza falhas cíclicas de até vários minutos e reúne a unidade de comutação eletrônica e um acumulador de energia na mesma caixa.

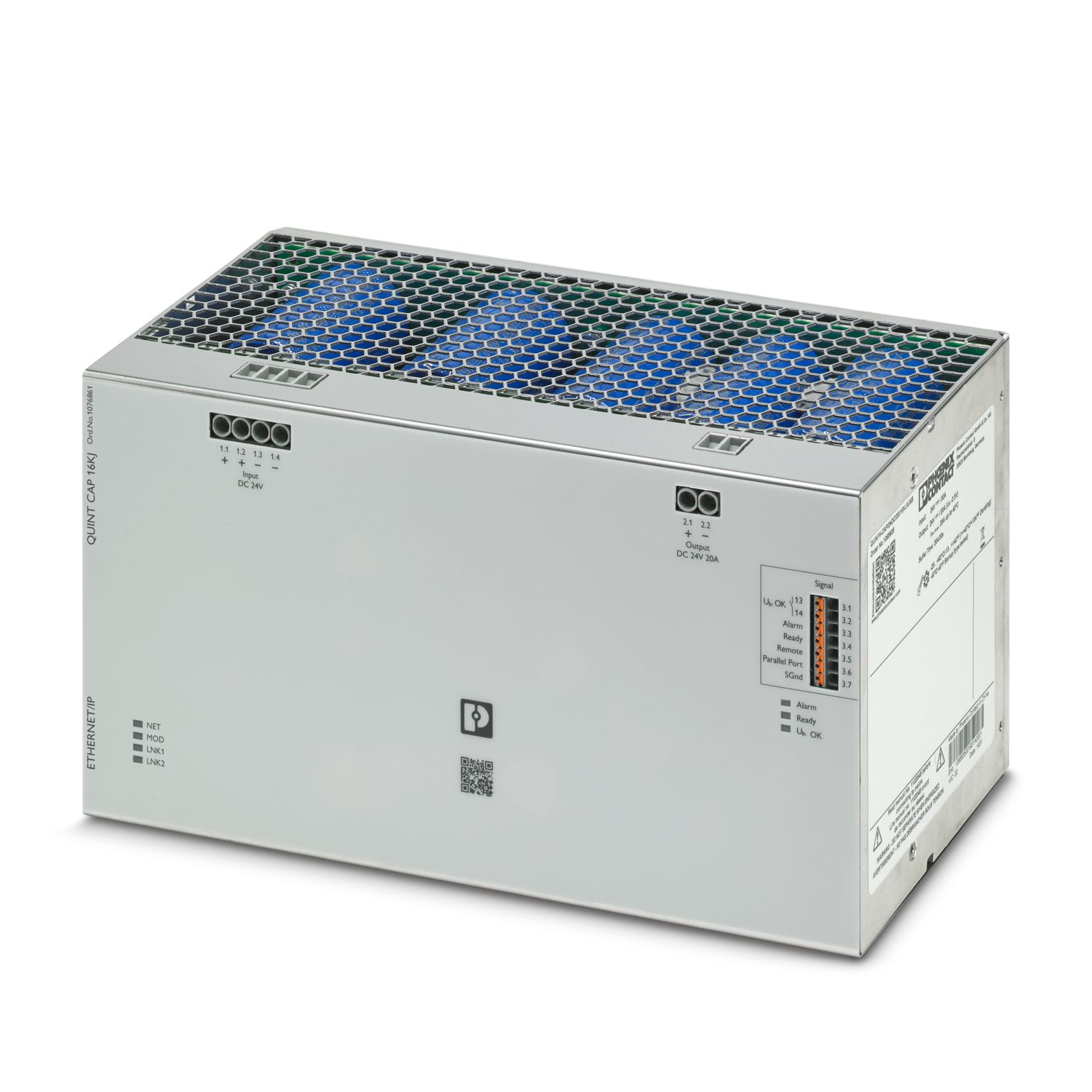

QUINT4-CAP/24DC/20/16KJ/EIP
-
Módulo de capacidade
1076861
Download gratuito disponível.
Downloads
Detalhes do produto
| Tensão de entrada | 24 V DC (SELV) |
| Faixa de tensão de entrada | 22,5 V DC ... 30 V DC |
| Limiar de ligação fixo | < 22 V DC |
| > 30 V DC | |
| Consumo de corrente IN (UN, IOUT = IN, ICharge = 0) | 20 A |
| Consumo de corrente Imáx. (UN, IOUT = IStat.Boost, ICharge = máx.) | 30 A |
| Consumo de corrente INo-Load(UN, IOUT = 0, ICharge = 0) | 0,1 A (Marcha de inércia) |
| Consumo de corrente ICharge (UN, IOUT = 0, ICharge = máx.) | 10 A (Operação de carregamento) |
| Consumo de potência Pmáx. (UN, IOUT = IStat.Boost, ICharge = máx.) | 599 W |
| Consumo de potência PN (UN, IOUT = IN, ICharge = 0) | 488 W |
| Consumo de potência PCharge (UN, IOUT = 0, ICharge = máx.) | 244 W |
| Tempo de buffer | 4 min (2,5 A) |
| 30 s (20 A) | |
| Tempo de carregamento | ca. 6,3 min (2,5 A) |
| ca. 2,1 min (10 A) | |
| Tempo de recarregamento | ca. 5,4 min (2,5 A) |
| ca. 1,4 min (10 A) | |
| Irupção da corrente | ≤ 7 A (≤ 4 ms) |
| Tempo de ligação | 1 ms (Operação com bateria) |
| Fusível de entrada interno | não |
| Resistência dielétrica | máx. 35 V DC (Proteção contra inversão de polaridade) |
| Tensão de isolamento entrada/saída | 0,5 V DC |
| Eficiência | > 98 % (com o acumulador de energia carregado) |
| Ligável em paralelo | sim |
| máx. 4 | |
| Ligável em série | não |
| Operação de rede | |
| Tensão de saída | 24 V DC |
| Corrente de saída IN | 20 A |
| Estático Boost (IStat.Boost) | 25 A |
| Potência de saída POUT (UN, IOUT = IN) | 480 W |
| Potência de saída POUT (UN, IOUT = IBoost estát.) | 600 W |
| Potência de dissipação Estado ocioso (UN, IOut = 0, ICharge = 0) | 5 W |
| Potência de dissipação Carga nominal (UN, IOut = IN, ICharge = 0) | 10 W |
| À prova de curto-circuito | sim (com fusível de entrada) |
| À prova de circuito aberto | sim |
| Modo de bateria | |
| Tensão de saída | 24 V DC |
| Corrente de saída IN | 20 A |
| Estático Boost (IStat.Boost) | 25 A |
| Potência de saída POUT (UN, IOUT = IN) | 480 W |
| Potência de saída POUT (UN, IOUT = IBoost estát.) | 600 W |
| Potência de dissipação Estado ocioso (UN, IOut = 0, ICharge = 0) | 5 W |
| Potência de dissipação Carga nominal (UN, IOut = IN, ICharge = 0) | 90 W |
| À prova de curto-circuito | sim |
| À prova de circuito aberto | sim |
| Geral | |
| Capacidade | 16 kJ |
| Bateria | Capacitor de dupla camada |
| Tempo de buffer | 4 min (2,5 A) |
| 30 s (20 A) | |
| Entrada | |
| Posição | 1.x |
| Tecnologia de conexão | |
| Identificação dos polos | 1.1 (+), 1.2 (+), 1.3 (-), 1.4 (-) |
| Conexão de condutores | |
| Tipo de conexão | Conexão a parafuso |
| rígido | 0,2 mm² ... 6 mm² |
| flexível | 0,2 mm² ... 4 mm² |
| flexível com terminal tubular sem luva de plástico | 0,25 mm² ... 4 mm² |
| flexível com terminal tubular com luva de plástico | 0,25 mm² ... 4 mm² |
| rígido (AWG) | 24 ... 10 |
| Comprimento de decapagem | 8 mm |
| Torque de aperto | 0,5 Nm ... 0,6 Nm |
| Forma de acionamento da cabeça do parafuso | Ranhura longitudinal L |
| Conexão de 2 condutores | |
| rígido | 0,2 mm² ... 1,5 mm² |
| flexível | 0,2 mm² ... 1,5 mm² |
| flexível com terminal tubular TWIN com luva de plástico | 0,5 mm² ... 2,5 mm² |
| Saída | |
| Posição | 2.x |
| Tecnologia de conexão | |
| Identificação dos polos | 2.1 (+), 2.2 (-) |
| Conexão de condutores | |
| Tipo de conexão | Conexão a parafuso |
| rígido | 0,2 mm² ... 6 mm² |
| flexível | 0,2 mm² ... 4 mm² |
| flexível com terminal tubular sem luva de plástico | 0,25 mm² ... 4 mm² |
| flexível com terminal tubular com luva de plástico | 0,25 mm² ... 4 mm² |
| rígido (AWG) | 24 ... 10 |
| Comprimento de decapagem | 8 mm |
| Torque de aperto | 0,5 Nm ... 0,6 Nm |
| Forma de acionamento da cabeça do parafuso | Ranhura longitudinal L |
| Conexão de 2 condutores | |
| rígido | 0,2 mm² ... 1,5 mm² |
| flexível | 0,2 mm² ... 1,5 mm² |
| flexível com terminal tubular TWIN com luva de plástico | 0,5 mm² ... 2,5 mm² |
| Sinal | |
| Posição | 3.x |
| Tecnologia de conexão | |
| Identificação dos polos | 3.1 (13), 3.2 (14), 3.3 (Alarm), 3.4 (Ready), 3.5 (Remote), 3.6 (Parallel Port), 3.7 (SGnd) |
| Conexão de condutores | |
| Tipo de conexão | Conexão Push-in |
| rígido | 0,2 mm² ... 1 mm² |
| flexível | 0,2 mm² ... 1,5 mm² |
| flexível com terminal tubular sem luva de plástico | 0,2 mm² ... 1 mm² |
| flexível com terminal tubular com luva de plástico | 0,2 mm² ... 0,75 mm² |
| rígido (AWG) | 24 ... 18 |
| Comprimento de decapagem | 8 mm |
| Interface | EtherNet/IP (Modbus/TCP) |
| Número de interfaces | 2 |
| Tipo de conexão | RJ45 |
| Posição | 5.x |
| Protocolos compatíveis | EtherNet/IP (Explicit Messaging, Implicit Messaging) |
| BootP | |
| DHCP | |
| DLR | |
| Modbus/TCP | |
| Travamento | Gancho-trava |
| Tipo de conexão | Twisted-Pair |
| Propriedades | Autonegotiation |
| Autocrossing | |
| Autopolarity | |
| half duplex ou full duplex | |
| Topologia | Estrela |
| Linha | |
| Anelg | |
| Velocidade de transmissão | 10 MBit/s ... 100 MBit/s |
| Comprimento de transmissão | máx. 100 m |
| Tempo de ciclo | 30 ms (Default) |
| Tempo de acesso | ≤ 2 s |
| Chipset | Renesas R-IN32M3 |
| Separação de potencial | sim |
| Estado do sinal Remote | |
| Identificação das conexões | 3.5 |
| Canal | DI (entrada digital) |
| Estado (configurável) | Remote |
| Condição de estado | Remote |
| Sinal Low | Conexão a SGnd com < 3 kΩ |
| Sinal High | aberto |
| Atribuição entre sinal - estado | low - active |
| Potencial de referência | 3.7 (SGnd, idêntico a 1.3,1.4, 2.2) |
| Estado do sinal Porta paralela | |
| Identificação das conexões | 3.6 |
| Canal | DI / DO (entrada digital / saída digital) |
| Descrição da entrada de comutação | Comunicação do borne de conexão, modo paralelo |
| Estado (configurável) | Parallel Mode |
| Condição de estado (configurável) | Não ativo: nenhum Ativo: Saída: modo de operação de buffer < 1 V Saída: modo de operação de rede 24 V (UN-1 V (típico)) Entrada: conexão a SGnd: iniciar modo de operação de buffer |
| Tensão de comutação | < 1 V |
| 24 V (UN - 1 V (típica)) | |
| Capacidade de corrente | 4 mA |
| Potencial de referência | Outro dispositivo, porta paralela IN/OUT |
| Estado do sinal Alarm | |
| Identificação das conexões | 3.3 |
| Canal | DO (saída digital) |
| Saída de comutação | Transistor |
| Estado (configurável) | Alarme comum |
| Condição de estado (configurável) | Limiar de alarme |
| Tensão de saída | 26 V (UN - 1 V (típica)) |
| Saída com capacidade de carga | máx. 20 mA |
| Atribuição entre estado - sinal | active - low |
| Potencial de referência | 3.7 (SGnd, idêntico a 1.3,1.4, 2.2) |
| Indicação de estado LED | vermelho (Alarm) |
| Estado do sinal UIN OK | |
| Identificação das conexões | 3.1, 3.2 |
| Canal | DO (saída digital) |
| Saída de comutação | Relé eletrônico (OptoMOS) |
| Estado (configurável) | UIn OK |
| Condição de estado (configurável) | UIn > 22,5 V DC, UIn < 30 V DC |
| Tensão de saída | máx. 30 V |
| Saída com capacidade de carga | 300 mA |
| Atribuição entre estado - sinal | active - high |
| Indicação de estado LED | verde (UIn OK) |
| Estado do sinal Ready | |
| Identificação das conexões | 3.4 |
| Canal | DO (saída digital) |
| Saída de comutação | Transistor |
| Estado (configurável) | Ready |
| Condição de estado (configurável) | Estado de carga = 100% ou modo de operação de buffer |
| Tensão de saída | 26 V (UN - 1 V (típica)) |
| Saída com capacidade de carga | máx. 20 mA |
| Atribuição entre estado - sinal | active - high |
| Potencial de referência | 3.7 (SGnd, idêntico a 1.3,1.4, 2.2) |
| Indicação de estado LED | verde (estado de carga SOC) |
| Sinal de terra SGnd | |
| Identificação das conexões | 3.7 |
| Tensão de comutação | 0 V |
| Capacidade de corrente | máx. 60 mA |
| Função | Sinal de terra |
| Potencial de referência | 3.3 Alarm, 3.4 Ready, 3.5 Remote |
| Tensão de isolamento entrada, saída/caixa | 500 V |
| Tipo de produto | UPS DC com capacidade integrada |
| MTBF (IEC 61709, SN 29500) | 1351036 h (25 °C) |
| 903325 h (40 °C) | |
| 470143 h (60 °C) | |
| Propriedades de isolamento | |
| Classe de proteção | III (Aplicação especial (SELV)) |
| Categoria de sobretensão | II |
| Grau de impurezas | 2 |
| Dimensões dos artigos | |
| Largura | 244 mm |
| Altura | 130 mm |
| Profundidade | 125 mm |
| Medidas de montagem | |
| Distância de montagem à direita/esquerda | 0 mm / 0 mm |
| Distância de montagem em cima/embaixo | 50 mm / 50 mm |
| Tipo de montagem | Montagem em trilho de fixação |
| Posição de montagem | Trilho de fixação horizontal NS 35, EN 60715 |
| Classe de inflamabilidade conforme UL 94 (caixa / bornes) | V0 |
| Material da caixa | Metal |
| Condições ambientais | |
| Grau de proteção | IP20 |
| Temperatura ambiente (funcionamento) | -25 °C ... 60 °C (> 40 °C Derating: 1 %/K) |
| Temperatura ambiente (armazenamento/transporte) | -40 °C ... 60 °C |
| Temperatura ambiente (tipo de início testado) | -40 °C |
| Altura de aplicação | ≤ 4000 m |
| Classe climática | 3K3 (de acordo com EN 60721) |
| Máx. umidade do ar admissível (funcionamento) | ≤ 95 % |
| Choque | 30 g, 18 ms, em cada direção (conforme IEC 60068-2-27) |
| Vibração (funcionamento) | 0,7g |
| Categoria de sobretensão | |
| EN 61010-1 | II (≤ 4000 m) |
| EN 61010-2-201 | II (≤ 4000 m) |
| UL 60950-1 | II (≤ 4000 m) |
| Tensão extra baixa protegida | |
| Designação padrão | Tensão extra baixa protegida |
| Normas/disposições | IEC 61010-1 (SELV) |
| IEC 61010-2-201 (PELV) | |
| UL | |
| Identificação | UL 61010-1 |
| UL | |
| Identificação | UL 61010-2-201 |
| UL | |
| Identificação | UL ANSI/ISA-12.12.01 Class I, Division 2, Groups A, B, C, D (Hazardous Location) |
| UL | |
| Identificação | UL 121201 |
| UL | |
| Identificação | CAN/CSA-C22.2 No. 61010-1-12 |
| UL | |
| Identificação | CAN/CSA C22.2 No. 61010-2-201:14 |
| UL | |
| Identificação | CSA C22.2 No. 213-17 Class I, Devsion 2, Groups A, B, C, D (Hazardous Location) |
| Esquema CB | |
| Identificação | IEC 61010-1 |
| IEC 61010-2-201 | |
| EN 61010-1 | |
| EN 61010-2-201 | |
| Compatibilidade eletromagnética | Conformidade com a diretriz EMC 2014/30/UE |
| Emissão de interferência | Emissão de interferências conforme EN 61000-6-3 e EN 61000-6-4 |
| Resistência contra interferência | Imunidade a interferência do aparelho conforme EN 61000-6-2 |
| Descarga de eletricidade estática | |
| Normas / Determinações | EN 61000-4-2 |
| Descarga de eletricidade estática | |
| Descarga de contato | 4 kV (Grau de precisão de teste 2) |
| Descarga de ar | 8 kV (Grau de precisão de teste 3) |
| Observação | Critério B |
| Campo HF eletromagnético | |
| Normas / Determinações | EN 61000-4-3 |
| Campo HF eletromagnético | |
| Faixa de frequência | 80 MHz ... 1 GHz |
| Resistência do campo de teste | 10 V/m |
| Observação | Critério A |
| Transientes rápidos (Burst) | |
| Normas / Determinações | EN 61000-4-4 |
| Transientes rápidos (Burst) | |
| Entrada | 2 kV (Grau de precisão de teste 3 - assimétrico) |
| Saída | 2 kV (Grau de precisão de teste 3 - assimétrico) |
| Sinal | 2 kV (Grau de precisão de teste 3 - assimétrico) |
| Observação | Critério B |
| Carga de tensão de impulso (Surge) | |
| Normas / Determinações | EN 61000-4-5 |
| Carga de tensão de impulso (Surge) | |
| Sinal | 1 kV (Grau de precisão de teste 2 - assimétrico) |
| Observação | Critério B |
| Entrada/saída | 1 kV (Grau de precisão de teste 2 - simétrico) |
| 2 kV (Grau de precisão de teste 3 - assimétrico) | |
| Interferência induzida | |
| Normas / Determinações | EN 61000-4-6 |
| Interferência induzida | |
| Faixa de frequência | 0,15 MHz ... 80 MHz |
| Observação | Critério A |
| Tensão | 10 V |
| Critérios | |
| Critério A | Indicação operacional normal dentro dos limites estabelecidos. |
| Critério B | Indicação operacional com perturbação temporária que o próprio equipamento corrige. |
| Código | 1076861 |
| Unidades por embalagem | 1 Unidade |
| Quantidade mínima de pedido | 1 Unidade |
| Chave comercial | CMUI |
| Chave de produto | CMUIC3 |
| GTIN | 4055626785486 |
| Peso por unidade (inclusive embalagem) | 3.451,8 g |
| Peso por unidade (exclusive embalagem) | 2.856 g |
| País de origem | CN |
ECLASS
| ECLASS-13.0 | 27040705 |
| ECLASS-15.0 | 27040705 |
ETIM
| ETIM 9.0 | EC000382 |
UNSPSC
| UNSPSC 21.0 | 26111700 |
UL registrado
ID de certificação: E123528cUL Listed
ID de certificação: E123528EAC
ID de certificação: RU*DE*HB54.B05799/20Esquema IECEE CB
ID de certificação: DK-89905-A1-ULEsquema IECEE CB
ID de certificação: DE/PTZ/0074cUL Listed
ID de certificação: E199827UL registrado
ID de certificação: E199827| EU RoHS | |
| Cumpre os requisitos segundo a diretiva RoHS | Sim |
| isenções tanto quanto conhecido | 6(c), 7(a), 7(c)-I |
| China RoHS | |
| Environment friendly use period (EFUP) |
EFUP-25
Uma lista de declaração conforme a RoHS da China relativa a artigos encontra-se na área de downloads do respectivo artigo, em "Declaração do fabricante". Para todos os artigos com EFUP-E não é emitida nem necessária uma tabela de declaração conforme a RoHS da China.
|
| EU REACH SVHC | |
| Nota sobre as substâncias candidatas do REACH (n.º CAS) | Diboron trioxide (n.º CAS: 1303-86-2) |
| Lead monoxide (lead oxide) (n.º CAS: 1317-36-8) | |
| Lead (n.º CAS: 7439-92-1) | |
| SCIP | 901729e9-50bc-4bb6-8f9e-3b1669fcd92c |
| EF3.0 Mudanças climáticas | |
| CO2e kg | 69,6 kg CO2e |
Produtos compatíveis
Suas vantagens
Integração fácil em redes industriais graças à interface livremente selecionável: USB/Modbus/RTU, PROFINET, EtherNet/IP™/Modbus/TCP, EtherCAT®
Longa vida útil operacional devido a capacitores de dupla camada livre de manutenção
Partida confiável de cargas pesadas com boost estático
Sinalização abrangente: o monitoramento funcional preventivo indica os estados operacionais críticos
Aumento do tempo de autonomia graças a ligação em paralelo de até quatro dispositivos
PHOENIX CONTACT Ind. Com. Ltda.
Avenida das Nações Unidas, 11.541, 19º andar - Cidade Monções - CEP: 04578-000 - São Paulo/SP
