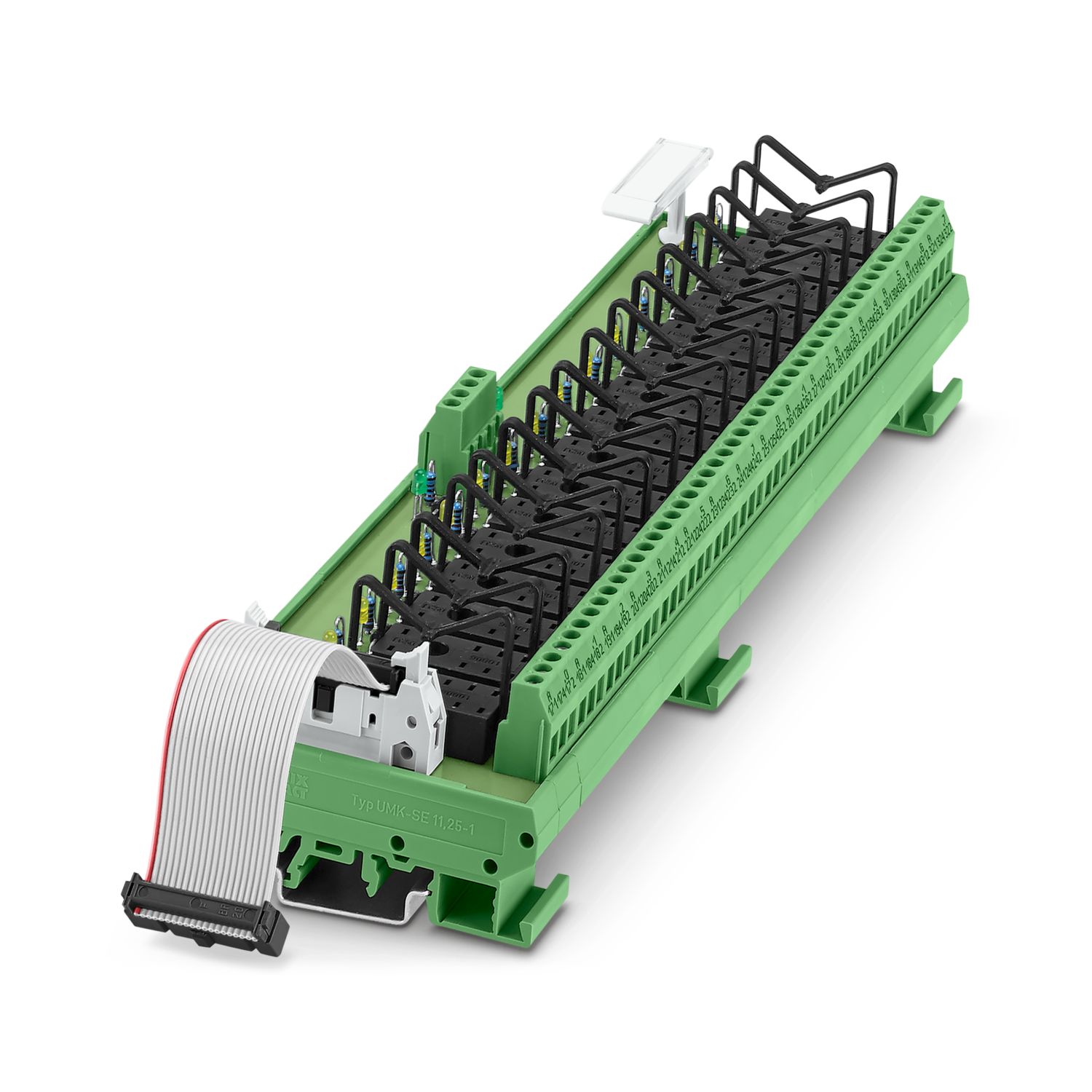

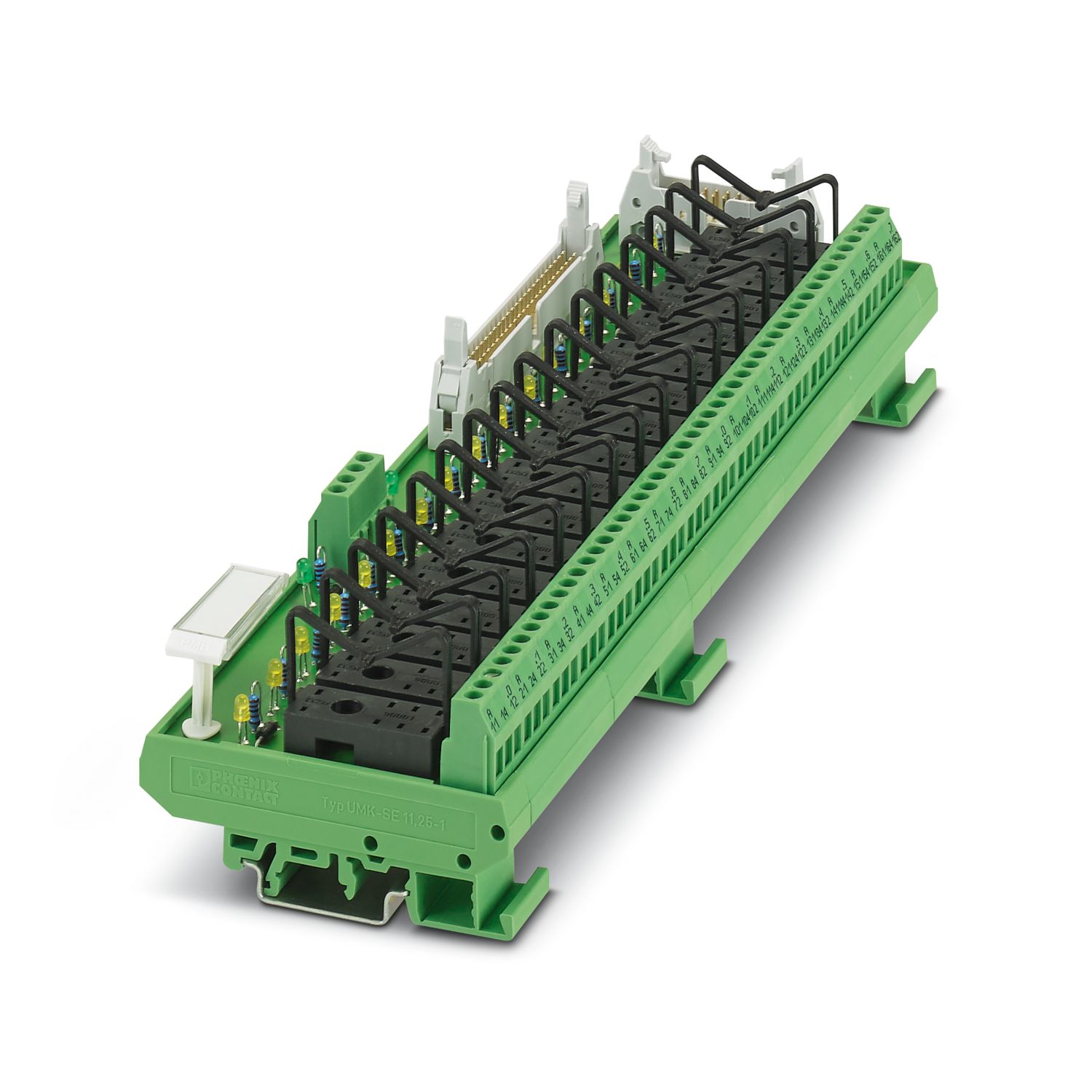

UMK-16 RELS/KSR-G24/21/E/PLC - Módulo ativo

2974891

Módulo de ampliação de saída VARIOFACE, com bases de encaixe para 16 relés miniatura, 1 contato reversível cada, para 24 V DC (sem relé)

Este produto necessita de outros produtos para a operação. Acessórios requeridos

Detalhes do produto

Tipo de produto	Módulo de transferência
Número de canais	16
Modo de operação	100 % ED
Vida útil mecânica	3x 10⁷ ciclos de manobras
Relés possíveis	Relé miniatura, REL-MR- 24DC/21HC
Com componentes	não
Propriedades de isolamento
Categoria de sobretensão	III
Grau de impurezas	2

Tensão de isolamento nominal	300 V AC
Tensão de teste	4 kV (Isolamento básico entre os circuitos de corrente de contato de saída)
	6 kV (Isolamento seguro e reforço do isolamento entre o circuito de corrente de entrada e circuitos de corrente de contato de saída)
Controlador compatível GE-FANUC RX3i
Placa I/O adequada	IC694MDL754
Controlador compatível HONEYWELL Experion PKS C200
Placa I/O adequada	TC-ODD 321

Tensão nominal de entrada U_N	24 V DC
Faixa de tensão de entrada relativo a U_N	0,8 ... 1,1
Típica corrente de entrada com U_N	2 mA (Indicador luminoso)
Ligação de proteção	Diodo de free-wheeling; Diodo de free-wheeling
Indicação de tensão operacional	LED verde
Indicação de estado/Canal	LED amarelo

Relés possíveis	Relé miniatura, REL-MR- 24DC/21HC
Comutar
Tipo de contato de comutação	1 contato reversível
Tensão de comutação máxima	250 V AC/DC
Corrente-limite permanente	5 A
Indicação de estado	sim
Detecção de falha (ruptura de fio/curto-circuito)	não

Nível de controle
Tipo de conexão	Régua de pinos IDC/FLK
Número de conexões	1
Número de pólos	20
Passo	2,54 mm
Nível de campo
Tipo de conexão	Conexão a parafuso
Comprimento de decapagem	8 mm
Rosca	M3
Número de conexões	24
Bitola do condutor, fixa	0,2 mm² ... 4 mm²
Bitola do condutor, flexível	0,2 mm² ... 2,5 mm²
Bitola do condutor AWG	24 ... 12
Alimentação
Tipo de conexão	Conexão a parafuso
Comprimento de decapagem	8 mm
Rosca	M3
Número de conexões	4
Bitola do condutor, fixa	0,2 mm² ... 4 mm²
Bitola do condutor, flexível	0,2 mm² ... 2,5 mm²
Bitola do condutor AWG	24 ... 12

Indicação de estado disponível	sim

Largura	259 mm
Altura	77 mm
Profundidade	59 mm

Cor	verde (RAL 6021)

Condições ambientais
Grau de proteção	IP00
Temperatura ambiente (funcionamento)	-20 °C ... 50 °C
Temperatura ambiente (armazenamento/transporte)	-20 °C ... 70 °C

Normas / Determinações	EN 61010-2-201
	IEC 60664

Tipo de montagem	Montagem em trilho de fixação
Instrução de montagem	ordenados sem intervalo
Posição de montagem	opcional

Instrução para funcionamento	Observar a potência de comutação máxima do relé utilizado
Instrução para funcionamento	Não se pode fazer uma conexão combinada de tensões SELV/ PELV e tensões de contato perigosas em canais adjacentes.
Instrução para funcionamento	As saídas não são adequadas para ligar diferentes condutores externos. A soma de todas as tensões de comutação em saídas adjacentes não pode ultrapassar o valor da tensão de isolamento nominal
Instrução para funcionamento	Contra módulos adjacentes (na direção do trilho de fixação), na aplicação devem ser implementados os requisitos necessários em termos de isolamento (isolamento básico ou reforçado) através de medidas adequadas (p. ex. placas de separação).
Instrução para funcionamento	Para o uso pretendido, as especificações da diretriz de instalação (veja Downloads) devem ser observadas. Para aplicações ou uso com produtos de terceiros, as especificações, indicações de segurança e alertas do respectivo fabricante terceiro também têm que ser observados.
Restrição de uso
Nota EMC	EMC: produto de classe A, veja a declaração do fabricante na área de download

Dados comerciais

Código	2974891
Unidades por embalagem	1 Unidade
Nota	Produção ligada a pedido (sem retorno)
Chave comercial	DK21
Chave de produto	DK2191
GTIN	4017918088996
Peso por unidade (inclusive embalagem)	449,6 g
Peso por unidade (exclusive embalagem)	4,4 g
País de origem	DE

Classificações

Certificações

Environmental product compliance

Produtos compatíveis

Acessórios requeridos

Suas vantagens

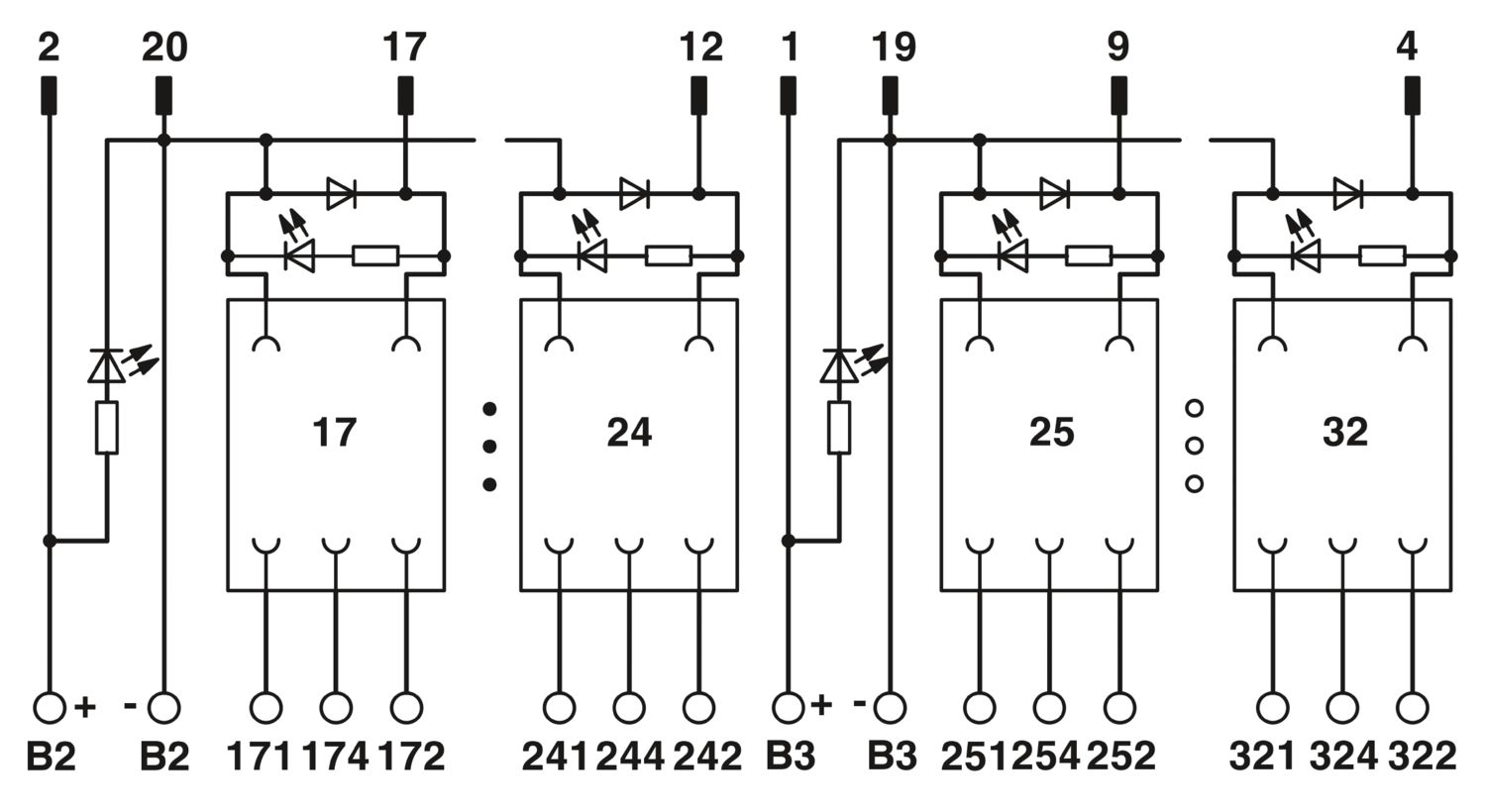

LED de indicação de estado por trilha de sinal e tensão de alimentação

Diodo de roda livre e de proteção contra inversão de polarização por trilha de sinal

Relés miniaturas plugáveis com um contato reversível
