UM- D37SUB/M/HC3/16DO/MR/MT
-
Módulo ativo
2900068

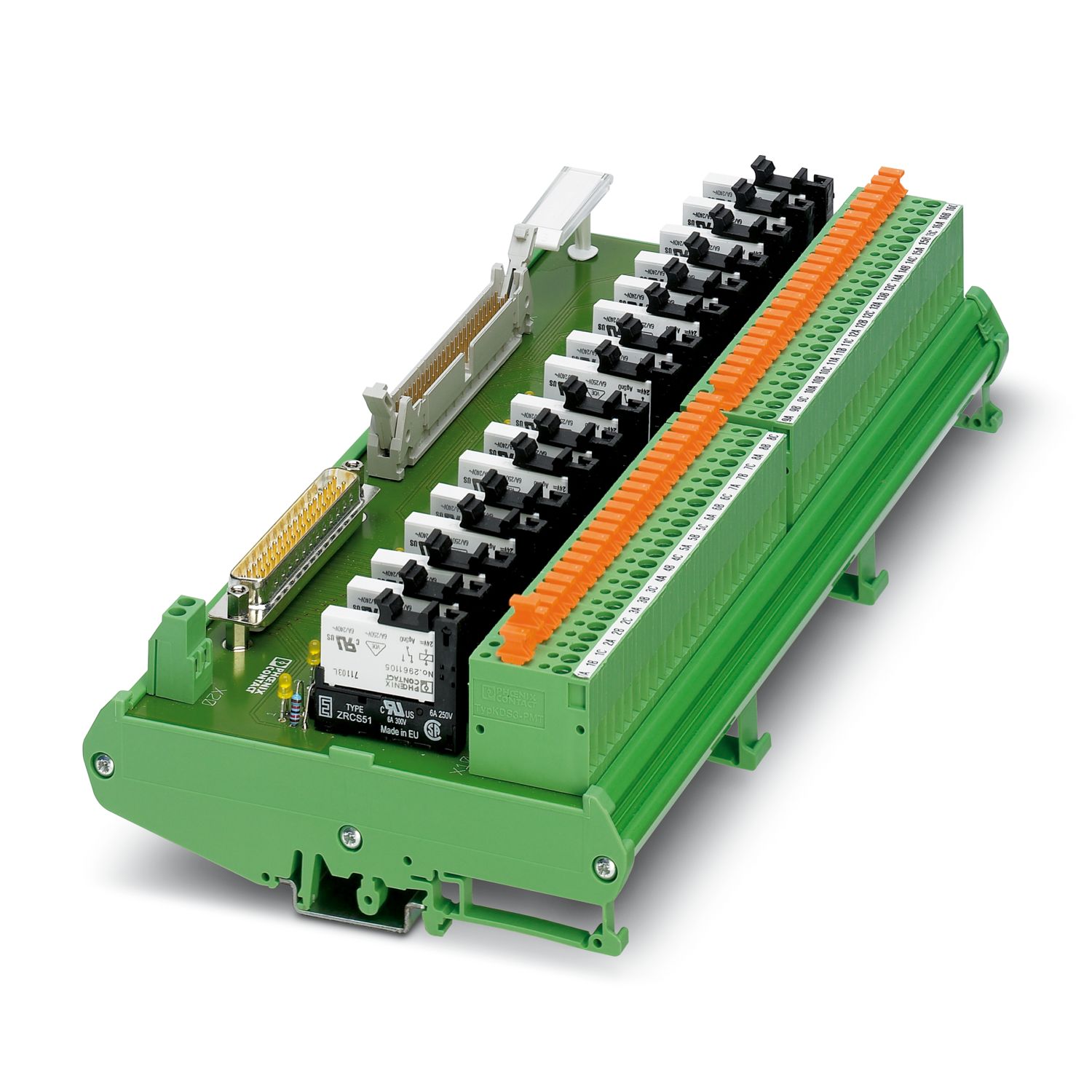

Módulo de relé de 16 canais (1 contato reversível) para módulos de saída Honeywell C300. O módulo é comandado do lado do comando através de D-SUB de 37 polos ou de FLK de 50 polos. Do lado do campo existe uma conexão a parafuso com separação por lâmina.
Detalhes do produto
| Tipo de produto | Módulo de transferência |
| Número de canais | 16 |
| Modo de operação | 100 % ED |
| Vida útil mecânica | 2x 107 ciclos de manobras |
| Propriedades de isolamento: Distâncias de isolamento e fuga entrada/saída | |
| Isolamento | isolamento reforçado |
| Categoria de sobretensão | III |
| Grau de impurezas | 2 |
| Propriedades de isolamento: Distâncias de isolamento e fuga saída/saída | |
| Isolamento | Isolamento básico |
| Categoria de sobretensão | III |
| Grau de impurezas | 2 |
| Distâncias de isolamento e fuga entrada/saída | |
| Tensão de isolamento nominal | 300 V |
| Tensão de teste | 6 kV (1,2 / 50 μs) |
| Distâncias de isolamento e fuga saída/saída | |
| Tensão de isolamento nominal | 300 V |
| Tensão de teste | 4 kV (1,2 / 50 μs) |
| Controlador compatível HONEYWELL Experion PKS C300/C-Series | |
| Placa I/O adequada | TDOB01 (non-redundant) |
| TDOB11 (redundant) | |
| Tensão nominal de entrada UN | 24 V DC |
| Faixa de tensão de entrada relativo a UN | 0,85 ... 1,1 |
| Faixa de tensão de entrada | 20,4 V DC ... 26,4 V DC |
| Típica corrente de entrada com UN | 9 mA |
| Tempo de resposta típico | 5 ms |
| Tempo de retorno típico | 7 ms |
| Ligação de proteção | Diodo de free-wheeling |
| Indicação de estado/Canal | LED amarelo |
| Comutar | |
| Tipo de contato de comutação | 1 contato reversível |
| Tipo de contato de comutação | Contato simples |
| Material de contato | AgSnO |
| Tensão de comutação máxima | 250 V AC/DC |
| Tensão de comutação mínima | 12 V AC/DC |
| Corrente máx. em regime permanente | 4 A (vide curva derating) |
| Corrente de comutação mínima | 10 mA |
| Potência de desligamento (carga ôhmica) máxima | 96 W (com 24 V DC) |
| 20 W (com 48 V DC) | |
| 18 W (com 60 V DC) | |
| 23 W (com 110 V DC) | |
| 40 W (com 220 V DC) | |
| 1000 VA (com 250 V AC) | |
| Nível de controle | |
| Tipo de conexão | Régua de pinos D-SUB |
| Número de conexões | 1 |
| Número de pólos | 37 |
| Nível de campo | |
| Tipo de conexão | Conexão a parafuso com lâmina seccionável |
| Comprimento de decapagem | 8 mm |
| Rosca | M3 |
| Bitola do condutor, fixa | 0,2 mm² ... 4 mm² |
| Bitola do condutor, flexível | 0,2 mm² ... 2,5 mm² |
| Bitola do condutor AWG | 24 ... 12 |
| Lado do comando | |
| Tipo de conexão | Conector de encaixe para cabo plano, conforme IEC 60603-13 |
| Número de conexões | 1 |
| Número de pólos | 50 |
| Indicação de estado disponível | sim |
| Largura | 259 mm |
| Altura | 126 mm |
| Profundidade | 66 mm |
| Condições ambientais | |
| Grau de proteção | IP00 |
| Grau de proteção (Local de montagem) | ≥ IP54 (Local de montagem) |
| Temperatura ambiente (funcionamento) | -15 °C ... 50 °C |
| Temperatura ambiente (armazenamento/transporte) | -15 °C ... 50 °C |
| Altitude | ≤ 2000 m |
| Distâncias de isolamento e fuga entrada/saída | |
| Normas / Determinações | EN 61010-2-201 |
| Distâncias de isolamento e fuga saída/saída | |
| Normas / Determinações | EN 61010-2-201 |
| Tipo de montagem | Montagem em trilho de fixação |
| Instrução de montagem | ordenados sem intervalo |
| Posição de montagem | opcional |
| Instrução para funcionamento | Não se pode fazer uma conexão combinada de tensões SELV/ PELV e tensões de contato perigosas em canais adjacentes. |
| Instrução para funcionamento | As saídas não são adequadas para ligar diferentes condutores de fase. |
| Instrução para funcionamento | É cumprido um isolamento funcional de módulos adjacentes (na direção do trilho de fixação) do lado da saída. Se o nível de isolamento requerido pela aplicação for superior (isolamento básico ou reforçado), ele deve ser implementado através de medidas adequadas (p. ex. placas de separação). |
| Instrução para funcionamento | Para o uso pretendido, as especificações da diretriz de instalação (veja Downloads) devem ser observadas. Para aplicações ou uso com produtos de terceiros, as especificações, indicações de segurança e alertas do respectivo fabricante terceiro também têm que ser observados. |
| Código | 2900068 |
| Unidades por embalagem | 1 Unidade |
| Nota | Produção ligada a pedido (sem retorno) |
| Chave comercial | DK2A |
| Chave de produto | DK2A8H |
| GTIN | 4046356363518 |
| Peso por unidade (inclusive embalagem) | 776,8 g |
| Peso por unidade (exclusive embalagem) | 776,8 g |
| País de origem | DE |
ECLASS
| ECLASS-13.0 | 27141152 |
ETIM
| ETIM 9.0 | EC002780 |
UNSPSC
| UNSPSC 21.0 | 39121400 |
| EU RoHS | |
| Cumpre os requisitos segundo a diretiva RoHS | Sim |
| isenções tanto quanto conhecido | 7(a) |
| China RoHS | |
| Environment friendly use period (EFUP) |
EFUP-50
Uma lista de declaração conforme a RoHS da China relativa a artigos encontra-se na área de downloads do respectivo artigo, em "Declaração do fabricante". Para todos os artigos com EFUP-E não é emitida nem necessária uma tabela de declaração conforme a RoHS da China.
|
| EU REACH SVHC | |
| Nota sobre as substâncias candidatas do REACH (n.º CAS) | Lead (n.º CAS: 7439-92-1) |
| SCIP | d824a8e5-fc75-49c6-a36e-c9903eb70bc9 |
