O terminal está previsto para aplicação dentro de uma estação Inline. Ele serve para detectar sinais analógicos de tensão e de corrente. As medidas e verificações de engenharia especiais possibilitam a aplicação do terminal sob condições ambientais extremas.

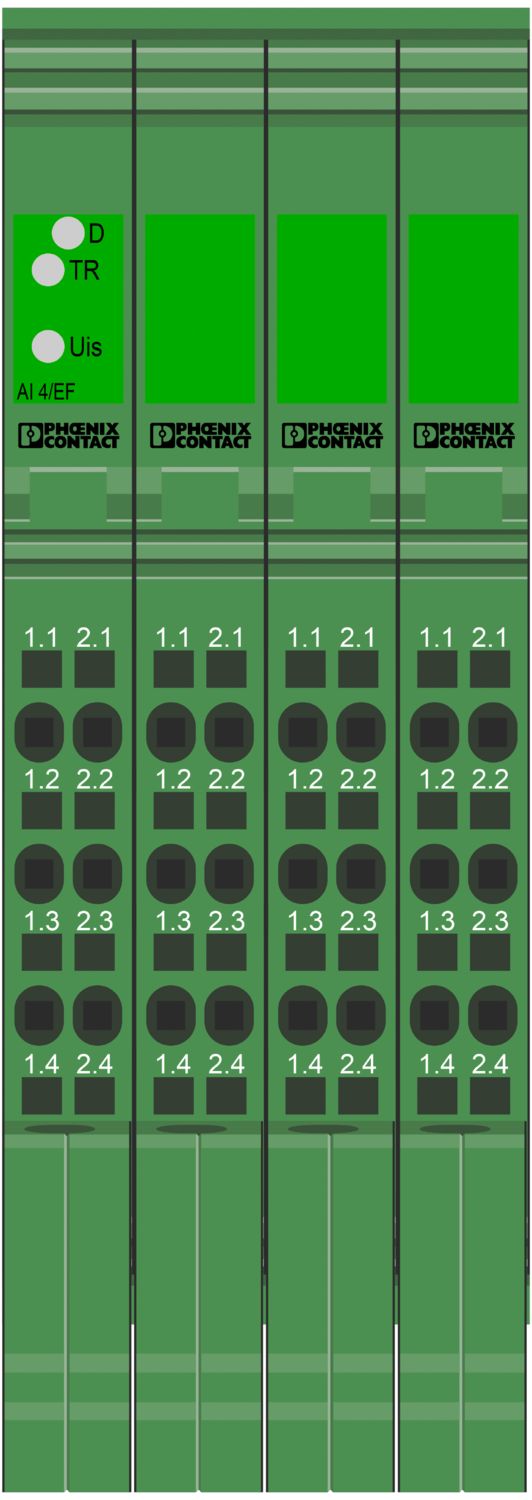

IB IL AI 4/EF-XC-PAC
-
Módulo analógico
2701215
Inline, Terminal de entrada analógica, Entradas analógicas: 4, 0 V ... 5 V, -5 V ... 5 V, 0 V ... 10 V, -10 V ... 10 V, 0 mA ... 20 mA, 4 mA ... 20 mA, -20 mA ... 20 mA, tecnologia de conexão: 2, 3, 4 condutores, velocidade de transmissão no bus local: 500 kBit/s, Variante Extreme Conditions, grau de proteção: IP20, incluindo conectores Inline e campos de identificação
Download gratuito disponível.
Downloads
Detalhes do produto
| Desenho de medidas |
|
| Largura | 48,8 mm |
| Altura | 135 mm |
| Profundidade | 71,5 mm |
| Instrução para dimensões | Dimensões da caixa |
| Nota sobre a aplicação | |
| Indicação sobre a aplicação | Somente para uso industrial |
| Bus local Inline | |
| Número de interfaces | 2 |
| Tipo de conexão | Triagem de dados Inline |
| Velocidade de transmissão | 500 kBit/s |
| Módulo | |
| Código ID (dec) | 223 |
| Código identificação (hex) | DF |
| Código de comprimento (hex) | 05 |
| Código de comprimento (dec) | 05 |
| Canal de dados do processo | 80 Bit |
| Área de endereçamento de entrada | 10 Byte |
| Área de endereçamento de saída | 10 Byte |
| Tamanho do registro | 96 Bit |
| Necessidade de dados de parâmetros | 28 Byte |
| Necessidade de dados de configuração | 4 Byte |
| Analógico: Geral | |
| Denominação entrada | Entradas analógicas |
| Descrição da entrada | Entrada diferencial, incl. fonte do sensor (24 V DC) |
| Quantidade de entradas | 4 |
| Tempo de transformação A/D | máx. 10 µs |
| Resolução Conversor A/D | 16 Bit |
| Tipo de conexão | Conector blindado Inline |
| Tecnologia de conexão | 2, 3, 4 condutores |
| Indicação sobre tecnologia de conexão | blindado |
| Sinal de entrada corrente | 0 mA ... 20 mA |
| 4 mA ... 20 mA | |
| -20 mA ... 20 mA | |
| Resistência de entrada entrada de corrente | típ. 110 Ω |
| Sinal de entrada tensão | 0 V ... 5 V |
| -5 V ... 5 V | |
| 0 V ... 10 V | |
| -10 V ... 10 V | |
| Resistência de entrada entrada de tensão | típ. 300 kΩ |
| Formatos de dados | IB IL, IB RT, representação normalizada, compatível com S7 |
| Frequência de corte (3 dB) | 500 Hz |
| Resolução de valor de medição | 16 Bit (15 Bit + sinal) |
| Ligação de proteção | Proteção contra transientes; sim, através de condutor de descarga |
| Proteção contra sobrecarga das entradas de corrente; eletrônico | |
| Tipo de produto | Componentes E/S |
| Família de produtos | Inline |
| Formato | modular |
| Escopo de fornecimento | incluindo conectores Inline e campos de identificação |
| Modo de operação | Operação de dados de processo com 5 palavras / 1 palavra PCP |
| Propriedades especiais | Variante Extreme Conditions |
| Sinalização de diagnóstico | Falha da alimentação interna de periferia Mensagem de erro de periférico ao acoplador de bus |
| Falha ou queda da tensão lógica UL Mensagem de erro de periférico ao acoplador de bus | |
| Erro de periférico Mensagem de erro nos dados de processo | |
| Erro do usuário Mensagem de erro nos dados de processo | |
| Propriedades de isolamento | |
| Categoria de sobretensão | II (IEC 60664-1, EN 60664-1) |
| Grau de impurezas | 2 (IEC 60664-1, EN 60664-1) |
| Potenciais: Alimentação da lógica (UL) | |
| Tensão de alimentação | 7,5 V DC (através da triagem de potencial) |
| Consumo de corrente | máx. 100 mA |
| típ. 85 mA | |
| Potenciais: Alimentação dos módulos analógicos (UANA) | |
| Tensão de alimentação | 24 V DC (através da triagem de potencial) |
| Faixa de tensão de alimentação | 19,2 V DC ... 30 V DC (Inclusive todas as tolerâncias, inclusive rypple) |
| Consumo de corrente | máx. 20 mA |
| típ. 13 mA | |
| Potenciais: Alimentação do circuito principal (UM) | |
| Tensão de alimentação | 24 V DC (através da triagem de potencial) |
| Faixa de tensão de alimentação | 19,2 V DC ... 30 V DC (Inclusive todas as tolerâncias, inclusive rypple) |
| Consumo de corrente | máx. 200 mA |
| min. 0 mA (Marcha de inércia) | |
| Alimentação: | |
| Denominação | Alimentação do sensor UiS |
| Tensão de alimentação | 24 V DC (via alimentação de UM) |
| Consumo de energia | máx. 50 mA (por canal) |
| Isolamento galvânico/isolamento das faixas de tensão | |
| Tensão de teste: Alimentação 7,5-V (lógica Bus) / alimentação 24-V UANA / periféricos | 500 V AC, 50 Hz, 1 min |
| Tensão de teste: Alimentação 7,5-V (lógica Bus), alimentação 24-V UANA / terra funcional | 500 V AC, 50 Hz, 1 min |
| Tensão de teste: Periféricos / Terra funcional | 500 V AC, 50 Hz, 1 min |
| Tecnologia de conexão | |
| Denominação conexão | Conector de encaixe Inline |
| Conexão de condutores | |
| Tipo de conexão | Conexão à mola |
| Bitola do condutor, fixa | 0,08 mm² ... 1,5 mm² |
| Bitola de condutor flexível | 0,08 mm² ... 1,5 mm² |
| Bitola do condutor AWG | 28 ... 16 |
| Comprimento de decapagem | 8 mm |
| Conector de encaixe Inline | |
| Tipo de conexão | Conexão à mola |
| Bitola do condutor, rígida | 0,08 mm² ... 1,5 mm² |
| Bitola do condutor, flexível | 0,08 mm² ... 1,5 mm² |
| Bitola do condutor AWG | 28 ... 16 |
| Comprimento de decapagem | 8 mm |
| Condições ambientais | |
| Temperatura ambiente (funcionamento) | -25 °C ... 55 °C (Padrão) |
| -40 °C ... 70 °C (Avançado, veja o capítulo "Testado com sucesso: utilização em condições ambientais extremas" na ficha técnica.) | |
| Grau de proteção | IP20 |
| Pressão do ar (funcionamento) | 70 kPa ... 106 kPa (até 3000 m acima do nível do mar) |
| Pressão de ar (armazenamento/transporte) | 70 kPa ... 106 kPa (até 3000 m acima do nível do mar) |
| Temperatura ambiente (armazenamento/transporte) | -40 °C ... 85 °C |
| Umidade do ar admissível (funcionamento) | 10 % ... 95 % (sem condensação) |
| Umidade do ar admissível (armazenamento/transporte) | 10 % ... 95 % (sem condensação) |
| Classe de proteção | III (IEC 61140, EN 61140, VDE 0140-1) |
| Tipo de montagem | Montagem em trilho de fixação |
Suas vantagens
4 entradas de sinal diferencial
Conexão dos sensores com tecnologia de 2, 3 ou 4 condutores
Faixas de corrente: 0 mA ... 20 mA, 4 mA ... 20 mA, ±20 mA
Faixas de tensão: 0 V ... 10 V, ±10 V, 0 V ... 5 V, ±5 V
Parametrização dos canais independentemente uns dos outros através do sistema de bus
Parametrização mediante dados de processo ou PCP
Possibilidade de representação dos valores de medição em quatro formatos distintos
Resolução dependente do formato da representação e da faixa de medição
Atualização de dados de processo de todos os canais em um máx. de 1 ms
Alimentação de sensores com proteção contra curto-circuito e sobrecarga integrada por canal
Preparação síncrona de bus dos valores de entrada com Jitter bem pequeno (< 10 µs)
Pode ser utilizado em condições ambientais extremas
Faixa de temperatura ampliada de -40 °C ... +70 °C (ver capítulo "Testado com sucesso: utilização em condições ambientais extremas" na ficha técnica)
Placas de circuito impresso pintadas
