Os switches gerenciáveis compactos de largura reduzida (LM) possibilitam a criação flexível e econômica de redes Ethernet gerenciáveis no campo da automação. Graças à sua variedade de variantes de conexão e sua faixa de temperatura ampliada de -40 °C a +70 °C, o switch cumpre perfeitamente os requisitos de aplicações industriais. Ele suporta a classe de conformidade PROFINET A e, com seu software integrado, você pode criar, diagnosticar e monitorar redes redundantes através de protocolos de IT padrão.

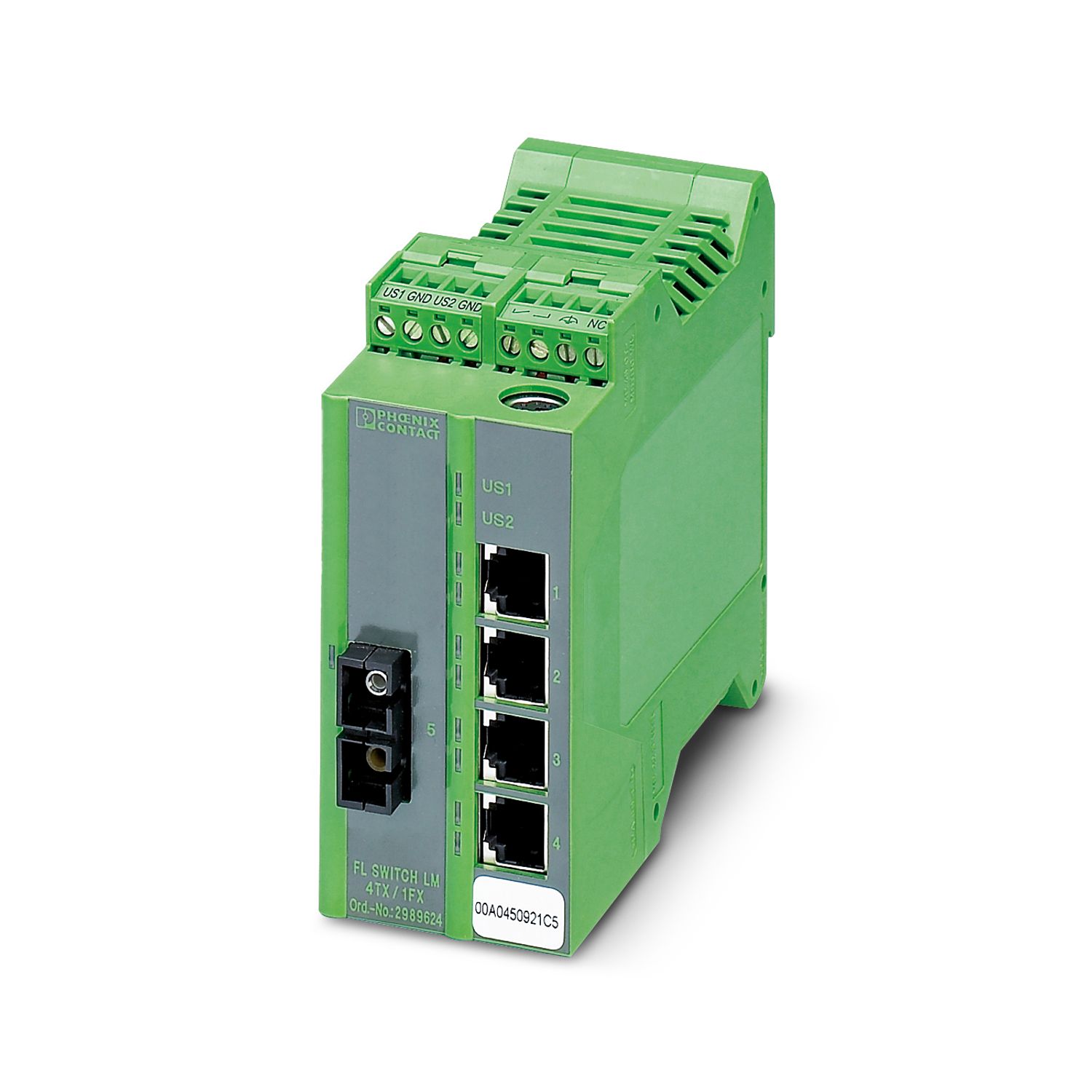

FL SWITCH LM 4TX/1FX
-
Industrial Ethernet Switch
2989624
Switch gerenciável de largura reduzida para Ethernet com quatro portas RJ45 de 10/100 MBit/s e uma porta multimodo FX-SC de 100 MBit/s
Download gratuito disponível.
Downloads
Detalhes do produto
Largura | 45 mm |
Altura | 99 mm |
Profundidade | 112 mm |
Tipo de montagem | Montagem em trilho de fixação |
Ethernet (RJ45) | |
Tipo de conexão | RJ45 |
Nota sobre o tipo de conexão | Autonegociação e autocrossing |
Velocidade de transmissão | 10/100 MBit/s |
Tipo de conexão | Cobre |
Comprimento de transmissão | 100 m (por segmento) |
Número de canais | 4 (Portas RJ45) |
Condutor de fibra óptica Ethernet | |
Tipo de conexão | SC |
Velocidade de transmissão | 100 MBit/s (totalmente duplex) |
Tipo de conexão | Fibra de vidro multimodo |
Comprimento de transmissão | 8000 m (Fibra de vidro com F-G 62,5/125 0,7 dB/km F1000) |
6400 m (Fibra de vidro com F-G 50/125 0,7 dB/km F1200) | |
3000 m (Fibra de vidro com F-G 62,5/125 2,6 dB/km F600) | |
2800 m (Fibra de vidro com F-G 50/125 1,6 dB/km F800) | |
Comprimento de onda | 1300 nm |
Número de canais | 1 (SC multimodo) |
Serial (RS-232) | |
Tipo de conexão | RS-232-C, suporte MINI-DIN de 6 pólos (PS/2) |
Tipo de produto | Switch |
Família de produtos | Lean Managed Switch |
Formato | Construção em bloco |
Propriedades de isolamento | |
Classe de proteção | III (IEC 61140, EN 61140, VDE 0140-1) |
Funções de switch | |
Funções de diagnóstico | 1:1-Portmirroring |
Funcionalidade básica | Switch store-and-forward conforme a norma IEEE 802.3, 2 classes de prioridade conforme IEEE 802.1p, protocolo TCP/IP, compatível com BootP, espelhamento de porta, função servidor web integrada, filtragem multicast, IGMP Snooping, VLAN, Rapid Spanning Tree (RSTP), servidor DHCP, filtro PTCP |
Classe de conformidade PROFINET | Conformance-Class A |
Funções de filtro | Quality of Service |
VLAN (até 8 VLANs) | |
IGMP Query | |
Auto-Query-Port | |
Extended Multicast Filtering | |
Gerenciamento | Gerenciamento baseado na web (HTTP) |
SNMP v1/v2 | |
Interface serial (V.24) | |
Redundância | STP (Spanning Tree Protocol) |
RSTP (Rapid Spanning Tree Protocol) | |
FRD (Fast Ring Detection) | |
Large Tree Support | |
Indicações de estado e de diagnóstico | LEDs: US1, US2 (alimentação de tensão), erro (contato de alarme), 2 LEDs por porta Ethernet (Link/Activity e Speed) |
Browser compatível | Internet Explorer a partir da versão 5.5 |
Funções de segurança | |
Funcionalidade básica | Switch store-and-forward conforme a norma IEEE 802.3, 2 classes de prioridade conforme IEEE 802.1p, protocolo TCP/IP, compatível com BootP, espelhamento de porta, função servidor web integrada, filtragem multicast, IGMP Snooping, VLAN, Rapid Spanning Tree (RSTP), servidor DHCP, filtro PTCP |
Diagnóstico local | US Suprimento de corrente LED verde |
Status do link LED verde | |
Recepção de telegramas LED amarelo | |
Potência de dissipação máxima com condição nominal | 6 W |
Meio de transmissão | Cobre |
Condutor de fibra óptica | |
Alimentação | |
Tensão de alimentação (DC) | 24 V DC (redundante) |
Faixa de tensão de alimentação | 18,5 V DC ... 30,5 V DC |
Conexão alimentação | através de COMBICON, máx. perfil de condutor 2,5 mm² |
Rypple residual | 3,6 VPP (dentro da faixa de tensão admissível) |
Consumo de corrente típico | 250 mA (com US= 24 V DC) |
Tipo de conexão | Conexão a parafuso |
Bitola do condutor, rígida | 0,2 mm² ... 2,5 mm² |
Bitola do condutor, flexível | 0,2 mm² ... 2,5 mm² |
Bitola do condutor AWG | 24 ... 12 |
Comprimento de decapagem | 7 mm |
Condições ambientais | |
Grau de proteção | IP20 |
Temperatura ambiente (funcionamento) | -40 °C ... 70 °C |
Temperatura ambiente (armazenamento/transporte) | -40 °C ... 85 °C |
Umidade do ar admissível (funcionamento) | 30 % ... 95 % (sem condensação) |
Umidade do ar admissível (armazenamento/transporte) | 30 % ... 95 % (sem condensação) |
Vibração (funcionamento) | conforme IEC 60068-2-6: 5g, 150 Hz |
Pressão do ar (funcionamento) | 80 kPa ... 108 kPa (2000 m acima do nível do mar) |
Pressão de ar (armazenamento/transporte) | 70 kPa ... 108 kPa (3000 m üNN) |
Compatibilidade eletromagnética | Conformidade com a diretriz EMC 2014/30/UE |
Conformidade com diretrizes EMC | IEC 61000-6-2 IEC 61000-4-2 (ESD) Critério B |
IEC 61000-4-3 (resistência à interferência da linha) Critério A | |
IEC 61000-4-4 (burst) Critério B | |
IEC 61000-4-5 (surto de tensão) Critério B | |
IEC 61000-4-6 (resistência à interferência da linha) Critério A | |
Resistência contra interferência | EN 61000-6-2:2005 |
Emissão de interferências | |
Normas/Disposições | EN 61000-6-3/-4 |
Funcionalidade | |
Funcionalidade básica | Switch store-and-forward conforme a norma IEEE 802.3, 2 classes de prioridade conforme IEEE 802.1p, protocolo TCP/IP, compatível com BootP, espelhamento de porta, função servidor web integrada, filtragem multicast, IGMP Snooping, VLAN, Rapid Spanning Tree (RSTP), servidor DHCP, filtro PTCP |
Requisitos do sistema | |
Browser compatível | Internet Explorer a partir da versão 5.5 |
Indicação de estado | LEDs: US1, US2 (alimentação de tensão), erro (contato de alarme), 2 LEDs por porta Ethernet (Link/Activity e Speed) |
Código | 2989624 |
Unidades por embalagem | 1 Unidade |
Nota | Produção ligada a pedido (sem retorno) |
Chave comercial | DNN1 |
Chave de produto | DNN121 |
GTIN | 4046356342377 |
Peso por unidade (inclusive embalagem) | 314 g |
Peso por unidade (exclusive embalagem) | 230 g |
País de origem | DE |
UNSPSC
UNSPSC 21.0 | 43222612 |
EU RoHS | |
Cumpre os requisitos segundo a diretiva RoHS | Sim |
isenções tanto quanto conhecido | 7(a), 7(c)-I |
China RoHS | |
Environment friendly use period (EFUP) |
EFUP-50
Uma lista de declaração conforme a RoHS da China relativa a artigos encontra-se na área de downloads do respectivo artigo, em "Declaração do fabricante". Para todos os artigos com EFUP-E não é emitida nem necessária uma tabela de declaração conforme a RoHS da China.
|
EU REACH SVHC | |
Nota sobre as substâncias candidatas do REACH (n.º CAS) | Nenhuma substância com uma concentração em massa superior a 0,1% |
