A QUINT UPS inteligente para a integração em redes industriais estabelecidas: suas instalações continuam a ser alimentadas ininterruptamente mesmo em caso de falha de rede. O Battery Management System com IQ Technology e o carregador de bateria extremamente potente garantem a máxima disponibilidade da instalação.
QUINT4-UPS/24DC/24DC/5
-
Fonte de alimentação ininterrupta
2906990
QUINT UPS, IQ Technology, Montagem em trilho de fixação, Conexão a parafuso, entrada: 24 V DC, saída: 24 V DC / 5 A, corrente de carga: 1,5 A
Este produto necessita de outros produtos para a operação.
Acessórios requeridos

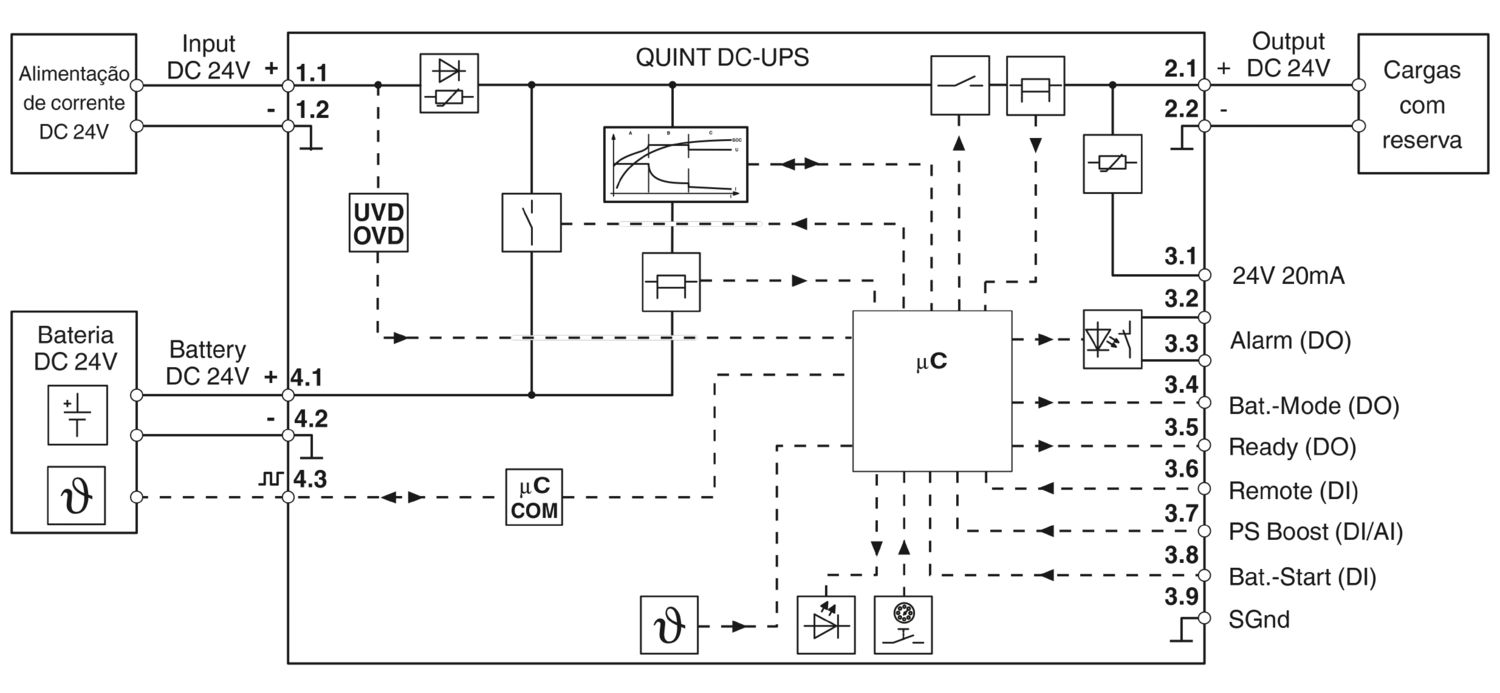

Detalhes do produto
| Tensão de entrada | 24 V DC |
| Faixa de tensão de entrada | 18 V DC ... 30 V DC |
| Rigidez dielétrica máx. | 35 V DC (seguro contra inversão de polaridade) |
| Fusível de entrada interno | não |
| Tensão de rede nacional típica | 24 V DC |
| Tipo de tensão da tensão de alimentação | DC |
| Irupção da corrente | ≤ 7 A (≤ 4 ms) |
| Proteção contra inversão polarização | sim |
| Limiar de ligação fixo | 22 V DC |
| 30 V DC | |
| Limite comutável dinâmico | > 1 V / 100 ms |
| Tempo de ligação | máx. 3 s |
| Tempo de ligação em modo de bateria (Bat.-Start) | 8 s |
| Tensão de isolamento entrada/saída | 0,3 V DC |
| Consumo de corrente IN (UN, IOUT = IN, ICharge = 0) | 5,1 A |
| Consumo de corrente Imáx. (UN, IOUT = IStat.Boost, ICharge = máx.) | 8,3 A |
| Consumo de corrente INo-Load(UN, IOUT = 0, ICharge = 0) | 45 mA |
| Consumo de corrente ICharge (UN, IOUT = 0, ICharge = máx.) | 1,8 A |
| Consumo de potência PN (UN, IOUT = IN, ICharge = 0) | 121 W |
| Consumo de potência Pmáx. (UN, IOUT = IStat.Boost, ICharge = máx.) | 211 W |
| Consumo de potência PNo-Load (UN, IOUT = 0, ICharge = 0) | 1,1 W |
| Consumo de potência PCharge (UN, IOUT = 0, ICharge = máx.) | 43 W |
| Estado do sinal Bat.-Start | |
| Identificação das conexões | 3.8 (+) |
| Canal | DI (entrada digital) |
| Estado | Bat.-Mode |
| Condição de estado | Nível Low (30 ms) |
| Sinal Low | Entrada ligada com SGnd (3.9) ou < UBat |
| Sinal High | Entrada não ligada ou ligada com > UBat |
| Atribuição entre sinal - estado | low - active |
| Potencial de referência | 3.9 (SGnd, idêntico a 1.2, 2.2, 4.2) |
| Indicação de estado LED | amarelo (Bat.-Mode) |
| Estado do sinal PS Boost | |
| Identificação das conexões | 3.7 (+) |
| Canal (configurável) | DI (entrada digital) padrão, AI (entrada analógica) |
| Estado (configurável) | Corrente de carga reduzida |
| Condição de estado | Nível Low |
| Sinal Low | Entrada ligada com SGnd (3.9), < 5 V DC ou não ligada |
| Sinal High | Entrada ligada com 13 … 30 V DC |
| Atribuição entre sinal - estado | low - active |
| Analógico | 4 mA ... 20 mA (ponto zero deslocado) |
| Sinal unitário | I (mA) |
| Carga resistiva | 390 Ω |
| Potencial de referência | 3.9 (SGnd, idêntico a 1.2, 2.2, 4.2) |
| Estado do sinal Remote | |
| Identificação das conexões | 3.6 (+) |
| Canal | DI (entrada digital) |
| Estado (configurável) | Desligamento |
| Condição de estado | Nível Low |
| Sinal Low | Entrada ligada com SGnd (3.9) ou < 5 V DC |
| Sinal High | Entrada não ligada ou ligada com 13 … 30 V DC |
| Atribuição entre sinal - estado | low - active |
| Potencial de referência | 3.9 (SGnd, idêntico a 1.2, 2.2, 4.2) |
| Indicação de estado LED | verde, piscar (DC OK) |
| Eficiência | típ. 98 % |
| Quantidade de saídas | 1 |
| À prova de curto-circuito | sim |
| À prova de circuito aberto | sim |
| Tempo de comutação | 0 ms |
| Conectividade paralela UPS | yes, with decoupling modules (to increase the buffer time and for redundancy) |
| Conectividade serial UPS | não |
| Conectável paralelamente Acumulador de energia | sim, 5 (observar proteção da linha) |
| Conectável em série Acumulador de energia | não |
| Operação de rede | |
| Tensão de saída | 24 V DC (UOUT = UIN - 0,3 V DC) |
| Faixa de tensão de saída | 18 V DC ... 30 V DC (UOut = UIn - 0,3 V DC) |
| 18 V DC ... 32 V DC (UOut = UIn - 0,3 V DC) | |
| Corrente de saída IN | 5 A |
| Estático Boost (IStat.Boost) | 6,25 A |
| Boost dinâmico (IBoost din.) | 10 A (5 s) |
| Selective Fuse Breaking (ISFB) | 30 A (15 ms) |
| Potência de saída POUT (UN, IOUT = IN) | 120 W |
| Potência de saída POUT (UN, IOUT = IBoost estát.) | 150 W |
| Potência de saída POUT (UN, IOUT = IBoost din.) | 240 W (5 s) |
| Potência de dissipação Estado ocioso (UN, IOut = 0, ICharge = 0) | 3 W |
| Potência de dissipação Carga nominal (UN, IOut = IN, ICharge = 0) | 4 W |
| Modo de bateria | |
| Tensão de saída | 24 V DC (UOUT = UBAT - 0,3 V DC) |
| Faixa de tensão de saída | 19 V DC ... 28 V DC (UOUT = UBAT - 0,3 V DC) |
| Corrente de saída IN | 5 A |
| Estático Boost (IStat.Boost) | 6,25 A |
| Selective Fuse Breaking (ISFB) | 30 A (15 ms) |
| Potência de saída POUT (UN, IOUT = IN) | 120 W |
| Potência de saída POUT (UN, IOUT = IBoost estát.) | 150 W |
| Potência de saída POUT (UN, IOUT = IBoost din.) | 240 W (5 s) |
| Potência de dissipação Estado ocioso (UN, IOut = 0, ICharge = 0) | 2 W |
| Potência de dissipação Carga nominal (UN, IOut = IN, ICharge = 0) | 4 W |
| Alimentação de sinal 24 V DC 20 mA, SGnd | |
| Identificação das conexões | 3.1 (+), 3.9 (SGnd) |
| Tensão de saída | 24 V DC |
| Saída com capacidade de carga | máx. 20 mA |
| Potencial de referência | 3.9 (SGnd, idêntico a 1.2, 2.2, 4.2) |
| Estado do sinal Alarm | |
| Identificação das conexões | 3.2, 3.3 |
| Canal | DO (saída digital) |
| Tensão de comutação | máx. 30 V AC/DC |
| Contato de comutação (sem potencial) | OptoMOS |
| Estado (configurável) | Alarme comum |
| Condição de estado (configurável) | Limiar de alarme |
| Resistência pico de corrente | máx. 100 mA |
| Atribuição entre estado - sinal | NC (Normally Closed) |
| Indicação de estado LED | vermelho (Alarm) |
| Estado do sinal Bat.-Mode | |
| Identificação das conexões | 3.4 (+) |
| Canal | DO (saída digital) |
| Saída de semicondutor | MOSFET |
| Estado (configurável) | Bat.-Mode |
| Condição de estado (configurável) | UIN < 18 V DC, UIN > 30 V DC, Bat.-Start |
| Tensão de saída | 19 V DC ... 28 V DC (com tampão) |
| Saída com capacidade de carga | máx. 20 mA |
| Atribuição entre estado - sinal | active - high |
| Potencial de referência | 3.9 (SGnd, idêntico a 1.2, 2.2, 4.2) |
| Indicação de estado LED | amarelo (Bat.-Mode) |
| Estado do sinal Ready | |
| Identificação das conexões | 3.5 (+) |
| Canal | DO (saída digital) |
| Saída de semicondutor | MOSFET |
| Estado (configurável) | Ready |
| Condição de estado (configurável) | SOC = 100 % |
| Tensão de saída | 19 V DC ... 28 V DC (com tampão) |
| Saída com capacidade de carga | máx. 20 mA |
| Atribuição entre estado - sinal | active - high |
| Potencial de referência | 3.9 (SGnd, idêntico a 1.2, 2.2, 4.2) |
| Indicação de estado LED | verde (estado de carga SOC) |
| Tensão nominal UN | 24 V DC |
| Tensão final de carga (com compensação térmica) | 25 V DC ... 32 V DC |
| Tensão final de carga (configurável) | 27,6 V DC |
| Corrente de carga (configurável) | máx. 1,5 A |
| Capacidade nominal (sem carregador adicional) | 0,8 Ah ... 40 Ah |
| Capacidade máx. | 40 Ah |
| Tempo de carga | 150 min (3,4 Ah) |
| Tempo de buffer | 25 min (3,4 Ah) |
| Proteção contra descarga profunda (configurável) | 19,2 V DC |
| Tecnologia de bateria | VRLA, VRLA-WTR, LI-ION |
| Curva característica de carga | IU0U |
| IQ-Technology | sim |
| Sensor de temperatura | sim |
| Compensação de temperatura (configurável) | 42 mV/K |
| Entrada | |
| Posição | 1.x |
| Conexão de condutores | |
| Tipo de conexão | Conexão a parafuso |
| rígido | 0,2 mm² ... 2,5 mm² |
| flexível | 0,2 mm² ... 2 mm² |
| flexível com terminal tubular sem luva de plástico | 0,2 mm² ... 2,5 mm² |
| flexível com terminal tubular com luva de plástico | 0,2 mm² ... 2,5 mm² |
| rígido (AWG) | 30 ... 12 (Cu) |
| Comprimento de decapagem | 6,5 mm (rígido/flexível) |
| Torque de aperto | 0,5 Nm ... 0,6 Nm |
| Forma de acionamento da cabeça do parafuso | Ranhura longitudinal L |
| Saída | |
| Posição | 2.x |
| Conexão de condutores | |
| Tipo de conexão | Conexão a parafuso |
| rígido | 0,2 mm² ... 2,5 mm² |
| flexível | 0,2 mm² ... 2,5 mm² |
| flexível com terminal tubular sem luva de plástico | 0,2 mm² ... 2,5 mm² |
| flexível com terminal tubular com luva de plástico | 0,2 mm² ... 2,5 mm² |
| rígido (AWG) | 30 ... 12 (Cu) |
| Comprimento de decapagem | 6,5 mm (rígido/flexível) |
| Torque de aperto | 0,5 Nm ... 0,6 Nm |
| Forma de acionamento da cabeça do parafuso | Ranhura longitudinal L |
| Sinal | |
| Posição | 3.x |
| Conexão de condutores | |
| Tipo de conexão | Conexão Push-in |
| rígido | 0,2 mm² ... 1 mm² |
| flexível | 0,2 mm² ... 1 mm² |
| flexível com terminal tubular sem luva de plástico | 0,2 mm² ... 0,75 mm² (Cu) |
| 0,5 mm² (recomendado) | |
| flexível com terminal tubular com luva de plástico | 0,2 mm² ... 0,75 mm² |
| rígido (AWG) | 24 ... 16 (Cu) |
| Comprimento de decapagem | 8 mm (rígido/flexível) |
| Bateria | |
| Posição | 4.x |
| Tecnologia de conexão | |
| Identificação dos polos | 4.1 (+), 4.2 (-), 4.3 () |
| Conexão de condutores | |
| Tipo de conexão | Conexão a parafuso |
| rígido | 0,2 mm² ... 2,5 mm² |
| flexível | 0,2 mm² ... 2,5 mm² |
| flexível com terminal tubular sem luva de plástico | 0,2 mm² ... 2,5 mm² |
| flexível com terminal tubular com luva de plástico | 0,2 mm² ... 2,5 mm² |
| rígido (AWG) | 30 ... 12 (Cu) |
| Comprimento de decapagem | 6,5 mm (rígido/flexível) |
| Torque de aperto | 0,5 Nm ... 0,6 Nm |
| Forma de acionamento da cabeça do parafuso | Ranhura longitudinal L |
| Sinalização LED | |
| Tipos de sinalização | DC OK (verde) |
| Alarme (vermelho) | |
| Bat.-Mode (amarelo) | |
| SOC (vermelho, verde) | |
| Data (vermelho, verde) | |
| Tipo de produto | UPS DC |
| Família de produtos | QUINT UPS |
| MTBF (IEC 61709, SN 29500) | > 2065000 h (25 °C) |
| > 1184000 h (40 °C) | |
| > 522600 h (60 °C) | |
| Diretiva de proteção ambiental | Diretriz RoHS 2011/65/UE |
| WEEE | |
| Reach | |
| Propriedades de isolamento | |
| Classe de proteção | III (sem PE) |
| Grau de impurezas | 2 |
| Expectativa de vida útil (capacitores eletrolíticos) | |
| Tempo | 224011 h |
| Dimensões dos artigos | |
| Largura | 35 mm |
| Altura | 130 mm |
| Profundidade | 132 mm |
| 125 mm (Profundidade do equipamento (montagem em trilho de fixação)) | |
| Dimensões dos artigos com montagem alternativa | |
| Largura | 123 mm |
| Altura | 130 mm |
| Profundidade | 37 mm |
| Medidas de montagem | |
| Distância de montagem à direita/esquerda (ativo) | 5 mm / 5 mm (POut ≥50 %) |
| Distância de montagem à direita/esquerda (passivo) | 0 mm / 0 mm (POut ≥50 %) |
| Distância de montagem à direita/esquerda (ativo, passivo) | 0 mm / 0 mm (POut ≤50 %) |
| Distância de montagem em cima/embaixo (ativo) | 50 mm / 50 mm (POut ≥50 %) |
| Distância de montagem em cima/embaixo (passivo) | 40 mm / 20 mm (POut ≥50 %) |
| Distância de montagem em cima/embaixo (ativo, passivo) | 40 mm / 20 mm (POut ≤50 %) |
| Tipo de montagem | Montagem em trilho de fixação |
| Posição de montagem | sobre trilho de fixação horizontal NS 35/7,5 e NS 35/15 conforme EN 60715 |
| Classe de inflamabilidade conforme UL 94 (caixa / bornes) | V0 |
| Material da caixa | Metal |
| Modelo da cobertura | Aço inoxidável X6Cr17 |
| Modelo das peças laterais | Alumínio AlMg3 |
| Condições ambientais | |
| Grau de proteção | IP20 |
| Temperatura ambiente (funcionamento) | -25 °C ... 70 °C (> 60 °C Derating: 2,5 %/K) |
| Temperatura ambiente (armazenamento/transporte) | -40 °C ... 85 °C |
| Temperatura ambiente (tipo de início testado) | -40 °C |
| Altura de aplicação | ≤ 4000 m |
| Classe climática | 3K3 (EN 60721) |
| Máx. umidade do ar admissível (funcionamento) | ≤ 95 % (com 25 °C, sem condensação) |
| Choque | 18 ms, 30g, em cada direção (de acordo com IEC 60068-2-27) |
| Vibração (funcionamento) | 2,3g |
| Categoria de sobretensão | |
| EN 61010-1 | II (≤ 4000 m) |
| EN 61010-2-201 | II (≤ 4000 m) |
| Tensão extra baixa protegida | |
| Designação padrão | Tensão extra baixa protegida |
| Normas/disposições | IEC 61010-1 (SELV) |
| IEC 61010-2-201 (PELV) | |
| UL | |
| Identificação | UL/C-UL Listed UL 61010-1 |
| UL | |
| Identificação | UL/C-UL Listed UL 61010-2-201 |
| UL | |
| Identificação | UL/C-UL Listed ANSI/ISA-12.12.01 Class I, Division 2, Groups A, B, C, D T4 (Hazardous Location) |
| CSA | |
| Identificação | CAN/CSA-C22.2 No. 61010-1-12 |
| CSA | |
| Identificação | CAN/CSA-IEC 61010-2-201 |
| CSA | |
| Identificação | CAN/CSA-C22.2 No. 213 Class I, Division 2, Groups A, B, C, D T4 (Hazardous Location) |
| Esquema CB | |
| Identificação | IEC 61010-1 |
| Esquema CB | |
| Identificação | IEC 61010-2-201 |
| DNV | |
| Identificação | Class Guideline DNVGL-CG-0339 |
| Observação | Location classes: Temperature D (see Application/Limitation), Humidity B, Vibration A/C, EMC B |
| Compatibilidade eletromagnética | Conformidade com a diretriz EMC 2014/30/UE |
| Diretiva de baixa tensão | Conformidade com a Diretiva de Baixa Tensão 2014/35/UE |
| Requisitos EMC Emissão de interferências | EN 61000-6-3 |
| EN 61000-6-4 | |
| Requisitos EMC Imunidade a interferência | EN 61000-6-1 |
| EN 61000-6-2 | |
| Resistência contra interferência | Imunidade a interferência conforme EN 61000-6-1 (área residencial), EN 61000-6-2 (área industrial) e EN 61000-6-5 (sistemas de dispositivos de chaveamento), IEC/EN 61850-3 (fornecimento de energia) |
| Emissão de interferências | |
| Normas/Disposições | Norma básica complementar EN 61000-6-5 (imunidade a interferência de sistemas de dispositivos de chaveamento), IEC/EN 61850-3 (fornecimento de energia) |
| Descarga de eletricidade estática | |
| Normas / Determinações | EN 61000-4-2 |
| Descarga de eletricidade estática | |
| Descarga de contato | 8 kV (Grau de precisão de teste 4) |
| Descarga de ar | 15 kV (Grau de precisão de teste 4) |
| Observação | Critério B |
| Campo HF eletromagnético | |
| Normas / Determinações | EN 61000-4-3 |
| Campo HF eletromagnético | |
| Faixa de frequência | 80 MHz ... 1 GHz |
| Resistência do campo de teste | 20 V/m (Grau de precisão de teste 3) |
| Faixa de frequência | 1 GHz ... 6 GHz |
| Resistência do campo de teste | 10 V/m (Grau de precisão de teste 3) |
| Faixa de frequência | 1 GHz ... 6 GHz |
| Resistência do campo de teste | 10 V/m (Grau de precisão de teste 3) |
| Observação | Critério A |
| Transientes rápidos (Burst) | |
| Normas / Determinações | EN 61000-4-4 |
| Transientes rápidos (Burst) | |
| Entrada | 4 kV (Grau de precisão de teste 4 - assimétrico) |
| Saída | 4 kV (Grau de precisão de teste 4 - assimétrico) |
| Sinal | 4 kV (Grau de precisão de teste 4 - assimétrico) |
| Observação | Critério B |
| Carga de tensão de impulso (Surge) | |
| Normas / Determinações | EN 61000-4-5 |
| Carga de tensão de impulso (Surge) | |
| Entrada | 1 kV (Grau de precisão de teste 3 - simétrico) |
| 2 kV (Grau de precisão de teste 3 - assimétrico) | |
| Saída | 1 kV (Grau de precisão de teste 3 - simétrico) |
| 2 kV (Grau de precisão de teste 3 - assimétrico) | |
| Sinal | 1 kV (Grau de precisão de teste 2 - assimétrico) |
| Observação | Critério B |
| Interferência induzida | |
| Normas / Determinações | EN 61000-4-6 |
| Interferência induzida | |
| Entrada/saída/sinal | assimétrico |
| Faixa de frequência | 0,15 MHz ... 80 MHz |
| Observação | Critério A |
| Tensão | 10 V (Grau de precisão de teste 3) |
| Campo magnético com frequência energética | |
| Normas / Determinações | EN 61000-4-8 |
| Frequência | 16,67 Hz |
| 50 Hz | |
| 60 Hz | |
| Resistência do campo de teste | 100 A/m |
| Texto adicional | 60 s |
| Observação | Critério A |
| Frequência | 50 Hz |
| 60 Hz | |
| Faixa de frequência | 50 Hz ... 60 Hz |
| Resistência do campo de teste | 1 kA/m |
| Texto adicional | 3 s |
| Frequência | 0 Hz |
| Resistência do campo de teste | 300 A/m |
| Texto adicional | DC, 60 s |
| Critérios | |
| Critério A | Indicação operacional normal dentro dos limites estabelecidos. |
| Critério B | Indicação operacional com perturbação temporária que o próprio equipamento corrige. |
| Código | 2906990 |
| Unidades por embalagem | 1 Unidade |
| Chave comercial | CMUI |
| Chave de produto | CMUI43 |
| Página de catálogo | Página 324 (C-4-2019) |
| GTIN | 4055626171227 |
| Peso por unidade (inclusive embalagem) | 509,6 g |
| Peso por unidade (exclusive embalagem) | 413 g |
| País de origem | CN |
ECLASS
| ECLASS-13.0 | 27040705 |
ETIM
| ETIM 9.0 | EC000382 |
UNSPSC
| UNSPSC 21.0 | 39121000 |
UL registrado
ID de certificação: E123528cUL Listed
ID de certificação: E123528EAC
ID de certificação: RU-DE.B.00184/20DNV
ID de certificação: TAA00002K4KC
ID de certificação: R-R-PCK-2906990LR
ID de certificação: LR21417906TANK
ID de certificação: TA22372MBV
ID de certificação: 69394/A0 BVRINA
ID de certificação: ELE382621XGABS
ID de certificação: 23-2416092-PDAEsquema IECEE CB
ID de certificação: DK-68191-M1-ULcUL Listed
ID de certificação: E199827UL registrado
ID de certificação: E199827| EU RoHS | |
| Cumpre os requisitos segundo a diretiva RoHS | Sim |
| isenções tanto quanto conhecido | 7(a), 7(c)-I |
| China RoHS | |
| Environment friendly use period (EFUP) |
EFUP-25
Uma lista de declaração conforme a RoHS da China relativa a artigos encontra-se na área de downloads do respectivo artigo, em "Declaração do fabricante". Para todos os artigos com EFUP-E não é emitida nem necessária uma tabela de declaração conforme a RoHS da China.
|
| EU REACH SVHC | |
| Nota sobre as substâncias candidatas do REACH (n.º CAS) | Diboron trioxide (n.º CAS: 1303-86-2) |
| Lead (n.º CAS: 7439-92-1) | |
| SCIP | 35e144c1-c3fe-4656-8239-8948bf93c9cc |
| EF3.0 Mudanças climáticas | |
| CO2e kg | 17,29 kg CO2e |
Produtos compatíveis
-
UPS-BAT/PB/24DC/1.2AH - Módulo de bateria 1274520
-
UPS-BAT/PB/24DC/4AH - Módulo de bateria 1274117
-
UPS-BAT/PB/24DC/7AH - Módulo de bateria 1274118
-
UPS-BAT/PB/24DC/12AH - Módulo de bateria 1274119
-
UPS-BAT/PB/24DC/20AH - Módulo de bateria 1348516
-
UPS-BAT/PB/24DC/40AH - Módulo de bateria 1354641
-
UPS-BAT/LI/24DC/128WH - Módulo de bateria 1396415
-
UPS-BAT/VRLA-WTR/24DC/13AH - Módulo de bateria 2320416
-
UPS-BAT/VRLA-WTR/24DC/26AH - Módulo de bateria 2320429
-
UPS-BAT/LI/24DC/64WH - Módulo de bateria 1460921
Suas vantagens
Integração simples em redes graças a interfaces PROFINET, EtherNet/IP, EtherCAT® e USB
Avaliação de State of Health (SOH) e State of Charge (SOC) através do Battery Management System (BMS) inteligente
Detecção automática das capacidades e tecnologias de bateria (VRLA-WTR, LI-ION)
Monitoramento da tensão e corrente de saída e ligação e desligamento manuais da instalação
A SFB Technology aciona os disjuntores de linha padrão seletivamente. Os consumidores conectados em paralelo continuam a funcionar
PHOENIX CONTACT Ind. Com. Ltda.
Avenida das Nações Unidas, 11.541, 19º andar - Brooklin Paulista - CEP: 04578-000 - São Paulo/SP
