QUINT4-UPS/24DC/24DC/20/EIP - Fonte de alimentação ininterrupta

2907074

QUINT UPS, IQ Technology, EtherNet/IP (Modbus/TCP), Montagem em trilho de fixação, Conexão a parafuso, entrada: 24 V DC, saída: 24 V DC / 20 A, corrente de carga: 5 A

Este produto necessita de outros produtos para a operação. Acessórios requeridos

Download gratuito disponível. Downloads

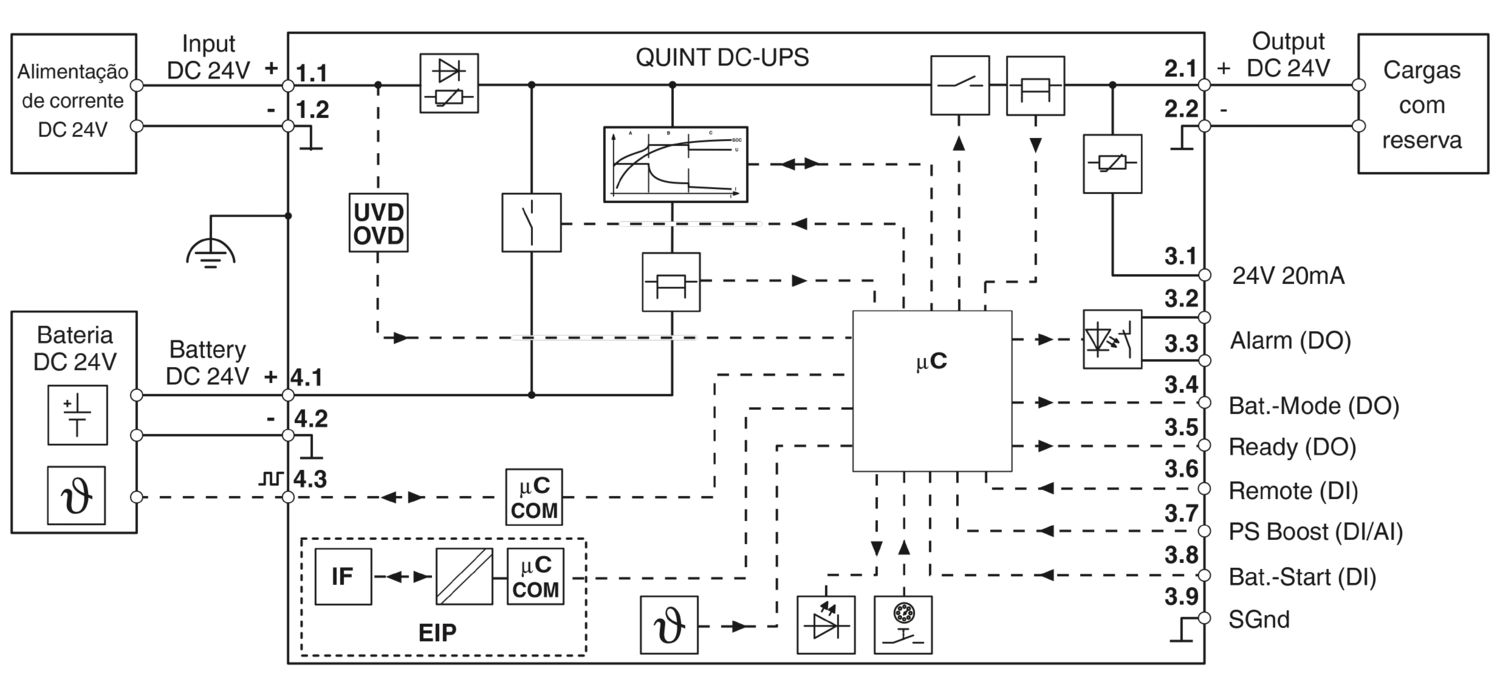

Detalhes do produto

Descrição do produto

Tensão de entrada	24 V DC
Faixa de tensão de entrada	18 V DC ... 30 V DC
	18 V DC ... 32 V DC
Rigidez dielétrica máx.	35 V DC
Fusível de entrada interno	não
Tipo de tensão da tensão de alimentação	DC
Irupção da corrente	≤ 8 A (≤ 4 ms)
Proteção contra inversão polarização	sim
Limiar de ligação fixo	22 V DC
Limite comutável dinâmico	> 1 V / 100 ms
Tempo de ligação	máx. 3 s
Tempo de ligação em modo de bateria (Bat.-Start)	8 s
Tensão de isolamento entrada/saída	0,4 V DC
Consumo de corrente I_N (U_N, I_OUT = I_N, I_Charge = 0)	20,1 A
Consumo de corrente I_máx. (U_N, I_OUT = I_Stat.Boost, I_Charge= máx.)	31,2 A
Consumo de corrente I_No-Load(U_N, I_OUT = 0, I_Charge = 0)	105 mA
Consumo de corrente I_Charge (U_N, I_OUT = 0, I_Charge = máx.)	6,1 A
Consumo de potência P_N (U_N, I_OUT = I_N, I_Charge = 0)	475 W
Consumo de potência P_máx. (U_N, I_OUT = I_Stat.Boost, I_Charge = máx.)	740 W
Consumo de potência P_No-Load (U_N, I_OUT = 0, I_Charge = 0)	2,6 W
Consumo de potência P_Charge (U_N, I_OUT = 0, I_Charge = máx.)	148 W

Eficiência	típ. 97 %
Quantidade de saídas	1
À prova de curto-circuito	sim
À prova de circuito aberto	sim
Tempo de comutação	0 ms
Conectividade paralela UPS	sim, com módulos de desacoplamento (para aumentar o tempo de buffer e para redundância)
Conectividade serial UPS	não
Conectável paralelamente Acumulador de energia	sim, 5 (observar proteção da linha)
Conectável em série Acumulador de energia	não
Operação de rede
Tensão de saída	24 V DC (U_OUT = U_IN - 0,4 V DC)
Faixa de tensão de saída	18 V DC ... 30 V DC
	18 V DC ... 32 V DC
Corrente de saída I_N	20 A
Estático Boost (I_Stat.Boost)	25 A
Boost dinâmico (I_{Boost din.})	30 A (5 s)
Selective Fuse Breaking (I_SFB)	120 A (15 ms)
Potência de saída P_OUT (U_N, I_OUT = I_N)	480 W
Potência de saída P_OUT (U_N, I_OUT = I_{Boost estát.})	600 W
Modo de bateria
Tensão de saída	24 V DC (U_OUT = U_BAT - 0,4 V DC)
Faixa de tensão de saída	19 V DC ... 32 V DC
Corrente de saída I_N	20 A
Estático Boost (I_Stat.Boost)	25 A
Selective Fuse Breaking (I_SFB)	120 A (15 ms)
Potência de saída P_OUT (U_N, I_OUT = I_N)	480 W
Potência de saída P_OUT (U_N, I_OUT = I_{Boost estát.})	600 W

Tensão final de carga	32 V DC
Tensão final de carga (com compensação térmica)	25 V DC ... 32 V DC
Corrente de carga (configurável)	5 A
Capacidade nominal (sem carregador adicional)	3 Ah ... 100 Ah
Capacidade máx.	135 Ah
Tempo de carga	202,5 h
Tempo de buffer	19 min (12 Ah)
Proteção contra descarga total	19,2 V DC
Tecnologia de bateria	VRLA, VRLA-WTR, LI-ION
Curva característica de carga	IU₀U
IQ-Technology	sim
Sensor de temperatura	sim
Compensação de temperatura (configurável)	42 mV/K

Entrada
Posição	1.x
Conexão de condutores
Tipo de conexão	Conexão a parafuso
rígido	0,2 mm² ... 6 mm²
flexível	0,2 mm² ... 4 mm²
flexível com terminal tubular sem luva de plástico	0,2 mm² ... 4 mm²
flexível com terminal tubular com luva de plástico	0,2 mm² ... 4 mm²
rígido (AWG)	30 ... 10 (Cu)
Comprimento de decapagem	8 mm (rígido/flexível)
Torque de aperto	0,5 Nm ... 0,6 Nm
Forma de acionamento da cabeça do parafuso	Ranhura longitudinal L
Saída
Posição	2.x
Conexão de condutores
Tipo de conexão	Conexão a parafuso
rígido	0,2 mm² ... 6 mm²
flexível	0,2 mm² ... 4 mm²
flexível com terminal tubular sem luva de plástico	0,2 mm² ... 4 mm²
flexível com terminal tubular com luva de plástico	0,2 mm² ... 4 mm²
rígido (AWG)	30 ... 10 (Cu)
Comprimento de decapagem	8 mm (rígido/flexível)
Torque de aperto	0,5 Nm ... 0,6 Nm
Forma de acionamento da cabeça do parafuso	Ranhura longitudinal L
Sinal
Posição	3.x
Conexão de condutores
Tipo de conexão	Conexão Push-in
rígido	0,2 mm² ... 1 mm²
flexível	0,2 mm² ... 1 mm²
flexível com terminal tubular sem luva de plástico	0,2 mm² ... 0,75 mm²
	0,5 mm² (recomendado)
flexível com terminal tubular com luva de plástico	0,2 mm² ... 0,75 mm²
rígido (AWG)	24 ... 16 (Cu)
Comprimento de decapagem	8 mm (rígido/flexível)
Bateria
Posição	4.x
Tecnologia de conexão
Identificação dos polos	4.1 (+), 4.2 (-), 4.3 ()
Conexão de condutores
Tipo de conexão	Conexão a parafuso
rígido	0,2 mm² ... 6 mm²
flexível	0,2 mm² ... 4 mm²
flexível com terminal tubular sem luva de plástico	0,2 mm² ... 4 mm²
flexível com terminal tubular com luva de plástico	0,2 mm² ... 4 mm²
rígido (AWG)	30 ... 10 (Cu)
Comprimento de decapagem	8 mm (rígido/flexível)
Torque de aperto	0,5 Nm ... 0,6 Nm
Forma de acionamento da cabeça do parafuso	Ranhura longitudinal L

Interface	EtherNet/IP (Modbus/TCP)
Número de interfaces	2
Tipo de conexão	RJ45
Protocolos compatíveis	EtherNet/IP™(Explicit Messaging, Implicit Messaging)
	BootP
	DHCP
	DLR
	Modbus/TCP
	HTTPS (Webserver)
Travamento	Gancho-trava
Tipo de conexão	Twisted-Pair
Propriedades	Autonegotiation
	Autocrossing
	half duplex ou full duplex
	identificação automática
	opcional: ajustável manualmente
Topologia	Estrela
	Linha
Velocidade de transmissão	10 MBit/s ... 100 MBit/s
Comprimento de transmissão	máx. 100 m
Tempo de ciclo	30 ms (Default)
Tempo de acesso	≤ 2 s
Chipset	Renesas R-IN32M3
Separação de potencial	sim
Device ID	1FF7_hex
ID do fornecedor	232_hex
Endereço IP	192.168.019.023 (configurável)

Sinalização LED
Tipos de sinalização	DC OK (verde)
	Alarme (vermelho)
	Bat.-Mode (amarelo)
	SOC (vermelho, verde)
	Data (vermelho, verde)

Tipo de produto	UPS DC
Família de produtos	QUINT UPS
MTBF (IEC 61709, SN 29500)	> 1172000 h (25 °C)
	> 732500 h (40 °C)
	> 373400 h (60 °C)
Diretiva de proteção ambiental	Diretriz RoHS 2011/65/UE
	WEEE
	Reach
Propriedades de isolamento
Classe de proteção	III (sem PE)
Grau de impurezas	2
Expectativa de vida útil (capacitores eletrolíticos)
Tempo	192072 h

Dimensões dos artigos
Largura	40 mm
Altura	130 mm
Profundidade	125 mm
Profundidade (Profundidade do dispositivo (montagem em trilho de fixação))	125 mm (Profundidade do equipamento (montagem em trilho de fixação))
Dimensões dos artigos com montagem alternativa
Largura	123 mm
Altura	130 mm
Profundidade	42 mm
Medidas de montagem
Distância de montagem à direita/esquerda (ativo)	5 mm / 5 mm (P_Out ≥50 %)
Distância de montagem à direita/esquerda (passivo)	0 mm / 0 mm (P_Out ≥50 %)
Distância de montagem à direita/esquerda (ativo, passivo)	0 mm / 0 mm (P_Out ≤50 %)
Distância de montagem em cima/embaixo (ativo)	50 mm / 50 mm (P_Out ≥50 %)
Distância de montagem em cima/embaixo (passivo)	40 mm / 20 mm (P_Out ≥50 %)
Distância de montagem em cima/embaixo (ativo, passivo)	40 mm / 20 mm (P_Out ≤50 %)

Tipo de montagem	Montagem em trilho de fixação
Posição de montagem	sobre trilho de fixação horizontal NS 35/7,5 e NS 35/15 conforme EN 60715

Classe de inflamabilidade conforme UL 94 (caixa / bornes)	V0
Material da caixa	Metal
Modelo da cobertura	Aço inoxidável X6Cr17
Modelo das peças laterais	Alumínio AlMg3

Condições ambientais
Grau de proteção	IP20
Temperatura ambiente (funcionamento)	-25 °C ... 70 °C (> 60 °C Derating: 2,5 %/K)
Temperatura ambiente (armazenamento/transporte)	-40 °C ... 85 °C
Temperatura ambiente (tipo de início testado)	-40 °C
Altura de aplicação	≤ 4000 m
Classe climática	3K3 (EN 60721)
Máx. umidade do ar admissível (funcionamento)	≤ 95 % (com 25 °C, sem condensação)
Choque	18 ms, 30g, em cada direção (de acordo com IEC 60068-2-27)
Vibração (funcionamento)	2,3g

Tensão extra baixa protegida
Designação padrão	Tensão extra baixa protegida
Normas/disposições	IEC 61010-1 (SELV)
	IEC 61010-2-201 (PELV)

Certificação UL
Identificação	UL/C-UL Listed UL 61010-1
Certificação UL
Identificação	UL/C-UL Listed UL 61010-2-201
Certificação UL
Identificação	UL/C-UL Listed ANSI/ISA-12.12.01 Class I, Division 2, Groups A, B, C, D T4 (Hazardous Location)
CSA
Identificação	CAN/CSA-C22.2 No. 61010-1-12
CSA
Identificação	CAN/CSA-IEC 61010-2-201
CSA
Identificação	CAN/CSA-C22.2 No. 213 Class I, Division 2, Groups A, B, C, D T4 (Hazardous Location)
Esquema CB
Identificação	IEC 61010-1
	IEC 61010-2-201
DNV
Identificação	Class Guideline DNVGL-CG-0339
Observação	Location classes: Temperature D (see Application/Limitation), Humidity B, Vibration A/C, EMC B

Compatibilidade eletromagnética	Conformidade com a diretriz EMC 2014/30/UE
Diretiva de baixa tensão	Conformidade com a Diretiva de Baixa Tensão 2014/35/UE
Requisitos EMC Emissão de interferências	EN 61000-6-3
	EN 61000-6-4
Requisitos EMC Imunidade a interferência	EN 61000-6-1
	EN 61000-6-2
Resistência contra interferência	Imunidade a interferência conforme EN 61000-6-1 (área residencial), EN 61000-6-2 (área industrial) e EN 61000-6-5 (sistemas de dispositivos de chaveamento), IEC/EN 61850-3 (fornecimento de energia)
Emissão de interferências
Normas/Disposições	Norma básica complementar EN 61000-6-5 (imunidade a interferência de sistemas de dispositivos de chaveamento), IEC/EN 61850-3 (fornecimento de energia)
Descarga de eletricidade estática
Normas / Determinações	EN 61000-4-2
Descarga de eletricidade estática
Descarga de contato	8 kV (Grau de precisão de teste 4)
Descarga de ar	15 kV (Grau de precisão de teste 4)
Observação	Critério B
Campo HF eletromagnético
Normas / Determinações	EN 61000-4-3
Campo HF eletromagnético
Faixa de frequência	80 MHz ... 1 GHz
Resistência do campo de teste	20 V/m (Grau de precisão de teste 3)
Faixa de frequência	1 GHz ... 6 GHz
Resistência do campo de teste	10 V/m (Grau de precisão de teste 3)
Faixa de frequência	1 GHz ... 6 GHz
Resistência do campo de teste	10 V/m (Grau de precisão de teste 3)
Observação	Critério A
Transientes rápidos (Burst)
Normas / Determinações	EN 61000-4-4
Transientes rápidos (Burst)
Entrada	4 kV (Grau de precisão de teste 4 - assimétrico)
Saída	4 kV (Grau de precisão de teste 4 - assimétrico)
Sinal	4 kV (Grau de precisão de teste 4 - assimétrico)
Observação	Critério B
Carga de tensão de impulso (Surge)
Normas / Determinações	EN 61000-4-5
Carga de tensão de impulso (Surge)
Entrada	1 kV (Grau de precisão de teste 3 - simétrico)
	2 kV (Grau de precisão de teste 3 - assimétrico)
Saída	1 kV (Grau de precisão de teste 3 - simétrico)
	2 kV (Grau de precisão de teste 3 - assimétrico)
Sinal	1 kV (Grau de precisão de teste 2 - assimétrico)
Observação	Critério B
Interferência induzida
Normas / Determinações	EN 61000-4-6
Interferência induzida
Entrada/saída/sinal	assimétrico
Faixa de frequência	0,15 MHz ... 80 MHz
Observação	Critério A
Tensão	10 V (Grau de precisão de teste 3)
Campo magnético com frequência energética
Normas / Determinações	EN 61000-4-8
Frequência	16,67 Hz
	50 Hz
	60 Hz
Resistência do campo de teste	100 A/m
Texto adicional	60 s
Observação	Critério A
Frequência	50 Hz
	60 Hz
Faixa de frequência	50 Hz ... 60 Hz
Resistência do campo de teste	1 kA/m
Texto adicional	3 s
Frequência	0 Hz
Resistência do campo de teste	300 A/m
Texto adicional	DC, 60 s
Critérios
Critério A	Indicação operacional normal dentro dos limites estabelecidos.
Critério B	Indicação operacional com perturbação temporária que o próprio equipamento corrige.

Dados comerciais

Código	2907074
Unidades por embalagem	1 Unidade
Chave comercial	CMUI
Chave de produto	CMUI43
GTIN	4055626171708
Peso por unidade (inclusive embalagem)	594 g
Peso por unidade (exclusive embalagem)	542,22 g
País de origem	CN

Classificações

Certificações

Environmental product compliance

Produtos compatíveis

Acessórios requeridos

Acessórios

Suas vantagens

Integração simples em redes graças a interfaces PROFINET, EtherNet/IP, EtherCAT® e USB

Avaliação de State of Health (SOH) e State of Charge (SOC) através do Battery Management System (BMS) inteligente

Detecção automática das capacidades e tecnologias de bateria (VRLA-WTR, LI-ION)

Monitoramento da tensão e corrente de saída e ligação e desligamento manuais da instalação

A SFB Technology aciona os disjuntores de linha padrão seletivamente. Os consumidores conectados em paralelo continuam a funcionar

PHOENIX CONTACT Ind. Com. Ltda.

Avenida das Nações Unidas, 11.541, 19º andar - Cidade Monções - CEP: 04578-000 - São Paulo/SP

Faça uma pergunta. +55 11 3871-6400 (PABX) vendas@phoenixcontact.com.br

ECLASS-13.0	27040705
ECLASS-15.0	27040705

EU RoHS
Cumpre os requisitos segundo a diretiva RoHS	Sim
isenções tanto quanto conhecido	7(a), 7(c)-I
China RoHS
Environment friendly use period (EFUP)	EFUP-25 Uma lista de declaração conforme a RoHS da China relativa a artigos encontra-se na área de downloads do respectivo artigo, em "Declaração do fabricante". Para todos os artigos com EFUP-E não é emitida nem necessária uma tabela de declaração conforme a RoHS da China.
EU REACH SVHC
Nota sobre as substâncias candidatas do REACH (n.º CAS)	Diboron trioxide (n.º CAS: 1303-86-2)
Nota sobre as substâncias candidatas do REACH (n.º CAS)		Lead (n.º CAS: 7439-92-1)
SCIP	094a5dc3-30d7-40b5-ad79-99d821a205de
EF3.0 Mudanças climáticas
CO2e kg	29,27 kg CO2e

Alimentar, carregar e proteger

Automatizar

Comutar, medir e monitorar

Conectar

Identificar, montar e instalar

QUINT4-UPS/24DC/24DC/20/EIP - Fonte de alimentação ininterrupta 2907074

Detalhes do produto

ECLASS

ETIM

UNSPSC

Produtos compatíveis

UPS-BAT/PB/24DC/4AH - Módulo de bateria 1274117

UPS-BAT/PB/24DC/7AH - Módulo de bateria 1274118

UPS-BAT/PB/24DC/12AH - Módulo de bateria 1274119

UPS-BAT/PB/24DC/20AH - Módulo de bateria 1348516

UPS-BAT/PB/24DC/40AH - Módulo de bateria 1354641

UPS-BAT/LI/24DC/128WH - Módulo de bateria 1396415

UPS-BAT/VRLA-WTR/24DC/13AH - Módulo de bateria 2320416

UPS-BAT/VRLA-WTR/24DC/26AH - Módulo de bateria 2320429

UPS-BAT/LI/24DC/64WH - Módulo de bateria 1460921

UPS-BAT/LI/24DC/189WH - Módulo de bateria 1460922

UPS-BAT/LI/24DC/284WH - Módulo de bateria 1460923

POWER MANAGEMENT SUITE - Software de configuração 1252232

UPS-CONF - Software de configuração 2320403

Suas vantagens

QUINT4-UPS/24DC/24DC/20/EIP - Fonte de alimentação ininterrupta

2907074
