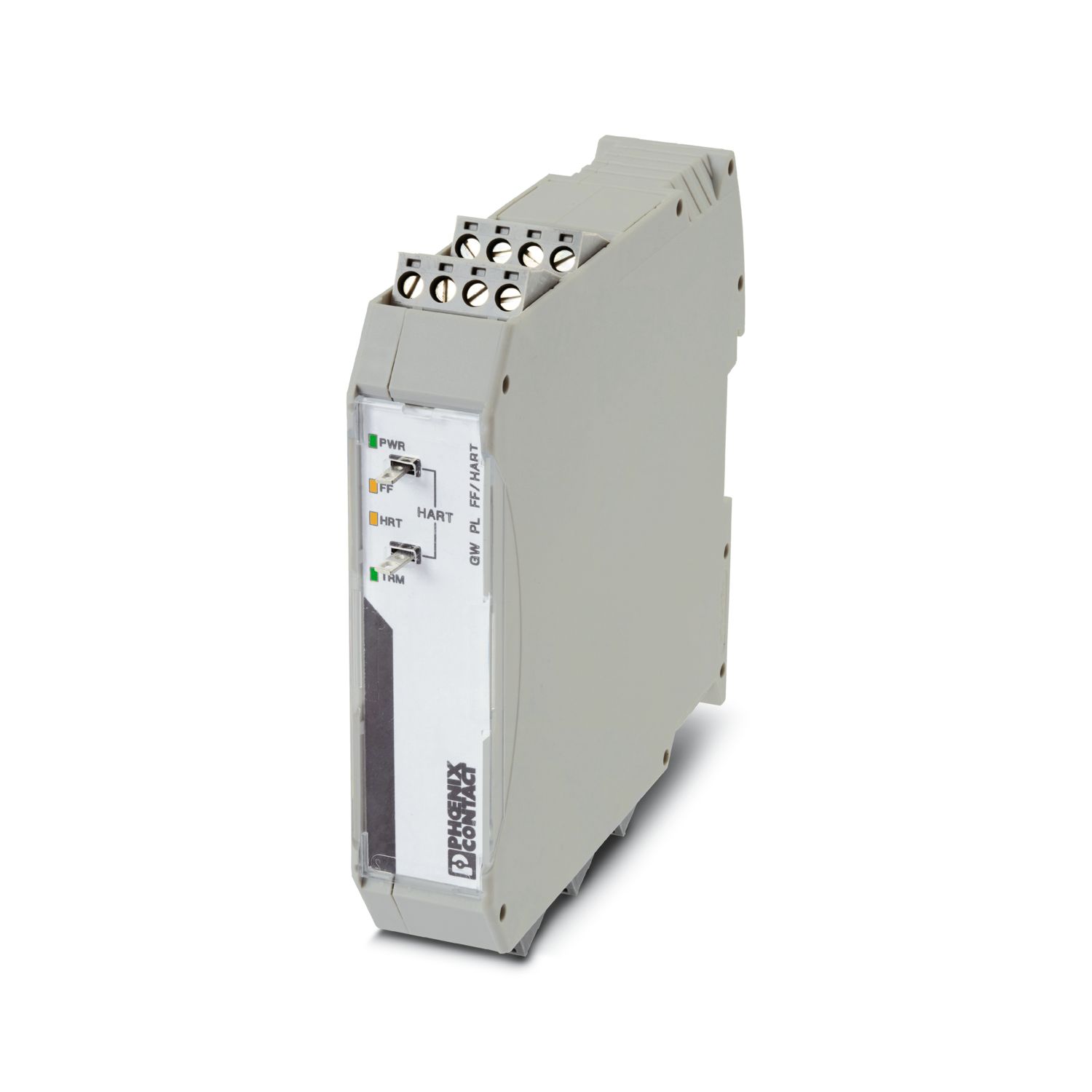

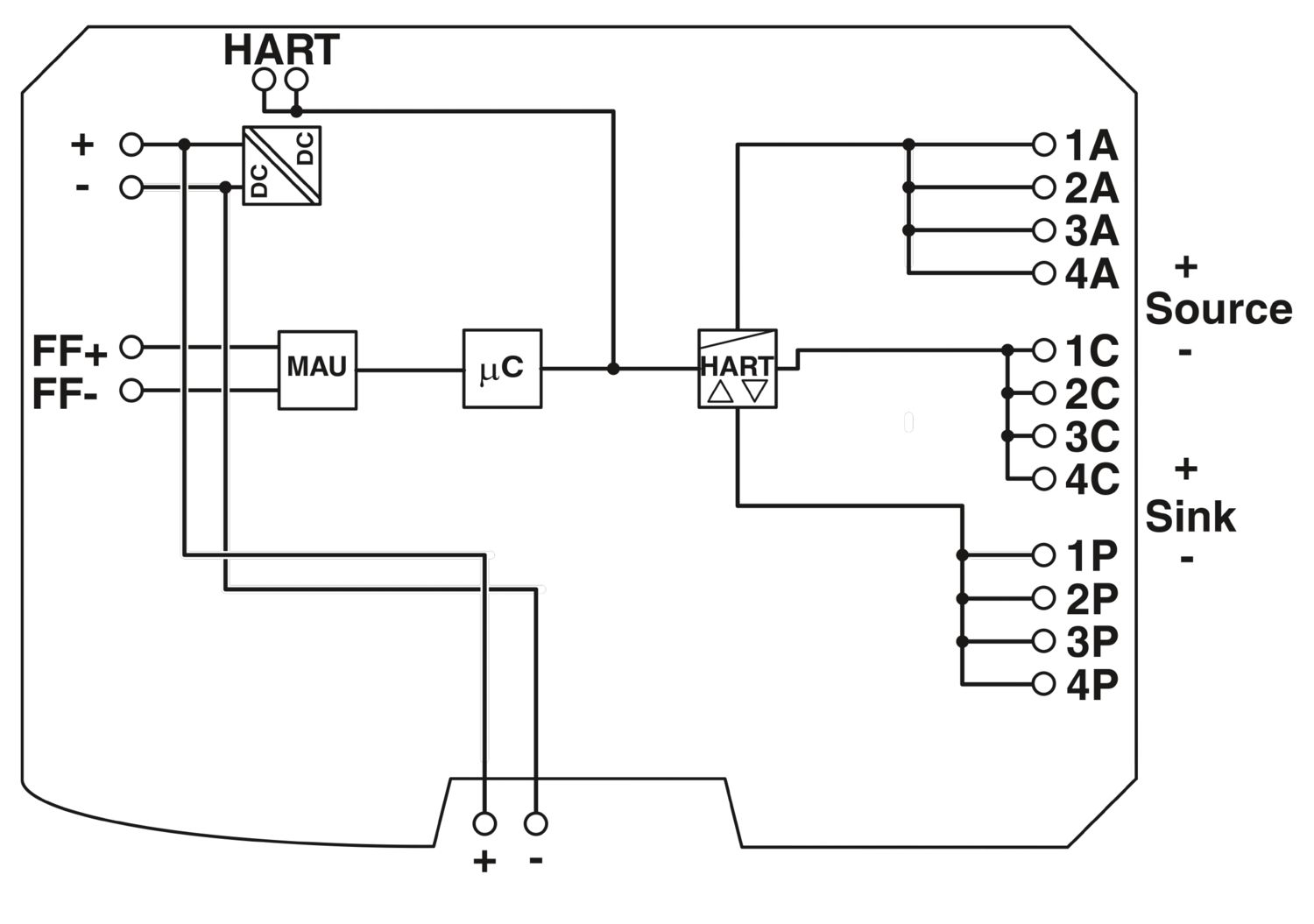

Conversor de protocolo que pode conectar quatro dispositivos HART (4‒20 mA) a uma rede Foundation Fieldbus
GW PL FF/HART
-
Conversor de protocolos
2316360
Detalhes do produto

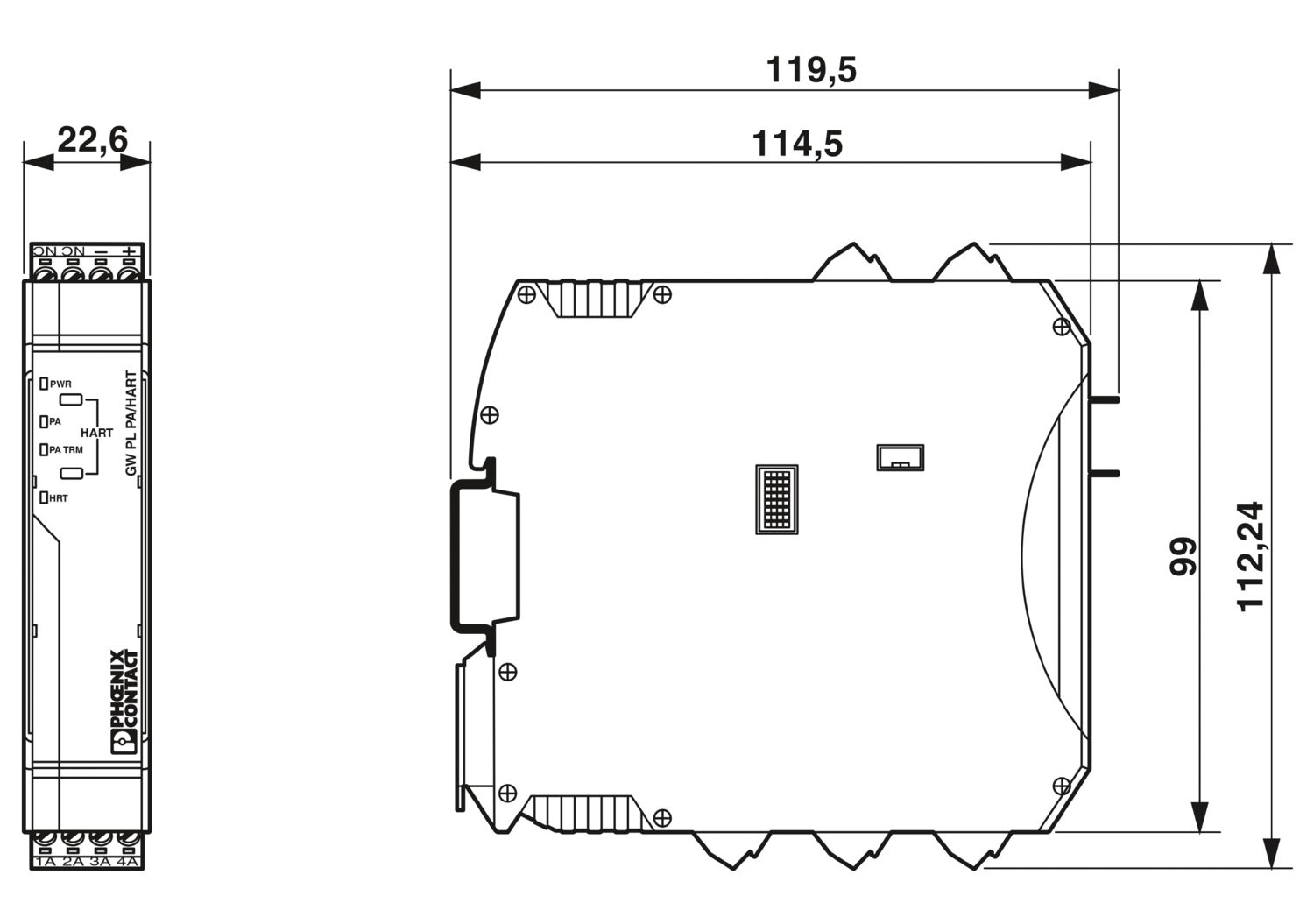

| Nota sobre a aplicação | |
| Indicação sobre a aplicação | Somente para uso industrial |
| Restrição de uso | |
| Nota EMC | EMC: produto de classe A, veja a declaração do fabricante na área de download |
| Tipo de produto | Conversor de interface |
| Propriedades de isolamento | |
| Categoria de sobretensão | II |
| Grau de impurezas | 2 |
| Alimentação | |
| Faixa de tensão de alimentação | 18,5 V DC ... 30 V DC |
| Tensão nominal de alimentação | 24 V DC |
| Máximo consumo de energia | 70 mA |
| Alimentação | |
| Tipo de conexão | Borne a parafuso plugável COMBICON |
| Bitola do condutor, flexível | 0,20 mm² ... 2,50 mm² |
| Bitola do condutor, rígida | 0,20 mm² ... 2,50 mm² |
| Bitola do condutor AWG | 24 ... 12 |
| Torque de aperto | 0,5 Nm ... 0,6 Nm |
| Dados: FOUNDATION Fieldbus | |
| Índice de dados | 31,25 kBit/s |
| Número de conexões | 1 |
| Tipo de conexão | COMBICON |
| Número de canais | 1 |
| Torque de aperto | 0,5 Nm ... 0,6 Nm |
| Tecnologia de conexão | Conexão a parafuso |
| Resistor de terminação | Comutável |
| Bitola do condutor flexível máx. | 2,5 mm² |
| Bitola do condutor flexível mín. | 0,2 mm² |
| Perfil do condutor rígido máx. | 2,5 mm² |
| Perfil do condutor rígido mín. | 0,2 mm² |
| Bitola do condutor AWG máx. | 12 |
| Bitola do condutor AWG mín. | 24 |
| Protocolos compatíveis | HART, FOUNDATION Fieldbus |
| Dados: HART FSK | |
| Número de conexões | 3 |
| Tipo de conexão | COMBICON |
| Número de canais | 4 (Dispositivos HART ativos/passivos) |
| Torque de aperto | 0,5 Nm ... 0,6 Nm |
| Tecnologia de conexão | Conexão a parafuso |
| Bitola do condutor flexível máx. | 2,5 mm² |
| Bitola do condutor flexível mín. | 0,2 mm² |
| Perfil do condutor rígido máx. | 2,5 mm² |
| Perfil do condutor rígido mín. | 0,02 mm² |
| Bitola do condutor AWG máx. | 12 |
| Bitola do condutor AWG mín. | 24 |
| Desenho de medidas |
|
| Largura | 22,5 mm |
| Altura | 99 mm |
| Profundidade | 114,5 mm |
| Cor | cinza |
| Material caixa | PA V0 |
| Condições ambientais | |
| Grau de proteção | IP20 |
| Temperatura ambiente (funcionamento) | -40 °C ... 85 °C |
| Temperatura ambiente (armazenamento/transporte) | -40 °C ... 85 °C |
| Altitude | 2000 m |
| Umidade do ar admissível (funcionamento) | 95 % (sem condensação) |
| Choque | 30g, 18 ms |
| Vibração (funcionamento) | 10 Hz ... 150 Hz, 5g |
| Dados Ex | |
| ATEX | PRESAFE 16ATEX7686X, II 3G, Ex nA IIC T4 Gc |
| IECEx | IECEx PRE 16.0001X, Ex nA IIC T4 Gc |
| UL, EUA / Canadá | Class I, Div. 2, Groups A, B, C, D Class I, Zone 2, AEx nA IIC T4, Ex nA IIC T4 GcX |
| Normas / Determinações | IEC 60079-15 |
| IEC 60079-0 |
| Tipo de montagem | Montagem em trilho de fixação |
| Instrução de montagem | sobre trilhos padrão NS 35 conforme EN 60715 |
| Posição de montagem | en carril DIN horizontal NS 35 conforme EN 60715 |
| Tipo de trilho de fixação utilizável | Trilho de fixação: 35 mm |
