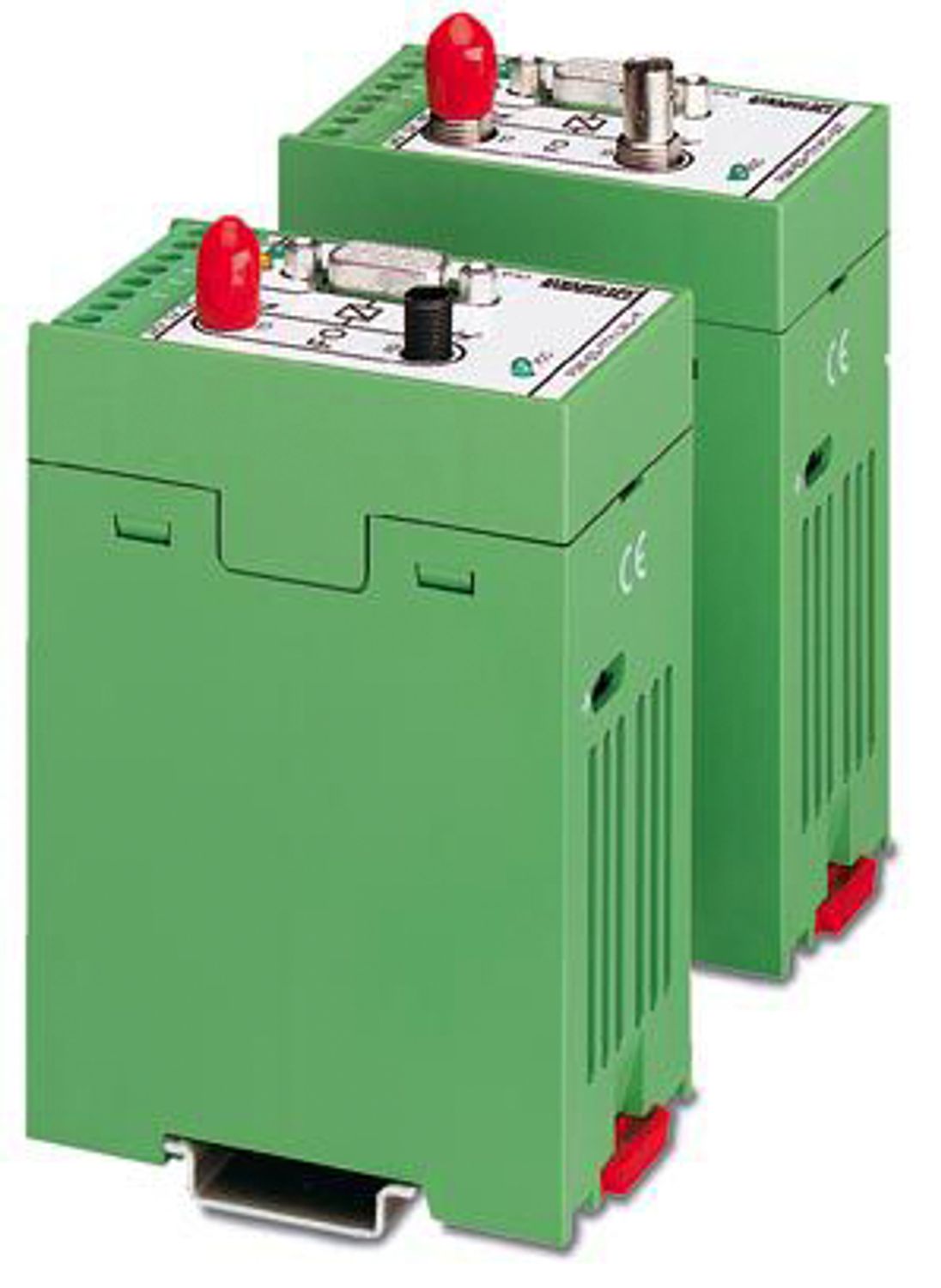

PSM-EG-TTY/FO-GST
-
Conversor com conector de fibra óptica
2799814
Conversor de interface, para conversão de sinais de dados de TTY (CL) para fibra de vidro, tecnologia de conexão: B-FOC, montável sobre trilho
Detalhes do produto
| Isolação galvânica | TTY / Alimentação |
| Potência de dissipação máxima com condição nominal | 3 W |
| Tensão de teste interface de dados / alimentação | 2,5 kV AC |
| Alimentação | |
| Tensão nominal de alimentação | 24 V DC ±20 % |
| Consumo de corrente típico | máx. 125 mA |
| Sinal | Ponto a ponto |
| Canais de transmissão | 2 (1/1), RxD, TxD; totalmente duplex |
| Dados: condutor de fibra óptica óptico | |
| Potência de transmissão | 28,18 µW (-15,5 dBm com 50/125 µm) |
| 63,1 µW (-12 dBm com 62,5/125 µm) | |
| Potência de transmissão mínima | min. -15,5 dBm (50/125 µm) |
| min. -12 dBm (62,5/125 µm) | |
| Comprimento máx. de transmissão incl. 3 dB de reserva de sistema | min. 2700 m (com F-G 50/125 2,5 dB/Km) |
| min. 2100 m (com F-G 50/125 3,0 dB/Km) | |
| min. 2900 m (com F-G 50/125 3,4 dB/Km) | |
| min. 3300 m (com F-G 62,5/125 3,0 dB/Km) | |
| min. 2600 m (com F-G 50/125 2,5 dB/Km) | |
| Tipo de conexão | B-FOC (ST®) |
| Comprimento de onda | 850 nm |
| Sensibilidade de recepção mínima | min. -25 dBm |
| Dados: Interface TTY, CL de acordo com DIN 66348-1 | |
| Taxa de transmissão serial | ≤ 19,2 KBit/s |
| Tipo de conexão | 9 Suportes D-SUB |
| COMBICON | |
| Comprimento de transmissão | 1000 m (par trançado) |
| Bitola do condutor flexível máx. | 2,5 mm² |
| Bitola do condutor flexível mín. | 0,2 mm² |
| Bitola do condutor AWG máx. | 14 |
| Bitola do condutor AWG mín. | 24 |
| Carga/carga de saída da saída de corrente | ≤ 500 Ω |
| Largura | 45 mm |
| Altura | 75 mm |
| Profundidade | 112 mm |
| Cor (Caixa) | verde (RAL 6021) |
| Material (Caixa) | ABS |
| Condutor de fibra óptica | |
| Tipos de fibra | 50/125 µm |
| 62,5/125 µm | |
| Fibra de vidro | |
| Condições ambientais | |
| Grau de proteção | IP20 |
| Temperatura ambiente (funcionamento) | 0 °C ... 50 °C |
| Isolação galvânica | TTY / Alimentação |
| Tipo de montagem | Montagem em trilho de fixação |
| Código | 2799814 |
| Unidades por embalagem | 1 Unidade |
| Quantidade mínima de pedido | 1 Unidade |
| Chave de produto | DNC225 |
| Página de catálogo | Página 385 (IF-2002) |
| GTIN | 4017918074111 |
| Peso por unidade (inclusive embalagem) | 270,5 g |
| Peso por unidade (exclusive embalagem) | 270,5 g |
| País de origem | DE |
| China RoHS | |
| Environment friendly use period (EFUP) |
EFUP-50
Uma lista de declaração conforme a RoHS da China relativa a artigos encontra-se na área de downloads do respectivo artigo, em "Declaração do fabricante". Para todos os artigos com EFUP-E não é emitida nem necessária uma tabela de declaração conforme a RoHS da China.
|
| EU REACH SVHC | |
| Nota sobre as substâncias candidatas do REACH (n.º CAS) | Nenhuma substância com uma concentração em massa superior a 0,1% |
