PSI-MOS-CNET/FO 850 T
-
Conversor com conector de fibra óptica
2313724
Conversor de fibra óptica com diagnóstico óptico integrado, para ControlNet, índice de dados 5 MBit/s, acoplador T, interfaces: 1 x CNET, 1 x alarme, 2 x fibra óptica (B-FOC), 850 nm, para fibra de vidro/ PCF (multimodo)

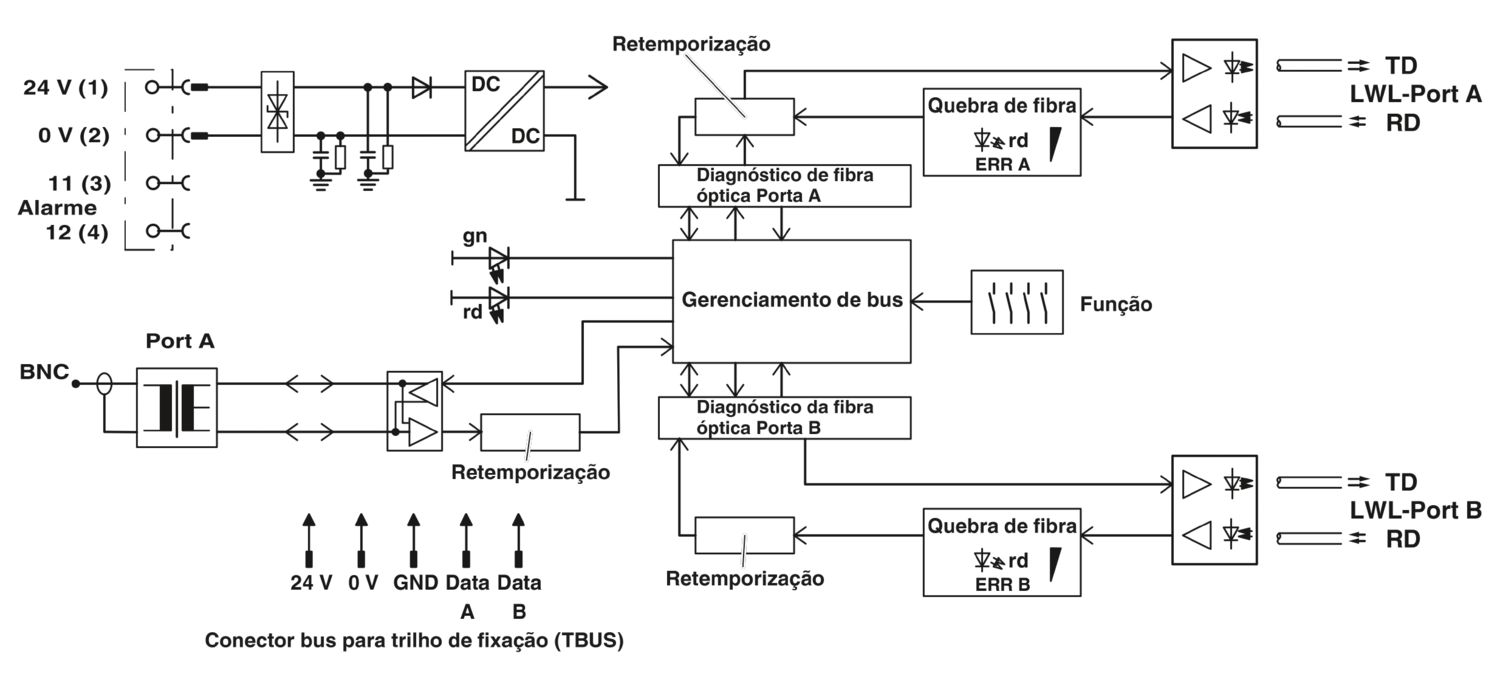

Detalhes do produto
| Restrição de uso | |
| Nota EMC | EMC: produto de classe A, veja a declaração do fabricante na área de download |
| Tipo de produto | Conversor de mídia |
| MTTF | 689 Anos (Padrão SN 29500, temperatura 25 °C, ciclo de trabalho 21 %) |
| 287 Anos (Padrão SN 29500, temperatura 40 °C, ciclo de trabalho 34,25 %) | |
| 118 Anos (Padrão SN 29500, temperatura 40 °C, ciclo de trabalho 100 %) | |
| MTBF | 169 Anos (Padrão Telcordia, temperatura: 25 °C, ciclo de trabalho: 21% (5 dias/semana, 8 h/dia)) |
| 25 Anos (Padrão Telcordia, temperatura: 40 °C, ciclo de trabalho: 34,25% (5 dias/semana, 12 h/dia)) |
| Separação galvânica | VCC // ControlNet™ |
| Potência de dissipação máxima com condição nominal | 2,4 W |
| Tensão de teste interface de dados / alimentação | 1,5 kVeff (50 Hz, 1 min.) |
| Alimentação | |
| Faixa de tensão de alimentação | 18 V DC ... 30 V DC (através de borne a parafuso plugável COMBICON) |
| Tensão nominal de alimentação | 24 V DC |
| Consumo de corrente típico | 100 mA (24 V DC) |
| Máximo consumo de energia | 150 mA |
| ≤ 2 A (Em caso de operação na estação composta, através de conector bus para trilho de fixação) | |
| Função | |
| Indicações de estado e de diagnóstico | Porta A (indicação de estado do módulo), sinal FO (qualidade do sinal de fibra óptica), ERR (rompimento da fibra óptica) |
| Comutar | |
| Denominação saída | Saída de relé |
| Quantidade de saídas | 1 |
| Tipo de contato de comutação | Elemento de contato |
| Tensão de comutação mínima | 18 V DC |
| Tensão de comutação máxima | 30 V DC |
| Corrente máx. em regime permanente | 500 mA |
| Alimentação | |
| Torque de aperto | 0,56 Nm ... 0,79 Nm |
| Distorção no bit de entrada | ± 35 % |
| Distorção no bit de saída | < 6,25 % |
| Sinal | ControlNet™ |
| Dados: condutor de fibra óptica óptico | |
| Potência de transmissão mínima | -17,9 dBm (50/125 µm) |
| -14,1 dBm (62,5/125 µm) | |
| -5,1 dBm (200/230 µm) | |
| Comprimento máx. de transmissão incl. 3 dB de reserva de sistema | 1200 m (F-K 200/230 8 dB/km com conector de montagem rápida) |
| 3100 m (com F-G 50/125 2,5 dB/Km) | |
| 3000 m (com F-G 62,5/125 3,0 dB/Km) | |
| Protocolo de transmissão | Protocolo transparente para interface ControlNet |
| Tipo de conexão | B-FOC (ST®) |
| Comprimento de onda | 850 nm |
| Sensibilidade de recepção mínima | -32,5 dBm (50/125 µm) |
| -32,5 dBm (62,5/125 µm) | |
| -32,1 dBm (200/230 µm) | |
| Meio de transmissão | Fibra PCF |
| Fibra de vidro multimodo | |
| Dados: Interface ControlNet, conforme EN 50170 | |
| Taxa de transmissão serial | 5 Mbit/s |
| Tipo de conexão | BNC 75 Ω |
| Comprimento de transmissão | ≤ 1000 m |
| Bitola do condutor flexível máx. | 2,5 mm² |
| Bitola do condutor flexível mín. | 0,2 mm² |
| Perfil do condutor rígido máx. | 2,5 mm² |
| Perfil do condutor rígido mín. | 0,2 mm² |
| Bitola do condutor AWG máx. | 14 |
| Bitola do condutor AWG mín. | 24 |
| Meio de transmissão | Cobre |
| Formato de arquivo/codificação | Serial assíncrono UART/NRZ |
| Desenho de medidas |
|
| Largura | 35 mm |
| Altura | 105 mm |
| Profundidade | 117 mm |
| Cor (Caixa) | verde (RAL 6021) |
| Material (Caixa) | PA 6.6-FR |
| Condutor de fibra óptica | |
| Tipos de fibra | 200/230 µm |
| 50/125 µm | |
| 62,5/125 µm | |
| Fibra PCF | |
| Fibra de vidro | |
| Resistência à vibração conforme EN 60068-2-6/IEC 60068-2-6 | : 5g, 10 ... 150 Hz, 2,5 h, no sentido XYZ |
| Impacto conforme a EN 60068-2-27/IEC 60068-2-27 | : 15g, duração 11 ms, impulso de choque semisenoidal |
| Condições ambientais | |
| Grau de proteção | IP20 |
| Temperatura ambiente (funcionamento) | -20 °C ... 60 °C |
| Temperatura ambiente (armazenamento/transporte) | -40 °C ... 85 °C |
| Altitude | ≤ 5000 m (Limitação, ver declaração do fabricante para operação em altura) |
| Umidade do ar admissível (funcionamento) | 30 % ... 95 % (sem condensação) |
| CE | |
| Certificado | Conformidade CE |
| ATEX | |
| Identificação | II 3 G Ex nA IIC T4 Gc X |
| Observação | Observar as instruções especiais de instalação na documentação! |
| ATEX, interface de fibra óptica | |
| Identificação | II (2) G [Ex op is Gb] IIC |
| II (2) D [Ex op is Db] IIIC | |
| Certificado | PTB 06 ATEX 2042 U |
| UL, EUA / Canadá | |
| Identificação | 508 Listed |
| Compatibilidade eletromagnética | Conformidade com a diretriz EMC 2014/30/UE |
| Resistência contra interferência | EN 61000-6-2 |
| Emissão de interferências | |
| Normas/Disposições | EN 55011 |
| Descarga de eletricidade estática | |
| Normas / Determinações | EN 61000-4-2 |
| Descarga de eletricidade estática | |
| Descarga de contato | ± 6 kV |
| Descarga de ar | ± 8 kV |
| Observação | Critério B |
| Campo HF eletromagnético | |
| Normas / Determinações | EN 61000-4-3 |
| Campo HF eletromagnético | |
| Intensidade de campo | 10 V/m |
| Observação | Critério A |
| Transientes rápidos (Burst) | |
| Normas / Determinações | EN 61000-4-4 |
| Transientes rápidos (Burst) | |
| Entrada | ± 2 kV |
| Sinal | ± 2 kV |
| Observação | Critério B |
| Carga de picos de corrente (Surge) | |
| Normas / Determinações | EN 61000-4-5 |
| Carga de picos de corrente (Surge) | |
| Entrada | ± 0,5 kV |
| Sinal | ± 1 kV |
| Observação | Critério B |
| Interferência induzida | |
| Normas / Determinações | EN 61000-4-6 |
| Interferência induzida | |
| Observação | Critério A |
| Tensão | 10 V |
| Emissão de interferência | |
| Normas / Determinações | EN 55011 |
| Observação | Classe A, campo de aplicação industrial |
| Critérios | |
| Critério A | Indicação operacional normal dentro dos limites estabelecidos. |
| Critério B | Indicação operacional com perturbação temporária que o próprio equipamento corrige. |
| Livre de substâncias nocivas à película de verniz | segundo a norma central VW-Audi-Seat P-VW 3.10.7 57 65 0 |
| Tipo de montagem | Montagem em trilho de fixação |
Suas vantagens
Homologado para utilização na zona 2
Diagnóstico óptico integrado para monitoramento permanente dos trechos de condutor de fibra óptica
Contato de comutação sem potencial para o alarme antecipado em trechos críticos de condutor de fibra óptica
Interface de fibra óptica com segurança própria (ex op is) para conexão direta nos equipamentos na zona 1
Disponibilidade de tensão de alimentação e sinais de dados através de conectores bus para trilho de fixação para a operação em conjunto
Combinável de forma modular através de conector bus para trilho de fixação com o repetidor de cobre PSI
Conexões plugáveis através de borne parafuso COMBICON
Isolamento galvânico de alta qualidade entre todas as interfaces (ControlNet // portas de fibra óptica // alimentação // conector de trilhos de fixação)
Possível alimentação de tensão redundante através da fonte de alimentação do sistema opcional
